Жироуловитель для канализации из столовой: виды оборудования, советы по выбору, установка

Принцип работы уловителей жира

Для удаления жира из сточных вод применяется жироуловитель, принцип работы и схема которого достаточно просты. При поступлении воды во входной патрубок начинается понемногу заполняться первая камера. В течение времени наполнения частицы жира начинают подниматься на поверхность воды за счёт своей низкой плотности. По мере заполнения жир достигает специального лотка, в котором он начинает оставаться. Очищенная вода через нижний патрубок поступает во вторую камеру. В ней происходит остаточное расщепление жира, который не был отфильтрован в первом отсеке. Для этого могут использоваться различные более эффективные методы. Затем очищенная от жира вода уходит в канализацию.

Во время работы уловителя в первом отсеке скапливаются твёрдые частицы, которые не растворяются в воде. Поэтому периодически требуется фильтр полностью вымывать и вычищать.

В промышленных установках эта функция возлагается на специальные дренажные насосы или смонтированную на дне запорную арматуру.

схема сбора жира в системе септика

В большинстве случаев, чтобы не допускать преждевременного засорения уловителя жира перед его входных патрубком дополнительно устанавливают механический фильтр грубой очистки.

Рекомендовано к прочтению: Устройство, монтаж и использование принудительной канализации

Способы отделения жира

Плотность жира меньше плотности воды и поэтом он всегда находится на её поверхности. Именно на этом и основан принцип работы жироуловителя: задержать жир, собрав его на поверхность воды. Особенно эффективно они работают в тех случаях, когда температура жира больше температуры воды (от 400С), он растворяется в воде и легче всплывает.

Для того чтобы отсепарировать жир могут применяться следующие способы:

1. Физико-химический. В его основе лежит применение химических реагентов, которые способны связывать жировые частицы в крупные конгломераты. При помощи механических фильтров или других конструктивных решений происходит их осаждение в специальных камерах или отстойниках.
2. Флотационный. Основан на применении специальных компрессоров, закачивающих воздух в виде пузырьков в очистные камеры. Жир осаждается на их поверхности воздушных пузырьков в виде жировых плёнок, которые поднимаются на поверхность. Такой метод эффективен для стоков с высоким нагревом, когда жир практически полностью растворён в воде.
3. Механический. Применяются специальные мелкодисперсные мембраны с размером ячеек достаточным для задержания жировых соединений. Метод достаточно непроизводителен, поскольку фильтр при больших потоках жира будет достаточно быстро засоряться, но при этом высокоэффективен, так как обеспечивает фильтрацию стоков в широком интервале температур и с любой степенью растворенности.
4. Коалисцентный. Основан на свойстве жира собираться в крупные образования с последующим отстаиванием. Жиры в эмульгированном состоянии, попадая в фильтрационную камеру, под действием гравитации и поверхностного натяжения образуемой плёнки, скапливаются на поверхности, а затем механическим способом автоматизированно или вручную происходит их удаление.
5. Центрифугирование. Стоки при попадании в центрифугу из-за разности в весе жира и воды будут иметь разные моменты инерции и, соответственно, будут сепарироваться.

размер жироуловителя и способ его установки

Конструкция жироуловителей

Устройство жироуловителя канализации практически одинаково, независимо от способов фильтрации. Внешне он представляет собой герметичный разборной корпус, к которому подсоединены входной и выходной патрубки. Сверху их оборудуют съёмной или открывающейся крышкой для проведения обслуживания, оценки его работоспособности и удаления жира.

Рекомендовано к прочтению: Как подключить канализацию к ванной?

Внутри корпуса размещено два или больше отсеков, назначение которых является приём стоков, их фильтрация и удаление чистой воды в канализационную трубу. Конструктивно в зависимости от производителя они могут отличать по размерам, материалам и комбинации применения способов фильтрации. Однако обязательно в каждом из них должен быть механический фильтр, заборник и датчик уровня воды. Назначение механического фильтра – предотвратить попадание абразивных и твёрдых частиц в отстойник.

Отбор жира может быть автоматизированным или ручным. Первый вариант используется в крупных предприятиях, где идёт достаточно обильный сброс масел и жиров в канализационную систему. Ручной способ идеален для применения в частных и офисных помещениях.

установка жироуловителя и подключение его к канализации

Преимущества и принцип работы оборудования

Жироулавливатель для канализации является очень удобной и нужной вещью, которая поможет предотвратить возникновение неприятных ситуаций в канализационной системе, а также существенно продлит срок ее эксплуатации. К основным достоинствам агрегата можно отнести:

• высочайшую, а именно, 100% герметичность устройства;
• жироулавливатель невероятно простой в монтаже и обслуживании;
• изделие обладает высочайшей прочностью;
• можно абсолютно не беспокоиться о коррозийных процессах, поскольку, в данном случае, они полностью исключены. Этот момент является, пожалуй, одним из самых основных достоинств;
• монтажные работы проводятся очень быстро, что значительно экономит время и денежные средства;
• кроме того, экономия здесь достигается и тем, что агрегат работает полностью в автономном режиме. Здесь не потребуется подключение к электроэнергии. Кроме того, не понадобятся специальные химические вещества для очистки стоков.

Стоит сказать, что достоинств у жироулавливателя гораздо больше, чем недостатков. Решив установить такой агрегат у себя на кухне, вы избавите себя от таких проблем, как засоры в канализационной системе.

Что касается принципа работы жироулавливателя, то он достаточно прост. Для начала стоит сказать, что агрегат изготавливается из высокопрочного пластика, который, собственно говоря, и обеспечивает надежную и долговечную работу устройству

Это очень важно, ведь основным принципом эксплуатации подобных приборов является то, что их установка должна произойти раз и надолго, без потребности вмешательств со стороны в процессе эксплуатации. Можно подробно увидеть, как выглядит жироуловитель в канализации на фото

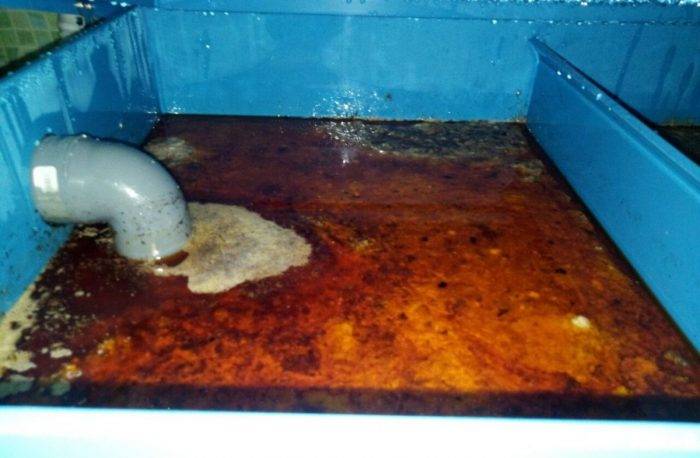

Так выглядит жироуловитель в канализации

Жироуловители в канализации

Устройство устанавливается на первый этап очистки канализации, поскольку осуществляет разделение загрязненной сточной воды на масла, жиры и прочие загрязнители. Иными словами, агрегат работает, как сепаратор, отделяющий масло от воды. Внутри устройство делится на две части, которые разделены между собой перегородкой. Первую часть представляет собой емкость, в которой оседают тяжелые взвешенные частицы.

Иными словами, эту часть жироуловителя можно назвать отстойником, в котором, собственно, и происходит седиментация. Во второй части агрегата очищенная вода делится на масляные и водные компоненты. Это происходит таким образом, что масла и жиры всплывают на поверхность, ведь их удельных вес совсем небольшой.

Принцип действия жироуловителя

После того, как масляный слой достигнет определенного размера по толщине, в сепараторе сработает специальный датчик, который сообщает о том, что необходимо масляные скопления внутри устройства очистить. Стоит отметить, со временем жиры и масла могут затвердеть, что приведет к трудности очистки устройства, поэтому к каждому агрегату прилагается инструкция, в которой указаны критические сроки очистки.

Установка жироуловителя не займет много времени и сил, ведь подключить его к системе достаточно просто. Вначале под кухонную мойку следует установить отделитель, при этом убедиться, что доступ к спускному крану свободен. Стоит отметить, что если получается так, что в процессе установки кран оказывается направленным в сторону стенки мойки, то тогда, его необходимо поменять местами с пробкой. То есть, переставить на противоположную сторону.

Установка жироуловителя на кухню

Специалисты рекомендуют использовать тефлон при установке крана и пробки, он служит уплотнителем. Затем необходимо отделитель соединить с мойкой или посудомоечной машинкой. В штуцер выпускного отверстия вставляется конец спускной трубы, выходящий из мойки, или же конец сифона. После этого можно соединять агрегат с канализационной системой. Для этого необходимо трубопровод жироотделителя соединить с канализационной системой. Отдельного внимания заслуживает уклон установки, он должен образовывать гравитационный сток.

Виды уловителей жира по типу используемых материалов

1. Пластиковые. Обычно их используют для фильтрации небольших объёмов сточных вод, поэтому их применение обычно в быту. Они обладают длительным сроком службы, полностью безопасны для экологии, легко обслуживаются. Благодаря тому, что пластиковые корпуса изготавливаются путём литья и формовки, то это позволяет производителям выпускать их в различных конструктивных исполнениях начиная от компактных, которые закрепляются непосредственно на трубу, до отдельно стоящих, обладающих повышенным комфортом при обслуживании и значительно большим отсеком для накопления жиров.
2. Стеклопластиковые. Так же, как и пластиковые, могут иметь множество конструктивных исполнений и форм корпусов. Однако у них есть существенное преимущество – устойчивость к большинству химически активных веществ. То есть появляется возможность их установки в лабораториях и на химических предприятиях. Конструкция такая же лёгкая, как и пластиковая, но при этом обладает большей устойчивостью и к механическим воздействиям за счёт жёсткости.
3. Из нержавеющей стали. Являются одними из самых надёжных конструкций, обладающих отличной химической и физической устойчивостью. Они особенно востребованы в промышленности, так как позволяют выдерживать сточные воды при высоких температурах без потери свойств материала. Но возможности их изготовления с обтекаемыми и нестандартными формами нет, поэтому в основном доступны прямоугольные формы стенок корпусов с цельными или сварными швами. Их стоимость максимальна, при сравнении с аналогичными моделями из других материалов.

Классификация уловителей жира по способу установки

1. Компактные уловители, которые обычно устанавливаются непосредственно под бытовой сантехникой. Их производительность невелика, а способ очистки от накопившегося жира в основном ручной, зато они имеют простую конструкцию и минимальные габариты. Производительность достигает до 2 л/с, что является вполне достаточным для применения на кухнях.
2. Отдельно стоящие напольные устройства. Имеют производительность до 15 л/с и предназначены для использования в точках общественного питания, ресторанах и т. п. Особенность конструкции заключается в наличии на дне установленного запорного вентиля, который позволяет существенно упростить доступ к загрязнениям внутри камер для очистки . Они могут оснащаться автоматическими системами для удаления жира, датчиками уровня воды, а также сигнальной системой в случае сбоев.
3. Промышленные жироуловители для подземного или глубинного монтажа. Их конструкция полностью зависит от типа нагружения грунта и может быть обычной из стали или с дополнительными рёбрами жёсткости. Основным их преимуществом является высокая производительность, обеспечивающая пропускную способность в несколько сот литров в секунду. Они могут оснащаться несколькими ступенями очистки стоков и имеют достаточно сложную конструкцию.

Жироуловители могут отличаться по своему конструктивному исполнению, производительности или способу установки и обслуживания, но принцип работы основан на одном и том же свойстве – сепарировании лёгкой жировой составляющей от более тяжёлой воды.

Жироуловители для ресторанов, столовых и кафе фактически одинаковы и отличаются друг от друга лишь габаритами и местом установки. Так, компактный жироуловитель под мойку может монтироваться под стойкой чаши , а цеховой жироуловитель — такой же, но большей производительности и, соответственно, больших размеров, вследствие чего под мойкой его не установить. Поэтому он размещается в отдельных хозяйственных помещениях. Промышленные жироочистные агрегаты обладают почти неограниченной производительностью, и, чтобы не строить отдельное помещение, их монтируют под землёй.

С этим читают

Назначение и конструкция устройства

Жироуловитель предназначен для предотвращения проникновения жиров и других масляных веществ в систему канализации или очистные приспособления. Его действие основано на разделении воды и жира. Это возможно из-за различий в удельном весе этих составляющих.

Поскольку жиры и маслянистые соединения легче воды, то они оказываются на ее поверхности. Оттуда перенаправляются в отстойник, который регулярно очищается.

Бытовой жироуловитель под мойку состоит из следующих компонентов:

• отсек, где скапливаются более тяжелые элементы;
• отсек для жира и масляных компонентов;
• трубка на входе;
• выходная трубка для подсоединения к канализационной системе;
• крышка.

Дополнительно можно установить контроллер, отслеживающий уровень накопления жировых частиц. При переполнении отсека необходимо произвести его очистку механическим способом.

Как делать очистку жироуловителя?

Бытовые устройства, установленные внутри дома, очищаются ручным способом. Для этой цели сепараторы комплектуются специальной лопаткой. Процесс этот довольно простой, не занимает много времени, но несколько неприятный. Алгоритм действий следующий:

• Открываем верхнюю крышку.
• Собираем лопаткой скопившийся жир. Следует заметить, что отходы жиров при разгрузке жироуловителей подлежат обязательной утилизации, но эти нормы на бытовые устройства пока не распространяются.
• Проверяем патрубки и, если необходимо, удаляем из них скопившиеся крупные частицы.
• Удаляем со дна скопившийся осадок. Чистить можно с использованием любого моющего средства.
• Промываем систему горячей водой, позволит удалить из труб частицы жира и масла, способные привести к засорению.
• Закрываем крышку и продолжаем дальнейшую эксплуатацию сепаратора.

Для откачки скопления жиров с уличного сепаратора потребуется привлечение спецтехники.

Чистка должна проводиться регулярно, в противном случае велика вероятность засора системы.

Основные виды

Устройства данного типа классифицируются по принципу очистки, она может выполняться тремя способами:

1. Механическим. Этот наиболее распространенный вариант был описан выше, его основные недостатки:

• в процессе эксплуатации необходимо регулярно чистить устройство от скопления жиров;
• низкий КПД и уровень очистки, часть примесей все равно остается в стоках.

1. Гравитационным. Конструкция таких сепараторов и принцип работы напоминает предыдущий тип (см. рис. 3), единственное отличие в технологическом процессе очистки. Стокам дают время отстояться (около суток), что позволяет практически всем примесям собраться у поверхности. Нередко в данных устройствах применяют специальные химические реагенты, которые связывают жировые примеси, образуя из них тяжелые конгломераты, выпадающие в осадок.

Принцип действия гравитационного жироуловителя Evo Stok

У таких устройств процент очистки значительно выше, примерно около 98%, но также имеются характерные недостатки:

• необходима ручная очистка и последующая утилизация жира;
• в выпавшей в осадок органике может начаться процесс гниения, что проявляется в виде неприятного запаха.

1. Биологическим. Такие сепараторы называют биологическими деструкторами. Отличие от предыдущих видов также заключается в технологии очистки. Она производится за счет добавления биопрепаратов (специальных культур микроорганизмов), которые питаясь жиром, преобразуют его в нейтральный осадок.

Таблетки для жироуловителя Custom GT

Преимущества такого способа очевидны, после разложения жира нет неприятного запаха и менее затруднительный процесс очистки.

Завершая тему о видах жироуловителей, следует упомянуть об устройствах для систем вентиляции, например, кухонной вытяжке, в которой также имеются специальные приспособления для отделения жиров.

Жироуловители в кухонной вытяжке: а – фильтры решетки; b – лабиринтного типа

Проходя через фильтры, пары жира оседают на них, что уменьшает загрязнение канальных вентиляционных систем.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

• небольшой вес, что существенно упрощает монтаж и обслуживание;
• длительный срок эксплуатации (не менее 30 лет);
• безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

• длительный срок службы;
• высокие гигиенические свойства;
• презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его. Существует три варианта установки в доме:

Существует три варианта установки в доме:

• под раковиной или мойкой;
• в подвале;
• в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

• Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
• Устанавливаем сепаратор на выбранное место.
• Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
• Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
• Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
• Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Как устроены и как работают жироуловители?

Принцип работы этих устройств заключается в разности полтности воды и жира. Стоит сразу сказать, что частицы жира и масел легче воды, поэтому им свойственно всплывать на поверхность. Эти включения попадают в специальный отстойник, из которого просто удаляются.

принцип отбора жира из поступаемых стоков

Конструктивная схема устройства не сложная, поэтому можно сделать жироуловитель своими руками. Итак, в его состав входят:

• колбы с отсеками для отстаивания сточных вод;
• впускной трубопровод. который подводится к мойке;
• выпускной трубопровод, который подводится к канализации;
• жиросборочный отсек;
• крышка, предотвращающая распространение неприятных запахов.

Чтобы продлить срок эксплуатации прибора и реже его очищать, рекомендуется использовать био-ферменты, способствующие быстрому расщеплению скопившегося жира.

принцип рабты канализационного уловителя жира

Необходимость установки жироуловителей объясняется многими преимуществами:

• такие приборы отличаются герметичностью, поэтому полностью исключается вероятность попадания лишней жидкости;
• используя устройство, отсутствует неприятный запах в помещении;
• если для изготовления сепараторов использовать материалы хорошего качества, то можно увеличить срок эксплуатации оборудования;
• он устанавливается просто и его обслуживание не требуется много усилий и знаний;
• по сравнению с другими фильтрами, это оборудование стоит не дорого;
• дополнительно можно установить различные датчики, например, для контроля накопления жира.

Как правильно рассчитать производительность устройства?

Как правило, только высокопроизводительный жироуловитель будет приносить пользу. Для расчета этого параметра лучше всего обратиться к мастерам, специализирующимся на установке и обслуживании фильтров. В ином случае подобные действия можно сделать самостоятельно.

Рекомендовано к прочтению: Дачный туалет без выгребной ямы

Жироуловители промышленного типа

Расчёт такого оборудования осуществляется в соответствии с данными о работе определенного учреждения. В данном случае обязательно учитывается количество производимой продукции и примерный объём жира с масляными примесями. Такой агрегат целесообразно устанавливать в заведениях общепита, при этом его лучше не использовать для бытовых нужд.

внутренняя система и устройство канализационного уловителя жира

Номинальную производительность подобных жироуловителей можно просчитать таким образом: умножить максимальный расход стоков на коэффициент используемых средств для мытья.

Особенности монтажа жироуловителя

Технология монтажа зависит от их назначения и габаритов.

Компактные агрегаты под мойку устанавливаются на ровную поверхность полового покрытия. Гофрированный шланг, идущий из сифона мойки или ванны, подключают к входному отверстию устройства через муфту между патрубком сифона мойки и трубой канализации. Сливную трубу из жироотделителя подключают к канализации. Для герметичного соединения емкости с сифоном и канализацией могут понадобиться дополнительные фитинги и трубки из полипропилена.

Рис.9. Сепаратор под мойку.

При выборе устройства для установки под мойку необходимо выполнить тщательные замеры пространства внутри тумбы. Нужно обеспечить свободный доступ для проведения обслуживания и профилактического ремонта.

Жироуловитель промышленный для помещений устанавливается в подвалах и других отведенных для этих целей технических помещениях.

Они должны иметь свободный доступ для обслуживания оборудования.

Входная канализационная труба подключается к входному патрубку очистительного устройства через специальную манжету. Выходной патрубок выводится в канализацию.

На ловушку устанавливается крышка с герметичными уплотнителями, предотвращающая проникновение неприятных запахов в помещение.

Основание под очистительные установки должно быть с прочным и ровным покрытием.

Жироуловитель ACO Lipu-Mobil из нержавеющей стали для напольной установки

223 009 руб.

Заказать

Жироуловитель ACO ECO-MOBIL 0,3 л/с из полимерных материалов для размещения на полу (под мойку)

В наличии 49 584 руб.

56 993 руб.

Купить В корзине

Жироуловитель ACO ECO-MOBIL 0,5 л/с из полимерных материалов для размещения на полу (под мойку)

72 113 руб.

Заказать

Жироуловитель подземный предназначен для очистки промышленных стоков.

При выборе места под монтаж резервуаров необходимо учитывать, что жиросборник должен располагаться не ближе 50 метров от источников питьевой воды. Трасса канализации должна быть прямой, выполняться с уклоном от источника стоков не менее 2%.

Подземные установки необходимо монтировать в определенном порядке:

1.	Разрабатывается котлован на глубину, соответствующую габаритам резервуара и толщине основания.
2.	Дно колодца засыпается песчанно-гравийной смесью и тщательно трамбуется.
3.	Сооружается опалубка, устанавливается арматурный каркас и монтажные петли из арматурных стержней. Заливается опорная плита из бетона В-15.
4.	После набора прочности бетоном, но не раньше чем через 20-28 дней на бетонное основание монтируется резервуар жироуловителя.
5.	Емкость крепится за проушины к петлям плит анкерными ремнями или тросами.
6.	Жироуловители засыпаются песком с послойным трамбованием, до уровня технического колодца. К входному и выходному патрубку крепятся канализационные трубы.

В горловину жироуловителя устанавливается технический колодец и закрепляется штырями через специальные проушины. Внутри оборудования устанавливается датчик, сигнализирующий о накоплении жира и необходимости выполнения откачки.

Главное требование к монтажным работам — надежное закрепление, предотвращающее деформации под воздействием грунтовых вод, внешних нагрузок от движущего транспорта или неустойчивой почвы.

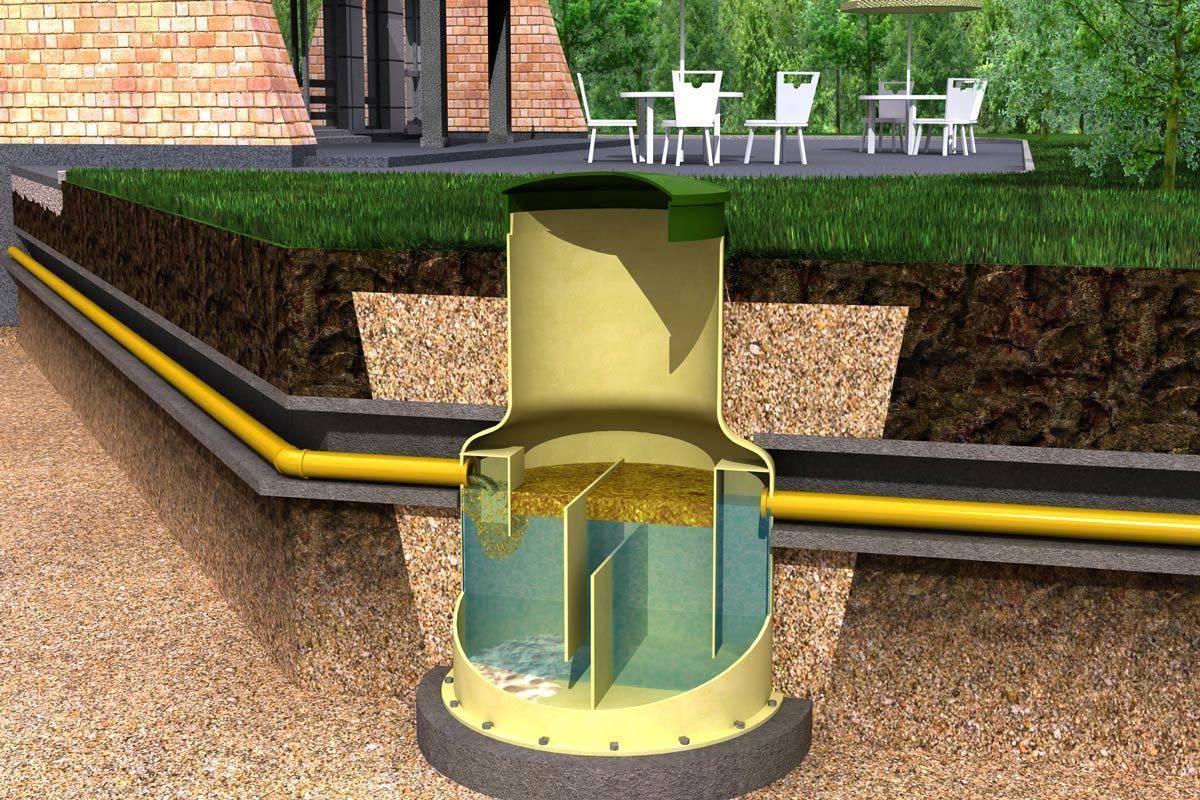

Рис.10. Схема монтажа жироуловителя в грунт.

Особенности устройства

Что такое жироуловитель – это ёмкость, которая расположена на пути стоков из заведений общепита: ресторанов, столовых, кафе, чебуречных, производств по выпуску пищевых продуктов, частных домов и квартиры, устремляющихся в санитарный коллектор.

Предназначение резервуара:

• отделение, сбор и удаление масла и жира из стоков;
• защита канализации и очистных резервуаров от возможных жировых пробок;
• экономия на обслуживании канализационной системы.

Достаточно присоединить жироловку к сточной трубе, можно будет избежать многих проблем, свойственных предприятиям общепита и производствам, связанным с изготовлением продуктов питания.

Приобретение этого несложного устройства, отделяющего жировые отходы от воды, позволит сэкономить средства на очистку водоотводящих труб.

Правильно подобранные приборы для ловли жира и защиты стоков способны помочь тем, кого беспокоят засоры канализационных труб и связанные с этим проблемы. Без такого оборудования точку общепита открывать нельзя, большое количество жировых стоков наносит вред канализации.

Жироуловители бытового назначения

Расчет производительности будет осуществляться с учётом количества ванн и моек, также во внимание берется их пропускная способность. Чтобы расчеты были точными, нужно четко определить тип используемого агрегата, в частности это касается проточного и накопительного типа

Чтобы правильно выбрать оборудования для бытовых нужд, необходимо определить литраж каждой из моек. Это можно выполнить, умножив длину, ширину и их высоту. После этого полученную величину требуется умножить на общее число моек в доме, получая необходимый показатель.

Для самостоятельно просчёта производительности жироуловителя не требуется обладать какими-нибудь специальными навыками, достаточно выполнить простые математические расчеты.

установка и подключение жироуловителя

Основы монтажа жироуловителей

Перед тем как сделать жироуловитель своими руками, нужно выполнить определённые расчеты и действия.

Для начала рассмотрим вариант монтажа агрегата под мойку. Это делается достаточно легко и быстро, только нужно придерживаться определённой последовательности:

• для установки сепаратора нужно подобрать подходящее место. Подойдёт твёрдая и ровная поверхность с обеспечением легкого доступа. В частых случаях оборудование устанавливается под мойку или возле посудомойки;
• жироуловитель удобно монтируется;
• входную трубку агрегата нужно подвести к канализации мойки или к месту, где располагается моющая техника. В месте стыка требуется поставить резиновую прокладку, которая входит в комплект или продаётся отдельно;
• выходной патрубок выводится в сливную трубу. Для стыка также потребуется установка резиновой прокладки;
• чтобы проверить герметичность устройства, его нужно заполнить водой, также требуется проверить правильность соединения труб;
• по окончанию проверочных работ оборудование следует закрыть крышкой.

Рекомендовано к прочтению: Очистка выгребной ямы в частном доме

Правила монтажа жироуловителя на территории дома

Установить жироуловитель для дачи или на территории загородного дома не так легко, как в первом случае. Для правильного монтажа требуется четкая последовательность действий:

• сначала нужно определиться с местом установки устройства. В данном случае обязательно учитывают планировку территории и вероятные работы, касательно изменения ландшафта;
• далее требуется подготовить яму необходимых габаритов, при этом её дно должно быть твёрдым, а крышка должна располагаться выше на 3-4 см уровня земли;
• на дне подготовленного сооружения рекомендуется сделать твёрдую опалубку, используя песок и цемент. Для песчаной или суглинистой почвы нужно приготовить смесь 1 к 5-ти. Если почва отличается особой неустойчивостью, то цемента нужно добавить больше. Когда поверхность полностью затвердела, можно приступать к монтажным работам;
• корпус оборудования нужно зафиксировать к основанию с помощью анкерных болтов, так он будет стоять более устойчиво;
• чтобы грунт вокруг агрегата не осыпался, нужно соорудить специальную опалубку из фанеры. Если предусматривается использование жироуловителя в холодных и морозных условиях, то не обойтись без использования теплоизоляционных материалов, это может быть пенопласт или минеральная вата;
• далее следует осуществить подведение входной трубки устройства к канализационной трубе, при этом место стыка обязательно обрабатывается герметизирующим составом;
• выходную трубку сепаратора нужно подвести к системе дальнейшего водоотведения, а место стыка также обработать герметиком;
• после установки жироуловителя в яме в любом случае образуются зазоры, которые требуется засыпать грунтом.

внутреннее устройство простого жироуловителя, устанавливаемого под раковиной

Устанавливая оборудование на улице, нельзя забывать об установке фановых стояков. Они необходимы для выведения из канализационной системы скопившихся газов, выделение которых может навредить устройству. Иногда может потребоваться установка не только основной, но и дополнительной фановой трубы.

Как установить?

Установить жироловку несложно, эту работу вполне можно сделать самостоятельно. При выполнении монтажа нужно придерживаться определённых правил:

• сначала определитесь с местом установки и проверьте, хватает ли там места для монтажа. Так, размещению под мойкой может мешать водопровод. Учитывайте, что жироловку нужно будет периодически очищать, поэтому к ней должен быть свободный доступ;
• подготовьте горизонтальность поверхности, где будет устанавливаться жироловка;

• проверьте комплектность, должны присутствовать все необходимые для сборки патрубки и элементы крепления;
• теперь можно устанавливать и подключать жироуловитель, следуя указаниям инструкции;
• в процессе монтажа необходимо герметизировать все стыки при помощи сантехнического герметика или герметизирующей ленты;
• проведите испытания, чтобы убедиться в герметичности установки.

Что такое жироуловитель?

Вполне возможно, что многие владельцы домов и квартир впервые сталкиваются с этим понятием. Поэтому в первую очередь им интересен не ответ на вопрос о том, как выбрать жироуловитель, а само незнакомое устройство, о предназначении которого все-таки можно догадаться по его названию.

Задача приспособления

Жироуловитель (жироловка) — это емкость для очистки канализационных стоков от жиров, масляных примесей и взвесей, «путешествующих» вместе с ними. Задача устройства — собрать легкие всплывающие субстанции, поймать их в «ловушку», освободив от провокаторов засора воду, которая будет двигаться дальше уже «налегке».

Еще совсем недавно сфера применения этого оборудования ограничивалась цехами, столовыми промышленных предприятий, гостиницами, больницами, ресторанами и кафе. Причина — большие габариты этих установок. Сейчас производители наладили выпуск компактных бытовых жироуловителей, поэтому у владельцев квартир и домов появился шанс приобрести такой сепаратор, а значит, «предвосхитить» неожиданные заторы в канализационных трубах.

Жироуловитель и принцип его работы

Жироловки очищают стоки не только от жира, который благодаря легкому весу неизменно всплывает на поверхность, но не сразу, а постепенно. Они избавляют отработанную жидкость от труднорастворимых веществ, которые также нередко становятся причиной засора.

Емкость-ловушка состоит из нескольких отсеков, их предназначение — обеспечение оседания взвешенных частиц и сбор масел и жиров. Последние отходы сначала собираются на поверхности воды, потом отправляются в специальный отстойник. Чистку отсеков проводят по мере накопления тех и других веществ. Ей делают ручным либо механизированным способом. Первый метод используют для компактных бытовых приборов, второй — для профессиональных.

В состав любой ловушки для жира входят несколько элементов.

1. Первая, принимающая секция. Ее главная обязанность — служить отстойником для крупных и мелких взвесей, которые спустя некоторое время опускаются на дно.
2. Второй отсек (либо несколько). В нем постепенно собираются жировые отходы и прочие легкие вещества, которым противопоказан контакт с канализационными трубами.
3. Патрубки, боковые либо верхние: приемный и выпускной. Они соединяют жироулавливающее оборудование с общим трубопроводом и мойкой (мойками).
4. Крышка резервуара. Она полностью герметична, чтобы не давать «чудным ароматам» проникать в кухню. Это условие обеспечивает резиновая прокладка.

Возможна установка дополнительного компонента — датчика, отслеживающего заполнение резервуара. Он контролирует толщину жирового слоя. Когда этот параметр повышается до критической отметки, сенсор подает сигнал, напоминающий, что жироловка почти заполнена, и ей необходима чистка. Некоторые модели имеют опцию — вентиляционный выход, позволяющий подсоединять устройство к фановой трубе.
