Как правильно заземлить бронированный кабель

Как сделать заземление брони кабеля

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки.

Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки.

В этой статье мы рассмотрим, как заземлить бронированный кабель.

Заземление брони кабеля

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения.

Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.

2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности.

В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней.

При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как заземлить броню кабеля

Общие рекомендации:

•    Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены.

Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.•    Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей).

Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами).

При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.

Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.

Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.

) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.

Как правильно заземлить бронированный кабель. Заземление экрана кабеля: обязательно ли его проводить

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения. Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности. В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней. При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как заземлить броню кабеля

Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены. Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.. Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей). Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами). При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.

Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.

Как заземлить бронированный кабель внутри помещений

Прокладка бронированных кабелей внутри помещений не разрешается при наличии на них наружного горючего покрова. Монтаж кабелей можно осуществлять по любым строительным конструкциям таким образом, чтобы сама трасса и места соединения с заземляющим проводом были доступны для осмотра и обслуживания. В целях безопасности запрещена укладка бронированного кабеля по сырому бетонному покрытию и деревянным неоштукатуренным поверхностям. В этих случаях необходимо предусмотреть установку кронштейнов, обеспечивающих зазор не менее 50 мм между кабелем и поверхностью, или прокладку в металлической трубе или металлическом желобе.Ввод в дом бронированного кабеля можно осуществить двумя способами: через фундамент или через стену. Для того чтобы исключить возможность повреждения брони в месте ввода, в стену или фундамент закладывается металлическая или пластиковая труба, диаметр которой в 2 раза превышает диаметр кабеля. Броню рекомендуется заземлить как со стороны щитка, так и со стороны опоры. На участке от опоры до ввода не должно быть никаких соединений.

Как заземлить броню кабеля, проложенного в кабельном сооружении

Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соо

Сотрудничество с компанией Cablestar

Если вам необходимо , достаточно позвонить в нашу компанию и оформить заказ. У нас есть большой выбор качественной кабельно-проводниковой продукции. В наличии вы сможете найти кабели ВВГнгLS, (в том числе ) и другие марки проводов. В случае, если вам необходима подробная профессиональная консультация, специалисты компании готовы ее предоставить. Обращайтесь к нам по контактному телефону или оставляйте заявки на сайте, в режиме онлайн, и консультанты помогут выбрать соответствующий кабель, а также оформить ваш заказ. Мы всегда ориентируемся на потребности и предпочтения клиентов.

В нашей компании вас ждут выгодные условия сотрудничества. Мы предлагаем всем заказчикам оптимальные цены и гарантируем полное соответствие кабельно-проводниковой продукции всем заявленным свойствам и характеристикам.

Многочисленные объекты энергетики весьма чувствительны к негативному влиянию электромагнитных помех. С особой легкостью подвергаются вредоносному воздействию микропроцессорные электрические и электронные устройства. Заземление экрана кабеля призвано уберечь цепи и устройства от деструктивных или пагубных процессов. Эффективность защиты зависит от многих факторов. Их необходимо учитывать при различных способах заземления экрана, при выборе оптимальной методики для обеспечения безопасности.

Заземление бронированного кабеля ПУЭ

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв.

Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки.

Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80.

Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки. В этой статье мы рассмотрим, как заземлить бронированный кабель.

Бронированный кабель прокладка в земле — требования

Электротехнические мероприятия выполняют строго в соответствии с требованиями документов (ПУЭ, ГОСТы, СНиПы). Нормы четко оговаривают допустимое заглубление, расстояния до строений, других коммуникаций или объектов:

  • Глубина прокладки кабеля связи в земле составляет не менее 0,7 м. При длине участка до 5 м, а также наличии дополнительной защиты допускается уменьшение заложения до 0,5 м.
  • Укладка под фундаментом дома запрещена. Между фундаментом и силовой линией должно быть минимум 0,6 м. Если невозможно избежать пересечения с фундаментом, а также при стесненных условиях, используют трубу для защиты от действия конструкции.
  • При выборе технологической ширины канавы учитывают, что минимальное расстояние между двумя рядом расположенными линиями должно составить минимум 0,1 м.
  • Если применяется прокладка кабелей в лотках, их конструкция не должна допускать скопления влаги.
  • От деревьев отступают минимум 2 м, кустарников – 0,75 м. Расстояние можно уменьшить при условии использования трубы гофрированной для прокладки кабеля в земле.
  • От канализации и водопровода следует отступить 1 м, от газопровода – 2 м.
  • Кабельные линии не должны пересекаться. Если этого невозможно избежать, то между ними должен быть слой грунта минимум 0,5 м.

Поверх проводника следует уложить сигнальную ленту.

Протяженный участок рекомендуется укладывать целым куском с барабана, оборудованного лебедкой и ограничителем. Это обеспечит требуемое натяжение. Отдельные части соединяют посредством специальной муфты. Если отсутствуют необходимые навыки, состыковку делают в надземной соединительной коробке. Дополнительную защиту кабелю для прокладки в земле обеспечит асбестоцементная труба или «подушка» из уложенного поперек трассы кирпича (не пустотелого).

Важные аспекты при выполнении работ

С какой целью применяется заземление

Заземление экрана кабеля используется для защиты оборудования. При помощи этой операции устройства, инструменты, приборы, аппаратуру предохраняют от электромагнитного излучения и многообразных видов других помех.

Препятствия для нормальной работы оборудования создаются:

  • токами короткого замыкания;
  • ударами молнии;
  • коммутацией в низковольтных и высоковольтных сетях;
  • силовыми агрегатами;
  • разрядами статического электричества;
  • радиопередающими устройствами.

Процедура заземления приводит к снижению напряжения при прикосновении до безопасного значения. Из-под возможного поражения выводятся не только различное оборудование, но и люди, животные.

Во многих странах общие требования к заземлению, его конкретному внедрению регламентируют утвержденные правила (ПУЭ – «Правила устройства электроустановок»). Для урегулирования процессов безопасной эксплуатации применяются технические регламенты, отдельные законодательные нормы.

Тонкости заземления из ПУЭ, о которых все забывают

Заземление в квартирах выполняется централизованно, поэтому владельцам такого жилья нет необходимости что-то придумывать и ломать голову, где взять заземления в многоквартирном доме. Совсем по-другому дела обстоят с частным жильём, где обустройство заземлительного контура полностью ложится на его владельца.

Правило №1

Однако не стоит переживать по этому поводу, ведь вполне достаточно прочитать пункт 1.7 из ПУЭ, чтобы понять, что в качестве заземления могут служить, как естественные, так и искусственные заземлители. Что это значит?

Допустим, с вашим домом где-то рядом есть бетонная или стальная конструкция, которая обладает достаточно площадью, чтобы служить в качестве заземлителя. Вот именно её и можно использовать для защиты электроприборов.

Кроме того, для надежности можно произвести замер заземления, чтобы понять, насколько конструкция хорошо выполняет свою задачу

При замере заземления важно чтобы его сопротивление не превышало 30 Ом. В противном случае заземление будет плохо справляться с защитой электроустановок

Правило №2

При этом само собой разумеется, что использовать в качестве заземлителей трубы, водопроводные или газовые, это не очень хорошая идея. Об этом так прямо и сказано в ПУЭ (раздел 1.7.110). «Не допускается применять трубопроводы в качестве заземлителей, в том числе центрального отопления и канализации».

Другое дело если это старый трубопровод, который находится без давления и уже давно не используется. Также многие используют в качестве заземлителей обсадную трубу скважины, которая уходит в землю на 10 и более метров. В любом случае это должен быть неиспользуемый трубопровод, поскольку заземление приводит к порче металла со временем.

Правило №3

Также, многие при монтаже заземления задаются вопросом о том, а каким именно должно быть сечение проводников идущих от заземлителей. Правила устройства электроустановок дает ответ и на этот вопрос.

Так, допускается использовать медные защитные проводники сечением 2,5 и 4 мм². Если кабель не имеет механической защиты, то его сечение должно быть не менее 4 квадратов. При наличии механической защиты от повреждения, допускается использовать медный проводник, толщиной в 2,5 мм².

Правило №4

Оно гласит, что заземление никак не связывается с рабочим нулём. То есть, ноль это ноль, а заземление это заземление. Недопустимо соединять эти два проводника вместе, ноль и земля идут раздельно.

Для подключения заземления к электроприбору, в данном случае, используется либо корпус, либо специальный разъем на клемме в самом электроприборе. Совсем другое дело зануление электроприборов, когда негде взять заземление, о чем уже не раз рассказывалось на сайте elektriksam.ru.

Что нужно заземлять в кабеле?

Согласно ПУЭ (Правилам Устройства Электроустановок) металлическая броня кабеля, равно как и любые другие металлические нетоковедущие части электрических установок, должна быть надежно заземлена. Вместе с броней и металлическими экранирующими оплетками силовых кабелей заземлению подлежат:

  • металлические лотки;
  • металлические короба и каналы;
  • трубы;
  • несущие тросы;
  • другие поддерживающие металлические конструкции

Основной функцией заземления кабельной брони и поддерживающих конструкций, по которым проложены силовые лини, является защита человека от поражения электрическим током в случае пробоя электрической изоляции. Кроме того заземление брони кабеля является важным условием правильной работы релейной защиты «от замыкания на землю».

При прокладке протяженных кабельных линий не всегда удается обойтись одним отрезком кабеля. В таких случаях для соединения отрезков кабелей применяют кабельные муфты. Если защитная оболочка кабельной муфты изготовлена из металла, то она тоже должна быть заземлена.

Заземление металлорукава. Как проще?

При прокладке проводки в металлорукаве, его (рукав) также требуется заземлить как и саму проводку.

Но по ходу проводки встречаются несколько распределительных коробок. Получается металлорукав разрывается на несколько отрезков (?). Как проще всего осуществить операцию по заземлению рукава?

Вам же посоветовали использовать металлический короб?

Вам же посоветовали использовать металлический короб?

А также асбестную трубу

Я прикинул, что металлокукав мне все таки легче гнуть будет

Дык как заземлять та ?

Проткнуть “хвосты” и зажать все сразу под болт. Или пожертвовать по одному орешку на коробку – а пластмассовые крышки выкинуть.

можно металорукав полностью не разрвать а только переломить для выхода провода а металическая лента останется целой

Я, в свое время, применял оцинкованные хомуты с винтовой стяжкой, которые идут на резиновые шланги в автомобилях. Одевал хомуты на торцы металлорукавов, посовывал под них обыкновенную луженую плетенку или броню от ВКбШв и затягивал винты. Получался неплохой контакт. В крайнем случае, у заказчика претензий не было.

Сунуть в рукав заземлённую проволоку без изоляции. На всём протяжении.

Применить металлические коробки, занулять гофру под болт на корпусе коробки (1 болт на одну коробку).

Хм. довольно интересно. Главное – минимум соединений.

Зимой в доме будет постоянная плюсовая температура?

Контакт не гарантирован, не учитывается окисление зачищенной жилы и металлорукава.

Угу, медь облудить надо.

Тогда уж припаять к металлорукаву по всей длине.

Тут кто-то пробовал – совсем, совсем не паяется.

Весь вопрос в флюсе.

Во флюсе, хорошей зачистке и желании.

Сунуть в рукав заземлённую проволоку без изоляции. vs На всём протяжении. металорукав полностью не разрвать а только переломить для выхода провода

Не вижу особой разницы. Не вижу смысла ложить кабель в металлорукаве (мех.защита?) Проложите в пластиковой гофре DKC: уже с протяжкой, заземлять не надо (жила РЕ, надеюсь, есть?)

Ага, у автора речь идёт о деревянном доме и грызунах.

2ВТБ! Это мне советовали. Я вышел из положения следующим образом: купил в автомагазине оцинкованных хомутов и из распред коробки соединил каждый рукав проводом на хомут

Достаточно ли вводной муфты РКн для заземления металлорукава, при условии что щит заземлён?

Опрессовкой.лужёной гильзой 6мм2.рукав заводите в распайку,отгибаете один виток,одеваете гильзу,туда же засовываете провод сечением или 2,5мм,или 4мм,что плотнее влезет,и опрессовываете.гильзу ввиду громоздкости лучше распилить на две или на три части,на своё усмотрение.

В общем- да. Но. Если собираетесь сдавать серьезный объект то потребуются сертификаты и прочая документация на данные изделия. Например: ” > ” >

бред. если только забить кусок её себе в череп.

все эти хомуты и цанги – одна видимость. Запрещается использовать для заземления кабельных конструкций элементы их механической фиксации. Электрическое присоединение (заземляющее) не должно подвергаться механическим нагрузкам, либо должно иметь элементы против откручивания и ослабления контакта.

хороший вариант. а я видел – концы металлорукава немного расплетают, загибают колечком и под болт затягивают на корпусе коробки – дёшево и сердито. При помощи пассатижей, кувалды и такой-то матери всё получается

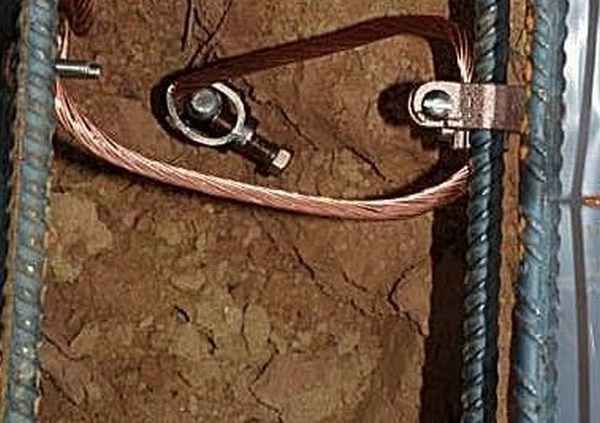

Что использовать в качестве заземлителя

Для заземления электрооборудования и металлических конструкций, в том числе и электропроводок с использованием металлорукавов, могут использоваться естественные и искусственные заземлители.

Естественными заземлителями являются металлические конструкции и коммуникации, которые контактируют с грунтом по условиям их эксплуатации. Такими заземлителями могут быть:

  • арматурный каркас железобетонных конструкций;
  • металлоконструкции различной направленности, имеющие непосредственный контакт с землей;
  • инженерные коммуникации, проложенные в земле.
  1. трубопроводы с горючими и токсичными веществами;
  2. трубопроводы, оснащенные антикоррозийной изоляцией;
  3. канализационные и отопительные магистральные линии.

Геометрические размеры контура заземления, а также виды и сечение используемых материалов, определяются в соответствии с удельным сопротивлением грунта в месте монтажа и на основании расчетов, их определяющих.

Для выполнения расчетов существуют специальные программы и отдельные формулы, используя которые можно получить требуемые значения.

https://youtube.com/watch?v=OWmyC8hspOs

Заземление металлорукава — это не только требование правил, но и условие безопасной эксплуатации электрических сетей для человека и прочих живых организмов, о котором нельзя забывать, как на этапе выполнения монтажных работ, так и при последующем использовании электрических коммуникаций.

Основные термины

Для лучшего понимания разберемся с основными терминами, ведь это важно для правильного выбора и монтажа заземляющего проводника. Рассмотрим базовые определения:

Рассмотрим базовые определения:

  1. Заземление — соединение металлических деталей электрической установки или оборудования с заземляющим устройством. Иными словами, это комплекс мероприятий, направленных на повышение безопасности человека при пользовании электрическими приборами.
  2. Заземляющее устройство представляет собой группу элементов, обеспечивающих отвод напряжения (потенциала) в землю для защиты человека от негативного действия электрического тока. В его состав входит заземлитель и провод или шинка, соединяющая с нетоковедущей частью.
  3. Заземлитель — конструкция, представляющая собой несколько сваренных металлических шинок, погруженных в землю на определенную глубину для обеспечения быстрого отвода потенциала. Главной характеристикой заземлителя является сопротивление, которое не должно превышать 4 Ом.
  4. Заземляющий провод — изделие, соединяющее металлическую нетоковедущую часть оборудования с заземлителем. Фиксируется с помощью сварки или болтового соединения. От правильности выбора этой части конструкции напрямую зависит степень безопасности.
  5. Заземляющая шина — элемент распределительных щитов, предназначенный для подключения PE-проводников, нулевого рабочего провода и заземлителя. Главным отличием от провода являются конструктивные особенности, позволяющие крепить к шине другие заземляющие провода.

Сегодня часто встречается такой термин, как контур заземления. Это название заземлителя, используемое в обиходе. Здесь также подразумевается конструкция, состояния из нескольких электродов или механических уголков, находящихся в земле и смонтированных в форме треугольника. Именно к этой конструкции подключается заземляющая шинка.

Рекомендации

Заземляющий проводник к броне присоединяется с помощью пайки, а если муфта герметична, то болтами или зажимом (хомутом). Для обеспечения качественного паяного контакта места пайки предварительно зачищают и залуживают припоем, например ПОССу 30-0,5. Далее с помощью проволочного бандажа на залуженном участке фиксируют заземляющий проводник и припаивают его. В качестве флюса используют паяльный жир.

Для соединения без пайки используют хомуты или пружины постоянного давления, которые обеспечивают надежный электрический контакт вокруг защитного слоя.

К ленточной броне заземление соединяют с лентами, а к проволочной — по окружности ко всем проволокам. При соединении концов строительных длин используют герметичные муфты, в их комплект входят:

  • гидроизоляционные элементы;
  • соединительные элементы (например, наконечники со срывными болтами);
  • провод заземления, им соединяют броню обоих соединяемых концов;
  • хомуты для соединения провода с лентами или проволочной броней.

Для правильной разделки кабеля верхний слой изоляции снимают на большую длину, чем нижние. Таким образом, разделяются жилы, и формируется участок на поверхности брони для соединения заземления. В зависимости от муфты производитель может предоставлять шаблон для корректной разделки.

Правила заземления трубопроводов

Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).

В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.

  • Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
  • Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.

Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.

Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

  • Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
  • Вторая буква обозначает провод.
  • Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

  • О — оплетка.
  • Т — для прокладки в трубах.
  • П — плоский.
  • Ф — металлическая фальцованная оболочка.
  • Г— гибкий и т.д.

Виды прово

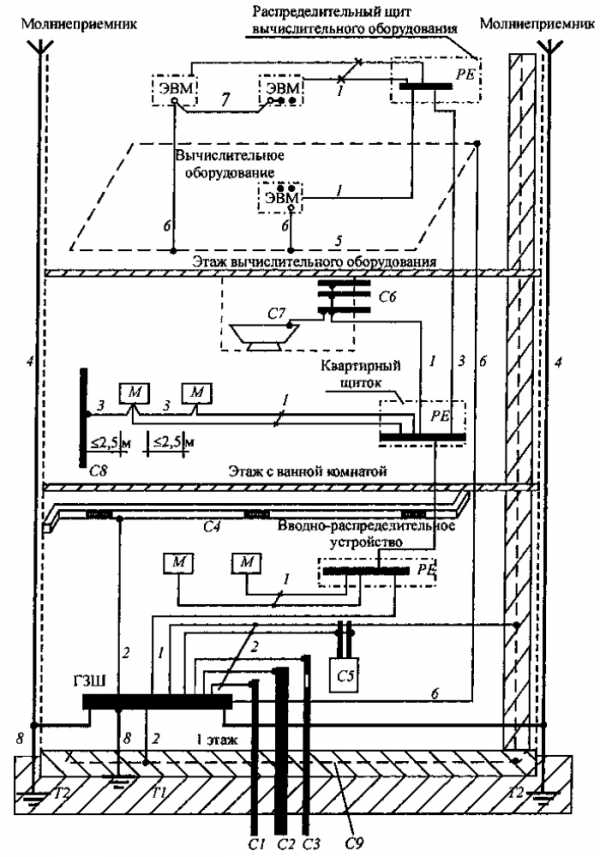

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.
