Установка дымохода через стену своими руками

Что такое сэндвич труба и какие они могут быть

Сэндвич трубу назвали так за ее многослойность: существует два металлического слоя, между которыми находится теплоизолятор. Подобное строение решает очень много проблем, которые были характерны обычному дымоотводу из трубы из металла. Самое первое, слой утепления не дает возможность наружному металическому кожуху прогреваться до критических температур, от трубы не идет жёсткое излучение. В помещении делаются более хорошие условия. Второе, тот же теплоизолятор существенно уменьшает кол-во конденсата, который возникает при выводе трубы на улицу. Третье, так как внешний кожух имеет уже не такую большую температуру, легче делать проход дымовой трубы через крышу или стенку.

Сэндвич-труба — это два железных цилиндра, пространство между которыми заполнено теплоизолятором

Из какого материала выполняют

Сэндвич трубы производят из оцинкованной или нержавейки. Цинковые сэндвич трубы для дымоотводов используются нечасто. Разве что для отвода продуктов згорания маломощного навесного газового котла или газовой водогрейной колонки. Могут применяться для теплоизолированной вентиляции. Для более значительных радиаторов они негодны — при больших температурах цинк выцветает, сталь быстро ржавеет, дымотвод приходит в непригодность.

Сэндвич трубы для высокотемпературных газов дыма делают из нержавейки. Причем нержавеющая сталь применяется различных марок — от сплавов с малым содержанием легирующих металлов, до высоколегированной огнеупорной. Различной может быть и толщина металла — от 0,5 до 1 мм, и также толщина теплоизолятора — 30 мм, 50 мм и 100 мм. Ясно, что различной будет область использования, да и цена тоже.

Ключевые марки стали, которые используются при изготовлении сэндвич труб для дымоотводов, их назначение и ключевые характеристики сведены в таблицу.

Как ясно из таблицы, разнообразные марки нержавейки имеют различное предназначение. Довольно не дорогие сплавы применяются для наружного кожуха, более термоустойчивые и не дешёвые — для внутреннего. Это нужно с целью удешевления продукции, да и не требуется большая устойчивость к температурам с наружной стороны дымоотвода. Есть еще довольно недорогие варианты — наружный кожух производят из стали оцинкованной. Снаружи данные изделия проигруют нержавеющим, но служат хорошо (при нормальном утеплитель и его толщине).

Теплоизолятор и его толщина

Между 2-мя слоями металла находится теплоизолятор. Практически всегда это базальтовая вата. Толщина теплоизолятора бывает от 30 до 100 мм:

  • При утеплении в 30 мм толщиной температура газов дыма не должна быть больше 250°C. Такие температуры предоставляют только котлы газовые маленькой и средней мощности.
  • Теплоизоляционный слой в 50 мм дает возможность держать температуры до 400°C. Область использования — любые газовые и котлы на жидком топливе, дровяные, при условиях вывода дымоотвода на улицу (через стенку).
  • Слой базальтовой ваты в 100 мм дает возможность держать нагрев до 850°C. Такой металлический утепленный дымоход можно установить на котел на твердом топливе разного типа, в каминах и очагах.

Помимо толщины теплоизолятора, нужно смотреть и на его марку, а точнее — на диапазон температуры, в котором он будет работать. Далеко не каждая базальтовая вата может выдерживать нагрев до 850°C, а лишь немногие специализированные марки. Если вам необходим дымотвод для котла на твердом топливе, придется так же и термическая устойчивость теплоизолятора предусматривать.

Комплект компонентов, из которых собирают сэндвич-дымоход любой комбинации

Соединительные типы

Соединяться между собой детали сэндвич дымоотвода могут двумя вариантами: раструбами и волнистыми краями. Раструбное соединение подразумевает наличие с одной стороны немного более широкой фаски. При подобном выполнении достигается большая степень герметичности дымоотвода. Этот вид сэндвич труб прекрасно подойдет для газовых водогреев, где главное не позволить утечки. Есть и минус: процесс установки просит большой точности.

Волнистый край сэндвича позволяет собирать дымотвод без проблем. Минус подобного решения — для оснащения герметичности требуется большое количество высокотемпературного герметика, а стоит он немало.

Специфики сэндвич-труб для дымоотводов

Еще необходимо обращать свое внимание на продольный шов. Он может быть сварным или фальцевым

Если шов сварной, он обязан быть выполнен в аргоновой защитной обстановке (чтобы не выгорали легированные металлы). Конкретно такой соединительный тип нужен для котлов работающих на твёрдом топливе, банных каминов и печей. Для абсолютно всех других можно применять и фальцевое соединение.

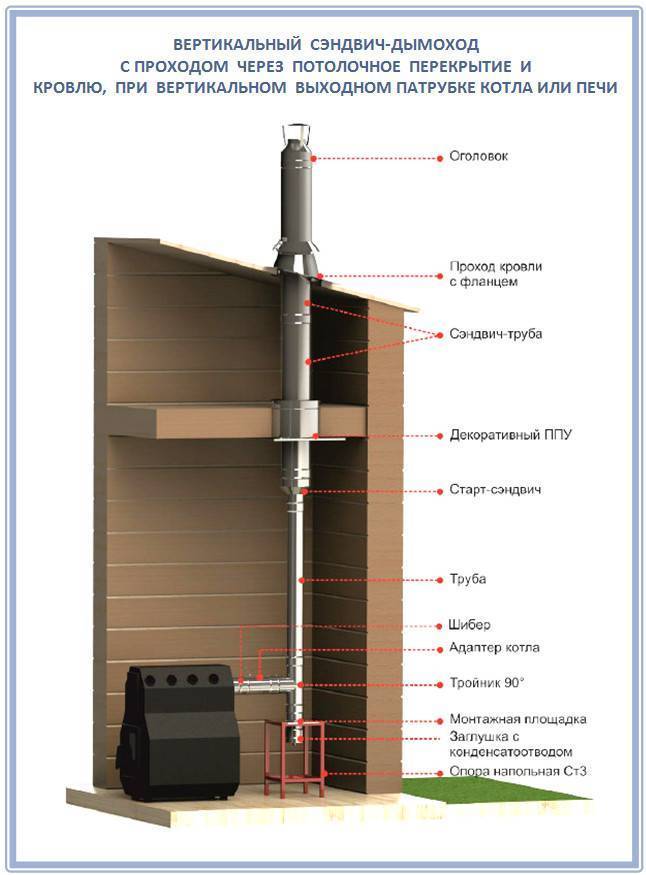

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000оС. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть  меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

Проход через стену здания, построенного из бревен, выполняют следующими способами:

  • можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
  • дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

  • сам монтаж производится в несколько операций:
  • на выход из котла необходимо установить трубу;
  • установить тройник с вмонтированной в него задвижку;
  • после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода  к стене.

Домовладелец,  монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

  • Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
  • Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

  • Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
  • Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
  • Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

  • если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
  • слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Сделать самому или заказать?

Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы. Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.

Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.

Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен. Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.

Дымоход по наружной стене — основные элементы

Самым главным элементом является отопительный прибор — котел, печь, дымоход, который напрямую влияет на основные параметры дымохода. Для возможности регулирования движения дыма необходимо реализовать отводы. Соединительные колена должны иметь указанную характеристику угла отклонения направления дыма.

Части отвода соединяют между собой с помощью вольфрамового электрода. В зависимости от конструкции и длины дымохода, количество элементов может быть совершенно разным. На данном этапе работ устанавливаются смотровые окна и заслонки. По желанию, заслонки можно установить в переходах, отводах или трубах. Здесь гораздо важнее помнить, что заслонки устанавливаются так, чтобы они не соприкасались со стенами трубы. В противном случае под действием высоких температур заслонку может заклинить.

Кроме того, понадобиться подставка под тройник. Используется труба дымохода из нержавейки квадратного сечения. Закрепляют подставку к стене с использованием дюбелей

При этом особое внимание должно быть уделено расстоянию между стеной и дымоходом.

Выход дымохода через стену монтируют с помощью тройников из нержавейки, с применением теплоизоляции. Эти элементы позволяют подключить отопительный прибор к дымоходу

В дальнейшем, тройники будут использоваться для отвода конденсата, чистки и ревизии элементов дымохода.

Трубки для отвода конденсата или окна для ревизии устанавливаются в нижней или боковой части тройника. После сбора всех элементов, дверцу окна садят на силикон. Сами тройники могут быть цельными, сборными или проходными. В зависимости от типа их подключают под разными углами.

Для правильного монтажа дымохода следует использовать кронштейны. Их можно создать самостоятельно. Для этого берут трубы нержавеющие для дымохода

Так как важно выполнять требования пожарных норм, то на этом этапе важно правильно соблюсти расстояние от стены к дымоходу.

Принцип работы

Принцип работы дымовой трубы основан на стремлении горячих продуктов горения подняться вверх. Горячие газы расширяются, их плотность уменьшается и они стремятся «всплыть» в более высокий слой атмосферы с такой же плотностью. При подъеме отработанных продуктов горения в топке образуется разрежение и подсасывается свежий воздух. Тяга обеспечивает непрерывное поступление кислорода к топливу.

На тягу влияет немало факторов:

  • Высота дымохода.
  • Площадь сечения внутреннего канала.
  • Утепление канала.
  • Расположение оголовка относительно верха кровли (конька).
  • Приток достаточного количества воздуха.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

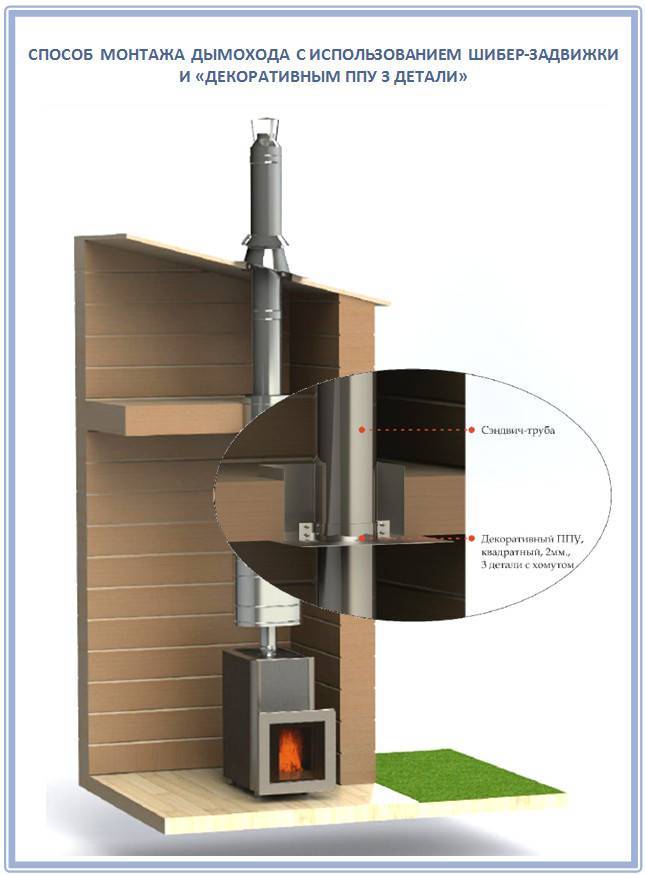

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

«Дым через стену»: плюсы и минусы

Вывод дымохода по условной горизонтали имеет свои преимущества и недостатки для своего «автора». И чтобы понять все тонкости процесса, лучше предварительно посмотреть специальное обучающее видео. А знать заранее нужно следующее:

Дымоход снаружи – это всегда относительно немного занятого места внутри дома.
Неважно, какие возможности вы предусмотрели проектом своего деревянного жилища изначально – дымоход через стену при грамотном подходе «впишется» в общую конструкцию в любом случае.
Установка и монтаж более просты, нежели та схема, которую вам пришлось бы использовать, чтобы вывести дымоход традиционным способом – через перекрытия и крышу.

Как следствие – вывод через стену не потребует нарушения целостности межэтажных перекрытий и/или крыши.

Это – плюсы. А что же минусы

  • Трубы «уличного» дымохода обязательно должны быть утеплены.
  • Не внутри, так снаружи жилища под дымоход, установленный внешним способом, придется выделять достаточно солидный горизонтальный участок.
  • Специалисты отмечают у наружной газоотводящей трубы относительно низкий КПД.
  • Придется хорошо подумать над тем, как совместить дизайн этого устройства с внешним дизайном здания.

Строго по правилам Прежде, чем браться за вывод дымоходной трубы через стену деревянной постройки, следует усвоить несколько важных правил, игнорировать которые нельзя ни в коем случае:

  • Сразу определите, какого диаметра вам понадобится труба внешнего дымохода – этот параметр зависит от мощности отопительного котла в доме, но нужно учитывать и прочие характеристики. Неправильный расчет может привести к одному из двух негативных результатов: слишком большой расход топлива или внутреннее задымление прогреваемого помещения.
  • Никаких коммуникаций! Проходу ничего не должно мешать.
  • Геометрия – на первом месте: при выводе дымохода обязательно должен быть соблюден угол 90°, т.е. если уж вы взялись за монтаж дымовыводящей трубы своими руками, следите за тем, чтобы установить следующий элемент конструкции перпендикулярно предыдущему.

Соблюдайте расстояния! Конструкция крепится к стене здания через равные расстояния. Оптимальным считается промежуток в 60 см, допустимый максимум – 100 см.

Место прохода дымохода через стену необходимо обезопасить – закрыть защитным кожухом либо (специалисты считают, что это более правильно) заштукатурить, вначале заполнив пустое пространство, например, базальтовым волокном (или иным теплоизоляционным материалом).

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
Произведите разметку, и подготовьте нужного диаметра отверстие.
Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
Труба стыкуется с котлом, печкой с помощью трех конечного «колена»

Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
Дальше производится монтаж вертикальной части
Обращайте внимание на крепление, используйте только качественные крепежные элементы.


Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.


Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.
