Дефлектор-рассекатель для сплит-системы: закрываем кондиционер чтобы не дуло

Значки и кнопки на пульте управления кондиционером

Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.

Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.

P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.

Далее берем в руки пульт…

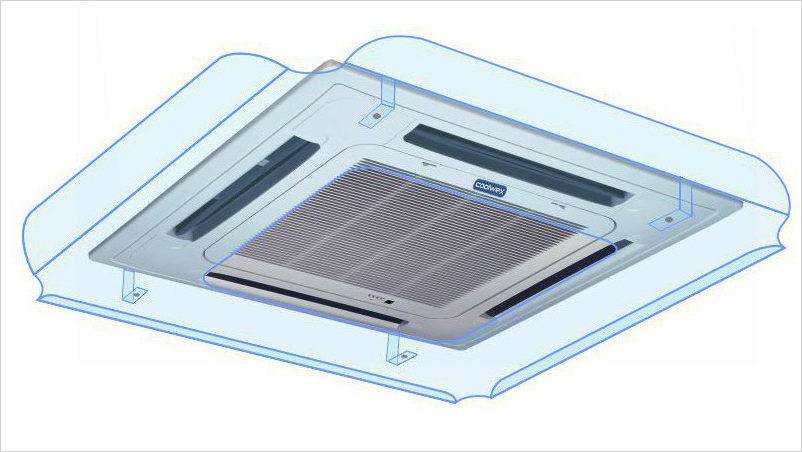

Отражатель для «кассетника»

Несмотря на то что кассетный кондиционер крепится, как правило, по центру комнаты и может раздавать охлажденный воздух по всем четырем сторонам, холодные массы воздуха слишком быстро опускаются, а не движутся вдоль потолка. В таком случае находиться непосредственно под блоком такого климатического устройства невозможно без вреда для здоровья.

И если в холле гостиницы или в большом помещении магазина, человек не постоянно находится в непосредственной близости от холодного потока воздуха, то рабочее место в офисе или место зрителя в кинотеатре передвинуть невозможно. В этом случае также придут на помощь экраны для потолочных кондиционеров.

Он представляет собой лист оргстекла, с несколько подогнутыми кверху краями, который крепиться к потолку регулируемыми или стационарными стойками. Некоторые производители делают быстросъемные крепления, специально для подвесных потолков. Это наиболее удобный вариант, для возможности периодического технического обслуживания оборудования.

Как сделать отражатель своими руками

Многие компании-производители климатической техники, экран для кондиционера предлагают уже в «базовой комплектации». Покупая сплит-системы некоторых брендов, экран прилагается в качестве бесплатной опции или уже входит в ее стоимость. Но на многие модели кондиционеров экраны продаются как дополнительный девайс, который, несмотря на простоту конструкции, имеет довольно внушительную стоимость.

Если вам не повезло и в качестве бесплатного приложения к вашему климатическому устройству не предложили защитный экран-отражатель, то у вас есть два варианта:

1. Не расстраиваться и купить его, потратив из собственного кошелька от 2000 до 4000 рублей.
2. Не расстраиваться и сделать его своими руками, потратив на это максимум 1000 рублей и два часа свободного времени.

Несмотря на кажущуюся сложность, изготовить замечательный отражатель для кондиционера не составит никакого труда для любого домашнего мастера. Делать его мы предлагаем из органического стекла, как, впрочем, и экран заводского изготовления.

Для этого вам потребуется материал: квадратный кусок оргстекла, с размерами сторон большими вашего внутреннего блока на 20 см, дрель и сверло диаметром 4-5 мм, две хромированные шайбы с внутренним диаметром 4-5 мм, два самореза, фигурная отвертка, линейка или ровная деревянная рейка и обычный фен (можно строительный).

1. Делаем выкройку. С одной стороны листа отмеряем 25-30 см и проводим полосу. Это будет крепление экрана, которое будет непосредственно прикручиваться к стене.
2. Со стороны, прилегающей к произведенной разметке отложить 8 см и провести полосу до пересечения с уже отмеренной полосой крепления.
3. Тоже сделать и с противоположной стороны. В итоге должен получиться лист оргстекла с отметкой в 25-30 см вдоль одной стороны, и двумя отметками на прилегающих к нему сторонах по 8 см, проведенных до пересечения с линией крепления.
4. Теперь, с помощью пилки по металлу произвести распилы по линиям от края листа до пересечения с линиями сгибов. Распил будет длиной 8 см.
5. После этого начинаем сгибать выкройку экрана. Для этого положите выкройку на край стола так, чтобы линия сгиба, отложенная вами 25-30 см. находилась вровень с краем стола, а остаток свободно свисал.
6. Начинаем греть линию сгиба феном. Следите за тем, чтобы под струей горячего воздуха оргстекло не плавилось. При достаточном прогреве заготовка под собственным весом начнет сгибаться.
7. Положите на ее край линейку, и слегка придавливая, продолжайте прогрев до ровно сгиба в 45-50°
   После чего у вас должна получиться согнутая заготовка, на лини сгиба которой произведены разрезы по 8 см.
8. Положите заготовку на край стола так, чтобы полоса крепления смотрела вверх, а отмеченная полоса в 8 см свисала с края стола. Произведите прогрев феном по линии сгиба. Полоса должна быть согнута не менее чем по 45°.
9. Поле произведите ту же процедуру с другой стороны заготовки.
10. Теперь осталось просверлить в креплении готового экрана отверстия и закрепить всю конструкцию на стену.

Как видите, ничего сложного и страшного в изготовлении экрана для кондиционера нет, а если все сделано аккуратно, то он ничем не будет отличаться от его дорогостоящих покупных собратьев. Экран для потолочного кондиционера сделать еще проще, прикрутив по краям листа из органического стекла стойки и закрепив конструкцию на потолке.

пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ:

Эпилятор: виды, преимущества, критерии выбора. Правильно подобранный эпилятор обеспечит не только эстетическую красоту ног и комфорт, но и убережет от болезненных ощущений, связанных с данной процедурой. Вот несколько принципов, которыми стоит руководствоваться при выборе эпилятора.

Этапы демонтажа кондиционера. Ничто не вечно, в том числе кондиционеры. Поэтому рано или поздно, приходится делать демонтаж старого и устанавливать новый. О том, как это сделать и что при этом необходимо учесть, и пойдет речь в этой статье.

Электрическая зубная щетка: устройство, принцип работы, виды, рекомендации к выбору. Электрические щетки становятся все более популярными, ведь они намного эффективнее учищают полость рта от болезнетворных организмов. Тем не менее, при их выборе стоит учесть некоторые факторы. Какие?

Электронные напольные весы: принцип работы, преимущества и недостатки, материал изготовления, критерии выбора. Все женщины хотят быть стройными и красивыми, поэтому постоянно сидят на диетах и тщательно следят за весом. Ведь каждый килограмм – лишний сантиметр в талии. Как же выбрать наиболее верные и точные весы?

Как вывести гофру — неправильные решения

Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой — куда и как вывести гофрорукав с теплым воздухом.

При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие — кондиционер перестает нормально работать.

Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке — сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.

Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.

Есть множество неудачных примеров решения этой проблемы.

Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.

Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?

В каких случаях нужно устанавливать экран кондиционера, и что он собой представляет

Расположенное на стене кондиционирующее устройство не всегда удачно дует в спину. Это может доставить немало проблем человеку, пораженному холодным потоком воздуха техники. Шутить со сквозняком может быть весьма опасно, а чтобы избежать агрессии потока холодного воздуха, целесообразно установить дефлектор.

В офисе экран для кондиционера нужно монтировать если:

• Если рабочее место сотрудника находится прямо под кондиционером;
• В случае недостатка мощности вентиляторов, если кондиционер охлаждает всего один угол в помещении, либо гонит холодный воздух под стойку «ресепшена».

Многие владельцы, чтобы позаботиться о своих клиентах и персонале, заказывают монтаж защитных экранов для кондиционеров, имеющихся на предприятии, заведении и т.д.

В квартире использовать экран-дефлектор нужно:

• Если кондиционер находится непосредственно над кроватью, чтобы холодный воздух не дул на вас;
• В случае перепланировки в квартире, если вы переставили мебель, а кондиционер оказался совсем не там где следовало;
• Прохлада вырабатывается техникой, направляется воздушным потоком вниз под углом 45 градусов, таким образом, проходя мимо, вы все равно будете попадать под воздействие холодного воздуха.

Таких примеров существует масса, но это основные, объясняющие для чего нужен экран кондиционера в помещении. В конечном итоге никому не хочется подхватить простудное заболевание в самый разгар лета, а после мучиться с температурой в свой отпуск. Хотя простудой можно и не отделаться. Все чаще и чаще встречаются случаи пневмонии, вызванной переохлаждением организма.

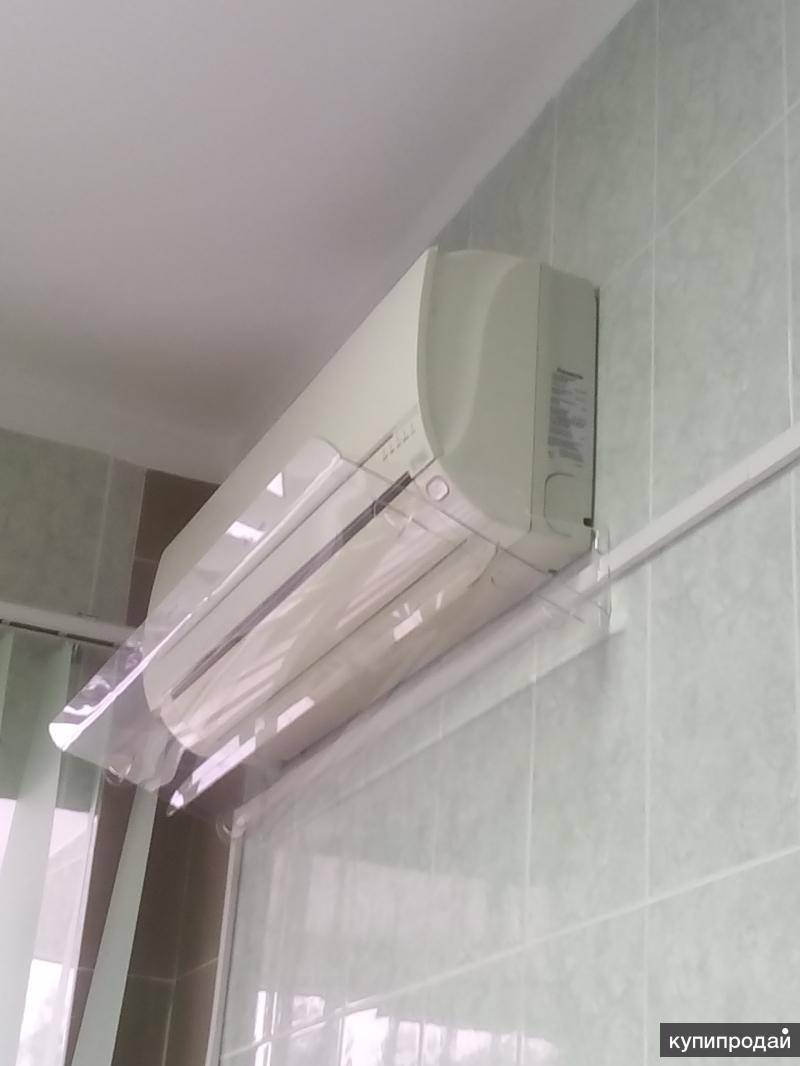

Дефлектор представляет собой специально сформированный акриловый лист, дающий возможность править аэродинамический профиль техники учитывая специфику ее размещения в помещении. Они изготовляются из разного оргстекла: цветного дымчатого, зеркального флуоресцентного самой разной толщины. По ширине защитный экран для кондиционера варьируется от 700 до 1200 мм. Шаг их составляет 50, а глубина 200-400 мм. Самодельный экран для кондиционера ничем не хуже промышленного, а сделать его не составит большого труда.

Для внутреннего блока кондиционера

Наиболее часто приобретается экран для кондиционера настенный, так как популярны именно стандартные сплит-системы. Данные экраны для кондиционеров монтируются саморезами к стене. Либо крепятся строительным скотчем к сплит-блоку. Акриловые модели прозрачные, не так заметны в интерьере. К некоторым моделям экран отражатель для отведения воздухопотока идет в комплекте. Также можно сделать защитный экран для кондиционера своими силами.

Экран для кассетного кондиционера также предназначен для подачи воздуха вверх и равномерного рассеивания потока по помещению, так как находиться под работающим кассетником дискомфортно и чревато простудой. Экран отражатель для кассетных устройств имеет загнутые кверху края, потолочные стойки для крепления. Некоторые оснащены креплением, позволяющим быстро демонтировать экран кондиционера своими руками для техобслуживания.

Экран для потолочного кондиционера (сторона 120 см) устанавливается на фанкойлы, блоки центральных систем (от кассетных кондиционеров отличается круглой, квадратной формой в зависимости от типа распределительной решетки). Потолочный отражатель для кондиционера крепится к распределителю.

Производство экранов для кондиционеров появилось совсем недавно в связи с необходимостью регулирования направленного воздушного потока, так как не у всех моделей есть опция его эффективного распределения. Например, производитель Айркомтех предлагает изготовление экранов для кондиционеров с настенным внутренним блоком (прозрачный экран классик 800 мм для настенного кондиционера и экран классик 900 мм для настенного кондиционера, а также экран стик 800 мм для настенного кондиционера с креплением к сплиту).

Этапы создания отражателя из оргстекла

Сегодня большинство компаний-производителей климатического оборудования предлагают экран для кондиционера изначально в «базовой комплектации». При этом, приобретая охлаждающую технику некоторых брендов, отражатель уже входит в ее стоимость или прилагается в качестве бесплатного бонуса. Однако, в случае отсутствия защитного элемента в комплектации, очень часто возникает потребность в покупке дополнительного девайса.

Несмотря на простоту устройства экрана, элемент имеет внушительную стоимость.

Помните, создание отражателя для кондиционера своими руками позволит существенно сократить расходы семейного бюджета.

Рассмотрим этапы изготовления экрана из оргстекла.

• Подготовить следующие материалы и инструменты: дрель, сверло, саморезы, фигурную отвертку, хромированные шайбы, деревянную рейку, линейку, строительный фен, прямоугольник из оргстекла, размеры сторон которого должны на 20см превышать габариты его внутреннего блока.

• Сделать выкройку. Для этого необходимо отмерить 30см с одной стороны листа, затем провести полосу. В последствии эта часть будет служить для фиксации экрана и прикручиваться к стене.





















• Отложить 8см от стороны, где произведена разметка, затем провести линию до пересечения с полоской фиксации, уже предварительно отмеренной.

• Осуществить аналогичную процедуру с противоположной стороны. В результате должен выйти элемент оргстекла со значением в 30см вдоль одной стороны и двумя отметками по 8см на прилегающих.

• Распилить лист по линиям до пересечения с полосой сгибов, используя пилку по металлу.

• Согнуть выкройку экрана. В первую очередь, необходимо ее разместить таким образом, чтобы линия сгиба (30см) располагалась вровень с краем стола, обеспечивая свободное свисание «лишней» части оргстекла.

• Нагреть линию сгиба при помощи строительного фена.

Помните, в процессе подогрева оргстекла важно следить за его состоянием, поскольку интенсивное  воздействие горячего воздуха на материал может привести к расплавлению вещества. При этом, в результате умеренного нагревания конструкции, заготовка начинает самостоятельно сгибаться под собственным весом

• Положить линейку на край, продолжая прогрев конструкции до тех пор, пока изгиб заготовки не достигнет 50°. После выполнения данной процедуры должен получиться согнутый фрагмент оргстекла с разрезами по 8см на линии сгиба.

• Повернуть заготовку относительно края стола таким образом, чтобы отмеченная полоса свободно выступала над краем стола, а отметка крепления «смотрела» вверх. После правильного размещения элемента необходимо произвести по линии сгиба его прогрев.

Помните, в процессе нагревания заготовки из оргстекла, важно следить за тем, чтобы данная полоса была согнута, как минимум, на 45°

• Аналогично произвести такую процедуру  с другой стороной заготовки.

• Просверлить отверстия для закрепления готового экрана для кондиционера.

• Зафиксировать элемент к стене.

Таким образом, соблюдая последовательность выполнения работ, изготовить отражатель для климатической техники не составит особого труда, как для опытного мастера, так и для начинающего специалиста. При этом, сконструированный элемент по эффективности использования ничем не будет уступать дорогостоящим фирменным аналогам.

Уход за наружным модулем

Наружному блоку кондиционера требуется регулярная чистка не менее двух раз в год. Оборудование, которое находится между 4 и 8 этажом, практически недосягаемо для мелкого мусора. Эти устройства можно очищать один раз в 2−3 года:

1. 1. Удобнее всего для этой цели воспользоваться мощным пылесосом. Он сможет удалить грязь с трубок теплообменника и с внешних фильтров. Поскольку для ухода за кондиционером необходим доступ, то изготавливают не сплошную защитную решетку, а с дверкой спереди или сзади конструкции.
2. 2. Для очищения изделия необходимо открыть дверцу защиты, а после вскрыть корпус блока. Если находится мелкий мусор, то его убирают щеткой, а крупный — пылесосом. Мягкой щеткой очищают решетку фильтра.
3. 3. Во время расположения наружного блока на незначительной высоте чистку проводят с обычной стремянки. Если высота не дает возможности осуществить это своими руками, то нужно будет обращаться к специалистам.

Есть еще один вариант очистки, однако для этого потребуется компрессор или баллон со сжатым воздухом. Чистку производят таким образом: в корпус вставляется шланг, а после включается компрессор. Так, за пределами блока окажется пыль и мусор.

На то, что наружному блоку требуется очистка, указывает характерный стук. Это означает, что лопасти вентилятора вращаются с трудом из-за загрязнения. Также может произойти утечка конденсата из внешней части устройства. Чаще всего радиатор загрязняется тополиным пухом, это понижает эффективность охлаждения вплоть до поломки оборудования. Чистку в таком случае делают водяной струей, которая вымывает грязь со всех труднодоступных участков. Тут же после проведения процедуры устройство готово для работы.

Взвесив все основные достоинства и недостатки установки защитного козырька, владелец кондиционера обязан самостоятельно принять решение о необходимости его монтажа. Как показывает практика, во время установки кондиционера этим элементом не нужно пренебрегать.

Источники

• https://foundmaster.ru/climatic/zashhitni-kozirok-dlya-konditsionera.html
• https://oventilyacii.ru/ventilyaciya/kondicionirovanie/ustanovka-kozyrka-konditsionera.html
• https://sovet-ingenera.com/vent/montazh/kozyrek-dlya-kondicionera.html
• https://StrojDvor.ru/kondicionirovanie/ustanovka/ustanovka-navesa-nad-kondicionerom-neobxodimost-i-vozmozhnye-problemy/
• https://kachestvolife.club/o-vozduhe/ustanovka-navesa-nad-kondicionerom-neobhodimost-i-vozmozhnye-problemy
• https://Rozarii.ru/podelki-dlya-dachi/kozyrek-dlya-kondicionera.html

Какие сплит-системы оснащаются дефлекторами?

Экран можно установить не только под привычным бытовым кондиционером – рассмотрим все варианты вентиляционных систем, которым он подходит.

Фанкойл (потолочный)

На климатические приборы канального типа для централизованного кондиционирования тоже можно устанавливать дефлекторы. Чтобы поток воздуха шел вверх, отражающие козырьки располагают возле каждого воздуходува.

Кассетный

Корпус кондиционера спрятан за потолочным полотном, снаружи видна лишь выносная панель с отверстиями для поступления холодного воздуха. Под ней устанавливают экран из оргстекла с одной или четырьмя пластинами.

Настенный

Такой вид кондиционеров наиболее распространен в быту, поэтому промышленность наладила выпуск экранов под стандартный тип оборудования. Но можно приобрести изделие и под конкретную сплит-систему или выполнить отражатель самостоятельно.

Как резать оргстекло

Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.

Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.

В итоге получите универсальный резак любых пластиковых деталей.

Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.

С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.

Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.

Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.

Как сделать экран для кондиционера

Опираясь на опыт лидеров отрасли, каждый человек может сделать экран-отражатель для кондиционера своими руками.

Для работы понадобится:

• материал основы (пластик, оргстекло, фанера и т.п.)
• крепеж (метизы, двусторонний скотч);
• инструмент (уровень, дрель, нож или стеклорез, шуруповерт).

Порядок изготовления экрана из оргстекла:

Важно! Уделите внимание толщине материала для экрана. Так, для оргстекла минимальная толщина 3 мм. В противном случае экран будет передавать вибрации и шум.

В противном случае экран будет передавать вибрации и шум.

Снимаем замеры.

Важно! От кондиционера до экрана должно быть не меньше 350 мм. К примеру, настенный кондиционер и размеры экрана приведены на схеме слева

Для потолочного (схема справа) нужно замерять длину и ширину

К примеру, настенный кондиционер и размеры экрана приведены на схеме слева. Для потолочного (схема справа) нужно замерять длину и ширину.

Схема экрана для настенного кондиционераСхема экрана для потолочного кондиционера

Подготавливаем материал основы, к примеру, оргстекло, с ним легко работать. Размер заготовки должны превышать размеры внутреннего блока на 150-200 мм.

Делаем выкройку.

Для этого с одной стороны заготовки нужно отметить 200-300 мм. Это будущее крепление. По бокам отметить по 50-80 мм. «Крылья» нужны чтобы перенаправлять воздух из кондиционера в потолок. Образованные отрезками квадраты можно вырезать полностью или сделать пропил. Схема раскроя экрана представлена на рисунке ниже.

Чертеж экрана для кондиционера

Чертеж экрана для кондиционера

Изгибаем оргстекло. Для этого выкройку нужно уложить на край стола так, чтобы нужная часть свисала. Путем нагревания (например, строительным феном) выступающая часть начнет пригибаться. Нужно выгнуть до угла в 40-45о.

Сверлим отверстия для метизов.

Установка – крепим готовый дефлектор на стену с помощью метизов (зависит от стенового материала). Многие советуют производить монтаж с помощью двустороннего скотча, но такой крепеж ненадежен (подойдет только для бумажного отражателя), конструкция экрана из стекла может просто отвалиться.

Важно! Прежде чем крепить экран определитесь с местом расположения коммуникаций (в частности, электропроводки). В противном случае, их можно повредить при крепеже.. Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку

Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку.

Дизайн экрана для кондиционера

Делать экран-отражатель для сплит-системы лучше всего из прозрачного материала. Он органично вписывается в любой интерьер. Однако, чтобы придать экрану индивидуальность можно наклеить на него пленку с изображением. Декоративный экран для кондиционера может внести изюминку в общий декор помещения. Интересным штрихом будет дополнительная светодиодная подсветка, которая может превратить экран в светильник.

Заключение

Как видим, никаких сложностей с изготовлением экрана для кондиционера своими руками не возникает. Как нет необходимости в дорогостоящем материале или специальном инструменте. Главное, что при минимальных затратах результат будет просто отличным, а сделанный собственноручно экран ничем не будет отличаться от заводских аналогов.

В каких случаях нужно устанавливать экран кондиционера, и что он собой представляет

Расположенное на стене кондиционирующее устройство не всегда удачно дует в спину. Это может доставить немало проблем человеку, пораженному холодным потоком воздуха техники. Шутить со сквозняком может быть весьма опасно, а чтобы избежать агрессии потока холодного воздуха, целесообразно установить дефлектор.

В офисе экран для кондиционера нужно монтировать если:

• Если рабочее место сотрудника находится прямо под кондиционером;
• В случае недостатка мощности вентиляторов, если кондиционер охлаждает всего один угол в помещении, либо гонит холодный воздух под стойку «ресепшена».

Многие владельцы, чтобы позаботиться о своих клиентах и персонале, заказывают монтаж защитных экранов для кондиционеров, имеющихся на предприятии, заведении и т.д.

В квартире использовать экран-дефлектор нужно:

• Если кондиционер находится непосредственно над кроватью, чтобы холодный воздух не дул на вас;
• В случае перепланировки в квартире, если вы переставили мебель, а кондиционер оказался совсем не там где следовало;
• Прохлада вырабатывается техникой, направляется воздушным потоком вниз под углом 45 градусов, таким образом, проходя мимо, вы все равно будете попадать под воздействие холодного воздуха.

Экран для кондиционера

Таких примеров существует масса, но это основные, объясняющие для чего нужен экран кондиционера в помещении. В конечном итоге никому не хочется подхватить простудное заболевание в самый разгар лета, а после мучиться с температурой в свой отпуск. Хотя простудой можно и не отделаться. Все чаще и чаще встречаются случаи пневмонии, вызванной переохлаждением организма.

Дефлектор представляет собой специально сформированный акриловый лист, дающий возможность править аэродинамический профиль техники учитывая специфику ее размещения в помещении. Они изготовляются из разного оргстекла: цветного дымчатого, зеркального флуоресцентного самой разной толщины. По ширине защитный экран для кондиционера варьируется от 700 до 1200 мм. Шаг их составляет 50, а глубина 200-400 мм. Самодельный экран для кондиционера ничем не хуже промышленного, а сделать его не составит большого труда.

Кондиционер из холодильника

Для создания использовался небольшой переносной холодильник

Этот вариант является самым трудным из всех вышеперечисленных. Для него нужно обладать большим количеством инструментов, а также техники. Если нет готовности разбираться в инструкции, то выбирайте любой из вышеперечисленных методов. Но именно этот кондиционер наиболее эффективный в плане охлаждения. Многие говорят, что практически не чувствуется разницы с реальными агрегатами, этот плюс и заставляет браться за работу.

Практически у каждого есть старая и не нужная холодильная установка. Она может стать прекрасной основой для создания кондиционера своими руками. Если не вдаваться в подробности – то это универсальный агрегат. Его можно легко назвать настоящим кондиционером, ведь принцип действия почти аналогичен. Он заключается в переносе тепла через фреон и испаритель к конденсатору.

Нужно иметь при себе сразу несколько единиц техники:

1. Целых 2 вентилятора, лучше всего маленьких. Хотя все зависит от желаемых размеров. Возможно, холодильная установка имеет большие габариты.
2. Пластиковая трубка, длину подбираем, отталкиваясь от первого пункта.
3. Электролобзик, который может заниматься отпиливанием металла.
4. Небольшое количество монтажной пены.
5. Старая холодильная установка.
6. Клей.

Как видно, приобретать все это самостоятельно не очень выгодно. Поэтому вариант интересен тем, кто имеет минимум половину перечисленных инструментов. Зачастую это вентиляторы и холодильная установка, которые уже давно завалялись в гараже или на шкафу. Не стоит сразу бежать в магазин и покупать их, если нет ничего необходимого при себе. Хотя, в любом случае, этот вариант будет дешевле простого кондиционера в несколько раз. А эффективность практически аналогична.

Изготовляем кондиционер из холодильника:

• Просверливаем небольшое отверстие для вентилятора прямо в дверце холодильной установки. Размеры опять же зависят напрямую от размеров той или иной техники. Нужно все просчитывать.
• Устанавливаем вентилятор в дверцу так, чтобы он вдувал воздух внутрь. Закрепляем его клеем.
• Рядом с первым отверстием нужно проделать следующее. Оно будет отвечать за выход холодного воздуха изнутри конструкции.
• Вставляем во второе отверстие пластиковую трубку.
• Заделываем щели с помощью монтажной пены, все делаем аккуратно.
• Второй вентилятор нужно устанавливать так, чтобы он был направлен на конденсатор. Это позволит отводить тепло в несколько раз лучше.
• Включаем в сеть холодильник, а затем вентиляторы, начинаем охлаждение помещения.

Это идеальный вариант переносного и компактного кондиционера своими руками. Если все сделать по инструкции – получается отличный самодельный прибор. Он обладает хорошей мощностью и является хорошим заменителем настоящего кондиционера. При наличии холодильной установки, траты будут минимальными. Если же все есть в наличии – начинайте создание такого агрегата прямо сейчас!

Как правильно вывести воздуховод

Как оказывается, сделать все можно красиво, эстетично и аккуратно. Рассмотрим наиболее удачный способ решения данной проблемы для пластиковых окон.

При этом методе, вам понадобится проделать отверстие в окне, ровно по размеру воздуховода. При этом резать само стекло не придется. Достаточно воспользоваться съемной москитной сеткой.

Снимаете с нее размеры и вырезаете по этим данным прямоугольник из акрилового оргстекла или плексигласа. Толщина его должна быть не более 6-7мм.

Оно то и будет вставлено вместо москитной сетки в окно.

При снятии размеров для стекла не забудьте, что сетка крепится в окне за специальные выступающие уголки.

Поэтому размеры стекла должны быть не от края до края рамы, а с учетом того, чтобы не мешать впоследствии данным уголкам занять свое место.

Для удобного прорезания оргстекла берете прямую ровную направляющую, например алюминиевый профиль, и большим канцелярским ножом несколько раз с усилием проводите по ранее размеченному контуру.

Переворачиваете стекло и то же самое проделываете с обратной стороны. Далее надавливаете и как бы складываете стекло пополам, отламывая его ровно по проведенным линиям.

Данный материал можно также резать болгаркой.

Правда от диска остаются подплавленные края, но их можно счистить шлифшкуркой, либо срезать тем же самым ножом.

Когда прямоугольник готов, в нем необходимо прорезать отверстие под патрубок. Прикладываете воздуховод на оргстекло в том месте, где нужно сделать отверстие и проводите карандашом окружность.
