Как защитить насос от сухого хода

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

  • давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
  • засорился насосный фильтр;
  • насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

  • В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
  • В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

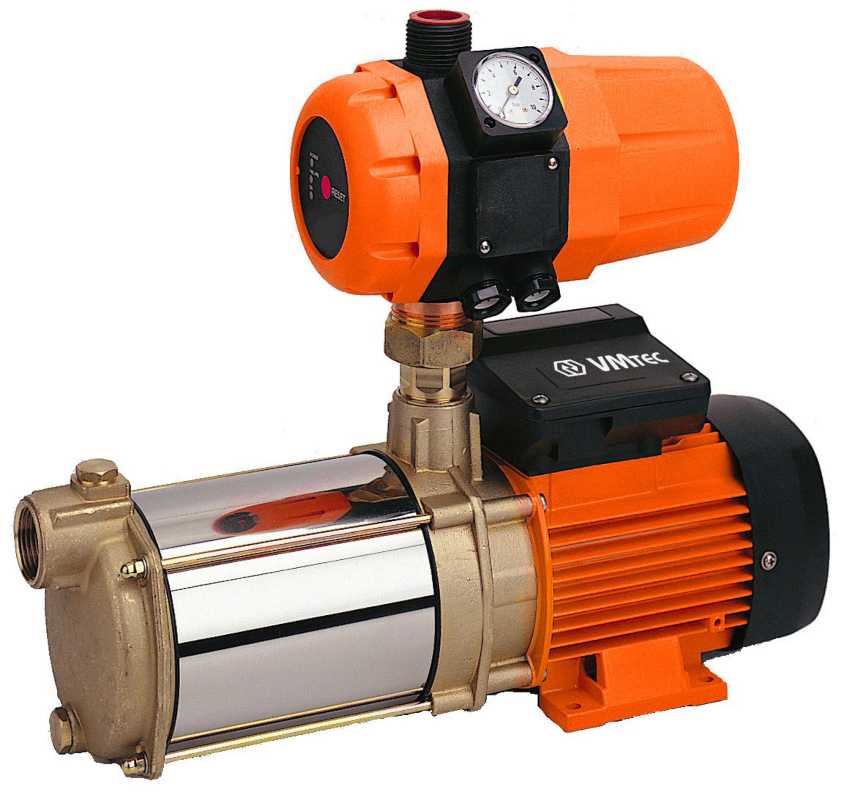

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Почему необходимо защищать насос

В процессе работы электрического насоса бывает, что жидкость перестаёт поступать в трубопровод. Это может произойти в случае, когда оборудование перекачивает воду из любого источника – колодца, резервуара, водоёма, дренажной системы. В результате насосная станция будет работать на холостом ходу.

Отсутствие жидкости не только неоправданно бесполезным расходом электричества. Это очень опасно из-за перегрева и деформации рабочих элементов насоса. В большинстве случаев повреждения критические, а испорченные детали подлежат замене.

Электрический двигатель насоса также подвергается негативному воздействию тепла. При выраженном перегреве он может перегореть, что сделает систему водоснабжения полностью нефункционирующей. Покупка нового насоса влечёт дополнительные финансовые расходы, что не очень приятно.

Поэтому жидкость, которая перекачивается системой водоснабжения, выполняет важные функции. Она охлаждает нагретые трением поверхности и смазывает их, снижая преодолеваемое усилие.

Реле-датчик сухого ходаИсточник abo.ua

Причины возникновения холостого хода:

  • Установлен слишком мощный насос. Он перекачивает много воды, в результате чего источник не успевает самовосстановиться и обеспечить необходимый объем жидкости.
  • Заборные элементы системы загрязнены илом, песком или другими предметами.
  • Вода в источнике находится ниже уровня установки насоса.
  • Нарушена герметичность трубопроводов из-за их неправильно выполненного монтажа.
  • Насос функционирует при низком давлении в системе.
  • Забор осуществляется из источника, где происходят периодические перебои подачи воды (централизованные системы, накопительные резервуары).

Датчики сухого хода. Схема подключения реле сухого хода.

Датчик сухого хода необходим в системах водоснабжения для защиты насоса от работы без воды. Сухой ход насоса возникает, когда его всасывающий патрубок оказывается выше уровня воды. Такое может случиться при опустошении ёмкости, из которой происходит откачка, или при понижении уровня воды в скважине или колодце. Датчики обнаруживают сухой ход и выключают насос прежде, чем он выйдет из строя.

В электрическую цепь датчики включаются последовательно с насосом и при обнаружении сухого хода размыкают цепь, отключая питание. Принципиальная электрическая схема подключения показана на рисунке.

Электрическая схема подключения датчика сухого хода.

Чтобы обнаружить сухой ход, датчики измеряют одну из трёх величин:

1. Уровень воды там, откуда происходит откачка

2. Давление воды на выходном патрубке насоса

3. Поток воды из выходного патрубка насоса

Поплавковый датчик сухого хода

Датчики сухого хода, измеряющие уровень воды, чаще всего являются поплавковыми датчиками. Их размещают так, чтобы при критически низком уровне воды поплавок оказывался в нижнем положении и тем самым размыкал электрическую цепь.

Поплавковые датчики для защиты от сухого хода.

Реле сухого хода

Датчик сухого хода может использовать реле давления для контроля давления воды на выходном патрубке насоса. Такой датчик может устанавливаться как непосредственно после насоса (как правило в 1 м от его выходного патрубка), так и перед гидроаккумулятором в начале водопроводной системы дома. При использовании скважинных насосов разместить такой датчик сухого хода внутри скважины нельзя, поэтому его ставят уже на поверхности. Суть работы датчика на основе реле давления заключается в том, что при сухом ходе насоса подача воды прекращается, и давление падает. Падение давления воды ниже критического (обычно ниже 0,5 бар) может означать только одно – воды нет. Срабатывает реле сухого хода и насос выключается, едва начав работать всухую.

Реле сухого хода

Подключение реле давления перед насосом – то есть на его всасывающий патрубок – не даст нужного результата, потому что при всасывании насос создаёт разряжение, и давление там будет нулевое, что приведёт к срабатыванию реле сухого хода.

Действие реле сухого хода основано на гибкой мембране, которая под давлением воды искажается, и, благодаря этому, замыкаются контакты. Если давление падает настолько, что мембрана выпрямляется, то контакты размыкаются.

Реле потока

Датчик сухого хода на основе реле потока измеряет поток воды на выходном патрубке, так же как и реле давления. Если при работающем насосе подача воды прекращается, это означает, что насос начал работать вхолостую, и реле потока отключает питание.

«Сухой ход» – это режим работы насоса, во время которого через насос не прокачивается вода. Такой режим – крайне нежелательный и аварийный, он сокращает срок службы насоса. Вода, которую перекачивает насос, является одновременно и смазывающей и охлаждающей жидкостью. Без неё насос перегревается и выходит из строя.

Поплавковый выключатель – это устройство для автоматизации работы насосов в системах водоснабжения и канализации частных домов, суть работы которого заключается в том, что оно включает или выключает насос при определённом уровне воды.

В этой статье будет рассмотрена типичная схема подключения гидроаккумулятора к погружному насосу и системе водоснабжения частного загородного дома. В качестве источника воды может быть скважина или колодец, гидроаккумулятор используется, чтобы обеспечить приемлемый режим включения/выключения насоса.

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

  • при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
  • закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.


Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора.

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

  • простоту схемы подключения насосов. Основные элементы – насос и автоматика;
  • небольшие размеры устройств;
  • доступную цену системы в целом;
  • возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Виды защитной автоматики для скважинного насоса, подключение блоков

Выбирая блок автоматики для скважинного насоса, следует обращать внимание на показатель напряжения, рекомендуемый для нормальной работы последнего, и на допустимые отклонения. Чтобы защитить устройство от работы без воды, необходимо установить U-образное реле

Этот элемент будет отключать насос, если в него не поступает вода.

Современные производители предлагают несколько видов защитных механизмов, обеспечивающих безопасную работу насосов:

  • пускозащитные, их основу составляют печатные платы;
  • релейные блоки;
  • устройства, функционирование которых обеспечивают микропроцессоры.

Схема подключения скважинного насоса к автоматике, предупреждающей перегревание, осуществляется выполнением следующих этапов:

Современные защитные механизмы бывают пускозащитными, релейными и микропроцессорными.

1. Нужно подготовить оборудование. Необходимо приобрести:

  • гидробак (гидроаккумулятор);
  • манометр;
  • муфту переходную с цанговым зажимом;
  • пластиковые трубы и переходник из латуни.

2. Вход в гидроаккумулятор обмотать фум-лентой, прикрутить переходную муфту.

3. К латунному переходнику подсоединить манометр и реле.

4. Выполнить соединение латунного переходника и переходной муфты.

5. Из пластиковой трубы собрать колено, которое объединит реле и аккумулятор с системой водоподачи.

6. Шланг скважинного насоса присоединить при помощи муфты с цанговым зажимом.

Обратите внимание! После выполнения сборки системы следует обязательно убедиться в том, что кабель надежно закреплен на колодке клемм.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Чтобы сделать идентичным уровень комфортности пользования централизованным водоснабжением и источником загородного дома в виде скважины или колодца, существует специальное устройство – автоматика для насоса. Она не только обеспечит стабильную подачу, но и позволит регулировать давление воды в системе, устанавливая необходимое, а также защитит насос от перепадов напряжения.

Насос для воды: обзор разновидностей гидравлических устройств (прочитать подробнее)

Автоматика для насоса не только обеспечивает стабильную подачу воды, но и дает возможность регулировать давление в системе.

Регулирующая автоматика для погружного насоса

Система автоматики, регулирующая работу насоса, состоит из нескольких элементов. Основным является реле управления, которое дополняется электрической частью. В зависимости от особенностей комплектации различают два принципа работы устройств.

Регулирующая автоматика для погружного насоса состоит из реле управления и электрической части.

Регулирование давления воды в трубопроводе. Действует в том случае, когда вода подается из скважины и система имеет гидробак. После первого подъема она заполняет емкость, далее подается в систему дома. Автоматика, работающая по такой схеме, имеет датчик с электродами.

Некоторые агрегаты (чаще предназначенные для колодцев) для контроля над количеством воды оснащаются специальными поплавками. Следует заметить, что цена погружных насосов для колодцев с автоматикой подобного типа довольно большая, однако устройства пользуются спросом. Независимо от способа контроля над наполнением гидроаккумулятора, все емкости имеют аварийный слив, который в случае необходимости снизит давление в баке. К положительной характеристике работы именно такой системы регулирования стоит отнести стабильную работу насоса, обеспеченную постоянной гидравликой.

Контроль уровня. Осуществляется при помощи команд. На реле устанавливается определенное давление, насос включается и выключается в зависимости от его изменения. Подобная схема активно применяется на частных участках, она также предполагает наличие мембранного бака. В качестве положительных характеристик такой схемы следует отметить относительную несложность монтажа и невысокую цену автоматики. Идеальную картину немного портят неточность показаний и небольшой срок эксплуатации в системе с вибронасосами.

Обратите внимание!  При использовании схемы контроля уровня давления реле может быть установлено в силовую цепь насоса.
Реле давления может устанавливаться в силовую цепь насоса

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

  • Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
  • Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
  • При достижении минимально допустимого уровня включается реле, которое запускает насос.
  • Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

  • Реле давления;
  • Гидроаккумулятор;
  • Датчики-блокираторы сухого хода;
  • Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

  • Температурный контроль;
  • Аварийное отключение системы;
  • Проверка уровня жидкости;
  • Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

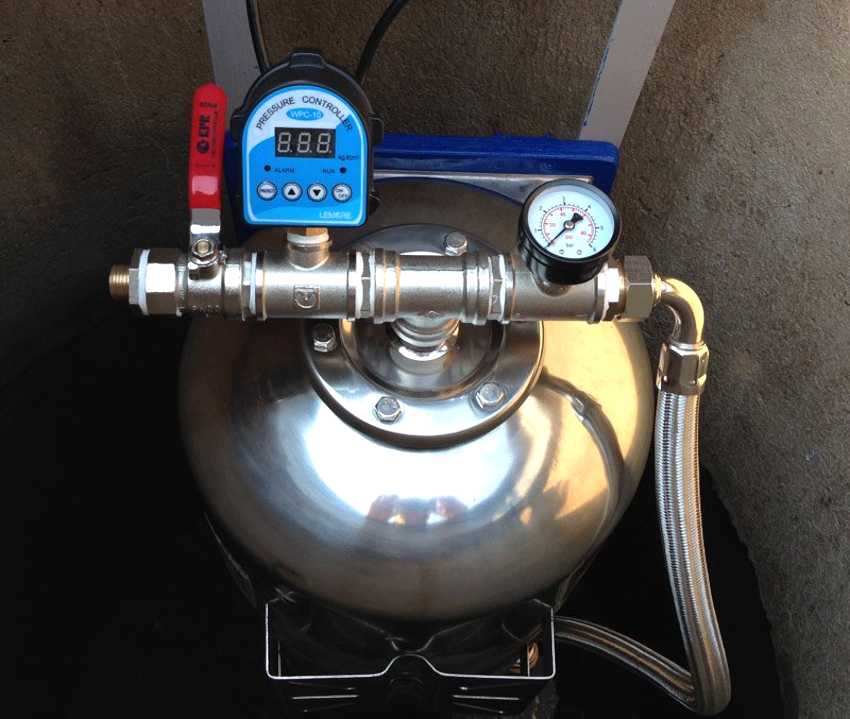

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

  • Помещение должно круглогодично отапливаться.
  • Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
  • Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
  • Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

  1. Вибрационные.

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

  • Водолей.
  • Гардена.

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

Настройка

При юстировке механических приборов поступают следующим образом:

  1. Снимают крышку реле.
  2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
  3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
  4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

  1. Нажатием кнопки реле переводится в режим настройки.
  2. Выбирается настраиваемый параметр.
  3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

  1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
  2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
  3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
  4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

  • лепестковые;
  • турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.


Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.


Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.


Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
