Подготовка к заправке
Начинать подготовку к заправке кондиционера необходимо с его чистки. Это позволит добиться оптимальной производительности все компонентов системы и, соответственно, исключить погрешности измерений, связанные с отклонением режимов работы от оптимальных.
В чистке нуждаются фильтры внутреннего блока сплит-системы и ее наружный блок.
Обслуживание последнего ведут в следующей последовательности:
Желательно провести механическую очистку
- Обесточить оборудование.
- Провести механическую очистку:
- убрать грязь и пыль с наружной стороны кожуха;
- демонтировать его;
- удалить изнутри корпуса скопившийся мусор.
- Выполнить промывку. Для этого:
- закрыть полиэтиленом электронный блок, чтобы исключить попадание воды;
- влажной губкой удалить пыль и загрязнения с лопастей и элементов конструкции вентилятора;
- аналогичным образом очистить конденсатор;
- ручным пылесосом удалить пыль в труднодоступных местах.
- Произвести чистку радиатора. Для этого воспользоваться специальными щетками, промыть ячейки водой под напором или использовать пароочиститель.
- Установить кожух, оставит до полного высыхания влаги.
Следующим этапом подготовки является проверка системы на герметичность. Если скорость утечки хладагента превышает допустимую (те же 8% в течение сезона), скорее всего, есть проблемы с герметизацией соединений. Найти место серьезной утечки можно в процессе визуального осмотра магистралей и мест соединений.
Если найти проблемное место простым осмотром не удалось, помогут другие методы с использованием:
Мыльного раствора. Хорошо работает если предполагаемое место утечки известно.
- Галоидного искателя. Использует эффект изменения цвета пламени при взаимодействии с парами хлора. Может применяться только на оборудовании с хлорсодержащими фреонами.
- Воды. Требует предварительной закачки азота в контур и погружения деталей системы в воду, что не всегда удобно.
- Ультрафиолетового красителя. В газ, закачиваемый в систему добавляют УФ-краситель, который обозначает место утечки. Найти его легко с ультрафиолетовой подсветкой.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Если есть подозрение на утечку из-за негерметичности соединений или компонентов системы, следует удалить из системы хладагент, закачать ее азотом, провести поиск проблемных мест, устранить неполадки, выполнить опрессовку и вакуумирование системы.
Опрессовка системы представляет собой закачку контура азотом через манометрический коллектор. Закачку осуществляют по допустимому давлению в контуре (указано в технической документации и на шильдике устройства).
После достижения давления подача азота в систему прекращается. В герметичной системе давление будет оставаться константой, если утечки сохранились – продолжится стравливание азота. В этом случае процедуру поиска проблемных мест и опрессовки следует повторить.
Вакуумирование
После того как восстановлена герметичность (система опрессована) выполняют вакуумирование:
- Подключают к манометрическому коллектору вакуумный насос.
- Запускают насос, открывают газовый вентиль.
- Давление в системе контролирую по показаниям манометра.
- При достижении минимума, насос отключают.
- Закрывают газовый вентиль.
Как правильно дозаправить устройство
Если выполнять заправку сплит установки, придерживаясь и выполняя определенные правила, то никакого ущерба системе не будет.
- Самый простой и безопасный способ произвести заправку фреона в установку это использовать весы. Во-первых, всю нужную информацию вы всегда найдете на металлической шильде, которая крепится к блоку. Кроме того, имейте в виду, что если вы при установке использовали большую длину трассы для хладагента, чем указала фирма изготовитель, то вам придется систему дозаправить.
- Когда происходит новая заправка хладагента в установку, необходимо выпускать остатки фреона наружу таким образом, чтобы масло осталось внутри сплит системы. Для этого вентиль на клапане, через который будет выходить наружу газ, приоткрывают, так чтобы не допустить утечки масла. Для того чтобы хладагент покинул устройство необходимо примерно несколько часов.
Варианты дозаправки
Статистика утверждает, что любое изделие климатического класса при эксплуатации теряет 8% от первоначальной заправки за год, поэтому один раз в 2 года необходимо заправить сплит-систему фреоном. А самостоятельно вы будете это делать или приглашать специалиста — это отдельный вопрос. Кондиционер нужно заправлять и в том случае, если он выдает температуру немного меньше, чем вы установили на дисплее, давление должно быть постоянным внутри системы и количество хладагента играет при этом основную роль.
Есть два основных метода дозаправки кондиционера фреоном.
- По степени давления. Чтобы определить количество летучего газа для заправки, надо знать оптимальное давление, указанное в инструкции по эксплуатации, сравнить его с давлением в системе кондиционирования, которое показывает подключенный коллектор. Как правило, такой метод заправки кондиционера по давлению, осуществляется при утечке фреона из-за длительной эксплуатации.
- По массе. Метод применяется при полной замене хладагента — сначала из системы его выкачивают, а потом, при помощи электронных весов, зная вес газа, закачанного в баллон, заправляют сплит-систему фреоном.
Существует методика с помощью мерного стекла, но им пользуются для заправки кондиционера хладоном очень редко, только после проведенного ремонта. При обнаружении в специальном смотровом окне наличия пузырьков воздуха, закачка фреона не производится до тех пор, пока они не исчезнут из системы.
Что потребуется для установки
Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

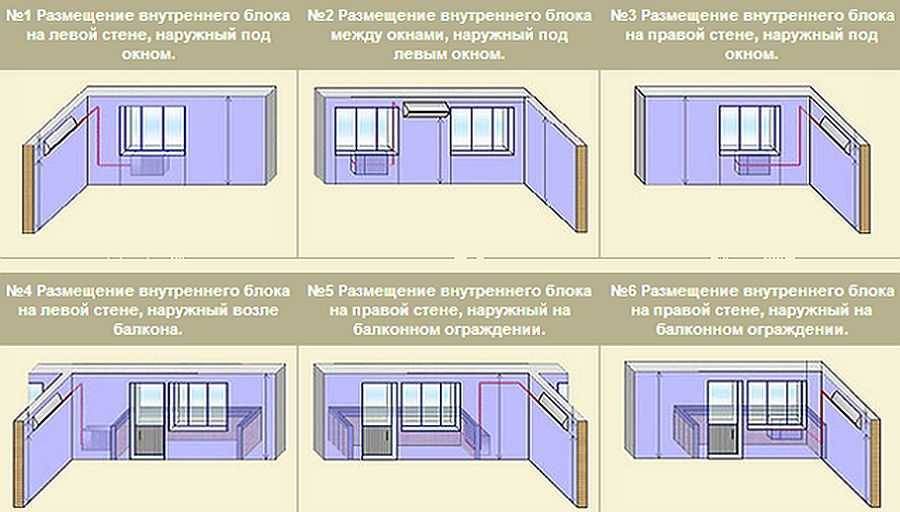

Примерные схемы расположения сплит-систем
Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:
- слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
- слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
- справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.
Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.
Наружный блок можно располагать:
- на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
- на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
- под окном. Вариант подходит для помещений без балкона;
- рядом с окном. Блок помещают на уровне нижней части окна.
Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.
Оборудование
При самостоятельном монтаже климатической техники будут необходимы:
- перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
- труборез с острым лезвием или ножовка по металлу;
- напильник и риммер для подравнивания зазубрин;
- трубогиб или специальная пружина для формирования медных труб;
- дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
- калибратор труб и развальцовщик;
- штроборез, который можно заменить долотом, кувалдой и молотком;
- вакуумный насос для запуска системы кондиционирования;
- отвертки, ключи-шестигранники, уровень.
Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой
Материалы и расходники
Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:
- подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
- бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
- изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
- синтетический утеплитель;
- шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
- L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
- крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.
Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см
Когда нужна заправка
Кондиционер нуждается в дозаправке при утечке фреона. Фабричный брак (нарушение герметичности внутреннего или внешнего радиатора) выявляют во время монтажа приспособления. В остальных случаях потеря хладагента обусловлена двумя причинами.
Установка устройства с нарушениями провоцирует рассматриваемую проблему примерно в 80% случаев. Чаще всего это связано с неправильной вальцовкой рабочих трубок из меди. Прежде чем заправлять кондиционер фреоном, необходимо выявить и устранить причину утечки.
Признаки, позволяющие понять, что прибор нуждается в дозаправке:
- Уменьшение производительности.
- Перебои с качеством и скоростью охлаждения (или его полное отсутствие).
- Появление масляных следов на трубках.
- Иней во внутреннем блоке.
Заправка кондиционера фреоном
Какой фреон использовать
Прежде чем подробно рассказать, как нужно заправлять кондиционер дома, мы ответим многим читателям, которые довольно часто задают сакральный вопрос: чем заправляют кондиционеры, и где приобрести нужные баллоны с газом. Фреон марки R410A
не имеет в своем составе хлора, поэтому не воздействует на атмосферу негативно — он быстро приобрел популярность у пользователей. Его заправочный собратмарки R-407c состоит из трех компонентов с такими же литерами в названии:
- 32 — отвечает за отличную производительность;
- 125 — пожарная безопасность при работе;
- 134а — стабилизация давления рабочего контура.
При возникновении утечек, его компоненты улетучиваются неравномерно, поэтому нельзя делать дозаправку, чтобы не нарушить концентрацию — сливают весь хладон и заправляют новый. Приобрести баллоны с фреоном любого вида можно в специализированных складах, адреса по регионам можно найти в интернете.
Немногие пользователи решаются самостоятельно заполнять систему климатической техники хладагентом, потому что для этого требуются сложные устройства: цифровые весы и термометр, манометрический коллектор, набор шестигранных ключей и умение всем этим пользоваться.
Дозаправка фреоном по перегреву
Перегревом называют различие между температурой испаряемости охлаждающего газа и температурой после выхода из испарительного прибора.
Перегрев возможно определить, измерив давление всасывания возле вентиля, и температуру около трубки всасывания, которая измеряется, не менее чем за 20 см от месторасположения компрессорного элемента. Точные показатели перегрева можно прочесть в рекомендациях производителя к определенному кондиционеру, но есть приблизительное значение, относящиеся практически к любому прибору, это 5-7 градусов.
Если хладагента в избытке, то показатель температуры будет ниже приведенной нормы. Тогда нужно спустить фреон. Если же выше нормы, то это недостаток фреона, необходима дозаправка.
Такой метод является наиболее точным, а если использовать еще и приборы, предназначенные для измерения температур, то процесс становится простым и понятным каждому.
Преимущества и недостатки самостоятельной установки
Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.
Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.
Преимущества:
- Значительная экономия денежных средств
- Самостоятельный выбор места и планирование работ в течение дня
- Качество зависит только от человека
- Можно выбрать самые качественные материалы для монтажа
Недостатки:
- Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
- Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания
По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.
Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:
- Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
- Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
- Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
- Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.
