Заливка теплого пола: технология заливки водяного и электрического теплого пола своими руками

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.

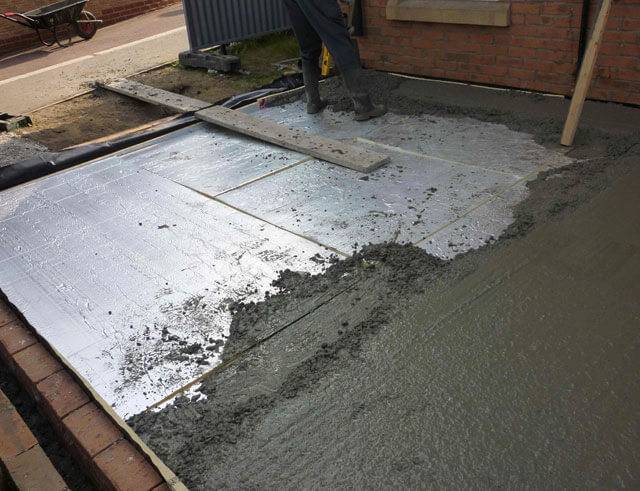

7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Подготовка в заливке

Прежде чем залить теплый пол, вначале нужно подготовить основание под раствор и установить все контуры.

Подготовка заключается в укладке пирога стяжки в правильной последовательности:

Схема теплого пола

• На основание укладывается полиэтиленовая пленка толщиной 200-250 мк для гидроизоляции.
• Затем укладывается утеплитель. В зависимости от условий, может быть использован экструдированный пенополистирол 5-10 см, либо тонкий слой вспененного полиэтилена с теплоотражающей фольгой.

• Затем укладывается основа для крепления труб и одновременно армирование стяжки – монтажная сетка с ячейкой 10 или 15 см. Иногда для этого используется специальное основание с рельефными каналами под укладку труб.
• После этого можно крепить контуры отопления. Для этого используются трубы из металлопластика или полипропилена диаметром 20 мм.
• Для дополнительного армирования, и защиты от трещин, можно положить дополнительный слой монтажной сетки поверх труб.
• Чтобы получить ровное основание, нужно установить маячковые профили перед заливкой. Расстояние между ними должно быть меньше, чем длина правила. Устанавливаем их ровно по уровню на саморезы или раствор. Установку маяков начинаем с самой высокой «нулевой» точки в помещении.
• Последний слой – это заливка пола под теплый пол раствором. Его толщина должна быть 3-7 сантиметров над уровнем труб. Такая толщина позволит равномерно распределяться температуре по поверхности.

Установка маяков

Необходимые инструменты  и материалы

Для работы вам понадобятся:

• Веник, промышленный пылесос для уборки;
• Пластификатор для бетона, фибра, песок, цемент;
• Резиновые сапоги;
• Демпферная лента;
• Полиэтиленовая пленка 200-250 мк;
• Утеплитель;
• Монтажная сетка;
• Наколенники;
• Лазерный уровень;
• Маячковые профили;
• Перфоратор, шуруповерт (для установки маяков);
• Правило и длинная рейка для контролирования ровности;
• Емкость для раствора на 80-100 литров;
• Строительный миксер или насадка на перфоратор;
• Металлопластиковые или полиэтиленовые трубы 20 мм;
• Нейлоновые стяжки для крепления к сетке;
• Заливка теплых полов должна проводиться только после гидравлических испытаний. При заливке давление внутри труб должно быть равно 0,3 МПа.
• Минимальная толщина заливки теплого пола над уровнем труб должна быть более 3 см.
• Для заливки нужно использовать раствор не ниже М400 с добавлением пластификатора.
• Тепловое испытание труб можно проводить только через месяц после заливки раствора. Вначале температура проводника не должна быть более 25 градусов, каждый день можно повышать на 5 градусов до необходимого уровня.

Закрепление маяков

Совет

Для намётки уровня будущего пола, до которого будет осуществляться заливка, устанавливают маяки для стяжки. Установка маяков выполняется обычно в больших помещениях, где необходимы ориентиры для определения уровня горизонта.

Маяками служат профили с размером ребра 10 мм. Их установка выполняется на одном уровне в горизонтальной плоскости. Расстояние между маяками должно быть одинаковым (50–70 см) – это облегчит выполнение стяжки.

Алгоритм монтажа маяков:

1. По длинной стене необходимо установить лазерный уровень.
2. На этой стене отмечаем линию монтажного горизонта.
3. От стены делаем отступ 30–40 см.
4. На раствор крепим первый маячковый профиль.
5. Выравниваем его по линии на стене.
6. Последующие маяки монтируем, соблюдая заданный шаг.
7. Чтобы перенести горизонт с первого профиля, используем строительный уровень.
8. Продолжаем монтаж маяков.
9. Проверяем все маячковые профили на завершающем этапе.
10. Оставляем их на 24 часа, чтобы раствор затвердел.

Видео о закреплении маяков:

Важно знать чем залить теплый водяной пол

Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.

После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.

Чем залить теплый пол

Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.

Что касается того, какой раствор можно использовать, то существует два варианта:

• специальные сухие смеси (полусухая стяжка)
• цементный состав (бетонная стяжка).

Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.

Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.

Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.

До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.

Особенности полусухой стяжки

Полусухая стяжка имеет немало преимуществ:

• стоимость сухой смеси меньше, чем бетонного раствора
• не требуется выравнивание пола
• после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
• во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
• затвердевание и полное высыхание происходят быстрее, чем у бетона
• пористая структура повышает звуко- и теплоизоляцию.

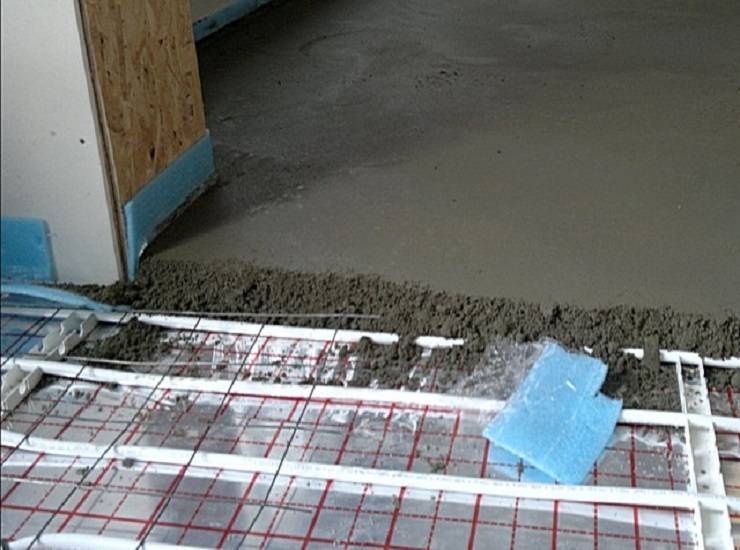

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

• очистка поверхности
• укладка гидроизоляционного слоя
• подготовка стен
• выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

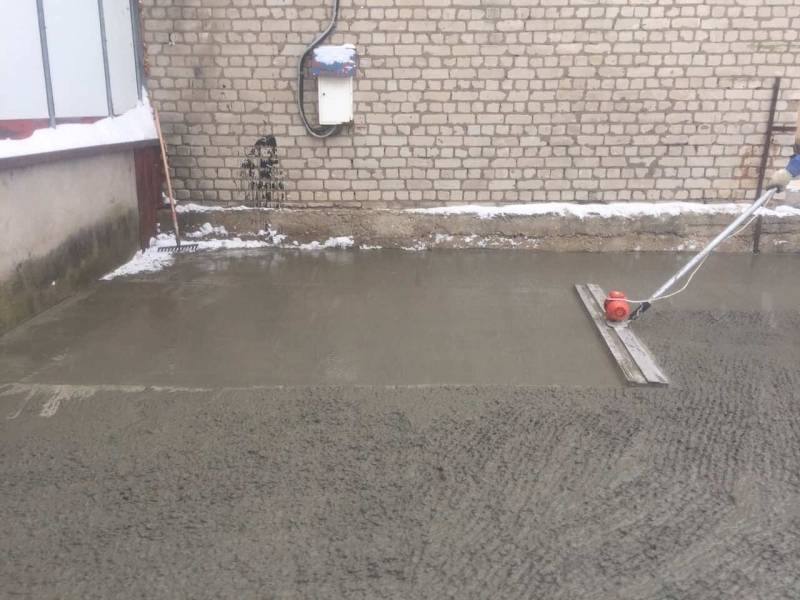

Заливка и шлифовка

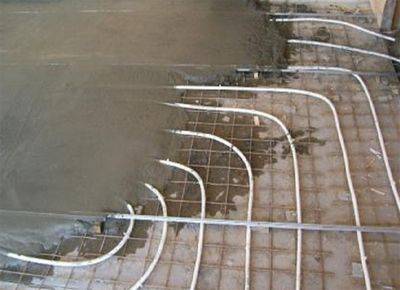

Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.

Заливка пола

Теперь, когда расставлены маяки и приготовлен цементный раствор, можно приступать к заливке теплого пола своими руками. К слову, если вы работаете в одиночку, не стоит замешивать сразу большое количество раствора, поскольку есть большая вероятность, что с непривычки вы не успеете его полностью израсходовать, прежде чем он застынет.

Ход работы:

1. Начинайте работу со стены, противоположной входной двери. Нанесите часть раствора между маяками, поставьте на них правило и протяните его по направлению к себе, выравнивая слой. Таким образом пройдите по каждому «сектору», разделенному маяками, но оставьте себе место для выхода из комнаты.
2. Следите, чтобы в растворе не образовались пустоты – они снизят прочность пола. Для избавления от них используют виброплиту или просто протыкают раствор до основания. Если вы используете не самодельный цементно-песчаный раствор, а высокоэффективную покупную смесь с пластификаторами, прокалывать стяжку не обязательно.
3. С первого раза у вас вряд ли получится сделать идеально ровное основание, поэтому будет нелишним задуматься о приобретении самовыравнивающихся смесей для заливки чистового пола. Также после подсыхания стяжки можно сгладить небольшие неровности крупной наждачной бумагой.
4. После того как у вас получилось залить теплый пол, следует оставить его сохнуть на 2-3 недели в зависимости от толщины слоя и консистенции используемого раствора. Чтобы предотвратить слишком быстрое испарение влаги, бетон рекомендуется несколько раз в сутки сбрызгивать водой. К сожалению, об этом помнят не многие мастера-самоучки, поэтому зачастую получается бракованное покрытие даже при качественной смеси и грамотной заливке.
5. Через пару дней после заливки удалите маяки и заполните оставшиеся пустоты грунтовкой для минеральных поверхностей, а сверху затрите цементным раствором. Срежьте остатки демпферной ленты по периметру комнаты.
6. Снова смочите стяжку водой и накройте полиэтиленовой пленкой на 2 недели. Можно обойтись и без пленки, но тогда стяжку придется сбрызгивать ежедневно по 2-3 раза. Окончательно поверхность затвердеет через месяц, тогда ее можно покрывать чистовым полом.

Видео о заливке теплого пола даст вам более полное представление о процессе:

Полезные советы

Напоследок предлагаем вам ознакомиться с полезными советами от специалистов. Они помогут вам провести работу максимально качественно и в кратчайшие сроки. Во-первых, перед тем, как залить теплый пол в частном доме, необходимо оштукатурить стены и потолок. Пол – это «финишная прямая» вашего ремонта. Во-вторых, в некоторых случаях гораздо удобнее сделать сухую стяжку пола – она обладает рядом преимуществ по сравнению с классической «мокрой». Так, вы в любой момент сможете подобраться к трубам теплого пола для ремонта или замены элементов. В-третьих, надо набраться терпения и дождаться полного высыхания бетона, прежде чем приступать к дальнейшей работе в помещении.

В качестве чистового покрытия на ровную стяжку можно использовать линолеум или керамическую плитку. Их теплопроводность не мешает прогревать пол. Ламинат, напротив, довольно холодный и не может в полной мере передавать тепло в комнату.

Теплые полы давно перестали быть редкостью не только из-за своей оригинальности, но и потому, что они полезны для здоровья. Говорят, главное, чтобы ноги были в тепле, а такие полы действуют как раз подходящим образом. Нужно лишь правильно их уложить и закрыть крепкой стяжкой.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
