Какие отличительные особенности систем открытого и закрытого ГВС

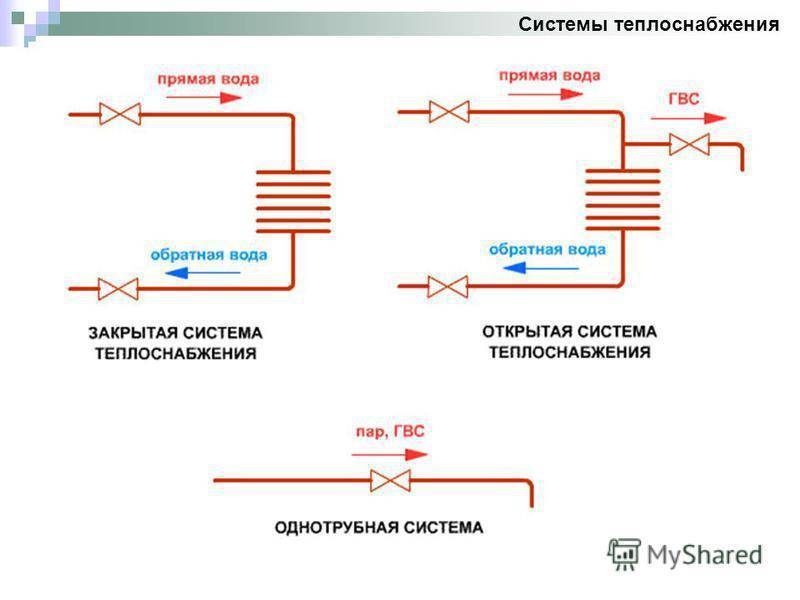

Закрытые системы теплоснабжения

Закрытые системы теплоснабжения – это системы, в которых вода, циркулирующая в трубопроводе, используется только как теплоноситель, и не забирается из теплосистемы для нужд обеспечения горячего водоснабжения. При такой схеме система полностью закрыта от окружающей среды.

Конечно же, утечки теплоносителя возможны и при такой системе, однако, они весьма незначительны и легко устраняются, а потери воды без проблем автоматически восполняются с помощью регулятора подпитки.

Подача тепла в закрытой системе теплоснабжения регулируется централизованным способом, при этом количество теплоносителя, т.е. воды, остается в системе неизменным. Расход тепла в системе зависит от температуры циркулирующего теплоносителя.

Как правило, в закрытых системах теплоснабжения используются возможности тепловых пунктов. На них, от поставщика теплоэнергии, например, ТЭЦ, поступает теплоноситель, а его температура регулируется до необходимой величины для нужд отопления и горячего водоснабжения районными центральными тепловыми пунктами, которые и распределяют ее по потребителям.

Приемущества и недостатки закрытой системы теплоснабжения

Преимущества закрытой системы теплоснабжения заключаются в высоком качестве горячего водоснабжения. Кроме того, она дает энергосберегающий эффект.

Ее, практически, единственный недостаток в сложности водоподготовки из-за удаленности тепловых пунктов друг от друга.

Поломки и неисправности

К характерным неисправностям ГВС относятся:

• выход из строя оборудования;

• шумы в работе системы;
• температура отопительных приборов ниже нормы;
• слабый напор горячей воды;
• температурный разброс теплоносителя по этажам дома;
• утечки в соединениях;
• коррозия трубопроводов и запорной арматуры.

Шумы, как правило, вызваны вибрацией неправильно установленных насосов, износом подшипников электродвигателей, ослаблением креплений трубопроводов, выходом из строя регулирующих вентилей.

К понижению температуры отопительных приборов приводят воздушные пробки в самих приборах, разрегулирование элеваторного узла, засоры и нарушение теплоизоляции в отопительных стояках.

Слабый напор воды при отсутствии засоров чаще всего вызывается неисправностями подкачивающих насосов. Своевременное техническое обслуживание повышает надежность системы теплоснабжения.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжнее для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Сверху или снизу организовано водоснабжение?

Магистральный водовод входит в контур жилого дома и заканчивается задвижкой. Внутридомовые сети обеспечивают горячей водой всех потребителей.

Через набор вертикальных трубопроводов (стояков) теплоноситель распределяется по этажам. Применяются два типа разводки: однотрубная и двухтрубная.

Выбор схемы зависит от планировочных решений жилого дома:

1. Вариант подачи воды «снизу» применяется при малоэтажной застройке. В высотных домах с этажностью выше девяти подача теплоносителя осуществляется «сверху». В этом случае обеспечивается достаточное давление горячей воды на верхних этажах.
2. В домах с этажностью выше восемнадцати применяется розлив «снизу», но система отопления делится на две автономные зоны. В верхней зоне за счет избыточного давления обеспечивается подача теплоносителя на последние этажи.
3. В старом жилом фонде сохранились дома, в которых нет циркуляционных стояков — «тупиковые системы». За экономию труб расплачиваются неудобствами: при слабом водоразборе вода остывает, приходиться сливать часть воды.

Особенности открытой системы

Достоинством открытой системы является ее экономичность. Из-за большой протяженности трубопроводов качество воды ухудшается: она становится мутной, приобретает цветность, имеет неприятный запах. Попытки очистить ее делают способ применения дорогим.

Трубы теплосети можно увидеть в больших городах. Они имеют большой диаметр и укутаны в теплоизолятор. От них делаются отводы к отдельным домам через тепловую подстанцию. Горячая вода поступает для использования и к радиаторам отопления из общего источника. Ее температура колеблется в пределах 50-75°С.

Подключение теплоснабжения к сети производится зависимым и независимым способами, реализующими закрытую и открытую системы теплоснабжения. Первый заключается в подаче воды напрямую — с помощью насосов и элеваторных узлов, где она доводится до требуемой температуры путем смешивания с холодной водой. Независимый способ заключается в подаче горячей воды через теплообменник. Он более затратный, но качество воды у потребителя выше.

Пять вопросов об открытых и закрытых системах теплоснабжения

Вопрос №5. Стоит ли вообще огород городить?

Большой вопрос, нужно ли вообще идти на подобные затраты? Заведующий кафедрой «Теплогазоснабжение и вентиляция» Ульяновского государственного технического университета, д.т.н. и профессор Владимир Шарапов уверен, что те, кто ратует за ликвидацию открытых систем, просто плохо представляют основы работы ТЭЦ и теплофикационных систем в целом: «Во-первых, открытые системы теплоснабжения, в отличие от закрытых, позволяют максимально реализовать эффект комбинированной выработки электрической и тепловой энергии за счет использования низкопотенциальных источников теплоты (в том числе отработавшего пара турбин) для подогрева больших количеств подпиточной воды теплосети на ТЭЦ». В качестве примера профессор приводит Южную ТЭЦ в Санкт-Петербурге, на которой при закрытии системы ежегодный перерасход топлива может превысить 100 тыс. т.у.т.!

Шарапов также уверен, что открытые системы и сейчас способны обеспечить поддержание высокого качества сетевой воды во всех системах «благодаря возможности высокоэффективной централизованной противонакипной и противокоррозионной обработки подпиточной воды на ТЭЦ». И что они вообще «надежнее закрытых систем в санитарно-эпидемиологическом отношении», поскольку «полную герметичность закрытых систем следует считать мифом».

«В теории разделение контуров действительно должно не только обеспечить поступление потребителю горячей воды требуемых по санитарным нормам параметров, но и снизить повреждаемость тепловых сетей за счет улучшения качества сетевой воды. Однако на практике эти ожидаемые улучшения, как правило, не достигаются. Дело в том, что не бывает идеальных систем, и самые важные элементы закрытых систем – подогреватели ГВС — имеют неплотности, через которые происходит переток холодной водопроводной воды в тепловую сеть и обратно. Таким образом, ожидаемые плюсы закрытой системы не реализуются. В первом случае в тепловую сеть попадает вода из системы ХВС, которая не прошла необходимую для теплосетей подготовку (деаэрацию), в результате скорость коррозии вырастает. По имеющимся данным, интенсивность внутренней коррозии в открытых и закрытых системах примерно одинакова. А во втором случае (когда вода из тепловой сети через неплотности поступает в систему ГВС) качество горячей воды будет хуже, чем в открытой системе, поскольку потребителю будет подана вода, не соответствующая нормам воды питьевого качества», — объясняет замдиректора дивизиона «Тепло» СГК по перспективному развитию Александр Григорьев

«Известно, что цель перехода на закрытые системы ГВС – повысить качество горячей воды, качество теплоснабжения. Но в Петербурге, например, качество горячей воды соответствует нормам. Преимущества закрытой системы ГВС не оспариваются – это экономия на теплопотерях при движении горячей воды по тепломагистралям плюс сокращается риск аварий на теплотрассах, что в Петербурге происходит нередко. Однако затраты на перевод колоссальны и их целесообразность требует дополнительного обсуждения», — уверен сенатор Андрей Кутепов

Так или иначе, но пока что еще действующее требование закона выполнить все равно не получится – время потеряно, поезд ушел. Значит, стоит окончательно «спустить» проекты на землю и дать специалистам на местах право самим решать, каким водоразбором пользоваться

«Важно изучать опыт передовиков – как удалось им справиться с такой сложной задачей в условиях ограниченности ресурсов и сдерживания роста тарифов? Полезными будут образовательные программы для муниципалитетов и регионов. Автоматический сдвиг нормативных сроков «закрытия» открытых систем вправо – путь куда более простой, но точно демотивирующий», — говорит Юрий Мельников. Но пока, видимо, единственно возможный

. Но пока, видимо, единственно возможный.

Как подается?

Системы подачи горячей воды подразделяются на два вида: открытые и закрытые. При открытой используется теплоноситель, поступающий из централизованной тепломагистрали в дом, далее вода распределяется по внутридомовым сетям. Эта схема была разработана и реализована при массовой застройке еще в советский период, доказала свою эффективность, надежность. Большая часть многоэтажного жилого фонда снабжается теплоносителем по этой схеме.

При закрытой используется холодная вода магистрального водопровода. Вода поступает в автономный тепловой узел, где нагревается до нужной температуры, и закачивается в водоразборную сеть.

Основные элементы теплового узла:

• газовые или электрические котлы для индивидуального отопления;
• проточные водонагреватели;
• теплообменники, использующие горячую воду центральных магистральных сетей.

Преимущества:

1. Горячая вода по качеству соответствует требованиям нормативной документации на питьевую воду.
2. Снижается расход централизованного теплоносителя.

Закрытые системы применяются в современном домостроении. Наибольшая эффективность этих систем проявляется при использовании крышных котельных. В этом случае не требуется подключение к теплотрассам.

Система горячего водоснабжения. Виды, схема и устройство

Системы горячего водоснабжения бывают:

Централизованные, в которых одна подогревательная установка обслуживает несколько (как минимум одно) многоквартирных жилых домов (МКД) в пределах одного квартала (микрорайона), поселка или города.

Децентрализованные (автономные), в которых приготовление горячей воды происходит вблизи водоразборных приборов (на месте потребления) и осуществляется мелкими генераторами тепла: газовыми, электрическими или дровяными водонагревателями – колонками и т. п.

Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система,  в которой вода для горячего водоснабжения забирается непосредственно  из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах – гидроэлеваторах и поступает к водоразборным кранам.

Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода,  нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем – водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а  холодная вода  для нужд ГВС,  забираемая из  водопроводной сети, нагревается  на ТЭЦ,  в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции – трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм – не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в  случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла  до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин – не ниже 60  и не выше 75 гр. С.

(основания:

–  п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП  2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети” Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); –  п. 5.3.1 документа “Правила и нормы технической эксплуатации жилищного фонда” (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 “Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества”.

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные  врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода  или после ремонта  оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.

Составил специалист ЖКХ Юрий Калнин

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме – через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

• возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
• ее более высокая надежность;
• энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
• появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система – дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Циркуляция ГВС

Продолжительность того момента засечь не удалось…цели как-то не было… надо делать новый эксперимент (поясните, как его проводить?). Может действительно воздушная пробка в закольцовке подачи в обратку на 5-том последнем этаже?

Да у нас разбор-то не большой… всего 5 квартир на стояке… И предположить, что из стояка подачи у нас (4 стояк) горячая вода берется после обратки из предыдущих 3-х стояков — как-то нереально… А что — бывает? Как проверить? Я ведь уже указывал на картинку, что у нас лежак обратки в подвале становится холодным именно перед врезкой в него 3-го стояка…. Если бы вода из 3-го стояка текла по лежаку обратки в обратное направление (по рисунку справа-налево по направлению к 4-му стояку), то лежак обратки был бы в районе врезки 3-го стояка теплым и его тепло падала бы по мере приближения к 4- му стояку… А у нас — не так…. резко меняется температура лежака (обратки) до врезки 3-го стяка (обратки) и сразу после него…

Я не инженер, то как-то логически согласен, что увеличение диаметра обратки по мере приближения к тепловому узлу способно снизить напор… Поэтому, у нас «родилась даже мысль», что не сделать ли нам «отдельный путь» лежака обратки от нашего 4-го стояка обратки до теплового узла, соединяя его с общей обраткой непосредственно у теплового узла, чтобы труба данного нового лежака была одного сечения и в нее не врезались другой лежак, который (по ощущению ) резко сбивает нам температуру, а значит — и циркуляцию…?

У нас между 4-м стояком обратки и лежаком обратки стоит всего лишь один шаровый кран. Вот его тогда и открывали «для спуска», что и дало кратковременный эффект. Регулировочные краны теперь поставили только на предыдущих 3-х стояках обратки… Вода и обратки 4-го стояка, если открыть этот шаровый кран, бежит с хорошим напором …. Да, можно предположить, что это подается вода из самого лежака обратки, а не из стояка «обратка-подача 4-й»…. Но ведь после этого циркуляция в 4-м стоке «подача-обратка» начиналась…. Как проверить, откуда берется вода в спускник…?

Именно так… крутить уже более рискованно, а то вовсе перекроем подачу на предыдущих 3-х стояках. Хотя при новом эксперименте, там ведь и будет… перекроем их полностью…. дождемся циркуляции на нашем участке… начнем открывать краны на 3-х стояках….Сколько продлится циркуляция на нашем участке — бум следить…

Виды систем горячего водоснабжения

Системы горячего водоснабжения делятся на:

1. Централизованные.
2. Децентрализованные.

Первый тип представляет собой схему, состоящую из котельной и большого количества потребителей. Как правило, централизованная схема применяется для подачи нагретой, до определённой температуры, воды в многоквартирные дома. Децентрализованный тип ГВС, наоборот, является автономной, где нагрев жидкости осуществляется в непосредственной близости от водоразборных элементов.

ГВС также могут быть следующих типов:

1. Открытого.
2. Закрытого.

Открытый тип водогрейной установки представляет собой схему, в которой забор нагретой до определённой температуры жидкости осуществляется из отопительного контура. В закрытой схеме осуществляется отдельный нагрев холодной жидкости поступающей из водопровода. Оба варианта ГВС имеют достоинства и недостатки, например, для закрытой схемы потребуется использовать дополнительное оборудование, а в открытой — качество воды не будет слишком высоким.

Основные характеристики

Выбирая циркуляционный насос для ГВС или отопления, следует обращать внимание на следующие характеристики:

• производительность – количество жидкости, которое рециркуляционный электронасос способен перекачать в единицу времени (м3/час или литр/мин);
• напор или создаваемое насосом давление жидкой среды (метры водяного столба или Па);
• мощность, потребляемая рециркуляционным насосом (Вт);
• способ управления устройством (посредством таймера или датчика температуры).

Поскольку рециркуляционными насосами перекачиваются небольшие объемы жидкости, которая перемещается в отопительных трубах или водопроводе с небольшой скоростью, то высокие мощность и производительность таким устройствам не требуются. Так, для поддержания температуры воды в бытовых системах отопления и водопотребления, длина которых не превышает 40–50 метров, будет вполне достаточно рециркуляционного насоса с производительностью 0,2–0,6 м3/час.

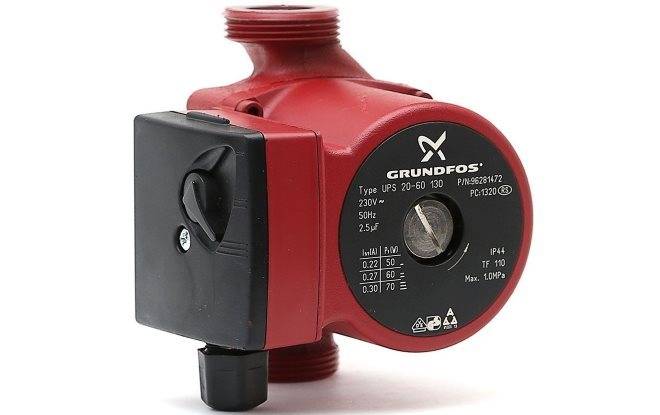

Насос Grundfos с пропускной способностью 3.3 куб. м/час

В плане потребления электричества насосы для котельной и ГВС также экономичны, так как их мощность в зависимости от модели составляет от 5 до 20 Вт. Этого вполне достаточно для того, чтобы водяной электронасос был в состоянии обеспечивать эффективную циркуляцию по трубам горячей воды в частном доме.

Чтобы правильно выбрать насос по данной характеристике, можно руководствоваться следующими рекомендациями при подборе рециркуляционного оборудования для систем отопления и ГВС как небольшого жилого строения, так и большого коттеджа в несколько этажей.

• Если трубы, по которым насос должен обеспечивать циркуляцию жидкой среды, расположены на одном уровне, то подбираем оборудование со значением напора 0,5–0,8 метров водяного столба.
• Если в доме несколько этажей, рециркуляция ГВС должна обеспечиваться на нескольких уровнях трубопровода, а значит, следует учитывать высоту, на которую необходимо поднимать жидкость.

Чтобы в системах отопления и ГВС рециркуляцию жидкой среды сделать более эффективной, насосы следует выбирать с некоторым запасом по создаваемому напору.

Система открытого водоснабжения в деталях

Открытый тип водоснабжения оптимален для построек малой этажности. Он применяется в коттеджах, хозяйственных зданиях, небольших производственных цехах. Обязательное условие — длительный и интенсивный разбор горячей воды.

К достоинствам систем открытого вида относятся:

• малые затраты на прокладку магистрали;
• простота обслуживания и монтажа;
• оперативное расширение и модернизация.

Среди недостатков выделяют высокие тепловые потери и длительное ожидание набора требуемой температуры.

Эксплуатация отрытой системы

Система горячего водоснабжения работает по следующему принципу.

1. Холодная вода подается в элеваторный узел.
2. Путем смешивания с паром или кипятком жидкость доводится до требуемой температуры.
3. Нагретая вода под давлением подается потребителям.

При закрытии магистрали жидкость быстро остывает. Включив кран, приходится несколько минут спускать холодную воду.

Что такое система горячего водоснабжения?

Горячее водоснабжение представляет собой систему, состоящую из устройств нагрева, принудительной циркуляции жидкости, труб и водоразборной арматуры. К качеству материалов и монтажных работ, при установке элементов водогрейной установки, предъявляются повышенные требования ведь вода, циркулирующая по трубам, может быть нагрета до + 75 градусов Цельсия.
