Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Сверху или снизу организовано водоснабжение?

Магистральный водовод входит в контур жилого дома и заканчивается задвижкой. Внутридомовые сети обеспечивают горячей водой всех потребителей.

Через набор вертикальных трубопроводов (стояков) теплоноситель распределяется по этажам. Применяются два типа разводки: однотрубная и двухтрубная.

Выбор схемы зависит от планировочных решений жилого дома:

  1. Вариант подачи воды «снизу» применяется при малоэтажной застройке. В высотных домах с этажностью выше девяти подача теплоносителя осуществляется «сверху». В этом случае обеспечивается достаточное давление горячей воды на верхних этажах.
  2. В домах с этажностью выше восемнадцати применяется розлив «снизу», но система отопления делится на две автономные зоны. В верхней зоне за счет избыточного давления обеспечивается подача теплоносителя на последние этажи.
  3. В старом жилом фонде сохранились дома, в которых нет циркуляционных стояков — «тупиковые системы». За экономию труб расплачиваются неудобствами: при слабом водоразборе вода остывает, приходиться сливать часть воды.

Виды схем горячего водопровода

Такие схемы аналогичны водопроводу для холодной воды – это последовательная, коллекторная и смешанная схема. В современный период, когда в жилых помещениях все чаще используется много сантехнических устройств, применяют коллекторную схему. Она является наилучшим вариантом нормальной работы устройств. Схема для водопровода горячей воды коллекторного вида не допускает скачков давления в различных местах системы. Это стало основным достоинством коллекторного вида.

Схема для водопровода горячей воды коллекторного вида

При более подробном рассмотрении системы можно сказать, что проблем с применением сантехнических устройств в одно время не возникнет. Каждый потребитель соединяется с коллектором горячего и холодного снабжения отдельно. При этом трубы не разветвлены во многих местах. Поэтому риск утечек минимальный. Такие схемы простые в обслуживании, но их стоимость высокая.

Специалисты отмечают, что коллекторная схема сложнее в монтаже. Но эти негативные факторы не слишком важны, если учитывать, что есть свои преимущества: скрытая установка.

Последовательная схема водопровода горячей воды

Последовательная схема водопровода горячей воды

Это наиболее простая схема, проверена временем, и использовалась во времена Советского Союза. Ее суть заключается в том, что горячие и холодные трубы проводят параллельно. Такую систему советуют применять в квартирах, где один санузел и немного сантехники. Эта схема называется еще тройниковой, так как для соединения используются тройники.

Недостатки последовательной схемы

  1. При утечке трудно найти это место.
  2. Нет возможности подвести воду к одному устройству.
  3. Трудно подобраться к трубам при неисправностях.

Использование тепловых пунктов

Это отдельное помещение. В нем должны находиться тепловые энергетические установки, подсоединенные к теплосети. Теплообменники для горячего водоснабжения многоквартирного дома должны обладать инструментами регулирования потребления, распределения ГВС по квартирам, настройки самого оборудования.

Индивидуальный тепловой пункт в многоквартирном доме обычно располагается в подвале. Раньше система монтировалась на чердаках. В случае прорыва потоки кипятка разливались по помещению и затапливали квартиры. Если ЧП происходило ночью, оно могло привести к серьезным травмам или даже к жертвам.

Альтернативный вариант – строительство теплопункта в отдельной постройке рядом со зданием. Цель оборудования состоит в преобразовании теплоносителя, регулировании снабжения ГВС или теплом, распределении ресурса по квартирам и отключении его подачи.

Какую полипропиленовую трубу выбрать для горячей воды

Необходимо обратить внимание на материал, из которого трубы изготавливаются. Полипропилен может использоваться как в чистом виде, так и с добавками:

  1. РРН – чистый полимер. Его так и называют “гомополимер”. Трубы из него прочные, то не термостойкие. Под действием горячей воды они начнут разбухать и деформироваться, потому что линейное расширение у них большое. Такие изделия используют только в водопроводе для холодной воды.
  2. РРВ – блоксополимер. Это смесь полипропилена (70 %) и полиэтилена (30 %). У этого материала термостойкость повыше, чем у предыдущего. Но не настолько, чтобы использовать его в системе горячего водоснабжения и радиаторного отопления. А вот в системах теплых полов их применяют, потому что в них нужна горячая вода с температурой не более +45 ℃.
  3. PPR – статический сополимер. Это тоже смесь с этиленом, но в других соотношениях. При этом оба материала соединены на молекулярном уровне, что обеспечивает повышенную прочность и термостойкость. Материал прекрасно справляется с высокой температурой – до +70 ℃ и минусовой – до -15 ℃.
  4. PPS – термостойкий вариант, у которого предел нагревания – +95 ℃. Его также называют трудновоспламеняемый.

Второй критерий выбора полипропиленовых труб – их технические характеристики, такие как температура и давление горячей воды.

Здесь классификация такова:

  1. PN10. Изделия выдерживает давление до 1,0 МПа и температуру до +20 ℃. Для горячего водоснабжения и отопления не подходят.
  2. PN16. Здесь показатель максимального давления – 1,6 МПа, температура – до +60 ℃.
  3. PN20. Давление – 2,0 МПа, температура – +95 ℃.
  4. PN25. Температура – как у предыдущей модели, давление – 2,5 МПа.

На рынке можно найти полипропиленовые трубы разных цветов. Окрас никакого отношения к выбору не имеет. Единственный нюанс – это изделия черного цвета. Они хорошо противостоят ультрафиолетовому излучению. В остальном это стандартные полипропиленовые трубы.

Для горячей воды, в независимости от того, в какой системе она перемещается (отопление или водопровод), лучше всего подойдут изделия, изготовленные из PPR или PPS марки PN20 или 25.

Полипропиленовые трубы для систем водоснабжения и отопления. Виды и преимущества в видео ниже.

  • https://santehstandart.com/poleznye-materialy/polipropilenovye-truby-dlya-goryachey-vody/
  • https://trubanet.ru/vodoprovodnye-truby/polipropilenovye-truby-dlya-goryachejj-vody-rekomendacii-kak-vybrat.html
  • https://sansovet.com/detali/truby/polipropilenovye-dlya-gvs.html

Гидростатические уровнемеры

Емкостные уровнемеры

Работа таких уровнемеров основана на различии диэлектрической проницаемости жидкостей и воздуха. Простейший первичный преобразователь емкостного прибора представляет собой электрод (металлический стержень или провод), расположенный в вертикальной металлической трубке. Стержень вместе с трубой образуют конденсатор. Емкость такого конденсатора зависит от уровня жидкости, так как при его изменении от нуля до максимума диэлектрическая проницаемость будет изменяться от диэлектрической проницаемости воздуха до диэлектрической проницаемости жидкости.

Емкостные уровнемеры могут измерять уровень не только жидкостей, но и твердых сыпучих материалов: цемента, извести и т. п.Большое распространение получили емкостные сигнализаторы уровня. Для повышения чувствительности их электроды устанавливают в горизонтальном положении.

Как быть, если из крана течет не та вода?

Рассмотрим часто встречающиеся ситуации:

Холодная вместо горячей

Иногда вода просто остывает в трубах, и надо лишь немного пропустить ее, чтобы температура поднялась до нормативного уровня.

Но длительное отсутствие горячей воды может быть следствием поломки бойлера. В таких случаях надо поставить в известность ТСЖ или управляющую компанию. Подробнее читайте здесь.

Горячая вместо холодной

Если из холодного крана идет горячая вода, возможны 2 причины:

  • неправильно подключена подводка (перепутаны гибкие шланги);
  • происходит подмес горячей воды в холодную трубу.

В первом случае надо поменять местами шланги. Вторая ситуация несколько сложнее — надо определить проблемный смеситель или сантехнический прибор и отремонтировать (заменить) его. Иначе придется мириться с возникшими неудобствами.

Возможна еще одна причина — работники УК во время ремонта случайно перепутали трубопроводы и перенаправили холодный и горячий потоки. Надо узнать у соседей сверху (снизу), есть ли у них такая же проблема, и обратиться в УК. Подробнее читайте в этой статье.

Принцип работы устройств

Система работает благодаря гидроаккумулятору. Их чаще всего называют мембранными баками, поскольку внутри устройств находится специальная резиновая прокладка, которая называется мембраной. Она разделяет данную емкость на две части. С одной стороны находится вода, а со второй – воздух и инертный газ.

Гидробак оснащен отверстием для подачи воды и манометром, который отражает давление воздуха. В систему вода попадает через насос. При возрастании давления газ в гидроаккумуляторе возрастает.

После достижения допустимого уровня система отключает насос, далее подача воды прекращается. Включается систематическая подача воды, она поступает в бак, достигает необходимого значения, затем насос отключается.

При наличии гидробака насос включается только тогда, когда нужно наполнить бак достаточным запасом воды. С помощью накопительного бака можно увеличить срок эксплуатации скважинного насоса.

Схема подключения водопроводной сети такая: сначала монтируется наружный и внутренний трубопровод, затем насосное и дополнительное оборудование, а потом фильтры очистки воды. Последний этап – установка коллектора и водогрейного насоса.

Выбор материала труб

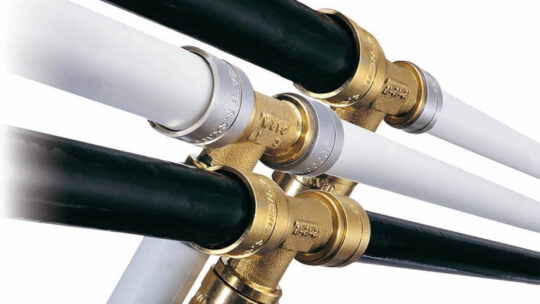

Наиболее популярными сегодня стали пластиковые современные трубы. Они обладают высокой надежностью, удобны в установке, легкие. Металлические и металлопластиковые трубы уже почти не используются, так как дорого стоят и менее удобны в монтаже. Для установки металлопластиковых труб необходимо обжимное и гибочное оборудование, а также большой опыт работы. Для установки металлических труб нужен сварочный аппарат.

Используя пластиковые трубы можно самостоятельно оборудовать систему водопровода. Если запланирована схема горячего водоснабжения дома, то необходимы трубы с тепловой защитой. Полипропиленовые трубы, армированные алюминием или стекловолокном, для такой задачи являются наиболее подходящими.

Пластик имеет много удобств. После сварки и проверки давлением, соединения не требуют коррекции и проверки. Такие трубы можно закрыть отделочными материалами. Нельзя забывать при монтаже водопровода о колебаниях температуры, и в опасных местах сделать изгибы труб, чтобы не произошло их повреждения при резких колебаниях температуры воды.

медные трубы

Если для вас не важна высокая стоимость труб, и оплата профессиональных установщиков, то можно выбрать медные трубы.

Схемы подключения

Какие схемы можно использовать:

Проточный водонагреватель

Схема с использованием проточного нагревателя представляет собой нагрев воды в специальном отведенном резервуаре или устройстве, в момент, когда вода проходит через него под давлением.

Есть огромное множество способов обеспечить проточный нагрев путем использования:

  • газовой колонки;
  • электрического проточного нагревателя;
  • системы водоснабжения с системой отопления;
  • двухконтурного котла.

В каждом случае задействован один принцип – мгновенный нагрев воды от нагревающих элементов. Чтобы сделать воду достаточно горячей, необходимо устанавливать весьма мощные электрические устройства или расходовать большое количество газа, в противном случае вода на выходе не достигнет приемлемой температуры.

То же касается и количество мест раздачи воды, например, принимать душ и одновременно мыть посуду будет затруднительно, так как не каждое устройство сможет единовременно нагреть большое количество воды.

Накопительный нагреватель

Второй способ заключается в установке водонагревательного бака. В него поступает холодная вода, после чего она нагревается встроенным ТЭНом до заданного уровня. Такая водонагревательная система превосходит в цене, но гарантирует бесперебойный доступ к воде до того момента, пока она не закончится в баке.

Пользователь может выбрать объем бака по собственному усмотрению, ориентируясь на свои нужды.

В продаже можно найти два варианта подобных баков: с косвенным нагревом и послойным. Послойные баки также часто используются в паре с проточными нагревателями, в то время как косвенные представляют собой полностью автономную систему водонагрева.

ГВС и схема теплоснабжения

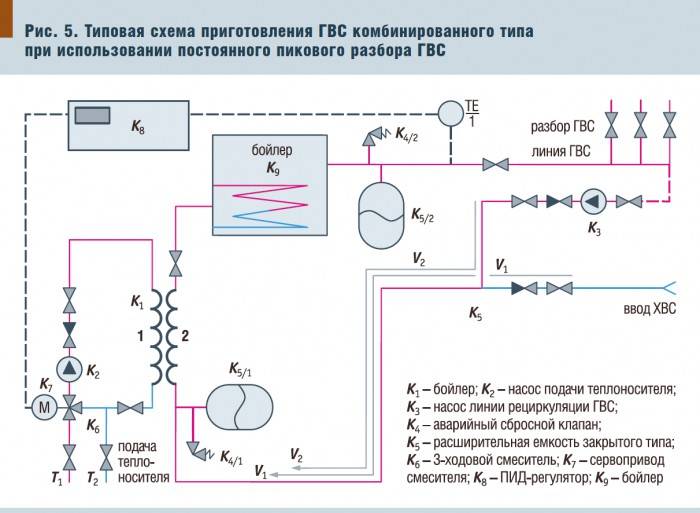

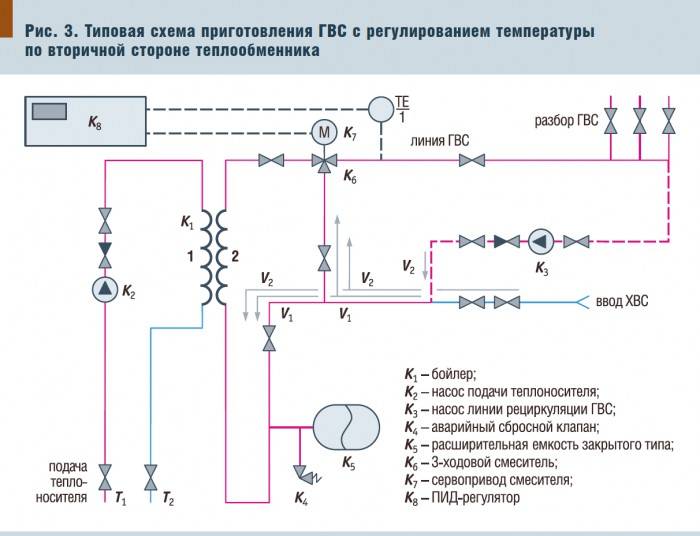

Схема горячего водоснабжения в многоквартирном доме может быть реализована двумя принципиально разными способами:

  1. Она использует воду из магистрали холодного водоснабжения и нагревает ее теплом из автономного источника. Это может быть установленный в квартире бойлер, газовая колонка или теплообменник, использующий для нагрева теплоноситель из местной котельной или ТЭЦ;

Система ГВС при закрытой схеме теплоснабжения (без отбора воды из теплотрассы)

Она подает потребителю воду непосредственно из теплотрассы. Именно такая схема водоснабжения многоэтажного дома реализована в абсолютном большинстве жилых и административных зданий советской постройки, составляющих 90% жилого фонда на просторах нашей великой и необъятной

В дальнейшем мы сосредоточим свое внимание именно на ней.

Элеваторный узел с ГВС (черные врезки)

Дополнительную информацию уважаемый читатель сможет найти в видео в этой статье.

Что такое система горячего водоснабжения?

Горячее водоснабжение представляет собой систему, состоящую из устройств нагрева, принудительной циркуляции жидкости, труб и водоразборной арматуры. К качеству материалов и монтажных работ, при установке элементов водогрейной установки, предъявляются повышенные требования ведь вода, циркулирующая по трубам, может быть нагрета до + 75 градусов Цельсия.

Внимание! Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефонам Москва; Санкт-Петербург; Бесплатный звонок для всей России. Внимание

Внимание

Чтобы снизить вероятность получения ожогов в процессе эксплуатации, при самостоятельном монтаже, необходимо тщательно соблюдать нормы и правила установки всех элементов горячего водоснабжения.

Общие требования к водопроводу

Трубы для горячей воды должны обладать вполне определенными свойствами.

Устойчивость к действию температуры и давления – причем рассматривать влияние нужно в совокупности. Воздействие жидкости с температурой в +40 С под давлением в 20 атм. заметно отличается от влияния воды, нагретой до +90 С, но без напора.

По СНиП температура в системе горячего водоснабжения не должна превышать +75 С, а давление на входе в квартиру или частный дом должно составлять не более 6 атм. В точке водозабора – мойка, унитаз, давление должно быть 4,5 атм.

Химическая инертность – в системе центрального водоснабжения для поддержки температура – если вода не питьевая, используются различные присадки. Если материал трубопровода недостаточно стоек, то водоводы быстро придут в негодность.

Прочность – имеет решающее значение при монтаже наружного водопровода – на даче, например. Укладка под землей лучше по многим факторам, а, значит, изделие должно обладать достаточной для этого прочностью.

ЖКХ в России

Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система, в которой вода для горячего водоснабжения забирается непосредственно из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах — гидроэлеваторах и поступает к водоразборным кранам.Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода, нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем — водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а холодная вода для нужд ГВС, забираемая из водопроводной сети, нагревается на ТЭЦ, в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции — трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм — не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин — не ниже 60 и не выше 75 гр. С.

(основания:

— п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП 2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети» Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); — п. 5.3.1 документа «Правила и нормы технической эксплуатации жилищного фонда» (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода или после ремонта оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.
