Как и чем зачистить электрические провода от изоляции

Коаксиальный кабель

Коаксильный кабель

Зачистить изоляцию на коаксиальном кабеле можно и своими руками. Хотя оборудование для этой цели недорогое и доступное, мы расскажем вам о том, как сделать работу кусачками и ножом. Как правило, такой кабель используется для подключения спутникового ТВ и для стандартных коннекторов F.

Виды коаксильного кабеля

Пошаговая инструкция как зачистить провод коаксиальный:

Кабель следует взять по направлению от вашего тела.
Возьмите канцелярский нож и плотно нажмите на кабель под прямым углом от конца кабеля на расстоянии 2,5 см. Нельзя нажимать концом лезвия иначе он отломается и может отскочить в глаза.
На этом этапе необходимо прорезать наружную оболочку, оплетку, слой фольги и диэлектрическую пену. В большинстве случаев она имеет белый цвет. Именно такими слоями и окружена жила. В процессе погружения лезвия в кабель вы почувствуете некоторое сопротивление

Как только, лезвие зашло до половины провода давить на него необходимо меньше. Крайне важно не повредить центральную жилу!
Дальше следует пройтись по кругу кабеля. При этом будьте осторожны, чтобы не оставить зарубок на жиле.
Теперь за отрезанный край изоляции потяните и крутите

Такими действиями вы сможете снять отрезанный конец изоляции.
Если из-под оболочки кабеля торчат проводки, то срежьте их кусачками чтобы они не выходили за край оболочки. Важно исследовать провод на предмет засечек. Если таковые есть, значит, вышеописанную процедуру придется повторить.
Диэлектрическая пена может частично остаться на основной жиле. Удалить ее можно просто ногтем.
Чтобы соединить кабель с коннектором F, предварительно удалите небольшую часть верхней оболочки.
Для этого от предыдущего места отреза отмерьте восемь миллиметров. Сделайте надрез на верхней оболочке. Как и в предыдущем случае, надрез делается перпендикулярно по отношению к проводу. Будьте осторожны, чтобы не зацепить оплетку. В некоторых модификациях коннектора F в удалении оплетки нет потребности, а в других, наоборот, ее следует удалять.
Если вы не уверены нужна ли в вашем случае оплетка, то оставьте ее временно. Данная оплетка находится вокруг диэлектрической пены. Ее проводки имеют толщину меньше человеческого волоса, поэтому всю работу следует выполнять аккуратно. Как раз таки теперь надрез нужно сделать кончиком лезвия по всему проводу.
Снимаете восемь миллиметров оболочки кабеля, так чтобы на жиле осталась диэлектрическая пена, завернутая в обмотку.
Оплетка заворачивается поверх внешней оболочки. Так, диэлектрик оголяется
На этом этапе обратите внимание на требование F-коннектора: какой именно конец провода должен быть в вашем случае.
Между оплеткой и центральной жилой должны отсутствовать все возможные проводки. На фоне белого диэлектрика это будет хорошо заметно.
На конец кабеля помещается F-коннектор.
Диэлектрик должен находится на дне коннектора после его посадки на него
Недопустимо, чтобы он выглядывал или не доставал до дна коннектора.

F-коннектор

Теперь F-коннектор готов к эксплуатации.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Проверка кабеля

Когда идет работа по избавлению от обмотки, нужно осуществлять действия в четкой последовательности. У каждого кабеля есть свои особенности. Работы над медным кабелем должны осуществляться в следующем порядке, так как у него два слоя изоляции ПВХ:

  • Отключается питание от электричества.
  • В процессе монтажа розетки нужно очищать лишь строго определенный участок. Вполне хватает 15 см. Человеку без опыта не стоит это расстояние уменьшать. Для этой процедуры применяется бокорез.
  • Надрезается верхняя часть и аккуратно удаляется.
  • На стриппере задается требуемая длина, после чего фазный и нулевой проводники помещаются в инструмент. Делается полная зачистка.

Это весь масштаб работ, после чего требуется зафиксировать розетку. Сделать такую процедуру несложно, хотя часто допускаются ошибки. Провод рвется, и приходится производить зачистку дальше.

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

  • два деревянных бруска размером 40 х 40 х 400 мм;
  • два винта длиной 90 мм с гайками М 8;
  • малярный или канцелярский нож.

Пошаговая сборка:

  1. Бруски стягивают струбциной.
  2. Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
  3. Винты продевают в отверстия и стягивают деревянные элементы гайками.
  4. Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
  5. Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
  6. Острие резака помещают в середине проёма нужного диаметра.
  7. Гайки окончательно затягивают. Устройство готово к работе.


Простое приспособление

Удаляют изоляцию следующим образом:

  • ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
  • провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
  • ухватив пассатижами жилу, протягивают весь провод через отверстие;
  • металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

  • стальной лист толщиной 8 мм;
  • две конусные шестерни;
  • шток с нарезанной резьбой М 8;
  • круглый стальной стержень ø 8 мм;
  • г-образный рычаг;
  • гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

  1. Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
  2. Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
  3. В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
  4. Также делают подвижную П-образную рамку режущего блока.
  5. Боковые стенки корпуса и блока просверливают с обеих сторон.
  6. В корпус вставляют вал с одетыми на него роликами.
  7. На конце вала закрепляют Г-образную ручку.
  8. В отверстия внутренней рамки вставляют вал с дисковым ножом.
  9. Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
  10. В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
  11. Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
  12. Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
  13. В проём вставляют конец кабеля и начинают поворачивать ручку.
  14. Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.


Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

Самостоятельная очистка от изоляции

Если нет времени, можно сдать медный кабель неочищенным. В этом случае вознаграждение будет меньшим.

Процесс очистки медного провода от оплетки небезопасный и сложный в технологическом плане. Для этого требуется соответствующее оборудование и специальные знания.

Минусы самостоятельной очистки:

  1. Большие временные и трудозатраты.
  2. Требуются специальные знания и оборудование.
  3. Затраченные усилия не всегда себя окупают, так как очистку больших объемов, значительно проще, быстрее и выгоднее проводить на специализированных предприятиях.

Оборудование для зачистки кабеля можно приобрести, например, у китайского поставщика на aliexpress:

Основными способами очистки медного кабеля являются:

  1. Термообработка. Применяется этот способ не часто, так как противоречит экологическим нормам. К тому же, он имеет определенные ограничения: не рекомендуется обжиг тонкожильного лома кабеля, так как металл может выгореть вместе с изоляцией.
  2. Механический. Удаление изоляции вручную (зачистка). Долгий и трудоемкий процесс. Его проведение не всегда оправдывает себя с точки зрения временных и трудозатрат. Для ускорения процесса можно применить ручной механический стриппер.
  3. Современные методы очистки с использованием специального технологического оборудования. Например, мощного и производительного автоматического стриппера. Такой способ наиболее эффективен и безопасен с точки зрения экологии. А снятую изоляцию также можно отправить на вторичную переработку.

Чтобы узнать, как очистить медный кабель дома при помощи подручных средств, смотрите это видео:

Особенности строения электрических проводов

Электропровода изготавливают в двух вариантах:

  • одножильные – имеют единственную жилу, заключенную в изоляцию;
  • многожильные представляют собой скрученные жилы, заключенные в общей изоляции.

У одножильных проводов сечение формируется только за счет одной жилы. Площадь сечения – это характеристика в квадратных миллиметрах, которая используется при выборе в зависимости от величины тока. В многожильных проводах площадь сечения задается общей совокупностью всех имеющихся сечений жил. Для эластичности часто внутрь добавляется капроновая нить – это небольшое дополнение улучшает эксплуатационные свойства кабеля.

Изоляция бывает одинарная или двойная. Ее изготовляют из различных изоляционных материалов:

  • пластические массы – полимерные материалы на базе органических соединений, чаще используются термопластмассы – размягчающиеся при нагревании. Они могут смешиваться друг с другом, соединяясь в единое целое. Эти пластики, поддерживают горение, выделяя при этом разные токсические газы;
  • пластмассы, твердеющие при нагревании, получили название термореактивных. Из них изготавливают изоляцию только для особого применения, когда к ней предъявляют повышенные требования;
  • разные виды естественного или искусственного каучука (резины), твердеющие при нагревании, а также поддерживающие горение;
  • изоляция на тканевой основе, некоторые виды ткани выдерживают довольно высокий нагрев (до 400 °С), сохраняя изоляционные свойства;
  • экранирующая оплетка, служащая для защиты проводов от электромагнитных воздействий, она не изолирует, но создает дополнительную механическую защиту от повреждений;
  • «бронирующая» оплетка используется для защиты кабелей от повреждений.

В зависимости от вида используемой изоляции ее снимаем с использованием разных инструментов.

Виды и размеры бокорезов

Существует четыре основных вида бокорезов. При покупке стоит внимательно изучить их предназначение, чтобы не ошибиться с выбором.

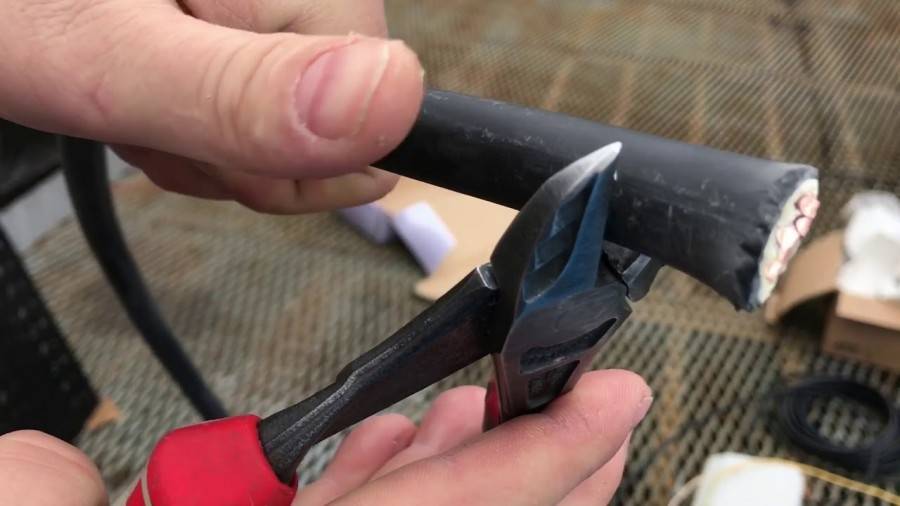

Стандартные – предназначены для проводов и проволочных изделий малого диаметра до 2,5 мм. Они имеются в продаже абсолютно в каждом магазине строительной или хозяйственной сферы.

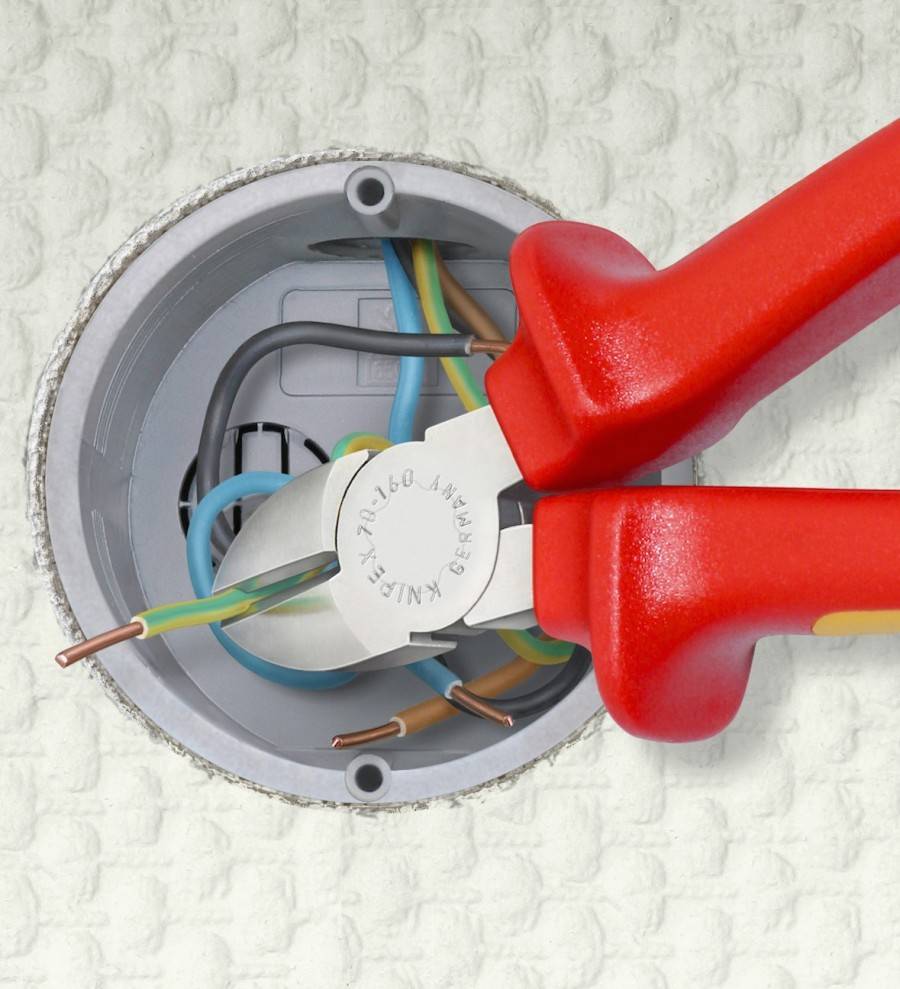

Высоковольтные (диэлектрические) бокорезы применяются в одноименной сфере работ для электроники. Используются при работе с проводами, которые находятся под любым напряжением. Безопасность данных кусачек соблюдается за счет диэлектрических пластиковых рукоятей, которые дают возможность проводить электромонтажные работы с напряжением вплоть до 1000 вольт.

Мини боковые кусачки – это главный инструмент программистов, монтажников сетевого оборудования, специалистов радиоэлектроники или домашнего мастера. Главным их преимуществом является малый размер при работе в места труднодоступных для больших кусачек.

В целом данный инструмент может выглядеть абсолютно по разному как по размеру, так и по форме. Также может быть различным и степень формы их режущих элементов, что придает каждому прибору особенность его работы. Если губы выполнены тонкими и длинными, то такие кусачки идеально подойдут для перекусывания тоненьких проводов.

Стриппер – удобство пользования

Лучшее и наиболее популярное приспособление для зачистки проводов, максимально упрощающее рабочий процесс. Инструменты представлены широким модельным рядом.

Принцип работы разных моделей

Механизм действия основан на обработке кабеля двумя подвижными ножами, имеющими полукруглую форму. Калибр среза настраивается под сечение провода, гарантируя точность насечки и отсутствие повреждения металлической жилы.

В зависимости от автоматизации процесса различают три типа стрипперов:

  • механический;
  • полуавтоматический;
  • автоматический.

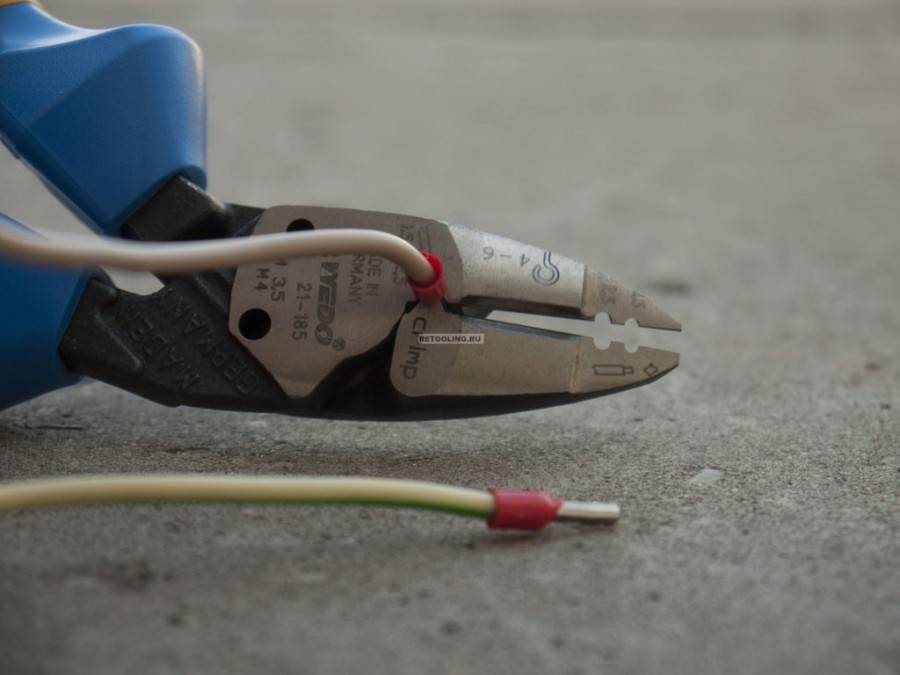

Ручной стриппер. Съемник изоляции имеет простую конструкцию, используется для зачистки отдельных проводов.

Внешне механический стриппер похож на пассатижи. На внутренней поверхности прижимов есть несколько отверстий с лезвиями, предназначенными для среза оболочек у проводов разного типоразмера

Работа ручным стриппером не вызывает сложностей. Общая схема снятия изоляции:

  1. Определить диаметр провода.
  2. Подобрать соответствующее отверстие на губах прибора.
  3. Закусить кабель, нажав на ручки.
  4. Снять оплетку с провода, двигая стриппер по кругу.

Если выбрать гнездо меньшего диаметра, чем сечение провода, то есть риск повреждения жилы. При использовании большего отверстия – оплетка не будет удалена.

Плюсы ручного стриппера:

  • компактный размер и небольшой вес;
  • возможность обжать наконечник;
  • наличие нескольких зазоров под провода – обычно до семи с диапазоном значений 0,25-2,5 мм.

Полуавтоматический стриппер. Такой вариант более удобен на больших объемах работ. Полуавтоматический агрегат оснащен механизмом, не требующим прокручивания стриппера вокруг провода.

Достаточно подобрать ячейку под диаметр провода, настроить длину очистки от изоляции и прикусить кабель. Стриппер подрежет оболочку и сдернет ее без повреждения проводника

Автоматический. Инструмент максимально упрощает работу. Пользователю не надо подбирать диаметр сечения провода. В устройстве предусмотрено одно гнездо, размер которого автоматически подстраивается под заведенный кабель.

Стриппер подходит для снятия изоляции проводов сечением 0,2-6 мм.

Некоторые модели оснащены регулировочным винтом для настройки размера захвата под провода меньшего диаметра

Большинство автоматических стрипперов имеют расширенный функционал. Кроме прямой задачи они способны выполнять:

  • обжимку наконечников;
  • обрезку концов провода;
  • скрутку многожильных кабелей.

Автоматический стриппер способен зачищать провода с одинарной и двойной изоляцией. За один проход инструмент снимет только верхнюю оболочку. Для удаления нижней оплетки манипуляции надо повторить.

Параметры выбора стриппера

Покупать инструмент необходимо исходя из специфики деятельности. Перед походом в магазин необходимо сопоставить следующие критерии:

  • сферу применения – профессиональная или бытовая;
  • объемы работы – регулярное или периодическое применение;
  • навыки владения инструментами;
  • бюджет покупки.

Для профессиональных электромехаников однозначно лучше выбирать полуавтоматические или автоматические приспособления, предназначенные для зачистки большого количества кабелей. Высокая цена приборов оправдана скоростью и удобством работ.

Для очистки телевизионного, интернет-кабеля предусмотрен специальный стриппер. От обычного он отличается наличием дополнительных ножей для последующего монтажа F-разъема

Домашнему мастеру можно «обогатить» свой арсенал инструментов ручным стриппером. Если навыков работы с электропроводкой нет, то лучше выбрать полуавтомат – риск надреза жил сведен к минимуму.

Предпочтение следует отдавать проверенным производителям, гарантирующих безопасность материалов и долговечность работы инструмента. От дешевых моделей из низкокачественных сплавов и с пластиковым корпусом лучше отказаться.

Более подробно о том, как выбрать стриппер можно прочесть в этом материале.

Как очистить кабель от изоляции: несколько эффективных способов

Для удаления изоляционного покрытия применяется несколько методов:

  • ручная зачистка;
  • обжиг;
  • применение специального оборудования.

Ручная зачистка предполагает использование ножа (подойдет обычный канцелярский или строительный нож) или молотка. Принцип работы достаточно прост: необходимо аккуратно разрезать изоляцию вдоль жилы, отвести ее в сторону и обрезать. Данный способ, позволяющий очистить провод, достаточно трудоемкий процесс и требует наличия навыков и опыта. А его применение рационально, если объем партии металлолома небольшой. В обратном случае оптимальной альтернативой станет оплавление.

Обжиг — достаточно эффективный метод быстро очистить медный или алюминиевый провод от изоляции. Однако при работе следует строго придерживаться техники безопасности. Оплавление необходимо проводить на улице или в хорошо вентилируемых помещениях, поскольку при нагревании обмотки выделяются токсины. Провод укладывают на горизонтальную поверхность и проводят паяльником вдоль изоляции. После оплавления она легко устраняется с помощью обычных плоскогубцев

Важно помнить, что данная техника, помимо плюсов в виде экономии времени, имеет и свои минусы, а именно негативное воздействие на экологию и здоровье человека. Кроме того, не рекомендуется обжигать тонкожильные провода, поскольку вместе с изоляцией выгорает и металл. Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер

Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией

Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер. Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией.

Автоматизировать и существенно ускорить процесс поможет стриппер. Чтобы очистить провод на цветмет, необходимо конец кабеля вставить в специальное отверстие, зажать ручки стриппера, чтобы перекусить обмотку, и потянуть проводник наружу, тем самым освободив от изоляции. Преимущества инструмента заключаются в простоте эксплуатации и возможности проводить очистку как толстожильных, так и тонкожильных проводов.

Для очистки крупных партий металлолома также применяют специальное оборудование, которые предоставляют в аренду сами пункты приема.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
