Принцип работы вытяжной вентиляции разных видов, расчет и выбор места установки

Модернизация приточной вентиляционной системы

Решить вопрос улучшения циркуляции воздуха в помещении можно, если снабдить уже существующую естественную вентиляцию (которая, как выяснилось, не выполняет свою прямую задачу) дополнительными клапанами и вентиляторами, превратив её в принудительную систему циркуляции воздушных потоков.

Для осуществления подобной задумки необходимо установить в определённых местах помещения приточные клапаны, а также вытяжные вентиляторы.

Восстановление вентиляции в квартире подразумевает монтаж клапанов для притока воздуха в каждой комнате. Наилучшим местом при этом является пространство под окном рядом с батареей, что позволит дополнительно прогревать приточный воздух. Для этого необходимо выполнить ряд простых по своему принципу действий, которые позволят воплотить усовершенствования в жизнь:

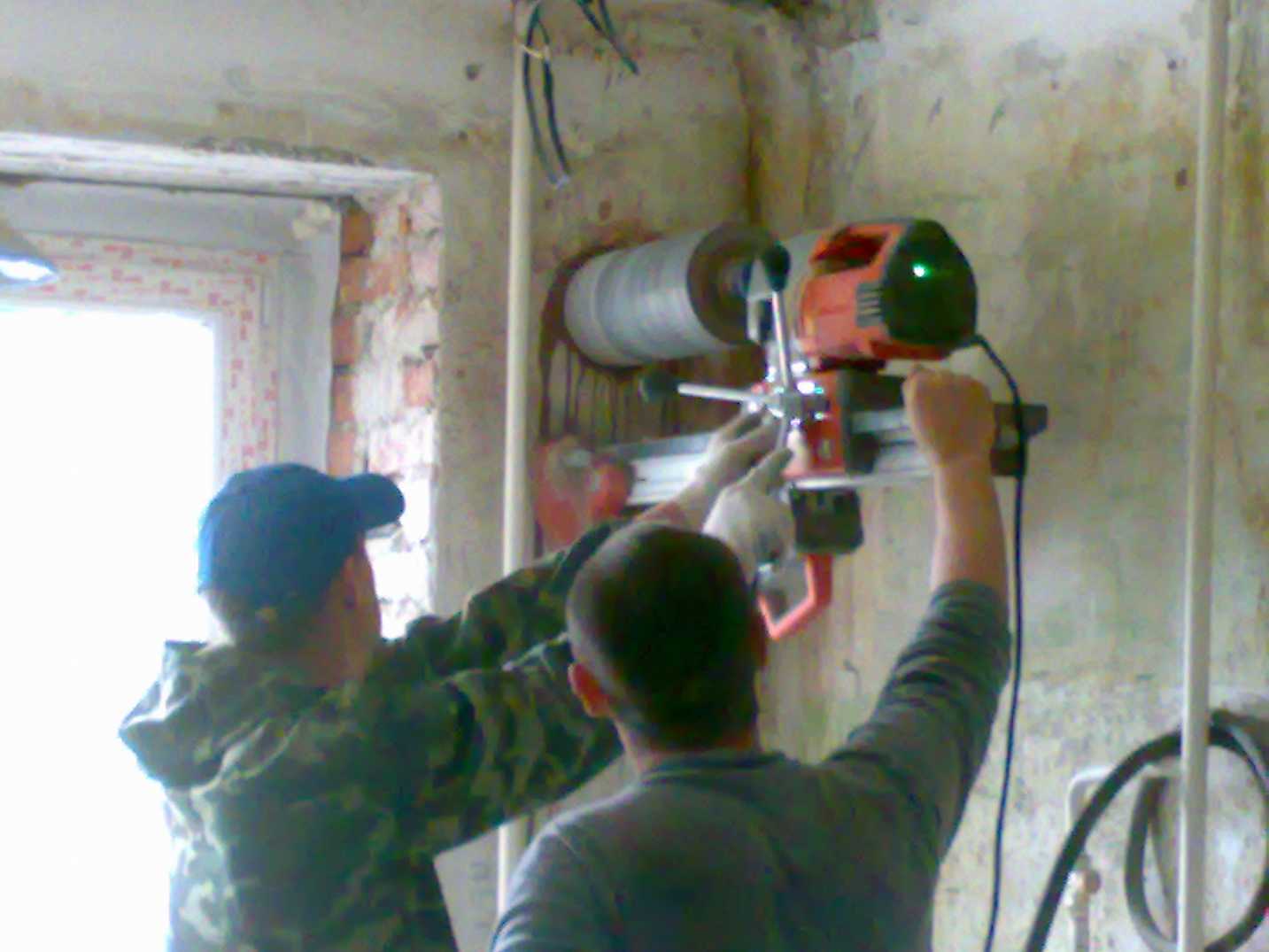

1. В стене нужно пробурить отверстие, диаметр которого не превышает 7 см. Отрез трубы по ширине стены рассчитывается с учётом выступа в 1 см с внутренней стороны и положения заподлицо снаружи.
2. Во время бурения отверстия следует открыть окно, что позволит образовавшейся пыли свободно выходить наружу, а не втягиваться внутрь помещения новообразованным приточным клапаном. Снаружи труба комплектуется решёткой для защиты от возможного попадания внутрь крупного сора. Также следует учесть, что бурение должно осуществляться под наклоном вниз во избежание попадания влаги в отверстие осадков.
3. Щели между трубой и стеной в полученном отверстии запениваются. Внутри помещения поверх выступающей части трубы монтируется коробка, которая заполняется шумоизоляционным материалом. Это позволит установить подобные приточные клапаны даже в спальне.

Данный способ решит проблемы с вентиляцией в квартире лишь частично, так как необходимо ещё и обеспечить достаточной силы отток воздуха, для чего монтируется вытяжной вентилятор. Делается это в помещениях специального назначения: в ванной, туалете и кухне. С учётом того, что вентиляция в квартире на кухне часто не справляется с объёмами отработанного воздуха благодаря регулярно и часто включаемой плите, следует правильно подобрать вентилятор.

Ремонт вытяжной вентиляционной системы

Выбор вентилятора для кухни и санузла заключается в подборе устройства по значению мощности. Данный параметр взаимосвязан с площадь комнаты: чем она больше, чем более мощное устройство следует приобрести. Существует специальная система расчёта, которая базируется на знании объёма кухни или ванной. Данное значение следует умножить на коэффициент, который для кухни составляет 10, для ванной – 7.

Но одного вентилятора недостаточно, необходимо, чтобы приточный воздух беспрепятственно поступал в помещение. С этой целью между полом и дверью оставляют щель достаточных размеров. Если с учётом готового ремонта это уже невозможно осуществить, можно облагородить установленную дверь дополнительными отверстиями в нижней её части. Поверх монтируется декоративная решётка.

Нередко владельцы задаются вопросом, почему вентиляция дует в квартиру. Это объясняется несколькими причинами, среди которых:

• нарушен вентиляционный канал;
• один из соседей снабдил своё жильё мощным вытяжным вентилятором;
• воздуховод или вентиляционный выход на крыше засорён.

Данные методы позволят выяснить причину неполадки и по возможности решить её без лишних затрат. Однако намного проще будет установить обратный клапан на вентиляционный выход.

Сегодня возможностью улучшить циркуляцию воздуха в помещении является также вентиляция в квартире с рекуперацией. Это инновационный способ, позволяющий наладить приток и отток воздуха. Причём каждый из воздушных потоков, проходя через устройство, не смешиваются, что обеспечивается наличием двух каналов – для каждого потока свой собственный. Приточный воздух прогревается при этом благодаря теплу отработанного воздуха, который направляется к выходу из квартиры.

Приточно-вытяжная вентиляция квартиры

Монтаж центральной вытяжной вентиляции целесообразен только в комплексе с принудительной приточной вентиляцией. При этом приток воздуха могут обеспечивать как малопроизводительные клапаны, так и полноценная система принудительной вентиляции. В случае совместной работы производительность приточной и вытяжной вентиляции уравновешивается, а скорость воздухообмена подбирается в соответствии с нормами здорового микроклимата.

Преимущества приточно-вытяжных систем:

• Обеспечение идеальных параметров микроклимата во всей квартире;
• Гарантированное удаление неприятных запахов с кухни и санузла;
• Высокая эффективность в любое время года;

Недостатки приточно-вытяжных систем:

• Стоимость оборудования;
• Сложность монтажа;
• Занимают большой объем (вынужденный монтаж подвесного потолка);

Классификация

Типы рассматриваемой вытяжной вентиляции различаются на основе способа побуждения. Это следующие виды:

• Естественная.
• Механическая (или принудительная).

Различия также имеются в объемах помещений, вентилируемых территорий:

• Местные (локальные), вытягиваемые воздух на участке.
• Общеобменные (способные обеспечить обмен воздушных масс в доме, здании или квартире).

Какой бы ни была классификация, вытяжные вентиляции входят в комплект с приточным типом. Такая система осуществляет обмен воздуха, создает микроклимат, комфорт. Также любую вытяжную вентиляцию относят к канальной, так как отработанные массы всегда выходят через воздуховоды. Последние образуют сеть разветвлений.

Расчет

Проектирование вытяжной вентиляции является основным этапом устройства как бытовой, так и производственной системы. Бытовая вентиляция рассчитывается в основном исходя из нормируемого воздухообмена. Проектирование заключается в нахождении нужного параметра в нормах и правилах и расчета количества приточного и вытяжного воздуха для каждого из жилых помещений.

Для квартиры и дома существуют и активно используются СНиПы, в которых указан нормируемый воздухообмен для каждого помещения. Для квартир это СНиП 31-01-2003 «Здания жилые многоквартирные». При расчете необходимо вычислить объем каждого помещения его назначение, после чего определить количество воздуха, которое необходимо удалять или подавать в каждую комнату по следующим правилам:

• жилые помещения при площади на одного жильца до 20 м2 – 3 м3 воздуха на 1 м3 площади;
• жилые помещения с учетом того, что человека приходится более 20 м2 – 30 м3/ч на одного человека;
• кухня, оснащенная электрической плитой – 60 м3/ч;
• кухня с газовой плитой 100 м3/ч;
• кладовые – обмен 0,2 крат в час;
• помещения с котлами и другими газовым оборудованием – 100 м3/ч;
• ванные, санузлы и туалеты 25 м3/ч.

Аналогично берутся данные и для жилых частных домов. Для таких зданий актуальным является СНиП 31-02-2001 «Дома жилые одноквартирные». Также существуют свои нормы для промышленных и общественных зданий.

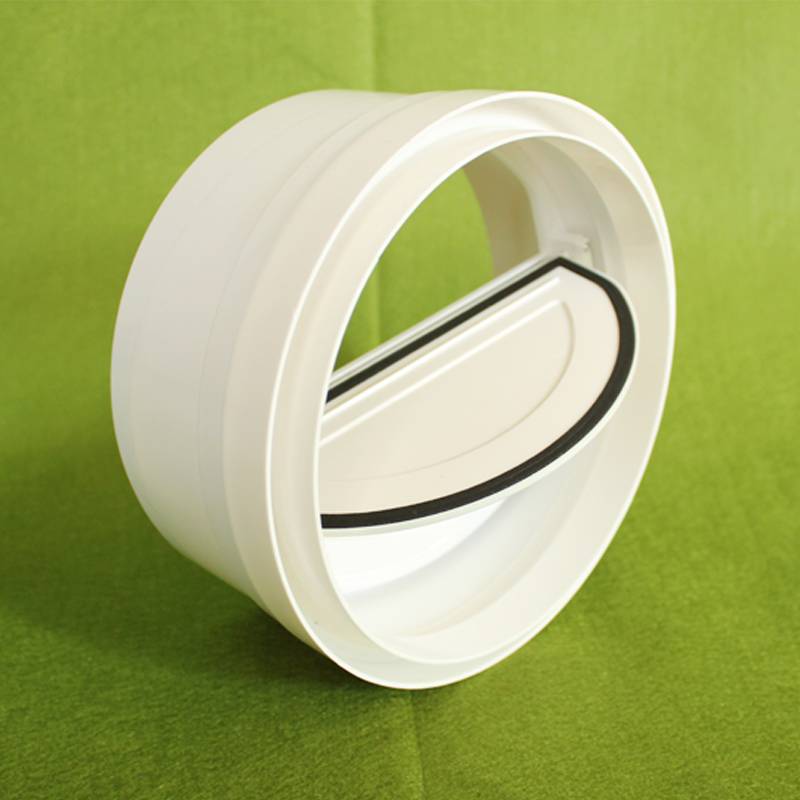

Клапан обратный на вытяжку

Отдельно стоит поговорить о том, как проводится расчет местной вытяжной вентиляции. В основном на производстве локальные вытяжные системы рассчитываются исходя из типа и количества загрязняющих веществ. Расчет производится таким образом, чтобы приток, замещающий вытяжной воздух, полностью разбавлял загрязнения до предельно допустимой концентрации. В расчете используется количество поступающего вещества за определенный период времени.

Усложняющие факторы

Практически любой объект современной архитектуры может быть выполнен на нескольких уровнях сложности. Не являются исключением и офисные помещения, в состав которых может входить ряд вспомогательных зон, требующих отдельного подхода к организации вентиляционных каналов.

Зоны для курения

Наиболее наглядным примером подобных дополнений является необходимость оборудования отдельной вытяжки для мест, где допускается курение. В нашей стране такие нововведения ещё не очень распространены, но в западных странах они присутствуют практически в каждом проекте вентиляции для офиса.

Нормы воздухообмена для «курительных» секторов значительно выше – до 100 м3/час на одного человека. Кроме этого, если специальная зона расположена непосредственно в помещении офиса, необходимо предусмотреть воздушную завесу, отделяющую данный сектор от остального помещения.

Серверные комнаты

Практически в любой крупной компании данные предприятия размещены на высоконадёжных серверах, установка которых производится в отдельных помещениях.

Для таких помещений необходим прецизионный контроль температурного и влажностного режимов, что тоже требует создания отдельного контура вентиляции.

Помимо необходимости сопряжения с высокоточными кондиционерами, трудность проектирования таких систем повышается из-за необходимости более тонкой очистки воздуха.

Дополнительная автоматизация

При проектировании инфраструктурных систем современных зданий необходимо всегда учитывать фактор энергетической эффективности. Один из способов существенно сэкономить на счетах за электричество – это установить модуль автоматического управления вентиляционным комплексом.

Эффект от такого решения достигается двумя путями:

• запуск силовых установок по показаниям датчиков (при превышения ПДК углекислоты, температурные колебания и пр.);
• перевод системы на минимальное энергопотребление в ночное и вечернее время (а также на любой другой нерабочий период).

Рекуперация

Учитывая что проект вентиляции для офиса – это практически всегда приточно-вытяжная система полного цикла, максимальные затраты энергии приходятся на нагрев входящих потоков.

Отметим, что для офисов затраты на подогрев воздуха ниже, чем, к примеру, в помещении актового зала. Это объясняется тем, что часть тепловой энергии непрерывно излучается в воздушную среду из работающего оборудования.

Но всё равно, при кратности воздухообмена в 3 единицы, потери на удержание требуемого теплового баланса весьма значительны. В виду чего, большинство современных проектов вентиляции для офисов оснащаются рекуператорными установками, позволяющими снизить затраты на подогрев воздуха на 70-80%.

Примечательно, что рекуперация в общественных зданиях оказалась настолько эффективной, что её применяют даже в бюджетных вариантах вентиляционных систем, состоящих из локальных стеновых модулей и кондиционеров.

Как определить, что в квартире неисправная система вентиляции

Многоквартирные дома оснащают естественной системой вентиляции. На кухне и в санузлах установлены специальные отсеки, через которые по каналам отработанный воздух выходит на улицу. Спустя несколько лет эксплуатации шахты загрязняются и хуже отводят воздушные массы.

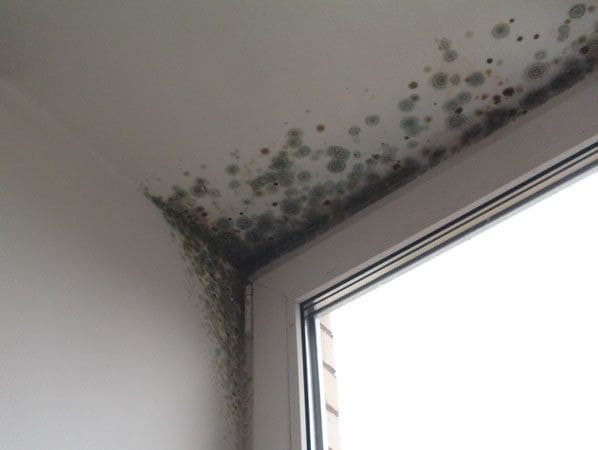

На то, что система вентиляции в квартире работает неисправно, указывают следующие признаки:

• повышенная влажность в ванной;
• образование конденсата на зеркалах и окнах;
• неприятные запахи в санузле;
• распространение дыма и пара из кухни по всем комнатам;
• спертый воздух в помещениях.

Приточная вентиляция в квартире решает эти проблемы, она обеспечивает постоянный поток свежего воздуха. Микроклимат становится комфортным для работы и отдыха.

Естественная вентиляция дома – что это, и почему ее недостаточно?

Естественная вентиляционная система в многоквартирном здании – комплекс вытяжных воздуховодов, в котором присутствует общий стояк, идущий от подвального помещения до крыши. Тяга воздуха в стояке образуется благодаря давлению, создаваемому разницей температур внутри и снаружи дома. Вытяжка функционирует тем сильнее, чем больше перепад температур

Важно и перпендикулярное действие ветра – когда он задувает горизонтально относительно стояка, и вытягивает вместе с собой воздух системы.

Если сказать кратко, то принцип работы естественной вентиляции строится на том, что воздух из помещений выводится без участия каких-либо дополнительных приспособлений, вроде вентилятора – исключительно естественным образом. Приточными каналами тут являются балконы и лоджии, двери и окна. Т. е. все конструктивные элементы и объекты, через которые уличные воздушные потоки могут свободно поступать в квартиру.

Функциональные части и ее назначение

Что такое приточная вентиляция? Принцип действия вентиляционной системы основан на использовании механических устройств, которые производят нагнетание воздушных масс. В результате повышения давления внутри помещения пропорционально возрастает скорость выведения использованного воздуха.

При этом для ускорения исходящего потока не предусмотрено никаких механических устройств, поскольку для его выведения наружу используются существующие вентиляционные каналы.

Простейшим примером подобной вентиляционной системы является установка нагнетающего вентилятора в форточку. В процессе его работы постепенно увеличивается объем воздуха внутри помещения, а его излишки выводятся наружу через вытяжки, сообщающиеся с общим вентиляционным стояком. Таким образом, производится компенсация недостающей циркуляции воздушных масс, вызванной излишней герметизацией окон и входных дверей.

Схема приточной системы с вентилятором

К сожалению, в подавляющем большинстве случаев, для организации полноценного воздухообмена в здании установки одного вентилятора недостаточно. Поэтому схема приточной вентиляции включает в себя, гораздо больше элементов и состоит из следующих конструктивных деталей:

• нагнетающий вентилятор;
• фильтры;
• калорифер или кондиционер;
• воздуховоды;
• шумопоглатители;
• защитные решетки.

Приточная камера имеет достаточно простую конструкцию и включает в себя лишь самые необходимые детали. Однако даже она при правильном расположении всех элементов способна обеспечить отличный воздухообмен внутри помещения. Устройство приточной вентиляции может включать в себя дополнительные детали, увеличивающие производительность системы и повышающие уровень ее автоматизации. Речь идет о специальных датчиках и реле, контролирующих уровень поступления свежего воздуха, его температуру и скорость потока. На основании полученных данных они активизируют либо отключают вентиляторы, установленные в помещении.

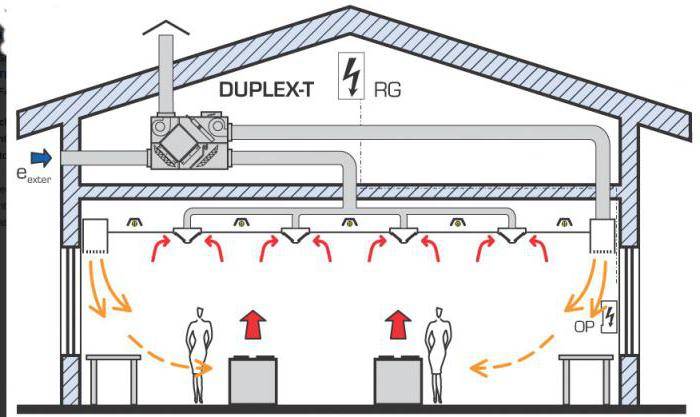

Устройство приточно-вытяжной вентиляции

Принцип действия приточно-вытяжной вентиляции основан на подаче чистого и свежего воздуха в помещение и выводу отработанного. Оба действия совершается одновременно. Чаще всего подобные установки ставят в загородных домах или коммерческих помещениях, площадь которых превышает 100 квадратных метра.

Приточно-вытяжная вентиляция в офисе

Преимуществами данного способа считается возможность дополнительного очищения, подогрева и увлажнения воздуха. Устройство состоит из воздушного клапана, воздухозаборной решётки, фильтра, калорифера, вентилятора, воздуховода, воздухораспределителя, шумопоглотителя и системы автоматики. Данный перечень является примерным и может быть дополнен другими элементами вентиляции.

Бризер – наиболее современный вид притяжной вентиляции, который позволяет одновременно подогревать и фильтровать воздух. На сегодняшний день существует огромное количество видов бризеров, разница которых заключается в функциональности. Так, вы можете подобрать для себя варианты с насыщением воздуха кислородом, активной защитой от аллергенов и бактерий и возможностью управления по Wi-Fi. Каждая модель рассчитывается конкретно на одно помещение.

К вытяжной вентиляции можно отнести вентилятор, который будет способствовать ускоренной откачки загрязненного воздуха из помещения. Как правило, подобные вентиляторы устанавливают на кухне или в туалете. Для проверки необходимости установки этой системы можно приложить полоску газеты. Если она прилипла, необходимости в установке вентиляторов в вентиляционную решётку нет. Если отвалилась, то нужда есть. Однако стоит отметить, что наиболее оптимальным видом считается совокупность приточной и вытяжной вентиляции.

Технический прогресс принёс для современного человека много новшеств, но вместе с тем, отодвинул от нашей естественной чистой среды обитания. Для решения одной из этих проблем великие умы продумали приточно-вытяжную систему вентиляции. Отныне она является необходимым условием для обеспечения комфортных условий и правильного воздухообмена. Конечно, Вы можете постоянно держать открытыми окна, но лишь в определённое время года и в хорошую, сухую погоду, но и в этом случае загрязненный выхлопами и аллергенами негативно отразиться на вашем здоровье.

Компания Horos на протяжении нескольких лет успешно справляется с решением подобных проблем. У нас Вы можете найти сертифицированное оборудование для приточной, приточно-вытяжной и вытяжной вентиляции с пятилетней гарантией. Наши консультанты всегда готовы помочь Вам в выборе и профессиональной установке данных систем. Стоит отметить, что монтаж можно приводить не только в стадии ремонта помещения, но и при чистовой отделке.

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

• Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
• При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
• Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м2 поверхности.

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

• среднюю температуру внутри и снаружи;
• геометрическую форму воздуховодов;
• шероховатость внутренней поверхности, которая зависит от материала труб;
• сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Устройство и принцип работы

Система притока свежего воздуха в помещения актуальна в наше время повсеместно. В ней нуждаются следующие объекты:

• промышленное производство;
• частное домовладение;
• торговые организации;
• различные сервисные центры;
• бизнес-центры.

Для создания движения воздушных масс с помощью работы электрических двигателей требуется значительное количество электрической энергии. Вентиляционное оборудование не только выводит отработанный воздух из помещений, но и обеспечивает поступление свежей его порции. При этом одновременно происходят процессы:

• очистки воздуха;
• его нагревания;
• его увлажнения.

Требования к вентиляции – это поэтапная замена воздуха, который находится в помещении. Сама система, функционируя, меняя отработанный воздух в помещении на свежие воздушные массы из внешней среды.

Вентиляционные возможности могут быстро регулироваться посредством усиления или уменьшения рабочих режимов двигателя, отвечающего за вентиляцию. Нередко вентиляционное оборудование является неотъемлемой частью дизайна интерьеров. Особенно это утверждение относится к промышленным объектам и торгово-развлекательным центрам. Есть несколько типов вентиляции, критериями которых являются:

• способ воспроизводимого давления;
• метод передвижения по воздуховодам;
• производственное и бытовое предназначение оборудования.

Современная техника позволяет значительно увеличивать давление воздушных масс и перемещать их на дальние дистанции. Такое качество очень полезно на производстве, например, в сталелитейной промышленности или при изготовлении муки или сахара.

Помимо главной функции, приточно-вытяжная вентиляция обеспечивает другие виды работ:

• подогрев;
• ионизацию;
• увлажнение воздуха.

Проще рассмотреть все этапы функционирования системы на конкретном примере:

• забор воздуха с улицы;
• удаление отработанного воздуха из помещения;
• прохождение системы очистных фильтров;
• нагревание с помощью специального устройства;
• подача чистого теплого воздуха на объект.

Обычно вентиляционное оборудование снабжается рекуператором – это теплообменная камера, в которой «встречаются», но не смешиваются теплые и холодные массы воздуха. При этом потоки обязательно проходят через специальные системы очистных фильтров.

Вентиляционное оборудование снабжено разнообразными датчикам контроля и управления. Чаще всего применяют такие девайсы:

• таймеры;
• устройства по поглощению шума;
• тестеры перегрузки и короткого замыкания;
• поддоны для сбора влаги;
• обогревательные блоки.
