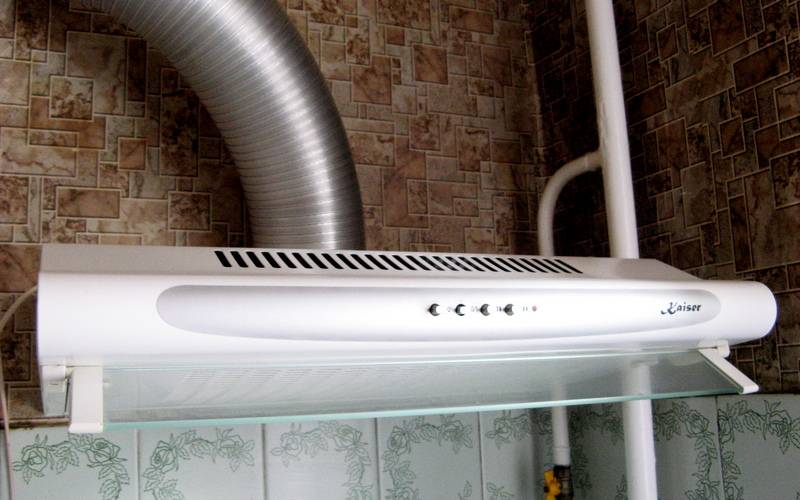

Кухонная вытяжка с выводом в вентиляцию и её установка

Естественная и принудительная вентиляция

СНиП устанавливают следующие нормативы для кухонных вентсистем:

• Объем воздухообмена для кухонь, оснащенных газовыми варочными плитами должен составлять не менее 100 м³ в час.
• Для кухонь, оснащенных электроплитами данный показатель чуть ниже – 60 м³ в час.

Существует два типа вентсистем, используемых для обеспечения вентиляции воздуха на кухнях – естественная и принудительная.

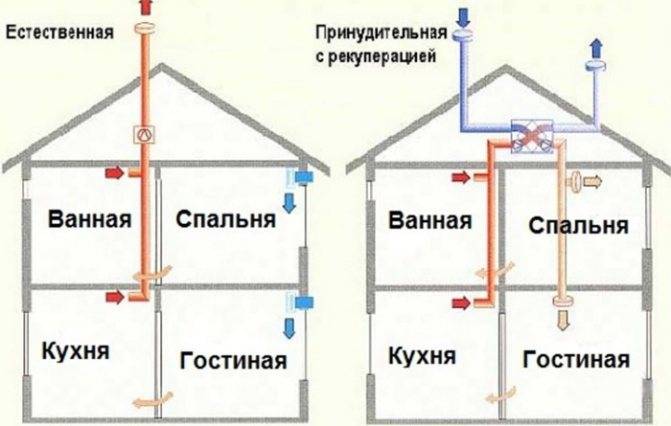

Естественная и принудительная вентиляция

Естественная вентиляция

Естественные вентсистемы работают по принципу разницы давления внутри помещений и снаружи. В данном случае для создания тока воздуха не используются никакие механические приспособления, вроде вентиляторов. Загрязненный вредными газами воздух удаляется из помещения по вентиляционным шахтам, обычно устанавливаемым в толще стен еще во время строительства дома.

Естественная вентиляция бывает двух типов:

• Организованная. Поступление воздуха происходит через специально устроенные приточные вентканалы и клапана.
• Неорганизованная. Специальные приспособления для притока воздуха извне отсутствуют. Приток осуществляется через неплотности и микрощели в оконных рамах и дверях, стенах и потолках.

С началом массового использования пластиковых окон и металлических входных дверей, снабженных уплотняющими прокладками, с неорганизованной вентиляцией могут возникать проблемы. Для обеспечения притока достаточных объемов свежего воздуха, потребуется устанавливать клапаны-рекуператоры, монтируемые в стенах или в оконных рамах.

Принудительная вентиляция

В работе принудительной вентиляции используются механические устройства – вентиляторы. Обычно они монтируются на вытяжных каналах, но возможна дополнительная установка вентиляторов и близ приточных отверстий. При значительной протяжённости вентиляционных ходов, дополнительные вентиляторы устанавливаются и внутри воздуховодов.

Конструкция настенного вентилятора

Несомненным плюсом вентсистем принудительного типа их больший объем работы в единицу времени, чем у естественной вентиляции. Благодаря этому легко обеспечиваются установленные строительными нормативами минимальные объемы воздухообмена – до 100 куб. м за час при наличии на кухне газовой плиты. Минусом следует признать зависимость от наличия электроэнергии и бесперебойной работы вентиляторов.

Рекомендуем ознакомиться: Шкаф управления вентиляцией

Монтаж

Установить и подсоединить вытяжку к вентиляционному каналу можно самостоятельно

Для этого следует лишь соблюдать ряд правил, на которые опытные специалисты рекомендуют обращать особое внимание

Навешивание корпуса прибора должно производиться в строгом соответствии с горизонтальным положением. Если в доме имеется строительный уровень, то людям, не имеющим опыта в установке вытяжек, необходимо им воспользоваться

От правильного расположения агрегата будет зависеть корректная работа вентиляторов и сила тяги.
Важно строго соблюдать рекомендуемое производителем расстояние между вытяжкой и варочной панелью. При установке прибора над электрической плитой это расстояние должно составлять 65 см

Над газовыми плитами вытяжки устанавливаются на высоту 75 см.

• Необходимо соблюдать предельно допустимый изгиб воздуховодной трубы, который не может превышать 90 градусов. В противном случае продукты сгорания газа и капельки жира будут оседать на внутренних стенках трубы, и со временем приведут к снижению её аэродинамических свойств и ухудшению тяги.
• При длине воздуховода, превышающей три метра, требуется установка дополнительного вентилятора.
• При соединении воздуховода с вентиляционной шахтой необходимо использовать трубы одинакового сечения. Если соединить широкую трубу с узкой, то значительно усилится уровень аэродинамического шума и пользоваться вытяжкой станет невыносимо.

• Нельзя пренебрегать установкой обратного клапана, предотвращающего появление обратной тяги при ветре или в случае, если температура на улице будет выше температуры внутри помещения.
• При монтаже воздуховода следует помнить, что установка более трёх колен значительно снижает эффективность отвода загрязнённого воздуха. Диаметр трубы при этом должен подбираться индивидуально с учётом сечения выходного отверстия вытяжки. Но в любом случае он не должен быть меньше 12 см.

• Розетку, в которую будет подключаться прибор, настоятельно рекомендуется заземлить. Это обусловлено контактом электроприбора с водяными парами и каплями жира, что в случае неисправности электрооборудования вытяжки может привести к короткому замыканию.
• При подсоединении воздуховода к общедомовому вентиляционному каналу, следует установить решётку. Это будет способствовать сохранению вентиляционного просвета, и не позволит трубе воздуховода его перекрыть.

Виды встраиваемых вытяжек по конфигурации

По конфигурации вытяжки могут быть горизонтальными и вертикальными – имеется в виду расположение относительно варочной панели. Горизонтальные приборы самые распространенные, располагаются они прямо над плитой, что позволяет им достаточно эффективно улавливать поднимающийся пар. Пример такого классического решения показан на фото ниже.

Вытяжка с выдвижной панелью и встроенным освещением

Если шкаф вам над варочной панелью не нужен, можно установить вертикальную вытяжку. Они также могут быть встраиваемыми, но не в мебель, а в стену. Вариант сложный в исполнении, поэтому их мы чаще можем наблюдать открытыми. Всасывающая панель у такой вытяжки наклонена под тупым углом по отношению к плите. Лучше втягивать пар помогает крышка, которая в открытом положении становится чем-то вроде улавливателя. Есть и модели устроенные по-другому.

Вертикальная вытяжка

Такая конструкция не совсем удобна в виду того, что на внутренних поверхностях будет активно скапливаться грязь и жир, а помыть их не так то и просто.

Как установить?

Для монтажа потребуется:

• перфоратор;
• отвёртка;
• дрель;
• рулетка.

1. Для установки вытяжки на стену нужно сделать отверстия перфоратором под установку крепежа. Заранее произведите замеры по высоте. Нижняя часть устройства должна находиться на расстоянии не менее 50 и не более 70 см от варочной поверхности. Если поставить ниже, основание устройства будет сильно нагреваться от плиты; выше — не будет засасывать воздух. Выставляйте метки по уровню, иначе агрегат будет перекошен. Это снизит его эффективность, так как часть потока воздуха будет уходить мимо вытяжки из-за небольшой кривизны всасывающей поверхности.
2. Закрутите крепёж на стене, аккуратно установите агрегат.
3. Проверьте, чтобы устройство встало на все посадочные места.
4. Включите прибор в сеть.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм. И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенки — 2-8 мм. Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Вытяжка для кухни с воздуховодом: конфигурации воздуховодов

Учитывая конфигурационные особенности, трубы делят на 2 типа. Отметим, что они одинаково успешно применяются в квартирах и загородных домах.

Жесткие конструкции. Речь идёт об алюминиевых, стальных или пластиковых изделиях

Главная особенность устройств этого типа – внутренняя поверхность остается всегда гладкой, что крайне важно для недопущения скопления жира, копоти и грязи. Ко всему прочему установка воздуховодов данного типа занимает минимум времени, физических усилий

Удобство эксплуатации нивелирует ключевой недостаток – высокую цену.
Гибкие решения. В 90% случаев речь идёт о гофрированных алюминиевых каналах. Сегодня популярностью пользуются пластиковые модели, угол размещения которых можно корректировать любым удобным образом. Главное преимущество этих изделий – их можно сжимать и растягивать абсолютно свободно. Длина такого короба не может превышать 3 м, потому как каждый последующий метр нивелирует уровень производительности на 7%.

Гибкие воздуховоды с фиксатором на конце

Без практических навыков самостоятельно установить металлические или пластиковые воздуховоды для вытяжки крайне сложно. Гораздо проще сделать это, при наличии гибких конструкций – гофры.

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

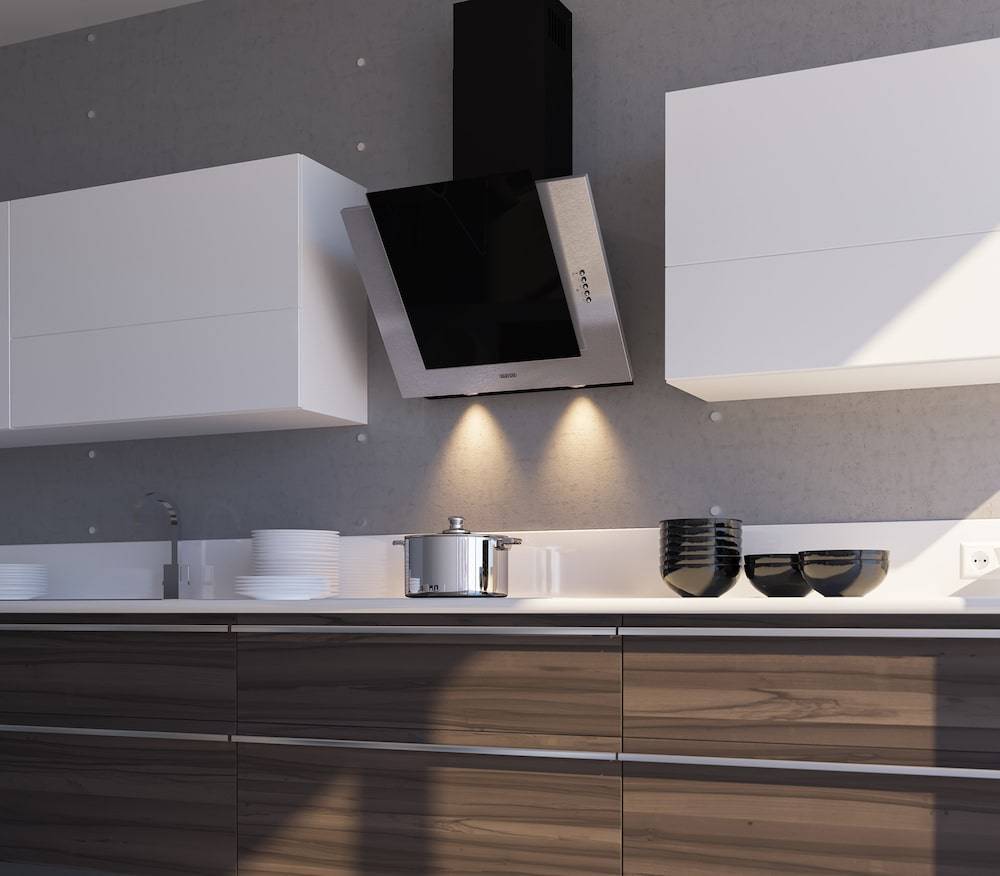

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

• Siemens и Bosch – проверенные десятилетиями «немцы»;
• интересные линейки шведского бренда Asko;
• одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

• российского производителя Elikor;
• украинского дебютанта Eleyus;
• немецкого новатора Kronesteel.

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

• непроницаемость трубы;
• наименьшие утечки воздуха;
• скорость удаляемого воздуха с соответствием СНиП;
• уровень шума не выше санитарных норм;
• теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Выбираем вытяжку

Немаловажную роль при выборе играют габариты, то есть ширина, высота и глубина. Чтобы добиться оптимальной эффективности от функционирования вытяжного агрегата, требуется максимально точно расположить его над газовой плитой. Естественно, вытяжка по своим размерам должна совпадать с площадью варочной поверхности или для достижения еще большего эффекта быть на 15 см шире.

Следует заметить, что встраиваемые модели снабжены выдвижной частью, которая способствует увеличению площади рабочей поверхности агрегата, дополнительная функция является выгодным отличием от классических вариантов, не обладающих такими свойствами. В случаях с угловыми, купольными и островными вытяжками при применении нестандартных способов монтажа существенную роль играет величина площади рабочей поверхности.

Очень важно перед покупкой определиться с нужной высотой вытяжки. Она выбирается с учетом высоты потолка, чтобы не нарушать нормы безопасной эксплуатации, которые регламентируют минимальное расстояние между устройством, обеспечивающим фильтрацию и варочной панелью в 75 см. Не стоит стараться по собственной инициативе уменьшить расстояние, чтобы избежать неприятных последствий в виде пожара или порчи аппарата

Также не рекомендуется его превышать, чтобы не снижать эффективности работы

Не стоит стараться по собственной инициативе уменьшить расстояние, чтобы избежать неприятных последствий в виде пожара или порчи аппарата. Также не рекомендуется его превышать, чтобы не снижать эффективности работы.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Выбор и монтаж вентиляционных каналов

Существует два вида вентиляционных труб для вытяжки – это пластиковые изделия и гофрированные трубы. Последняя разновидность пользуется большим спросом, так как она имеет множество достоинств.

К преимуществам гофрированных труб следует отнести:

1. Простоту монтажа. Изделие изготавливается из тонкого алюминия, благодаря чему гофру можно будет изогнуть и повернуть так, как потребуется.
2. Возможность быстро изменить длину. Если труба оказалась слишком длинной, то лишнее можно отрезать при помощи обычных ножниц. А когда расчеты были осуществлены неверно, то гофру без каких-либо проблем можно увеличить – элементы быстро и хорошо соединяются между собой.
3. Небольшой вес. Материал очень легкий, благодаря чему можно сэкономить на дополнительных крепежных элементах и уменьшить время, необходимое для монтажа вентиляции.
4. Дешевизну. Покупатель с любым уровнем дохода сможет позволить себе приобрести гофру.

Но при монтаже этого материала нужно быть предельно аккуратным. Ведь гофра очень податлива и сильное нажатие может оставить на изделии некрасивую вмятину.

Вообще рекомендуется использовать пластиковые вентиляционные трубы. Такого рода изделие имеет гладкую внутреннюю поверхность, благодаря чему поток не будет тормозиться о стенки и терять свою скорость. К тому же материал отличается дешевизной, отсутствием подверженных окислению элементов, а также безопасностью для жизни и здоровья человека.

Чтобы своими руками подключить воздуховод к вентиляции, необходимо соединить пластиковый фланец вытяжки с гофрой или пластиковой трубой, вставить такой же элемент в вентиляционную решетку и скрепить всю конструкцию при помощи строительных хомутов

Уровень шума вытяжки

вытяжка работает по принципу аспирации с шумопоглощением

В современных жилищах кухни прилегают к спальням и гостиным, поэтому уровень шума очень важен. Постоянно гудящая вытяжка вызовет головную боль и утомление.

Чем мощнее вытяжка, тем она шумнее работает. Но ответственные производители (например, BOCSH, Siemens, Samsung) умудряются за счет специальной формы лопастей, установки парных вентиляторов и дополнительной звукоизоляции добиться довольно тихой работы при впечатляющей производительности.

Для справки уровни шума в разных помещениях, в децибелах:

• в тихом помещении – 30;
• шепот человека – 35;
• лучшие вытяжки или тихая музыка – 40;
• человеческая речь на расстоянии 2,5 и шум средней по качеству вытяжки – 50.

Не следует приобретать вытяжку с уровнем шума выше 50 децибел. Она будет беспокоить жильцов квартиры. Лучшие вытяжки издают шум 44 децибела, а при максимальной мощности не более 70.

Чтобы максимально уменьшить шум, разработаны модели с внешним мотором. Двигатель размещают на выходе воздуховода. Это кухонные вытяжки, подключенные к вентиляции.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

• работа установки сопровождается сильным шумом;
• грамотный монтаж воздуховода по силам выполнить только специалисту;
• сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Инструменты и материалы для монтажа

Необходимо заранее приготовить материалы и инструменты, которые потребуются в процессе работы. Чтобы установка кухонной вытяжки прошла без трудностей, не стоит полагаться на то, что в комплекте с аппаратом будут прилагаться все необходимые крепежные элементы. К минимуму инструментов, которые понадобятся в процессе монтажа, относятся:

• перфоратор;
• крепежные элементы;
• набор отверток;
• молоток;
• строительный уровень;
• треугольник;
• карандаш;
• отвес;
• стремянка.

Для проведения работ по установке вытяжки для кухни с отводом и без него следует заблаговременно приобрести необходимые дополнительные материалы для монтажа, в т. ч.:

• монтажную пену;
• хомуты;
• зажимы для крепления кожуха;
• вентиляционную гофру;
• силикон;
• сетку от насекомых и летучих мышей;
• решетку с отверстием.

Устанавливая вытяжку на кухню, можно использовать строительный скотч для формирования карманов под отметками, где будет проводиться сверление. В этом случае крошка и пыль при работе перфоратора будут не разлетаться по помещению, а падать в специально обустроенные для этого карманы.

Кроме того, нередко требуется установка дополнительного устройства для препятствования обратной тяге. В процессе работы механизма клапан поднимается, что позволяет устранять из помещения загрязненный воздух. После прекращения работы аппарата клапан закрывается, исключая появление обратной тяги.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

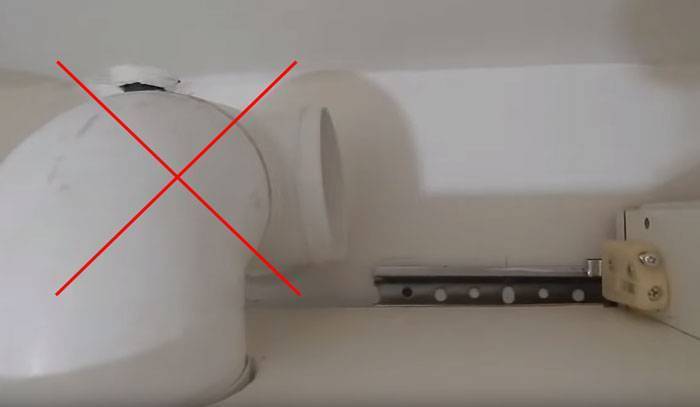

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.
