Как подключить вытяжку на кухне: подключаем вытяжку к вентиляции правильно

Почему все ставят, а нам нельзя?

В старых домах вопрос с вытяжкой никогда не поднимался, поэтому все устанавливали прибор и подключали его к вентиляционной шахте, чтобы избавиться от запахов приготовления еды. Также отсутствие проблем при установке объясняется тем, что в устаревающем жилом фонде использовали индивидуальные каналы для воздухообмена. У каждой квартиры была собственная шахта, к которой никто из соседей не может подключиться.

В современных домах, особенно в многоэтажных новостройках, для ускорения строительства и стандартизации воздухообмена используют общую вентиляционную шахту. Конструкция предусматривает ответвления для каждой квартиры и один общий выход воздуха. Если шахта массивная, в ней присутствует несколько каналов, изолированных друг от друга. Это требуется для разделения вентиляции ванной комнаты, туалета, кухни и т.д.

Важно понимать, что законы предназначены исключительно для квартир, где используется газовые плиты. Дело в том, что наличие вытяжки ухудшает работу естественной вентиляции и в квартире может накапливаться газ

Без притока свежего воздуха помещение становиться резервуаром для опасного вещества, а при достижении критической концентрации ситуация переходит в статус взрывоопасный. Варианты «держать открытой форточку» или «помещение постоянно проветривается» не смягчают ситуацию, ведь нельзя постоянно контролировать вентиляцию квартиры. Воздухообмен обязан быть естественным и правильным!

Если все соседи ставят вытяжку, не следуйте их примеру. За несоблюдение правил владелец квартиры будет оштрафован, а также его вынудят демонтировать устройство. Не следуйте глупым примерам, ведь речь идет не про нарушение правил, а про безопасность жизни.

Каким должен быть воздуховод

При монтаже встроенной вытяжки может использоваться пластиковые или металлические (гофра) воздуховоды.

Недорогой воздуховод — это гофра

Пластик

Чаще устанавливают пластиковые трубы – они легкие, с хорошей шумоизоляцией, легко монтируются. Трубы из ПВХ могут быть либо круглого сечения, либо прямоугольного. Установку вентканала производят вверху над навесными шкафами кухонного гарнитура. При покупке пластиковых труб необходимо приобрести «Г» образные переходы и герметик.

Гофра

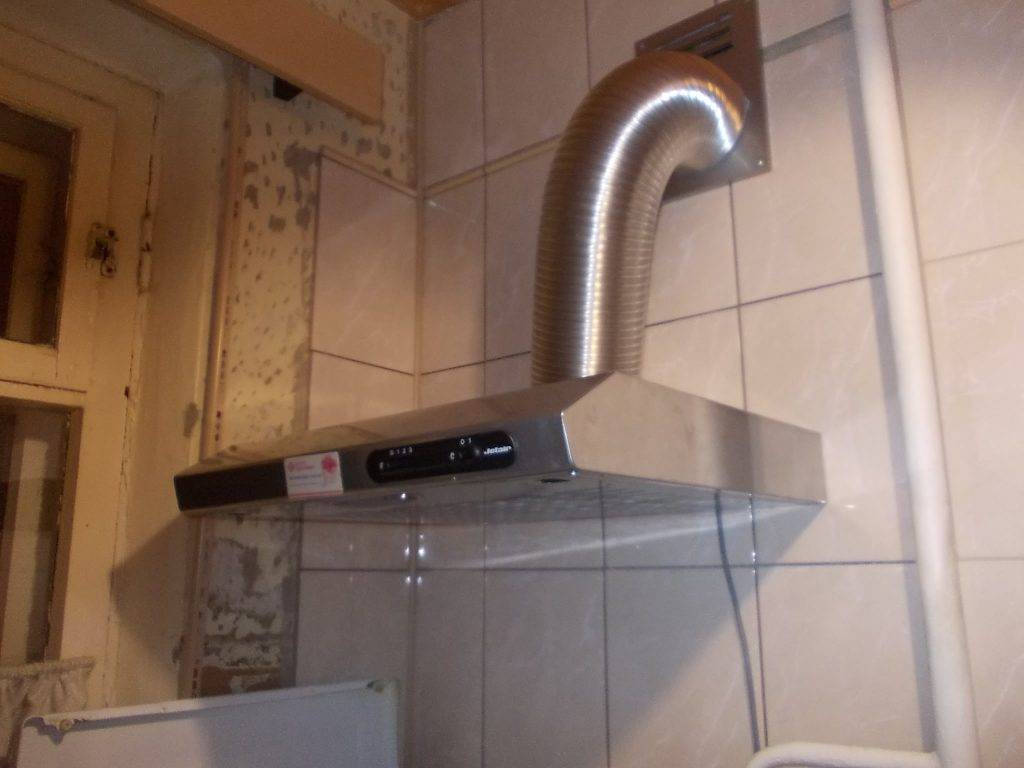

Также чтобы соединить вытяжку с вентиляцией на кухне используют гофрированные воздуховоды – это более бюджетный вариант по сравнению с ПВХ материалами. Гофры производятся из тонкослойного алюминия. По шумоизоляции этот материал намного хуже пластика. Переходники покупать не надо, так фиксация обеспечивается за счет хомутов. Гофра растягивается до нужных размеров. При монтаже лучше, чтобы «гармошка» была хорошо вытянута – уровень шума снизится значительно.

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Общие требования

Кухонная вытяжка относится к приборам с низким энергопотреблением (до 500 Вт), поэтому специальных требований к ее подключению нет. Большинство моделей присоединяется к обычной электрической розетке с заземлением. Если выделенной точки подключения не предусмотрено, то подключаются к ближайшей доступной.

Несколько сложнее подключить вытяжку, у которой производитель не предусмотрел электрический шнур. В этом случае придется подсоединиться к сети напрямую электрическим проводом.

Высоту установки и расположение выбирайте исходя из вашего удобства.

Точку подключения монтируйте в незаметном месте, но так, чтобы к ней был хороший доступ.

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

  • убирают кухонную утварь, текстиль и предметы декора;
  • накрывают мебель и технику;
  • застилают плотной тканью пол в районе монтажа;
  • освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

  1. Островные – над плитой, расположенной в центре комнаты.
  2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
  3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

  • ПВХ;
  • полипропилена;
  • полиуретана;
  • виниуретана;
  • пластика;
  • полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

  1. Высверливают отверстие в стене для установки станины.
  2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
  3. Крепят станину к стене и устанавливают перфоратор.
  4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
  5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
  6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
  7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
  8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Порядок установки и правила подключения

Не зависимо от принципа работы и типа конструкции, кухонная вытяжная система должна быть установлена с соблюдением элементарных правил техники безопасности. Минимальное расстояние от варочной поверхности колеблется от 650 до 900 мм в зависимости от типа плиты. Если установить вытяжку ниже рекомендуемой высоты, вероятность перегрева и выхода из строя прибора значительно возрастет, а это уже грозит возгоранием. Если превысить рекомендуемое расстояние и установить вытяжку слишком далеко от плиты, она не сможет втягивать весь загрязненный воздух.

Подключение вытяжки к вентиляции производится при помощи гофрированной или пластиковой трубы

Рекомендуемая высота крепления вытяжки:

  1. Для электроплит – на расстоянии 650 – 700 мм;
  2. Для газовых плит – на расстоянии 750 – 900 мм.

Крепление устройства

Как правило, для закрепления определенного типа вытяжки на стене, в углу, на шкафчике или на потолке, есть крепежные элементы, входящие в комплект поставки

Для правильного крепления вытяжки важно соблюдать инструкцию, которая входит в комплект. Для проделывания отверстий в поверхности для крепления вытяжки нужно приложить модуль, сделать разметку согласно уровню и затем уже сверлить дыры

1 Разновидности вытяжных установок – что нужно знать?

При приготовлении пищи на кухне следует обеспечивать постоянную рециркуляцию воздуха в помещении. Пар от варочной плиты, ароматы подгоревшей еды, запотевшие стекла в окнах приносят обитателям жилища мало радостей. Чтобы защитить кухню от частиц жира, оседающих на стенах и потолке, гари и копоти, достаточно установить в ней хорошую вытяжку. Такой агрегат в наши дни является обязательным атрибутом помещений в доме и квартире, где готовится пища.

Выдвигающаяся вытяжка

Рекомендуем

Вытяжки делят на несколько типов. Существуют проточные, циркуляционные и комбинированные агрегаты. Первые позволяют максимально производительно и эффективно вытягивать воздух из кухни через вентиляционную шахту. Проточные вытяжки – самые популярные среди отечественных потребителей.

В циркуляционных устройствах очистка загрязненного воздуха производится при помощи угольных фильтров. Они встроены в корпус вытяжки. Такие аппараты не нужно подключать к вентиляции. Их монтаж производится быстро. Но очистной потенциал циркуляционных агрегатов оставляет желать лучшего. Комбинированные приборы функционируют и автономно (не нужно подсоединять к вентканалу), и в стандартном вытяжном режиме.

Рассмотрим, как подключить вытяжку к вентиляции. Но прежде отметим, что порядок монтажа оборудования для очистки воздуха на кухне зависит от его типа. С этой точки зрения вытяжки делят на:

  • Встраиваемые. Их прячут в стол либо навесной шкаф.
  • Подвесные (стандартные, плоские). Крепятся под шкаф, который устанавливается над варочной поверхностью.
  • Угловые. Монтируются в угол помещения.
  • Настенные. Размещаются на стене прямо над плитой.
  • Островные. Крепятся к потолочной поверхности. Предназначены для островных кухонь.

Важно! Расстояние от плиты до вытяжки должно выдерживаться на уровне 0,6–0,9 м

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Они думают, что от низа до верха идет один общий канал 110*150мм с “дырками” на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите – естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Что понадобится

Если при проектировании кухни вы по какой-то причине не предусмотрели точку подключения для вытяжки, придется установить новую или подключить прибор к электроэнергии дополнительным проводом (шлейфом).

Для работы вам понадобится следующий набор инструментов:

  • отвертки;
  • индикатор напряжения или мультиметр;
  • перфоратор с набором буров (при установке дополнительной электроарматуры);
  • кусачки;
  • пассатижи;
  • электрический провод сечением 2,5 кв. мм;
  • розетка с коробкой;
  • изолента;
  • пластиковый короб для провода (если предполагается сделать открытую проводку).

Если вы захотите проложить скрытую проводку, понадобится штроборез. Но прокладка такой проводки неизбежно испортит уже сделанный ремонт и потребует значительного объема работ.

Ошибки подключения

1

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение “выключатели”, до “распределительные устройства” и “устройства управления”.

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании “устаревших” правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники – https://cable.ru, Кабель.РФ

Как закрепить систему на стене

Вне зависимости от варианта подводки, следует задуматься над тем, как зафиксировать воздуховод на стене.

Тут работает несколько правил:

  • на пластиковых воздуховодах предусмотрены специальные крепления. Они представляют некое подобие защелок;
  • защелки сначала фиксируются на стене посредством дюбелей;
  • шаг монтажа выбирайте с учетом кривизны трассы. Как правило, оптимальным является шаг в 50-60 см;
  • трубы с усилием вставляются в готовые защелки;
  • если используется гофра, фиксация проводится при помощи хомутов. Допустимо применять специальные пластиковые затяжки большого размера.

Для крепления конструкции на потолке можно использовать тот же метод. Если следует выдержать определенное расстояние, используйте перфорированные подвесы от гипсокартонных систем. Они фиксируются на потолке, а к ним – сам воздуховод.

Что представляет собой монтаж вытяжки в доме или квартире

Что представляет собой монтаж вытяжки в частном доме? Определившись с перечисленными выше моментами, можете приступать к установке вытяжки своими руками. Отмечаем, что для решения данной задачи приобретать особый инвентарь вам не нужно – достаточно стандартных бытовых инструментов. Единственное исключение – это электрический лобзик, который всегда можно взять напрокат.

Схема монтажа вытяжки

  1. Изготовление короба с хлопушкой. Последнюю рекомендуется сначала расположить на шкафу, а далее – закрепить в вентиляционном окошке посредством монтажной пены. К шкафу подсоединять ее следует при помощи силикона или крепкого клея – это нужно, чтобы свести на нет возможный резонанс. Особо внимательно подходите к точности разметки – во избежание нестыковок.
  2. Работа со шкафом. Высвободив его, приступайте к выпиливанию отверстий с помощью электролобзика. Делая отверстие под вытяжку, соблюдать предельную точность не требуется, так как в подобной ситуации незначительные огрехи не заметны. Далее в верхней части шкафа нужно вырезать отверстие квадратной формы для окошка хлопушки, предусматривая припуск в 4 +/- 1 мм для каждой стороны.
  3. Установка гофра. Расположив шкаф «на спине», приступайте к размещению в нем гофрированной трубы необходимой длины. Верхний ее край сформуйте в прямоугольник или квадрат (в соответствии с формой окошка), а после – вставьте в верхнее отверстие. Касаемо углов, то их следует надрезать и примерно на 15-20 миллиметров отогнуть наружу.
  4. Монтаж хлопушки. Данный этап, который предусматривают правила установки вытяжки, как и перечисленные выше, также можно выполнить самостоятельно. Свой смонтированный с гофром шкаф подвешивайте на место, а на отогнутые края гофра нанесите слой силикона – сплошной линией, без прерываний. Подождав 30-40 минут, покуда последний окончательно не схватится, приступайте к задуванию пространства между коробом хлопушки и окошком вентиляции при помощи строительной пены.
  5. Установка вытяжки. Своими руками сделать это большого труда не составляет, но и спешить здесь также не рекомендуется. Перед тем, как крепить вытяжку, нужно аккуратно вставить ее в соответствующий вырез шкафа, а собирать конструкцию следует при помощи саморезов. После наденьте на патрубок гофр, который необходимо закрепить посредством хомута или проволоки. Стоит также учитывать, что правила по установке вытяжки не предусматривают использование герметика при подсоединении к ней гофра – во избежание трудностей с чисткой и ремонтом в будущем.
  6. Подключение смонтированного устройства к электросети. Для этого можно использовать как обычную розетку, так и отдельный автомат. Прежде всего подсоединяйте заземление; учитывайте, что выполнение всех операций по подключению вытяжки в частном доме своими руками должны осуществляться при выключенном электропитании.
  7. Монтаж декоративного колпака.

А как производится установка вытяжки своими руками в случае, если настенный шкаф отсутствует?

Если же последние использовать нецелесообразно (например, когда нужно сделать крепление вытяжки над газовой плитой), то рациональнее всего применять саморезы-шпильки, оснащенные резьбой для соединения с вытяжкой на нужном удалении от стены.

И последнее. Рассказав о том, как повесить вытяжку и как установить кухонную вытяжку, следует выделить еще один важный момент

Данное устройство проработает в разы дольше, если уделять должное внимание его очистке от гари, жира и налипшей пыли. Делать это следует хотя бы раз в 6 месяцев, используя высокоэффективные чистящие составы

Также, желательно проявлять осторожность во время чистки тонкого гофра – во избежание его механических повреждений. https://www.youtube.com/embed/w3nTL0GI4zo

Устройство и принцип работы вытяжной системы

В конструктивном плане вытяжная система достаточна проста. Она состоит из двигателя, приводящего в движение вентилятор, а также из нескольких фильтров, способных задерживать гарь, копоть и посторонний запах. Вентилятор создаёт воздушную тягу и заставляет грязный воздух проходить через фильтры, очищая его при этом от различных элементов. По принципу функционирования вытяжная система может быть проточной или циркуляционной.

Вытяжка циркуляционного типа

Данная вариация устройства не пользуется большой популярностью. И это обусловлено не только его высокими ценовыми показателями. Проточная вытяжка более практична и многофункциональна. Отдельные модели такого устройства способны также работать в режиме циркуляции.

Циркуляционные вытяжки при помощи тяги, созданной вентиляторами, поглощают загрязнённый воздух, очищают его посредством фильтров и возвращают воздушные массы в помещение. В таких системах чаще всего используется два фильтрующих элемента. Один из них предназначен для очистки копоти и жира, а второй — для очистки воздуха. Чтобы они могли функционировать на протяжении большого временного промежутка, регулярно необходимо проводить комплекс мероприятий по очистке фильтрующих элементов.

Фильтр, используемый для очистки жира и копоти, в большинстве случаев изготавливается из флизелина или синтепона. В последнее время всё большей популярностью пользуется металлическая вариация элемента. Такой фильтр может использоваться достаточно долго, однако периодически необходимо мыть его в растворе, приготовленного из средства для мытья посуды. Вместо одного большого металлического фильтра может использоваться несколько маленьких.

Фото: фильтр для кухонной вытяжки ДО и ПОСЛЕ очистки

Вытяжка проточного типа

В этом случае воздух, который попадает внутрь вытяжной системы, не возвращается в комнату, а выходит наружу. Проведение монтажных работ в этом случае будет несколько сложнее, так как возникает необходимость в дополнительной установке труб для дымохода. Кроме этого, следует разрешить вопрос, касающийся подключения вытяжки к .

Вытяжка проточного типа способна более эффективно бороться с загрязнениями. Вследствие создания перепада температурных показателей на кухню поступает свежий и очищенный воздух. Характерной особенностью такой системы можно также назвать факт отсутствия угольного фильтра. Вместо него используется жироулавливающий фильтрующий элемент.

Кроме этого, здесь устанавливается дополнительный фильтр, который защищает детали вытяжной системы от оседания жира и частиц пыли. Модели, не содержащие этих элементов, нуждаются в более кропотливом уходе.

На какой высоте от плиты следует устанавливать?

Это будет зависеть от модели вытяжки, которую выбрали.

К каждой из них есть инструкция, в которой написано, на каком расстоянии монтировать устройство.

Обычно устанавливают вытяжку между 65 и 90 сантиметрами от плиты.

Нижний порог превышать категорически не рекомендуется, так как может начать плавиться сама вытяжка, или отдельные её детали.

Верхний порог можно оптимизировать под ваш рост, а точнее, под рост хозяйки, которая будет готовить.

Рассмотрим, как производить установку вытяжного устройства, в зависимости от выбранного варианта.

ВАЖНО! Для электрической плиты порог ещё ниже, 65–70 сантиметров, а для газовых плит выше ― 75–90 сантиметров

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

  • Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
  • Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Подключение вытяжки к электричеству

Поскольку кухонные вытяжки относятся к категории бытовых электрических приборов, то с их подключением проблем не наблюдается, тем более что их потребляемая мощность редко превышает 1000 ватт. Желательно, чтобы каждый электрический прибор имел заземление, хотя не всегда это можно предусмотреть.

Подключить вытяжку через клеммники Ваго

Заземление или зануление можно сделать в том случае, если в квартире или в доме осуществляется капитальный ремонт. В таком случае, задача по подключению вытяжки на кухне значительно упрощается. Для этого в щитке освещения следует отыскать точку, в виде приваренного болта, который соединяется с корпусом электрического распределительного щитка. Как правило, эта точка имеет связь с заземлением электрической подстанции. В качестве заземляющего проводника, допустимо использовать одножильный или многожильный провод, сечением не меньше 2,5 мм квадратных. Лучше использовать провод в термостойкой изоляции.

Как правило, в наше время, при покупке электрических бытовых приборов, некоторые из них не комплектуются проводом с вилкой, при этом есть модели с наличием провода и вилки, а есть модели, у которых провод есть, а вилки нет. Такие вытяжки можно подключать и без вилки, но это не очень хороший вариант. Если вытяжку придется снимать, чтобы почистить, то это не совсем удобно, поскольку на отключение такой вытяжки уйдет немало времени, да и на подключение тоже. Поэтому, лучше пойти в магазин, купить вилку и подключить ее к проводам. В таком случае, чтобы отключить или подключить это устройство, достаточно вытянуть или вставить вилку в розетку. Если имеется заземление, то нужно купить вилку с заземляющими штырьками, а если заземления нет, то подойдет самая обычная вилка, но лучше под евророзетки, поскольку бывшие советские розетки уже не пользуются спросом. Дело в том, что они ненадежные, да и предназначены они для отечественных вилок, у которых контакты имеют меньшую толщину.

Разновидности кухонных вытяжек

Современные производители выпускают много разнообразных моделей кухонных вытяжек. Чтобы ориентироваться в этом многообразии, нужно ознакомиться с классификацией, которая приведена ниже.

Бытовые модели различаются по способу работы и по особенностям расположения и монтажа в кухонном помещении. От этого зависят нюансы их установки и подключения к сети.

Вытяжки могут отличаться по принципу работы:

  • проточная, или вытяжная. Загрязненный воздух удаляется из кухни через специальный воздуховод, который соединяет воздухоочиститель и общедомовую шахту вытяжной вентиляции;
  • рециркуляционная. Нагретый воздух от поверхности плиты, содержащий загрязнения, прогоняется через систему фильтров, где очищается от примесей. Далее он возвращается на кухню;
  • смешанная, или комбинированная. Эта система предполагает, что прибор может работать в обоих вышеописанных режимах. Большинство выпускаемых в настоящее время моделей поддерживает данную схему работы.

По особенностям расположения и монтажа можно выделить 5 больших групп среди рассматриваемых приборов:

  • настенные. Крепятся к стене над кухонной плитой. Многообразие моделей позволяет выбрать подходящий по дизайну вариант для любого гарнитура кухонной мебели;
  • подвесные. Имеют, как правило, плоский корпус. Вытяжки этого типа устанавливаются под навесным шкафчиком над варочной поверхностью;
  • встраиваемые. Монтируются внутри подвесного кухонного шкафа. Рабочая панель вытяжки заменяет днище шкафа и расположена над поверхностью плиты, что позволяет прибору без проблем очищать отработанный воздух. Со стороны такие воздухоочистители практически незаметны;
  • угловые. Незаменимы в небольших помещениях. Устанавливаются в углу кухни, позволяя сэкономить полезное пространство;
  • островные. Эти модели используются в больших помещениях, которые оборудованы кухонным островом. Отсюда и их название. Вытяжка подвешивается к потолку над зоной приготовления пищи, расположенной посередине кухни.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
