Как правильно сделать вытяжку в подвале и погребе гаража

Расположение вытяжной трубы

Важный момент: чтобы обеспечить оптимальный воздухообмен, недостаточно только обеспечить приток свежего воздуха извне. Постепенный нагрев и неизбежные испарения от хранимых овощей приведут к образованию конденсата на потолке и стенах подвала. Это приводит к постепенному разрушению кирпича и бетона, а также фундаментных блоков гаража, а это прямая угроза для жизни. Именно поэтому вентиляция в подвале гаража должна обеспечить вытяжку воздуха из погреба наружу. Забор теплого воздуха происходит непосредственно под потолком, ведь именно туда он направляется при нагреве. Для того чтобы вытяжная труба максимально успешно решала эту задачу, необходимо учитывать несколько важных нюансов.

Полезные советы для монтажа вытяжной трубы:

  • Конец трубы необходимо установить непосредственно под потолком погреба. Высота расположение не менее 150 сантиметров, желательно сделать ее до двух метров, чтобы конец трубы не мешал находящемуся в погребе человеку.
  • Снизу необходимо сделать съемный контейнер для сбора конденсата. Его необходимо периодически проверять и очищать. Можно обойтись поставленным ведром или другой емкостью, но такая эксплуатация будет неэффективной и проблемной. В продаже есть специальные варианты для таких целей, но большинство домашних мастеров делают такие приспособления своими руками.
  • Монтаж вытяжной трубы также не должен происходить в непосредственной близости от стен подвала. Необходимый зазор обеспечит целостность бетона фундаментных блоков. Для этого используют кронштейны и распорки. На этом этапе очень помогут пластиковые системы водослива, по аналогии с монтируемым водостоком с крыши. Пластик не отличается прочностью, в отличие от металлических труб, но он не подвержен гниению и коррозии, а также характеризуется легким весом и значительным сроком службы.
  • Верхний конец трубы должен возвышаться под крышей гаража примерно на 40 – 50 сантиметров, чтобы обеспечить правильный отток воздуха. Нельзя выводить трубу в гаражное помещение или надстройку над погребом. Эффективность вентиляции в этом случае будет сведена к нулю, ведь воздух и конденсат все равно попадут в используемые помещения.
  • На конце трубы необходимо продумать колпак от попадания осадков. Можно также установить мелкую сетку, чтобы исключить попадание насекомых и мелких птиц. Эта проблема особенно часто стоит для использования в частном секторе, где в погреб могут попасть самые неожиданные гости, как вариант — летучая мышь или крупное насекомое.
  • Вытяжная вентиляция в обязательном порядке должна монтироваться вместе с приточной, иначе должного эффекта воздухообмена не будет. Все вместе это называется естественной вентиляцией и представляет собой простую схему для воздухообмена. Улучшать ее эффективность для небольших помещений, как правило, нет необходимости. Если же речь идет о крупных и промышленных зданиях, вентиляцию погреба можно сделать с принудительной циркуляцией воздуха.
  • Наружный конец трубы, которых находится вне стен помещения, нуждается в утеплении. Слишком стараться, как в случае в приточной трубой нет необходимости, достаточно позаботиться, чтобы внутрь не попали осадки даже при сильном ветре. Это может привести к обледенению трубы и снижению ее проходной способности.

Не следует также забывать, что в подвале гаража могут скапливаться вредные выбросы от автомобиля и использования химических веществ в ремонтных работах. Это негативно отразиться на качестве и безопасности продуктов питания, сберегающиеся в погребе, поэтому система вентиляции просто необходима. Чтобы исключить отравления такими газами при работе внутри гаража, следует позаботиться о достаточной вытяжке воздуха из этого помещения.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

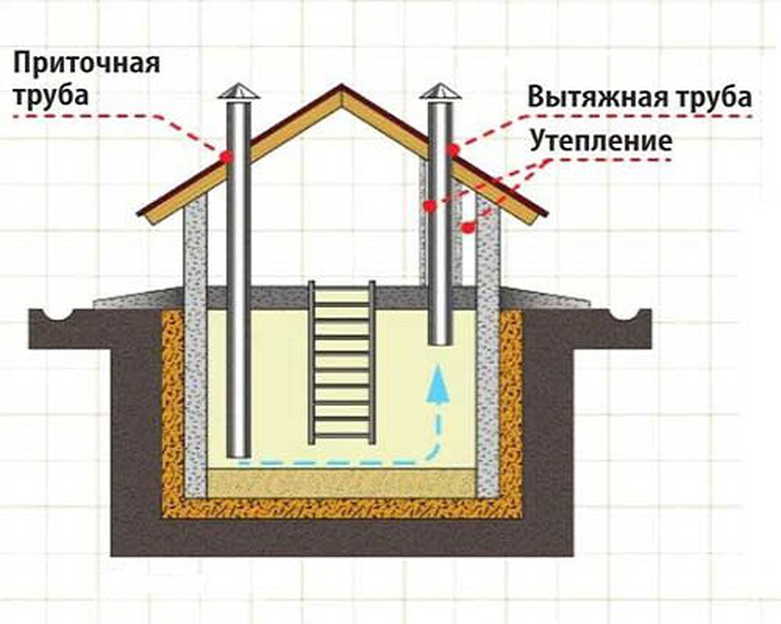

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

  1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
  2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
  3. Резервуар для сбора конденсата
  4. Мелкоячеистая сетка
  5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

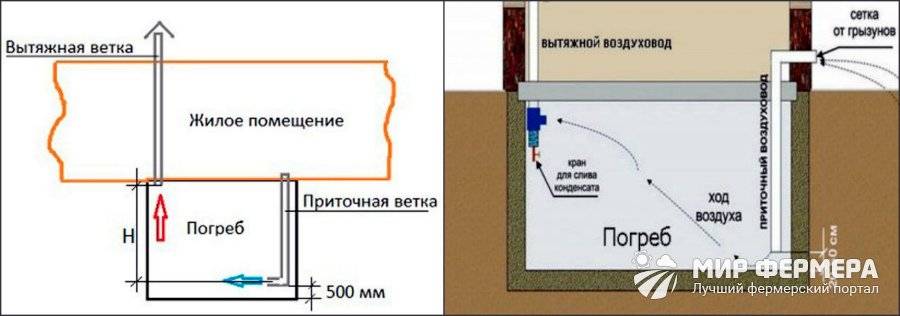

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

  1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
    • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
    • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
  2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
  3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

Выходные отверстия защищаются конусным козырьком

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.
