Как правильно соединить провода в распределительной коробке согласно ПУЭ

Монтаж коробки

Для удобства все линии следует промаркировать

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм2.

Для освещения используются жилы 1,5 мм2, для розеток 2,5 мм2. При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

При соединении алюминиевых проводов в распределительной коробке следует быть предельно осторожным. Достаточно небольшого нажима, и хрупкая жила тут же растрескается.


Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа. Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

  1. Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
  2. Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

Схема подключения выключателя

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

  • по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
  • и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

  • для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
  • минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

  • для проводов с медными жилами – 2,5 квадратных миллиметра;
  • для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

  1. Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
  2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Схема подключения розетки

  1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
  • ноль – голубой провод;
  • заземление – второй провод с двойным цветом (желто-зеленый);
  • фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

  1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
  2. Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
  3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
  4. После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

  • розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
  • фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
  • двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

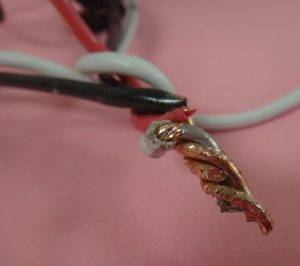

Преимущества и недостатки скручивания проводов

Ответить на вопрос какой способ скрутки лучше сложно. Это во многом зависит от типа кабеля и проводника.

Рассмотрим преимущества данного типа соединения проводов:

  • Быстрота.
  • Долгий срок службы при качественном выполнении.
  • Возможность соединения проводов, не имея специальных инструментов.
  • Возможность сделать скрутку надежнее при помощи паяльника.
  • Этот способ не требует материальных затрат и специальных навыков.
  • Возможность соединения нескольких кабелей одновременно.
  • Возможность повторной скрутки. Алюминиевый кабель редко поддается повторному скручиванию, а медный можно соединять и разъединять несколько раз.

Минусы такого способа:

  • Необходимость в качественном изолировании.
  • Не подходит для высокотоковой линии.
  • Неудобство монтажа.
  • Пожароопасность при неверном выполнении работ.
  • Скачки напряжения при перегрузке электросети.

Болтовые соединения

Болтовое соединение

Такое соединение довольно надежное, но громоздкое. Для современных распределительных коробок он не подойдет из-за своих габаритов, но для больших коробок старого образца – в самый раз. Таким методом можно соединять как однородные, так и разнородные металлы. Работа выполняется следующим образом:

  1. На болт надевается стальная шайба.
  2. С проводников снимается изоляция, и они формируются в виде кольца.
  3. Первое кольцо надевается на болт.
  4. Затем на очереди другая стальная шайба, которая помещается на болт следом за первым.
  5. Сверху одевается второй соединительный провод.
  6. Весь этот «бутерброд» зажимается гайкой.
  7. В конце все нужно заизолировать.

Именно такая конструкция делает контакт громоздким. Если вам нужно соединить несколько пар проводов, то такой вариант не будет наилучшим.

Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

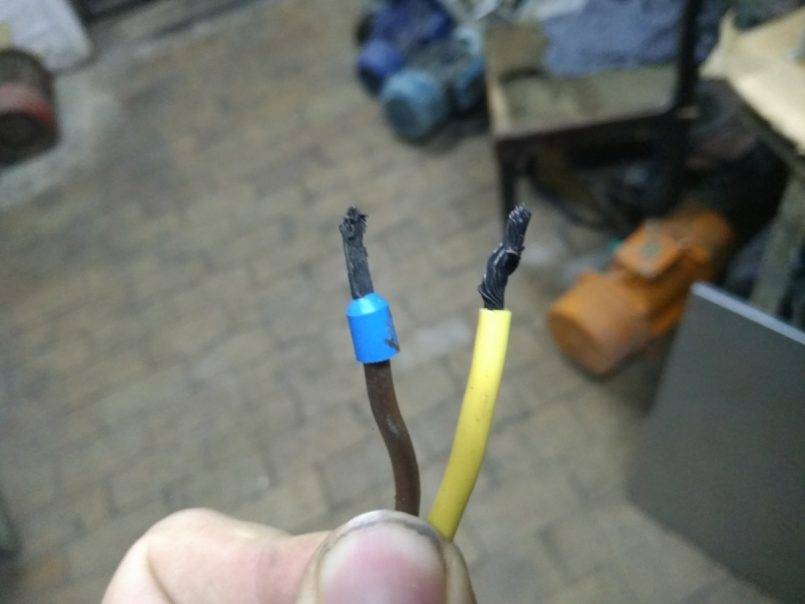

Ошибки при выполнении скрутки проводов

Наиболее распространенной проблемой соединения проводников таким способом является накручивание одного провода на другой. Это совершенно неправильно. Проводки должны равномерно обвивать друг друга, тем самым обеспечивать надежное прохождение электрического тока и создавать механическую прочность, чтобы подобное закрепление прослужило долгие годы.

Длина скрутки зависит непосредственно от диаметра самих проводников. При этом стоит учесть, что минимальный порог этой характеристики должен составлять не менее, чем 3 см. В остальном же все зависит от диаметра проводов: чем больше диаметр, тем больше должна быть и длина созданной скрутки, но конкретно прописанных норм по этому поводу нет, каждый специалист сам для себя решает какой должна быть эта величина, чтобы соединение было надежным и качественным.

{SOURCE}

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

  • заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
  • обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки.

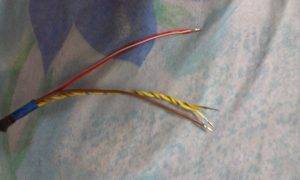

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

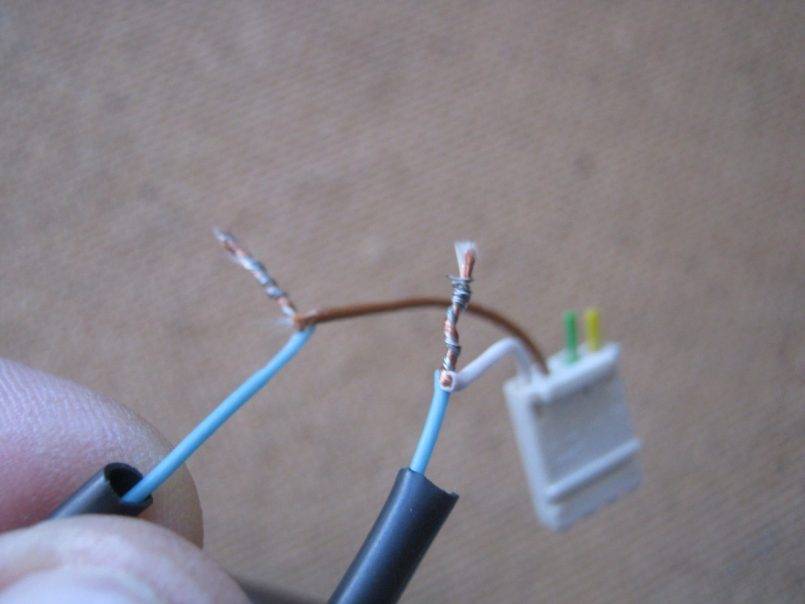

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

  1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
  2. Надеваем термоусадку на один из шнуров.
  3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
  4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
  5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
  6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
  7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Применение флюса


Чтобы припой и материал проводов вступили во взаимодействие друг с другом, и соединение получилось качественным, провода необходимо очистить от оксидной пленки и только после этого паять их. Для очистки можно использовать наждачную бумагу, а для последующей обработки взять специальное вещество – флюс. Флюс не только очистит медные провода, но и создаст тонкую защитную пленку, препятствующую окислению материала.

Допускается применять как твердый флюс – сосновую канифоль, так и жидкий – различные виды паяльных кислот или самодельный состав.

Иногда, чтобы правильно и крепко припаять медные провода друг к другу или к какому-либо металлическому предмету, пользуются только жидким флюсом. Приготовить его можно, растворив обычную сосновую канифоль в этиловом спирте. Паяльную кислоту готовят самостоятельно, растворив гранулы цинка в соляной кислоте в пропорции 412 грамм цинка на 1 литр кислоты. Но лучше все-таки купить готовый флюс, соответствующий всем стандартам качества, поскольку принесение кислотных составов для медных проводов нежелательно.

3 Скрутка как основа основ – стоит ли ее применять?

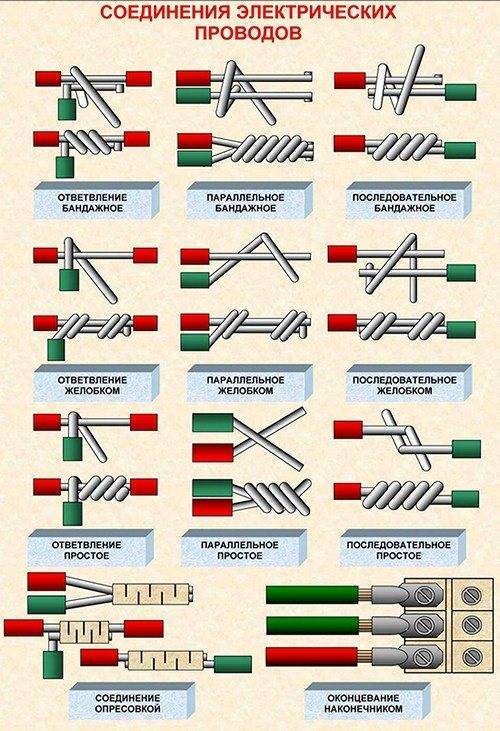

Существует несколько способов соединения проводов в распределительной коробке. Скрутка оставалась наиболее распространенным вариантом на протяжении многих лет. Но сейчас за ее ненадежность ее не рекомендуют использовать. В правилах сказано, что подобный способ не обеспечивает должный контакт, приводит к перегреву и становится причиной пожаров. Поэтому, использовать его или нет, решать вам. Правильно же скрутка одножильных проводов выполняется следующим образом:

  1. Оба конца зачистите от изоляции на длину примерно в сантиметр.
  2. Концы выровняйте параллельно друг другу. Там, где начинается оплетка, их следует держать пальцами, свободные концы захватите плоскогубцами.
  3. На тонких проволоках сделайте не менее пяти витков, чтобы концы надежно соединились по всей длине. Более толстые скрутите не менее трех раз.
  4. Сверху скрутку защищают с помощью изоленты.

Многожильные провода соединяют похожим образом:

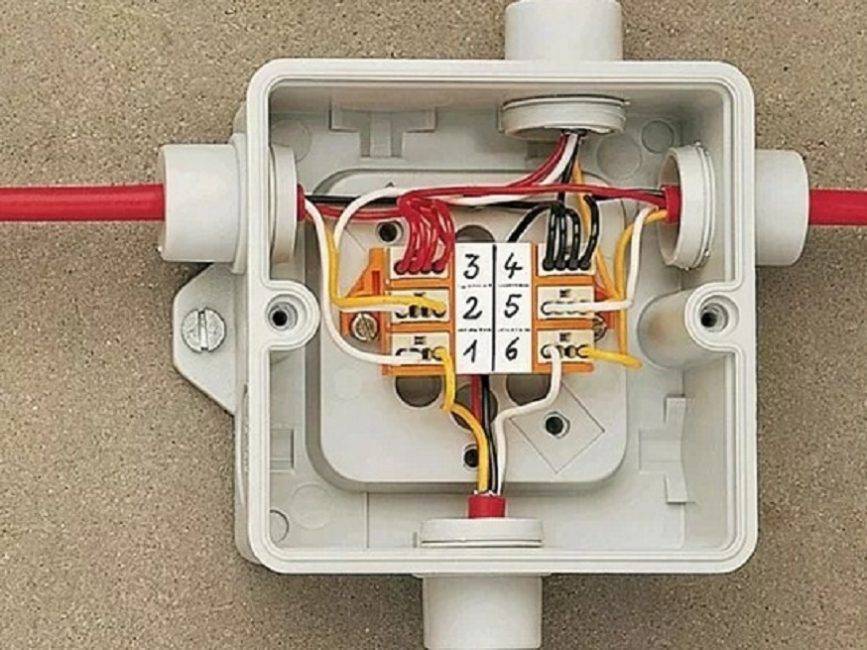

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям здания. В каждом помещении имеется несколько розеток и выключатель. Чтобы упростить соединения проводов, собрать их в одном месте, используют распределительные коробки (разветвительные или распаечные). В них заводятся провода от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Процесс прокладки проводки производится по определенным правилам, которые прописаны в Правилах Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

  • Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
  • Кратковременности процесса сварки не более 1–2 секунд.
  • Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Почему скрутка проводов может быть опасной?

Итак, закрепим: скрутка проводов по праву считается наиболее опасным способом соединения. Почему?

Все потому, что степень контакта двух или сразу нескольких проводников зависит лишь от качества выполненной вами работы. Тем более, со временем слабо загнутые жилы постепенно станут еще слабее. Чем это чревато? Ну хотя бы тем, что при высоких нагрузках электротока в этой зоне будет слишком слабый контакт. Как результат – нагрев проводов, разрушение изоляционного слоя и плачевный финал в виде короткого замыкания (о пожаре и ударе током мы вообще молчим).

Согласно правилам ПУЭ, такой способ соединения проводов и вовсе запрещен. Хотя, безусловно, практически все электрики прибегают к подобному методу в рядовых повседневных работах. И вот что говорят профессионалы-практики: если верно скрутить жилы и тщательно их заизолировать – проблем у вас не возникнет вовсе. Сами жилы при этом могут верно прослужить еще пару десятков лет.

Соединение согласно ПУЭ

При монтаже электрических сетей специалисты руководствуются следующими документами:

  • ПУЭ 7 (Правила устройства и эксплуатации электроустановок);
  • СНиП 3.05.06-85 «Электротехнические устройства»;
  • ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные».

В ПУЭ 7 в качестве разрешенных указаны следующие виды соединений (глава 2.1, раздел «Электропроводки», п. 2.1.21):

  • опрессовка;
  • сварка;
  • пайка;
  • зажимы винтовые, болтовые и т.п.

В СНиПе 3.05.06-85 ():

  • сварка;
  • опрессовка;
  • зажимы.

ГОСТ Р 50571.5.52-2011 (раздел 526 «Электрические соединения», п. 526.2) рекомендует пайку не использовать по упомянутым выше причинам (не касается коммутационных схем). Если же паяные соединения имеются, указывается в документе, то должны быть учтены возможные смещения, механические усилия и возрастание температуры при КЗ.

Как видно, пайку допускает только ПУЭ. Скрутка же вообще нигде не упоминается: применять этот способ ввиду недолговечности и низкой надежности официально запрещено.
