Строительство гаража из сэндвич-панелей: приглашать ли специалистов?
Оштукатуренные стены гаража из панелей
Строительство гаража с использованием сэндвич-панелей не такое уж и сложное дело, так как оно не требует наличия специальных навыков. С ним справится, пожалуй, любой человек, который хоть раз в жизни держал в руках молоток и отвёртку. При постройке своими руками следует учесть ряд особенностей:
- Сборка стен должна осуществляться по отдельности;
- Для придания жёсткости получившейся конструкции её нужно обвязать стальной лентой;
- Для устройства потолка следует использовать профиль большей ширины, чем для монтажа стен;
- Все элементы необходимо соединять оцинкованными саморезами;
- Установка стен должна производиться с тщательной проверкой с использованием отвесов и уровня (желательно лазерного или водяного).
Если вышеперечисленные рекомендации всё же кажутся довольно трудновыполнимыми, то тогда можно обратиться к услугам профессионалов, которые качественно возведут каркасный гараж в самые короткие сроки под ключ.
От чего зависят эксплуатационные качества сэндвич-панелей для гаража
Наружные тонкие стенки создают из прочных материалов. Между ними помещают наполнитель с пустотами, обладающий улучшенными изоляционными характеристиками.
Компоненты типовой конструкции
Из таких плит создают стены и кровлю. В малоэтажном строительстве применяют вертикальную установку элементов. Высокие сооружения возводят с использованием горизонтальной схемы.
Замковое соединение обеспечивает прочность и герметичность узла, исключает ошибки при сборке
Материалы для утеплителя
Цена модульного гаража из сэндвич-панелей во многом зависит от выбранного наполнителя.
| Материал/производственный стандарт (ГОСТ) | Преимущества | Недостатки |
|---|---|---|
| Минеральная вата/32603-2012 | Пожаробезопасность, разумная себестоимость, плотное заполнение сложных по форме полостей. | Небольшая прочность. Быстрое ухудшение полезных характеристик при увлажнении. Значительный вес. |
| Вспененный полистирол/15588-2014 | Минимальная стоимость, небольшой вес, устойчивость к влаге. | Без специальных добавок (антипиренов) пенопласт легко воспламеняется. С применением таких компонентов повышают температуру воспламенения. |
| Вспененный полиуретан/23486-79 | Низкая теплопроводность. Материал не пропускает воду, поэтому способен выполнять функции слоя гидроизоляции. Высокая прочность. | Разрушается ультрафиолетовым излучением. |
| Вспененный полиизоцианурат/23486-79 | Повышенная стойкость к солнечному свету, открытому пламени, агрессивным химическим соединениям. Отличные теплоизоляционные характеристики. | Стоимость материала выше, по сравнению с приведёнными выше вариантами. |
Обшивка сэндвич-панелей
Демократичная цена быстровозводимых гаражей их сэндвич-панелей объясняется невысокой стоимостью типовой обшивки. Применяют профилированный стальной лист с толщиной 0,4-0,5 мм. Его защищают холодной или горячей оцинковкой от коррозии. Дополнительно создают защитно-декоративный слой из порошковой краски, полимерных материалов. Часто используют специальные пожаробезопасные материалы.
Также выпускают панели с обшивкой и внутренним каркасом из древесины
Технические параметры сэндвич-панелей
Чтобы построить качественный гараж из сэндвич-панелей, необходимо внимательно изучить нагрузку и особенности использования. Стеновые и кровельные сэндвич-панели для гаража выпускают шириной 100 и 120 см. Длина – в диапазоне от 50 см до 13,5 м. По достаточно крупному заказу производитель создаст изделие с нужными размерами.
| Изоляционный материал | Тип панели | Вес при разной толщине сэндвич-панели, кг/м² | ||
|---|---|---|---|---|
| 50 | 100 | 150 | ||
| Минеральная вата | Стеновая | 16,5 | 22 | 27,2 |
| Кровельная | 17,5 | 24 | 30,5 | |
| Пенополистирол | Стеновая | 11,7 | 12,5 | 14,2 |
| Кровельная | 12,2 | 13,5 | 14,7 | |
| Пенополиуретан, вспененный полиизоцианурат | Стеновая | 9,2 | 11,2 | 14 |
| Кровельная | — | 12,4 | 14,4 |
При эффективной звуковой изоляции шумные работы в гаражной мастерской не будут беспокоить жильцов дома и соседей
| Утеплитель | Характеристики сэндвич-панелей толщиной 100 мм | |||
|---|---|---|---|---|
| Плотность, кг/м³ | Теплопроводность, Вт/Мк | Звуковая изоляция, дБ | Термическое сопротивление (Rt) | |
| Минеральная вата | 105-140 | 0,05 | 32 | 2,08 |
| Пенополистирол | 10-25 | 0,042 | 32 | 2,56 |
| Пенополиуретан, вспененный полиизоцианурат | 41 | 0,022 | 32 | 4,76 |
При такой толщине огнестойкость сэндвич-панели с наполнителями из минеральной ваты/пенополистирола соответствует нормативу EI 90/ EI 15. Это значит, что при огневом или высокотемпературном воздействии целостность сохраняется на протяжении 90/15 минут, соответственно.
| Длина пролёта кровли, см | Несущая способность при равномерной нагрузке для сэндвич-панелей разной толщины, кг/м² | ||
|---|---|---|---|
| 50 мм | 100 мм | 150 мм | |
| 150 | 214 | 115 | 95 |
| 250 | 251 | 172 | 141 |
| 300 | 272 | 213 | 188 |
Расстояние между стеновыми опорами устанавливают не больше, чем приведённые ниже значения. Расчёт сделан для ветровой нагрузки не более 45 кг/м²:
- толщина сэндвич панели − 50 мм,пролёт − до 390 см;
- 100 мм, 600 см;
- 150 мм, 735 см.
Правильный выбор строительных материалов обеспечивает безопасность в экстремальных ситуациях
Инструкция по возведению своими руками
Имея желание и некоторый строительный опыт, гараж из SIP-панелей можно собрать самостоятельно.
Фундамент
Первым делом возводится фундамент. Благодаря тому, что сборная конструкция имеет довольно легкий вес, можно остановить выбор на плиточном фундаменте толщиной около 20 см:
- На подготовленном месте кладется слой из щебня или гравия высотой до 35 см.
- Поверх гравийной подушки устанавливается арматурный каркас.
- По периметру будущего гаража строится опалубка.
- Заливается бетон.
Данная конструкция является прочным основанием для бокса и одновременно будет выполнять функцию пола. Для гаража из SIP-панелей подойдет также свайный фундамент. Чаще всего его выбирают при песчаных, глиноземных почвах, а также при влажных грунтах.
Каркас
Каркас (обрешетка) строится из металлических элементов с использованием сварки или собирается из деревянного бруса.
Если это металлические балки, то монтировать их следует при заливке бетонных плит. Деревянный брус закрепляется в предварительно подготовленные ямки.
чтобы конструкция получилась жесткой, стойки устанавливают индивидуально для каждого блока
Горизонтальные балки будут удерживать каркас гаража от деформации, поэтому, для крепости, их следует монтировать в верхних и нижних точках. После того, как обрешетка будет готова, можно начинать работы по сборке стен гаража.
Установка плит
При помощи стыковочной планки угловая панель закрепляется и к горизонтальной, и к вертикальной направляющей используя саморезы.
Все последующие панели соединяются друг с другом при помощи стыковочных замков, которые предварительно смазывают герметиком, чтобы швы прилегали плотнее. Оставшийся комплект панелей при крепится к верхним и нижним направляющим.
Крыша и ворота
Крыша может быть:
- односкатной;
- двускатной;
- с мансардой.
Для сборки двускатной крыши нужно установить стропила и обрешетку. Панели крепятся на обрешетку с нижнего угла и закрепляются саморезами, все стыки и щели заделываются герметиком. Покрывается кровельным материалом.
На построенный гараж крепятся ворота. Они могут быть раздвижные, распашные или вертикальные.
Вентиляция и отделка
В таком гараже обязательно нужно продумать вентиляцию. В предварительно оставленное отверстие вставляется труба с крышкой, а соединения заделываются монтажной пеной или герметиком. Следующим этапом проводятся электропроводка, а при необходимости и отопление.
Гараж из SIP-панелей нуждается в защитной и декоративной облицовке. Для отделки подойдет любой материал:
- декоративная штукатурка;
- кирпич;
- облицовочные плиты;
- дикий камень;
- сайдинг.
Все это будет также служить защитой для панелей.
Этапы и технология постройки своими руками
Чтобы качественно построить сооружение для хранения авто, придется ознакомиться с основными этапами, из которых состоит строительство.
Необходимые инструменты и материалы
Сначала следует разобраться с основными материалами и инструментами, которые пригодятся при выполнении строительных работ. Некоторые при работе с панелями пользуются болгаркой или электрическим лобзиком, однако делать этого не стоит. Такие инструменты повреждают поверхность защитного покрытия.
Для создания гаражного фундамента придется заранее приготовить:
- рулетку;
- песок;
- емкости для приготовления цементного раствора;
- проволоку;
- лопаты;
- арматуру.
При постройке каркаса используют:
- саморезы;
- шуруповерт;
- сверла с дрелью.
Заливка фундамента
Основой любой постройки является фундамент, на который будет устанавливаться каркас. Перед созданием основания делается разметка участка, во время которой устанавливают промежуточные колья и протягивают разметочную веревку.
Монтаж каркаса
После укладки фундамента из вертикальных стоек создается каркас конструкции. Выделяют два основных метода установки каркасных опор:
- частичное углубление в землю;
- крепление к фундаменту при помощи анкеров.
Многие предпочитают изготавливать каркасный костяк первым методом. Для этого все стойки придется на треть углубить в грунт, чтобы металлический гараж из панелей был надежнее.
Установка стен
Прежде чем установить панельные листы на каркас, на панелях делают крепежные отверстия, в которые будут вставляться саморезы. Устанавливая стены, внимательно следят за тем, чтобы они ровно легли. Для этого к их поверхности прикладывают нивелир или уровень пузырькового типа.
Щели между панелями полностью покрывают силиконом для дополнительной герметизации.
Перекрытие крыши
При перекрытии крыши рекомендуется придерживаться определенных правил, которые помогут выполнить работу. Крепление горизонтальных листов начинают с крайнего угла каркаса. При этом панели размещают таким образом, чтобы их паз располагался снизу. Это способствует стеканию дождевой воды с крыши гаража.
Ворота
Перед установкой ворот придется сделать металлическую раму, на которой они будут закреплены. Для ее крепления к гаражной стене можно воспользоваться арматурными прутьями, которые привариваются к раме и вставляются в сэндвич-панели.
Как правильно ухаживать, и о недостатках
Это не составляет особого труда, но нужно неукоснительно соблюдать ключевые требования, чтобы не столкнуться с лишними проблемами
Так, с самого начала очень важно подобрать материал с высокой степенью влагостойкости. Далеко не каждая панель удовлетворяет этому требованию, потому что многие производители стараются ввести потребителей в заблуждение. Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя
Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя.
В продаже можно встретить изделия, не относящиеся к классу Е1, они выделяют излишнее количество формальдегида и могут представлять опасность для здоровья. Рядом со стенами из СИП недопустимо:
- ставить камины и печи;
- размещать электрические обогреватели;
- накапливать склонные к возгоранию вещества (топливо).
Это накладывает определенные ограничения на планировку внутреннего пространства и на хранение различных предметов. А когда зимой происходит значительный снеговой занос, придется позаботиться об очистке строения. Если оно намокнет, то последствия будут куда печальнее, чем в случае кирпичного, металлического или бетонного гаража. Грамотная внешняя отделка минимизирует негативное воздействие снега и льда, но она удорожает и усложняет проведение работ.
СИП панель не пропускает пар, отчего повышается роль правильного монтажа вентиляции. И даже если она оборудована по всем стандартам, придется отказаться от работы с пищевыми продуктами, от размещения ванн, бань и саун.
Что немаловажно, панель не является несущей конструкцией, и при воздействии любой нагрузки быстро разрушится. Потому монтаж ее должен происходить таким образом, чтобы даже собственная нагрузка как можно полнее шла на балочные элементы и брус. Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет
Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет.
Подобно другим постройкам, делающимся из типовых блоков, ключевой трудностью является недостаточная крепость стыков плит. Чтобы тепловое расширение нагревающегося материала не повредило торцы внешних ОСБ, обязательно оставляется специальный зазор.
Производители и продавцы неизменно говорят, что плита невосприимчива к жидкой влаге и водяным парам, поскольку по технологии применяют смолы и парафин, блокирующие промокание. Но опыт реальной эксплуатации показывает, что продолжительное действие воды либо переувлажненной атмосферы плохо отражается на состоянии ОСБ. Потому малейшая щель, не говоря уже о стыках, должна быть закрыта слоем аэрозоля, содержащего силикон.
Внешние стены перекрывают слоем гидроизоляции (пленочной) и обеспечивают вентиляционный зазор. Для лицевой отделки рекомендуется применять сайдинг либо декоративные панели.
Сэндвич-панель, где утеплителем оказывается минеральная вата, еще чувствительнее обычной к воздействию влаги. Целесообразно брать не ее, а блок, наполненный вспененным полистиролом. Так как панельные стыки могут сформировать холодные мостики, придется каждый шов хорошо заделать и потом перекрыть фасонными накладками
Важно учесть, что покрытие, наносимое на производстве, очень восприимчиво к механическому воздействию — снизить опасность поможет только окрашивание или иной защитный слой
И все же, преимущества СИП панелей перевешивают их недостатки. Выполнить работу как следует сумеет любой строитель, даже начинающий. Достаточно уметь работать с молотком и отверткой; стены возводятся по очереди, а чтобы гараж стал более жестким механически, требуется использовать обвязку лентой из стали. Профили для потолочных конструкций должны быть шире, чем для стеновых, соединение нужно производить только саморезами с цинковым внешним слоем.
О том, как построить гараж своими руками из СИП панелей, смотрите в следующем видео.
Обшивка стен и крыши
Поскольку конструкция имеет небольшую высоту, сэндвич-панели для гаража рекомендуется устанавливать вертикально. Сначала обшиваются стены, затем крыша. Все панели монтируются на внешней стороне каркаса.
Перед началом работы необходимо уложить уплотнительную прокладку из вспененного полиэтилена на цокольный ригель, чтобы внутренний слой панелей не контактировал с бетоном. Далее устанавливается первая панель, начинать монтаж следует от одного из углов конструкции. Она прикрепляется к верхнему и нижнему профилю при помощи саморезов, которые вкручиваются не менее чем в 50 мм от края панели
Перед фиксацией важно проверить вертикальность поверхности
Последующие панели монтируются аналогичным образом, соединяясь между собой при помощи встроенных замков. В углах они монтируются встык, щель между деталями следует заполнить минеральной ватой или монтажной пеной. Это же касается щели на коньке двускатной крыши. Крыша собирается так же
Важно учесть, что края панелей должны выступать за стены на 25−30 см
Каждый стык следует обработать герметиком, чтобы защитить утеплительный слой материала от проникновения влаги. При соединении торцов панелей без замков дополнительно потребуется монтажная пена, сверху щель закрывается листовым металлом.
После завершения монтажа углы гаража закрываются специальным стальным уголком, устанавливаются цокольные отливы, водостоки и другие доборы. Также необходимо установить ворота и вставить окна, выполнить внутреннюю отделку, и гараж будет готов к эксплуатации.
Возвести гараж из сэндвичных панелей своими руками очень просто, если внимательно следовать инструкции. Главное — проверять свою работу на каждом этапе, чтобы не ошибиться в геометрии конструкции и не ухудшить ее прочность. В результате получится теплая и крепкая постройка, в которой будет комфортно даже в сильные морозы.
Выбор места в гараже для верстака
Гаражи преимущественно прямоугольные, поэтому при выборе рабочей станции следует учитывать некоторые особенности использования будущей рабочей станции:
- Если ширина гаража достаточна, оптимальным местом для верстака является одна из длинных стен здания, так как она позволяет разместить стол на желаемой длине и трехсторонний подход к верстаку, что очень практично, особенно при работе с двумя людьми в одно и то же время;
- Когда верстак установлен в конце гаража, все держатели тисков и другие приспособления можно разместить на передней части стола, разместив зажимные отверстия и другие инструменты на передней продольной стороне стола;
- Другой возможностью является размещение верстака на длинной стене с упором в передней стене, чтобы доступ к столу мог быть использован с обеих сторон.
Совет: Если вы усиливаете вертикальные опоры поперечинами со стороны стены верстака, вы можете легко разместить различные инструменты на крючках или других типах держателей, которые всегда видны.
Технология обшивки
Сэндвич-панель прикладывается к каркасу гладкой стороной и крепится на саморезы со специальной резиновой или силиконовой уплотнительной шайбой:
- панель предварительно выравнивается без крепления к каркасу;
- затем крепится в верхнем левом углу одним саморезом;
- окончательно выравнивается;
- заворачиваются остальные саморезы.
Примерно таким же образом обшивается кровля.
Некоторые тонкости процесса
- саморез вворачивается в выступающую часть профиля, ни в коем случае не в месте «впадины»;
- частота расположения саморезов – 25…30 см;
- сила зажима самораза должна быть такой, чтобы силиконовая шайба слегка деформировалась, но ни в коем случае не вдавилась полностью (конструкция должна, как говорят, дышать);
- с той же целью на стыках оставляют небольшие т.н. тепловые зазоры;
- защитную плёнку не стоит снимать до окончания работ, но и оставлять её на материале дольше положенного не стоит – между плёнкой и материалом может скапливаться влага;
- считается, что сэндвич-панели лучше резать электролобзиком, установив на него специальное полотно, рез, сделанный с помощью болгарки получается хуже.
Расчет материалов
Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.
Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.
Расчет сэндвич-панелей для гаража
Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.
S=7·2,4=16,8 м²
Поперечный стык стеновых панелей.
После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2
S=(7·1,2):2=4,2 м²
Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.
16,8+4,2=21 м²
21·2=42 м²
Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.
S=5·2,4=12 м²
Так как на передней стенке располагаются ворота, то сначала стоит узнать их площадь и вычесть ее из общей площади стены.
Sв= 2,7·2,3=6,21 м² – площадь ворот.
S=3,6·5=18 м² – площадь стены.
Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.
Находим площадь крыши.
S=5·7=35 м²
Суммируем полученные данные.
42+12+11,79+35=100,79 м²
Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.
Расчет бетона для фундамента
Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.
Защитная пленка сэндвич-панели.
Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.
V=0,4·0,4·7=1,12 м³ – одна лента.
1,12·3=3,36 м³ – три ленты.
Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.
5-(0,4+0,4+0,4)=3,8 м
Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.
3,8·0,4·0,4=0,608 м³
Находим общее значение двух сторон.
0,608·2=1,216 м³
Зная эти данные теперь легко найти общий объём бетонной смеси.
3,36+1,216=4,576 м³
Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:
V=5·7·0,2=7 м³
Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.
Расчет арматуры для основания
Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.
Перпендикулярно передней и задней стенке поместится следующее количество прутка:
5:0,15=33,3 прутка.
Узнать общую длину в погонных метрах поможет следующий расчёт:
33,3·7=233,1 п. м. по длине гаража.

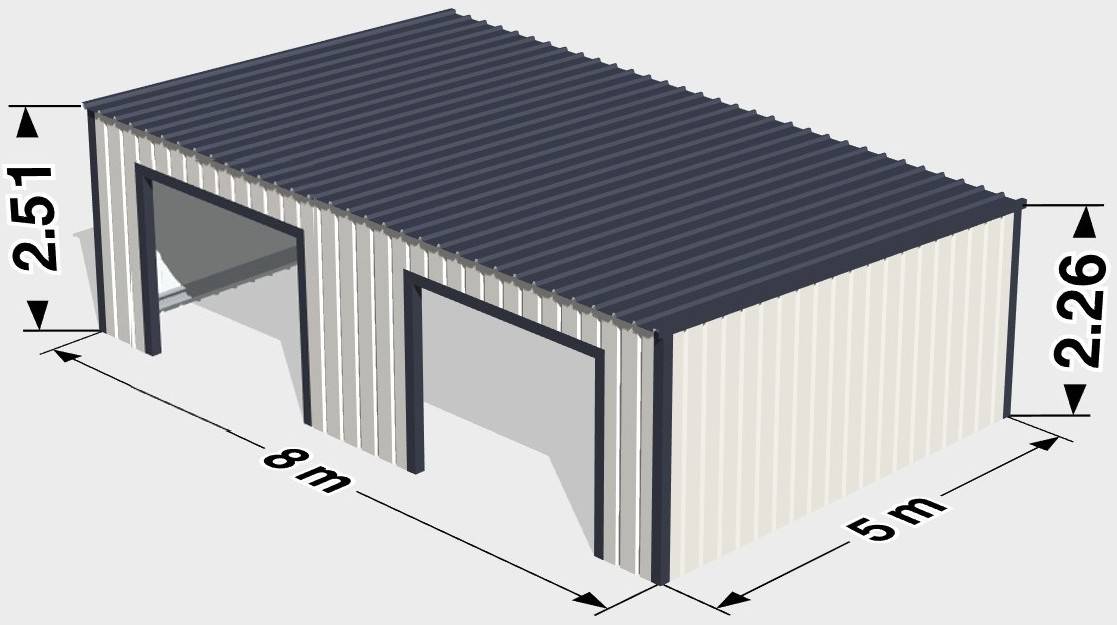

Схема гаража из сэндвич-панелей.
Аналогичные действия проведем и по отношению к ширине гаража:
7:0,15=46,6 прутка.
46,6·7=326,2 п. м. по ширине гаража.
Сложив эти значения, получаем общее количество арматуры в погонных метрах:
233,1+326,2= 559,3 п. м.
Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:
559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.
Необходимые инструменты
Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.
А набор выглядит следующим образом:
- лопата либо мини экскаватор;
- земельный бур;
- тачка для вывоза земли;
- молоток;
- ножницы по металлу;
- шуруповерт;
- циркулярная пила;
- ножовка;
- аппарат для замешивания бетона;
- резервуар с водой;
- кусачки;
- аппарат для сварки;
- вертикальный и горизонтальный строительный уровень;
- рулетка измерительная;
- деревяные колышки и веревка.
Фундамент
Конструкция гаража не будет обладать большим весом, поэтому массивный фундамент отливать под такой объект нет необходимости. Несложно сделать фундамент из плит, толщина которых порядка двадцати сантиметров.
Плиту можно положить даже на грунт с повышенной влажностью:
- Перед монтажом делается из гравия специальная подушка высотой не более 35 см.
- На подушку монтируется каркас из арматуры, собирается опалубка по периметру, заливается бетон.
- Такое основание будет прочным, одновременно оно будет являться полом в гараже.
- Также можно сделать фундамент на сваях или столбиках.
Гараж на винтовых сваях сделать еще проще, подобные конструкции можно воздвигать даже на почвах:
- песчаных;
- глиноземных;
- с повышенной влажностью.
Под свайный фундамент не надо специально разравнивать площадку; нередко львиная доля бюджета уходить на подобные работы. Свайный фундамент можно делать в условиях стесненного пространства, когда вокруг присутствуют различные строения. Подобное явление часто встречается в городских условиях. Для свайного фундамента не надо задействовать дорогостоящую крупногабаритную технику.
Сваи делаются из материалов:
- металл;
- дерево;
- железобетон.
По форме они могут быть: круглыми, квадратными или прямоугольными. Самый простой способ установки – это винтовые сваи. Их можно приобрести в специализированном магазине. Подобные конструкции хороши тем, что они завинчиваются в грунт по принципу шурупа.
Достоинство таких свай:
- монтаж может выполнить даже новичок;
- не требуется время на усадку, которая необходима для бетонного основания;
- сваи стоят дешево;
- сваи долговечны и прочны;
- универсальность.
После монтажа свай к ним крепится основание из бруса или швеллеров, к которым, в свою очередь, монтируются вертикальные направляющие.
Как рассчитать?
При разработке проекта автобокса и выборе размеров будущего сооружения удобно отталкиваться от типовых размеров сэндвичей, чтобы лишний раз не резать материал в процессе монтажа. Их длина варьируется в пределах 2-12 м, минимальная рабочая ширина составляет 0,5 м, а максимальная – 1,2 м. По толщине изделия подбирают, ориентируясь на местные климатические условия.

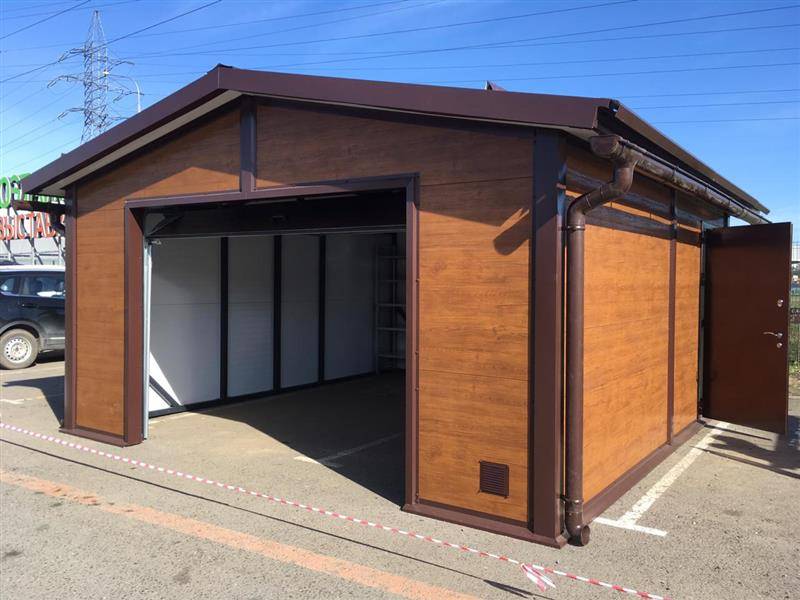

Один средний легковой автомобиль помещается в автобоксе размером 4х6х3 м (ширина*длина*высота) и с воротами размером 3х2,25 м. Рассчитаем количество сэндвичей, требуемых для его возведения, при условии, что будут использоваться стеновые панели с наполнением из минваты (толщина 100), размером 1160х6500 (рабочая ширина*длина) и площадью 7,54 м2.
Для вычисления площади вертикальных поверхностей используется формула:
S стен = 2 (4 + 6) х 3 – (3 х 2,25) = 53,25 м2
Для расчёта нужного количества материала:
m = S стен ÷ S одного сэндвича = 53,25 ÷ 7,54 = 7,06 м2
То есть необходимо 7 панелей.
Строить гараж на две машины по принципу «много – не мало» неправильно. Пустующее пространство указывает на нерациональную трату денег. Грамотный подход к строительству подразумевает чёткое определение оптимальных размеров бокса на 2 авто с их последующим включением в проект и расходную смету.
При строительстве двухместного гаражного бокса исходят из того, что одно парковочное место в соответствии со строительными нормами имеет минимальные габаритные размеры:
- По ширине – 2,3 метра.
- По длине – 5,5 м.
- По высоте – 2,2 м (с учётом высоты ТС).
Главным ориентиром при расчёте всех размеров гаражного бокса служат габариты транспортных средств, которые планируется в нём хранить.
Нужно учесть, что:
- Между боковыми стенками бокса и дверями авто требуется оставлять по 60-80 см, чтобы можно было беспрепятственно выходить из автомобиля, не ударяя и не царапая двери.
- Любая гаражная планировка предполагает между ТС наличие зазора шириной, равной ширине до конца распахнутой двери авто с запасом 15-20 см. По мнению опытных автовладельцев, удобнее всего размещать транспортные средства на расстоянии 90 см друг от друга, что позволяет спокойно открывать двери, не опасаясь за их целостность.
- Спереди и сзади авто также нужно место для прохода, обеспечивающее удобство перемещения пользователя до любой точки автобокса, не пачкая одежду об машину или стены. Этому условию удовлетворяет проход 50-60 см.
Чтобы рассчитать высоту строения для удобного нахождения внутри него, к среднему человеческому росту – 175 см прибавляют 50 см. Ширину ворот определяют исходя их ширины ТС плюс 0,8 м (по 0,4 м справа и слева).
Руководствуясь данными размерами, производится точный расчёт размеров бокса на 2 авто, а потом по вышеприведённой формуле вычисляют необходимое количество стройматериала. Расчёт размеров большого гаража типа мини-ангара на 3 или 4 машины выполняется аналогичным образом.
Приведём размеры готовых модульных боксов с разным количеством парковочных мест и одинаковым размером ворот 3х2,25 м.
Габариты:

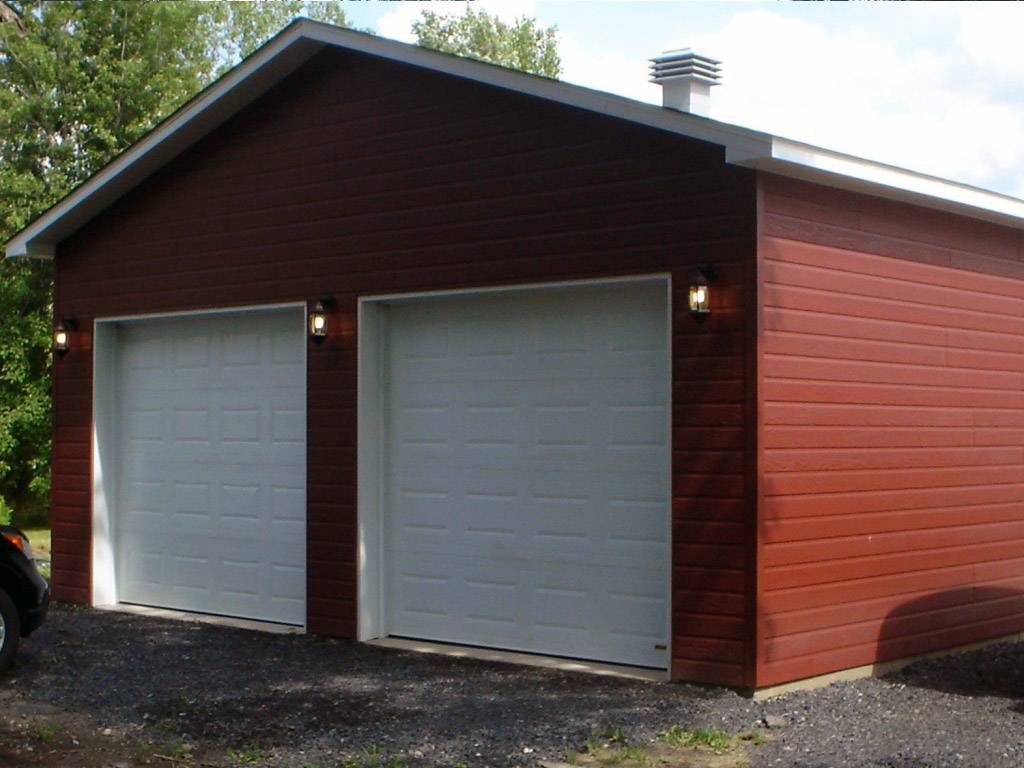

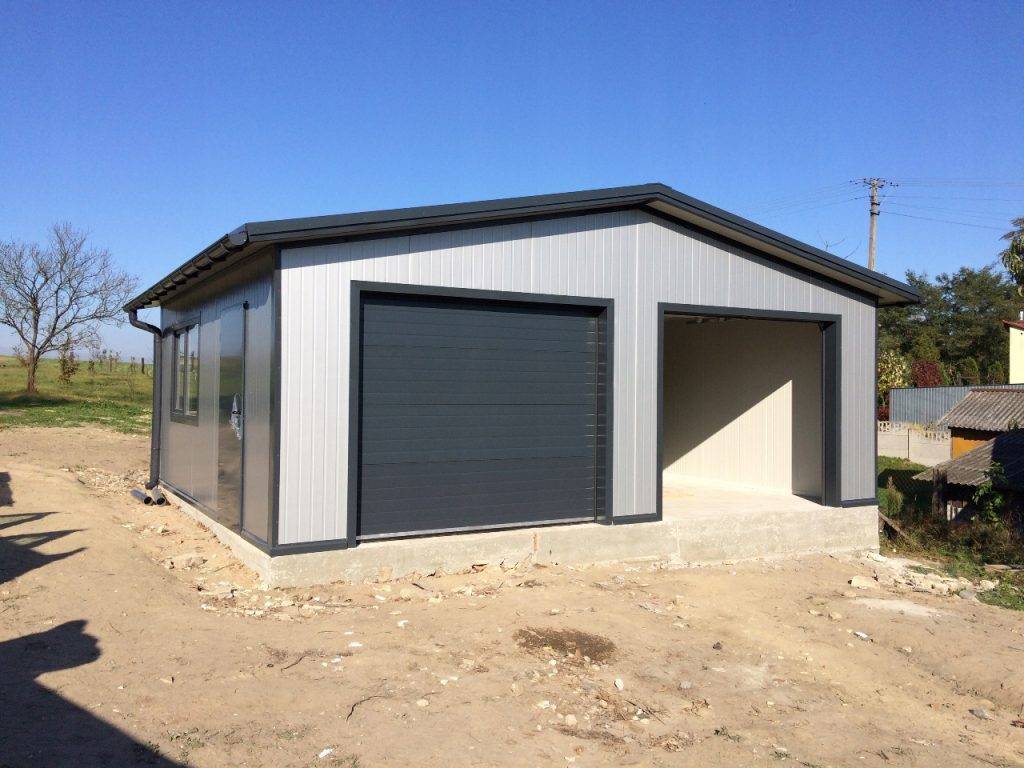

- Двухместного гаража – 8х6х3 м.
- Четырёхместного гаража с двумя воротами – 8х10х3 м.
- Четырёхместного гаража с двумя въездами – 8х10х5 м.
Ещё одно практичное и выгодное решение – двухэтажный гаражный бокс, допустим, размером 5х4х6 м. Многим автолюбителям нравится проводить большую часть свободного времени в гараже, приглашать туда друзей и даже оставаться ночевать. Для подобного времяпрепровождения как нельзя лучше подходит просторный второй этаж, где можно обустроить жилую комнату с домашним кинотеатром, бильярдной и т. д. При желании можно сделать пристройку, где будет размещаться душевая кабинка и санузел.
