Делаем вытяжной зонт для мангала из металла или кирпича

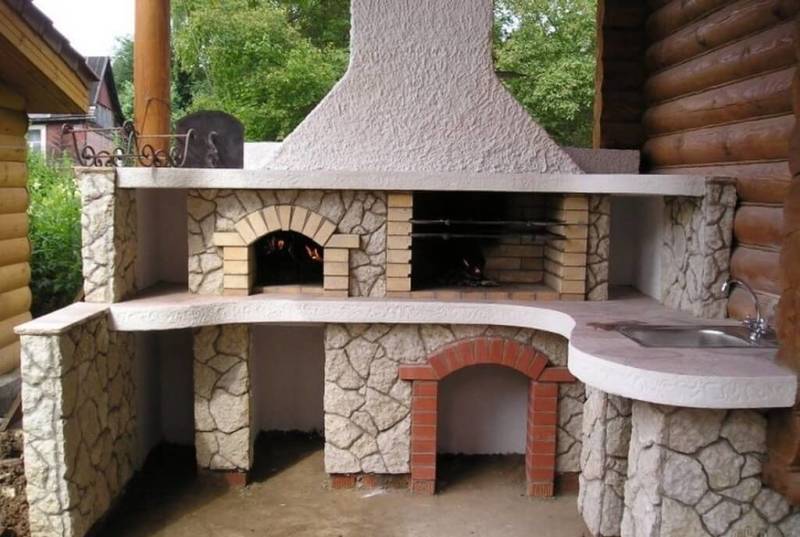

Мангал с трубой из кирпича

В вытяжке кирпичи точно так же, как и внутри мангала, то сильно нагреваются, то остывают. Перепады температур могут выдержать не все разновидности кирпичей. Если возникло желание сделать именно кирпичный мангал с трубой, то следует знать, что самым подходящим для такого случая будет печной кирпич. Его производят специально для печей со сложными температурными режимами.

Не подойдет и обыкновенный цементно-песчаный раствор, он даст трещины, а потом и совсем раскрошится. Лучше сделать глиняно-песчаную (соотношение 3:7) смесь. Для этого глину вымачивают в воде 2 дня. Потом ее замешивают с песком до тех пор, пока смесь не примет однородное состояние. Для проверки на ровную поверхность наносят небольшое количество глины мастерком. Если раствор перестал растекаться по сторонам, значит он готов.

Чертеж барбекю из кирпича.

Закрепленная в стенке мангала рама, выполненная из уголка, служит основанием дымосборника. Первый ряд по него укладывают тычком (кирпичная кладка поперек стены), а оставшиеся ряды — ложками ( кирпичная кладка вдоль стены).

Такое дымовое отверстие делают из 10 рядов кирпича, выкладывающихся с зауживающими уступами. Нормальным считают отступ с боков — по 35 мм, 17 мм — с лицевой стороны. Могут меняться их размеры в зависимости от размеров 1-го ряда и самого дымохода. С размером дымохода должны быть согласованы размеры последнего ряда у дымохода.

Задвижкой оборудуют трубу дымохода, на задней стенке выкладывают небольшой изгиб — «зуб», который призван увеличивать тягу. Обязательно монтируют над дымоходом козырек, который защитит трубу от осадков.

Как сделать вытяжной зонт из металлических листов

Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

  1. Железо. Толщина листа 3 мм.
  2. Несколько металлических уголков.
  3. Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
  4. Дрель, оборудованная насадками для смешивания бетона.
  5. Шурупы.
  6. Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
  7. Термостойкая краска.

Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

  1. Труба для отвода дыма.
  2. Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
  3. Основание. Оно монтируется на мангал.

Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы. Например, хорошим вариантом станет оцинкованная крыша

Например, хорошим вариантом станет оцинкованная крыша.

Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

  1. Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
  2. Опираясь на чертежи, осуществить разметку материала.
  3. Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
  4. Выполнить сборку всех элементов и сварить части конструкции.

Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

  • Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
  • Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

  1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
  2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
  3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

  • Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
  • Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
  • Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
  • Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

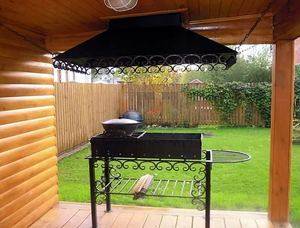

Вытяжка для мангала в беседке

Этот атрибут пикников на свежем воздухе может быть переносным и стационарным. Переносным мангалам, очень простым конструкциям, вытяжные зонты не нужны. Владельцы могут легко поставить их где угодно, так, чтобы дым не шёл в сторону зоны отдыха, не мешал гостям. А вот стационарным мангалам вытяжка для дыма необходима, особенно, если они располагаются внутри беседки или на летней кухне.

 Есть две основные разновидности вытяжных зонтов для мангалов: металлические и кирпичные. Первые получили самое широкое распространение. Их просто сделать своими руками, можно подвесить или установить на опоры над кирпичной печью, выбор форм и размеров очень велик. Кирпичные вытяжные зонты, собственно, это неотъемлемая часть печи-барбекю, на которой можно готовить не только шашлык и овощи-гриль, а буквально что угодно. Выложить кирпичную вытяжку, которая станет началом дымохода — это уже дело для мастера, печника.

Поэтому сосредоточимся на металлических вытяжных зонтах, которые могут быть в форме полусферы, параллелепипеда или срезанной пирамиды. Изготавливаются такие купола для мангалов чаще всего из нержавеющей листовой стали толщиной от 2 миллиметров. Заводские изделия покрываются защитным полимерным слоем, в домашних условиях металл можно просто покрасить, чтобы придать вытяжному зонту более привлекательный вид и продлить сроки службы.

Конструкция самого простого металлического вытяжного зонта не представляет собой ничего сложного:

  • Ровное прямоугольное основание;
  • Купол на нём;
  • Труба дымохода.

Размеры купола будут зависеть от того, насколько большой у вас мангал. Чтобы зонт выводил все продукты горения, сажу и искры, он должен быть процентов на 30 больше размеров мангала. И труба должна располагаться точно по центру, над очагом!

Приведём вам стандартные параметры вытяжного зонта:

  • Ширина дымосборника, купола — от 65 до 95 сантиметров;
  • Длина дымосборника от 85 до 155 сантиметров;
  • Высота трубы — не меньше 300 сантиметров, что обеспечит нормальную тягу в любую погоду;
  • Сечение трубы — не меньше 25 сантиметров, тоже для хорошей тяги.

Эти стандартные размеры дымособорника-зонта вы можете увеличить или уменьшить в зависимости от особенностей вашего мангала. А вот уменьшать высоту и диаметр трубы дымохода не советуем!

Изготовление металлического мангала связано со сварочными работами и гибкой стали, но в целом ничего сложного собой не представляет, домашний мастер вполне справится. Дополнить вытяжной зонты можно вентилятором, чтобы тяга появлялась сразу после розжига дров или угля, не дожидаясь пока дым нагреется и начнёт уходить в трубу естественным образом.

Не помешает также искорогаситель, который устанавливается сверху трубы под колпаком-дымником. Некоторые ставят внутрь колпака съёмный жироуловитель, который придётся регулярно чистить. Впрочем, данный процесс знаком всем владельцам обычных кухонных вытяжек. Все эти дополнения увеличат стоимость вытяжного зонта, но сделают процесс приготовления еды более безопасным и удобным. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Требования к конструкции

Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:

  • устойчивость к коррозии;
  • достаточная площадь воронки;
  • правильная толщина металла.

Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.

При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.

Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

  • вентилятор;
  • гаситель искр;
  • возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

  Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

  1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
  2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
  3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

  Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

  • Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
  • Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

  1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

  2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
  3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

  • Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
  • Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
  • Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
  • Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Расчёт вытяжки

Тепловая мощность жаровни.

Принято считать, что 1 кг шашлыка нужно 0,75-1 кг угля.
На 1 человека нужно 400-700 грамм мяса.
Удельная теплота сгорания древесного угля 7,5 кВт.

И получим для 6 гостей нужен мангал с тепловой мощностью:
минимум 0,4*6*0,75*7,5 = 13,5 кВт
максимум 0,7*6*1*7,5 = 31 кВт.

Обычно, большое количество мяса жарится на мангале в несколько заходов.
Мы же для дальнейших расчётов будем использовать “круглое число” мощности в 15 кВт.

Площадь жаровни.

D=2*A*B/(A+B)

Где:
A – ширина жаровни мангала, м;
B – длина жаровни мангала, м.

D = 2*0.4*0.6/(0.4+0.6) = 0,48 м

Доля конвективных тепловыделений.

Qk=QT*KЯ*KK

Где:
QT – тепловая мощность мангала или очага, кВт;
KЯ – долевая часть явных тепловыделений от жаровни, принимается значение 250 Вт/кВт;
KK – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям жаровни, принимается значение 0,5.

Qk = 15*250*0,5 = 1875 Вт

Конвективный расход воздуха.

Lki=k*Qk1/3*(z+1,7*D)5/3*r

Где:
k – коэффициент равным 5·10-3;
Qk – вычисленная доля конвективных тепловыделений жаровни, Вт.
z – расстояние от мангала до вытяжного зонта, м, не может быть меньше 0,75 м;
D – площадь жаровни;
r – поправочный коэффициент на условия размещения: между 3 стенками — 0,75, у стены — 0,8, свободно или остров — 1,1;

Рассчитаем для вытяжки с подходом к мангалу со всех сторон и минимальной высотой от мангала к зонту вытяжки.

Lki = 5·10-3*18751/3*(0,75+1,7*0,48)5/3*1,1 = 0,224 м3

Объёмный расход газов по продуктам сгорания.

Lri=1,51·10-7*QT

Lri = 1,51·10-7*15 = 2,26·10-6 м3

Расход газов вы вытяжке.

Lo=Lki+ Lri

Где:
Lki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с;
Lri – данные по объёмному расходу продуктов горения природного газа в конфорках плиты, м3/с.

Lo = 224·10-3 + 2,26·10-6 = 0,224 м3/с

Расход в час.

(D)/L=Lo*3600*D

(D)/L = 0,224*3600*0,48 = 421,63 м3/ч

Металлический вариант своими руками

Конструкция из металла представляет собой вытяжной зонт, принцип действия которого крайне прост. Он собирает продукты горения и выводит их через трубу из помещения. Такой зонт должен быть очень гладким, поскольку любые шероховатости уменьшают его эффективность. Если вы предпочитаете металлический зонт, необходимо также снабдить его широким отверстием.

Для его изготовления понадобятся лист стали, уголки (из металла), заклепочник, заклепки, шурупы, аппарат для сварки, болгарка и дрель.

Теперь что касается того, как его сделать:

  1. Первым делом необходимо создать чертеж и нанести на него все размеры, по которым будет конструироваться вытяжка.
  2. Теперь изготавливаем каркас. Сначала из металлических уголков нарезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а потом соединяем их в одну конструкцию.
  3. Из уголков собирается каркас самой вытяжной трубы.
  4. Обработайте швы, оставшиеся после сварки. Их шлифуют при помощи диска, а сверху покрывают специальным лаком против коррозии металла.
  5. Приступим к обшивке готового каркаса. Раскраиваем металлические листы и делаем сгибы, предварительно уложив листы на верстак.
  6. Используем дрель и проделываем монтажные отверстия, чтобы надежно закрепить обшивку.
  7. Наконец, заклепочник поможет обшить каркас листами металла.
  8. Последний штрих – нанесение антикоррозийного покрытия, увеличивающего срок эксплуатации вашей конструкции.

Многих интересует, как крепится такая вытяжка. Это можно сделать либо при помощи стоек, либо воспользоваться подвесами. Первые изготавливают из кирпича или из железа. Также можно добавить интересный железный элемент – массивные цепи, на которых будет крепиться вытяжка.

Условия работы вытяжных вентиляторов

По нормам пожарной безопасности в дымоходе всегда должен быть искрогаситель.

Выбор искрогасителей небольшой:

  • Сухой — сетка;
  • Мокрый — гидрофильтр.

Почему мы заговорили об искрогасителе? — Выбор типа этого элемента меняет условия работы вытяжного вентилятора.

Искрогаситель-сетка.

  • Гасит искры.
  • Дёшев.

Но:

  • Со временем забивается жиром.
  • Не снижает температуру газов (могут достигать 600-800 оС).

Гидрофильтр или мокрый искрогаситель.

  • Очищает газы от жира и гасит искры.
  • Снижает температуру дыма до 70 оС (иногда до 55-60 оС).

Но:

  • Дорог.
  • Габаритный прибор (сопоставим с размерами мангала).

Существует несколько уловок как снизить температуру дыма в каналах вытяжки, например:

  • Охлаждаемый водой вытяжной зонт (водяная рубашка с циркулирующей водой).
  • Увеличить существенно длину канала перед вентилятором (это даст дыму остыть).

Эти способы сложно применимы на даче.

Вариант жаростойкого канального вентилятора с двигателем вне канала

Подытожим:

Вентилятор вытяжки над мангалом работает в среде горячего (до 100 или до 600 оС), влажного газа, загрязнённого жирной взвесью и мелкодисперсными частицами (последнее, если применяется сухой искрогаситель).

Это даёт требования к вентилятору (используется мокрый искрогаситель):

  • Двигатель с уровнем защиты IP44;
  • Крыльчатка из металла или термостойкого пластика;
  • Корпус и детали вентилятора должны выдерживать температуру до +100 оС;

При этом крайне желательно:

  • Работоспособность при отрицательной температуре (-25 -30 оС);
  • Низкий уровень шума.

Если используется искрогаситель-сетка, потребуется жаростойкий вентилятор с вынесенным из канала мотором и рассчитанный на температуру 600-800 оС. Такие вентиляторы существуют, но дороги и редки в продаже.

Особенности приспособления и его назначение

Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу. Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода

Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

Помимо защитной функции зонтик имеет следующее предназначение:

  • Фиксирует и укрепляет кирпичную или каменную кладку.
  • Предотвращает разрушение верхней части трубы.
  • Отводит конденсатные образования и излишки влаги.
  • Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: » «). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

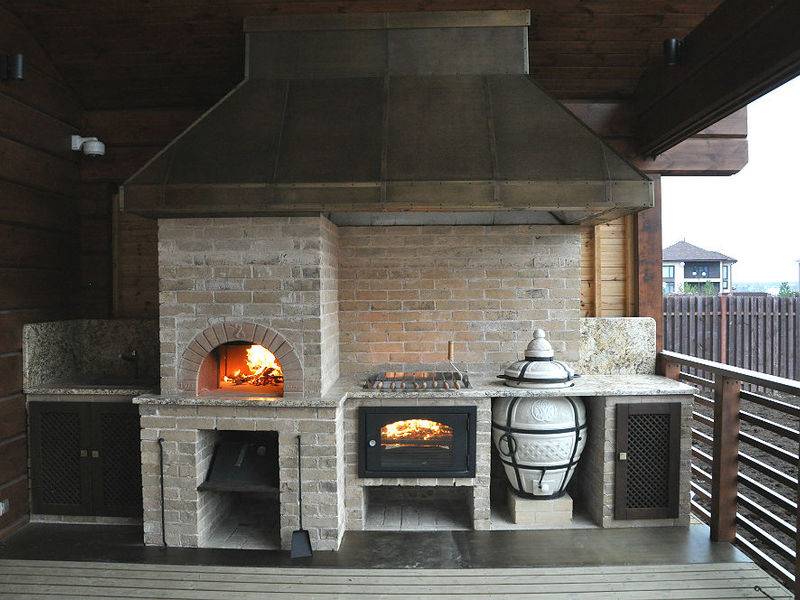

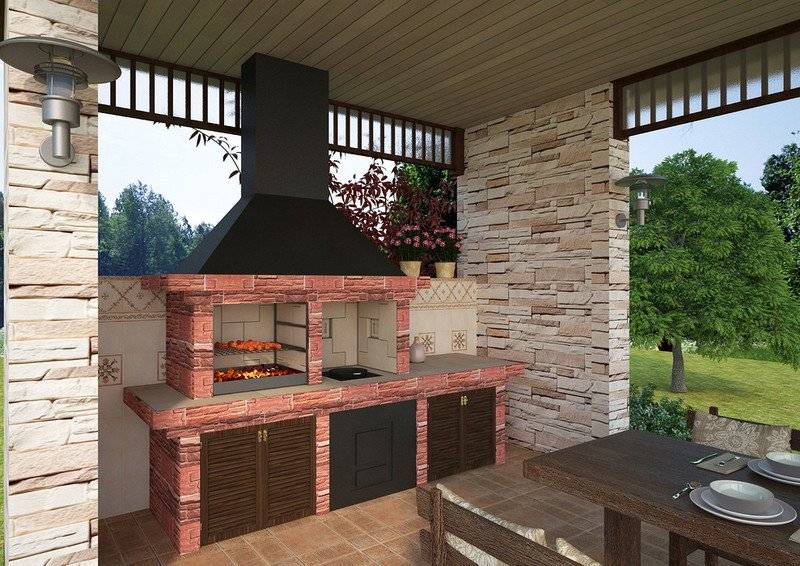

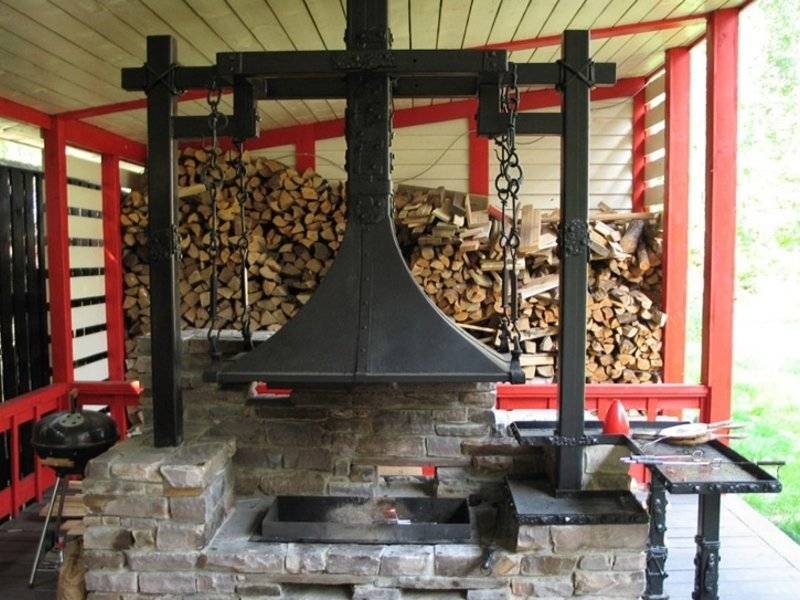

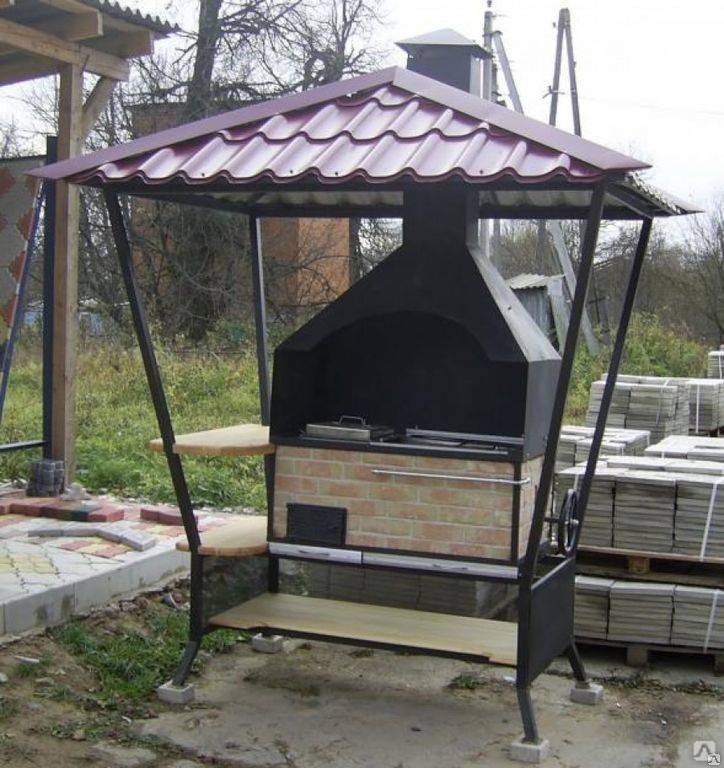

Вытяжка с дымосборником и мангалом: фотогалерея

Источники

  • https://fermer.blog/bok/blagoustroystvo/sadovye-postroyki/besedki/obustroystvo-besedok/16377-vytjazhka-nad-mangalom.html
  • https://besedka.guru/mangaly/vytyazhka.html
  • https://edanaprirode.com/zharovni/mangal/v-pomeshhenii/vytyazhka.html
  • https://idealsad.com/vyityazhka-dlya-mangala/
  • https://stroy-podskazka.ru/mangal/vytyazhka/
  • https://proffstroygroup.ru/blagoustrojstvo/mangal-s-vytyazhkoj-iz-metalla.html
  • https://www.rmnt.ru/story/outbuilding/vytjazhnoy-zont-dlja-mangala-osobennosti-kak-sdelat-svoimi-rukami.1726869/
  • https://oventilyacii.ru/ventilyaciya/vytyazhka/s-dymosbornikom-i-mangalom.html
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
