Разновидности и принцип работы выпрямителей напряжения

Плюсы и минусы оборудования

По сравнению с трансформатором, выпрямитель обладает рядом преимуществ:

• Экономное потребление энергии;
• Стабильность электрической дуги;
• Качество соединения;
• Малое количество брызг;
• Работа с нержавейкой;
• Простота и надежность конструкции, которые обеспечивают комфортную регулировку;
• Высокий КПД.
• Небольшие габариты и малый вес.

Наряду с достоинствами имеется ряд недостатков, которых гораздо меньше:

• Повышенные требования к стабильности напряжения в сети;
• Повышение качества сопровождается незначительной потерей мощности;
• Слабая защита от коротких замыканий, особенно длительных;
• Более высокая стоимость.

Положительные качества обеспечивают устойчивый интерес к оборудованию, несмотря на недостатки.

Что такое сварочный выпрямитель

Оборудование представляет собой преобразовательный блок с вольтамперной регулировкой. У сварочного выпрямителя на выходе два провода с клеммами: плюс и минус. При подключении одной из них к электроду, а другой к металлу возникает высокотемпературная электрическая дуга, образующая ванну расплава.

Сварочные выпрямители разделяют по уровню сложности, дополнительным функциям. Но принцип устройства у всех одинаковый: помимо трансформатора, создающего необходимое напряжение, в схему включают полупроводники, пропускающие только положительную часть синусоиды переменного тока.

Однополупериодный выпрямитель.

Схема однополупериодного выпрямителя выглядит следующим образом:

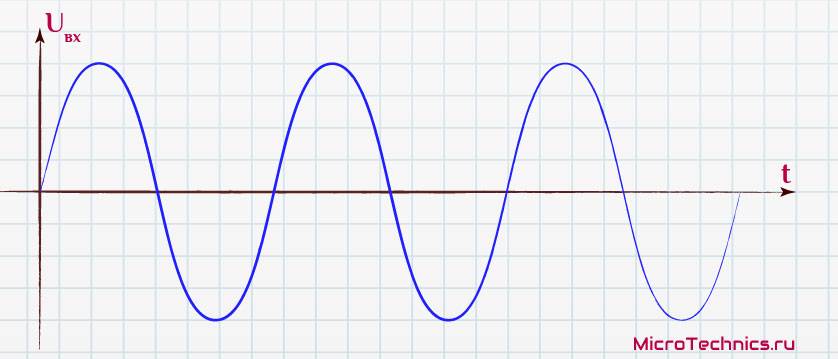

Пусть на входе у нас переменное напряжение, меняющееся по синусоидальному закону:

Резистор же R_н играет роль нагрузки. То есть мы должны обеспечить протекание через него постоянного тока. Давайте разберемся как эта простейшая схема сможет решить нашу задачу!

Итак, диод D_1 пропускает ток только в одном направлении, в те моменты, когда к нему приложено прямое смещение, что соответствует положительным полупериодам (U_{вх}\gt0) входного сигнала. Когда к диоду будет приложено обратное смещение (отрицательные полупериоды), он будет закрыт и по цепи будет протекать только незначительный обратный ток. И в результате сигнал на нагрузке будет выглядеть так:

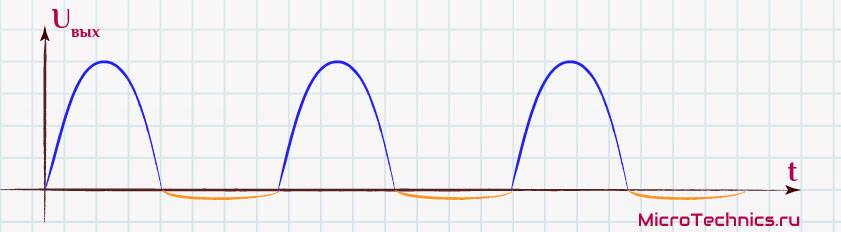

Обратным током обычно можно пренебречь, поэтому в итоге мы получаем, что ток через нагрузку протекает только в одном направлении. Но назвать его постоянным не представляется возможным Ток через нагрузку хоть и является выпрямленным (протекает только в одном направлении), но носит пульсирующий характер.

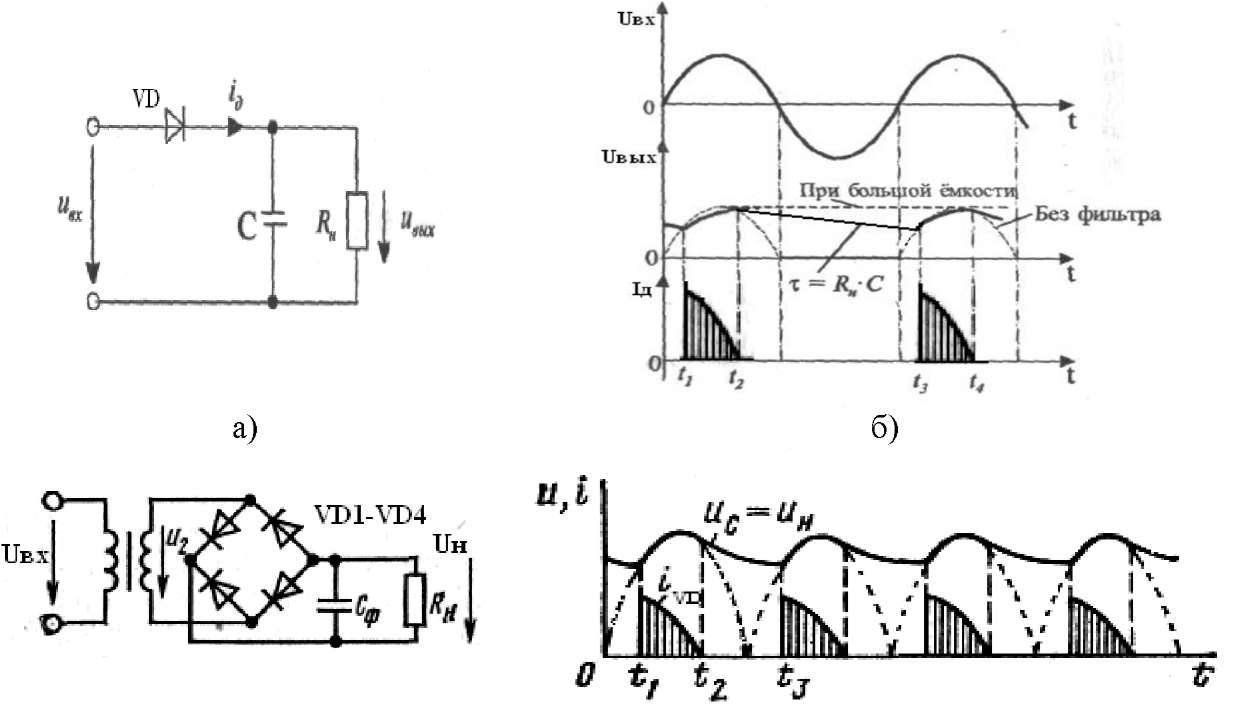

Для сглаживания этих пульсаций в схему выпрямителя тока обычно добавляется конденсатор:

Идея заключается в том, что во время положительного полупериода, конденсатор заряжается (запасает энергию). А во время отрицательного полупериода конденсатор, напротив, разряжается (отдает энергию в нагрузку).

Таким образом, за счет накопленной энергии конденсатор обеспечивает протекание тока через нагрузку и в отрицательные полупериоды входного сигнала. При этом емкость конденсатора должна быть достаточной для того, чтобы он не успевал разряжаться за время, равное половине периода.

Проверяем напряжение на нагрузке для этой схемы:

В точке 1 конденсатор заряжен до напряжения U_1. Далее входное напряжение понижается, а конденсатор, в свою очередь, начинает разряжаться на нагрузку. Поэтому выходное напряжение не падает до нуля вслед за входным.

В точке 2 конденсатор успел разрядиться до напряжения U_2. В то же время значение входного сигнала также становится равным этой же величине, поэтому конденсатор снова начинает заряжаться. И эти процессы в дальнейшем циклически повторяются.

А теперь поэкспериментируем и используем в схеме однополупериодного выпрямителя конденсатор меньшей емкости:

И здесь мы видим, что конденсатор из-за меньшей емкости успевает разрядиться гораздо сильнее, и это приводит к увеличению пульсаций, а следовательно к ухудшению работы всей схемы.

На промышленных частотах 50 – 60 Гц однополупериодный выпрямитель практически не применяется из-за того, что для таких частот потребуются конденсаторы с очень большой емкостью (а значит и внушительными габаритами).

Смотрите сами, чем ниже частота, тем больше период сигнала (а вместе с тем, и длительности положительного и отрицательного полупериодов). А чем больше длительность отрицательного полупериода, тем дольше конденсатор должен быть способен разряжаться на нагрузку. А это уже требует большей емкости.

Таким образом, на более низких частотах в силу своих ограничений эта схема не нашла широкого применения. Однако, на частотах в несколько десятков КГц однополупериодный выпрямитель используется вполне успешно.

Рассмотрим преимущества и недостатки однополупериодного выпрямителя:

• К основным достоинствам схемы, в первую очередь, конечно же, можно отнести простоту и, соответственно, небольшую себестоимость – используется всего один диод.
• Кроме того, снижено падение напряжения. , при протекании тока через диод на нем самом падает определенное напряжение. По сравнению с мостовой схемой (которую мы разберем в следующей статье), ток протекает только через один диод (а не через два), а значит и падение напряжения меньше.

Основных недостатков также можно выделить несколько:

• Схема использует энергию только положительного полупериода входного сигнала. То есть половина полезной энергии, которую также можно было бы использовать, уходит просто в никуда. В связи с этим КПД выпрямителя крайне низок.
• И даже с использованием сглаживающих конденсаторов величина пульсаций довольно-таки значительна, что также является очень серьезным недостатком.

Итак, давайте резюмируем! Мы разобрали схему и принцип работы однофазного однополупериодного выпрямителя тока, а в следующей статье перейдем к более сложным схемам выпрямителей, не пропустите!

Трехфазный тиристорный выпрямитель напряжения: примеры практического применения

• 20 мая 2013 г. в 08:00
• 3259

Трехфазный тиристорный выпрямитель предназначен для преобразования трехфазного переменного напряжения сети в постоянное регулируемое. Рассмотрим примеры практического применения управляемого тиристорного преобразователя.

Трехфазный тиристорный выпрямитель тока предназначен для преобразования трехфазного переменного напряжения сети в постоянное регулируемое. Выпрямитель является одним из наиболее распространенным и классическим изделием силовой электроники. Предлагаем читателю ознакомиться с его внутренним устройством и вариантами применения.

Общая структура типовой выпрямительной системы представлена на рисунке 1:

Рисунок 1. Трехфазный тиристорный выпрямитель тока (напряжения)

Трехфазное переменное напряжение подается на первичную обмотку сетевого трансформатора TV через сетевой дроссель L. Напряжение со вторичной обмотки поступает на управляемый тиристорный выпрямитель VS, собранный по мостовой схеме Ларионова. Выходное напряжение выпрямителя содержит гармоники и фильтрации, для подавления которых предназначен Г-образный идуктивно-емкостной фильтр Ф. В ряде случаев требуется заземление минусового провода (провод PE).

Рассмотрим практические примеры применения этого устройства.

Пример 1. Распределение мощности по трем фазам при питании однофазной нагрузки

Довольно часто встречается случай, когда нагревательный элемент электрической печи выполнен однофазным. При большом количестве таких печей на предприятии и питании их однофазным напряжением возникают сильные перекосы фаз, что неблагоприятно сказывается на других потребителях и снижает пропускную способность электрической сети. Одним из решений может стать применение выпрямителя — при питании нагрузки через управляемый выпрямитель мощность равномерно распределяется по всем трем фазам:

Рисунок 2. Питание однофазной нагрузки от трехфазного выпрямителя

Пример 2. Источник питания постоянного тока

Выпрямитель напряжения может использоваться как регулируемый мощный источник питания постоянного тока. Такой источник может использоваться для различных применений: питания гальванических ванн, зарядки аккумуляторных батарей (тиристорное зарядное устройство), питания приборов и автоматики подстанций оперативным током (шкаф оперативного тока ШОТ). В случае необходимости реализации системы питания постоянного тока с защитным заземлением необходима гальваническая развязка через трансформатор.

Рисунок 3. Источник питания постоянного тока

Пример 3. Управление двигателем постоянного тока

Классическое применение трехфазного выпрямителя — регулирование частоты вращения двигателя постоянного тока (ДПТ):

Рисунок 4. Регулятор скорости двигателя постоянного тока

Для этого необходимо два выпрямителя: один питает обмотку возбуждения, второй обмотку якоря. В настоящее время электропривод постоянного тока интенсивно вытесняется частотно регулируемым приводом (ЧРП) переменного тока; однако по ряду причин и в настоящее время двигателя постоянного тока широко применяются в промышленности и на транспорте.

Рисунок 5. Трехфазный тиристорный управляемый выпрямитель переменного тока ТВН фирмы «Звезда-Электроника»

Российским производителем регулируемых выпрямителей является фирма ООО «Звезда-Электроника», которая серийно и под заказ производит трехфазный тиристорный выпрямитель напряжения ТВН. Изделия фирмы отличаются широким набором сервисных функций, наличием комплекса защит, стабильностью, разумными массо-габаритными показателями.

Вся продукция проходит тщательный контроль на всех этапах.

Основные технические данные:

• номинальный выходной ток 40, 80, 125, 160, 200, 250, 315, 400, 500, 630 А;
• выходное напряжение – регулируемое или стабилизированное (согласно заказу);
• система управления – микропроцессорная;
• режимы стабилизации выходного напряжение и тока;
• защиты от короткого замыкания, перегрузки, перегрева, потери или «слипания» фаз;
• индикация данных на жидкокристаллическом дисплее;
• программирование параметров с кнопочной панели управления;
• широкий выбор управляющих сигналов;
• степень защищенности IP41 с возможностью усиления до IP54;
• по заказу дополнительное комплектование сглаживающим дросселем, сетевым фильтром, сглаживающими конденсаторами, платой аналогового вывода.

По материалам компании «Звезда-Электроника»

Устройство и принцип работы

Диодный мост представляет собой электронную схему, собранную на основе выпрямительных диодов, который предназначен для преобразования подаваемого на него переменного тока в постоянный. Чаще всего в состав схемы включаются диоды Шоттки, но это не категоричное требование, поэтому в каком-либо конкретном случае может заменяться и другими моделями, подходящими по техническим параметрам. Схема моста из полупроводниковых диодов включает в себя четыре элемента для одной фазы. Диодный мостик может набираться как отдельными диодами, так и собираться единым блоком, в виде монолитного четырехполюсника.

Принцип работы диодного моста основывается на способности p – n перехода пропускать электрический ток только в одном направлении. Схема включения диодов в мост построена таким образом, чтобы для каждой полуволны создавался свой путь протекания электрического тока к подключенной нагрузке.

Рис. 1. Принцип работы диодного моста

Для пояснения выпрямления диодным мостом необходимо рассматривать работу схемы относительно формы напряжения на входе. Следует отметить, что кривая напряжения за один период имеет две полуволны – положительную и отрицательную. В свою очередь, каждая полуволна имеет процесс нарастания и убывания по отношению к максимальной точке амплитуды.

Поэтому работа выпрямительного устройства будет иметь такие этапы:

• На вход выпрямительного моста, обозначенного буквами А и Б подается переменное напряжение 220В.
• Каждая полуволна, подаваемая из электрической сети или от обмоток трансформатора, преобразуется в постоянную величину парой диодов, расположенных по диагонали.
• Положительная полуволна будет проводиться парой диодов VD1 и VD4 и выдавать на выход моста полуволну в положительной области оси ординат.
• Отрицательная полуволна будет выпрямляться парой диодов VD2 и VD3, с которых на том же выходе моста возникнет очередная полуволна в положительной области.

В связи с тем, что оба полупериода получают реализацию на выходе диодного моста, такое электронное устройство получило название двухполупериодного выпрямителя, также его называют схемой Гретца.

Обозначение на схеме и маркировка

На электрической схеме диодный мост может иметь различные варианты изображения. Чаще всего вы можете встретить такие обозначения:

Рис. 2. Обозначение на схеме

Первый вариант обозначения мостового выпрямителя используется, как правило, в тех ситуациях, когда электронный прибор представляет собой монолитную конструкцию, единую сборку. На схеме маркировка выполняется латинскими буквами VD, за которыми указывается порядковый номер.

Второй вариант наиболее распространен  для тех ситуаций, когда диодный мост состоит из отдельных полупроводниковых устройств, собранных в одну схему. Маркировка второго варианта, чаще всего, выполняется в виде ряда VD1 – VD4.

Следует также отметить, что вышеприведенное схематическое обозначение и маркировка хоть и имеет общепринятый характер, но может нарушаться при составлении схем.

Разновидности диодных мостов

В зависимости от количества фаз, которые подключаются к диодному мосту, различают однофазные и трехфазные модели. Первый вариант мы детально рассмотрели на примере схемы Гретца выше.

Трехфазные выпрямители, в свою очередь, разделяются на шести- и двенадцатипульсовые модели, хотя схема диодного моста у них идентична. Рассмотрим более детально работу диодного устройства для трехфазной схемы.

Рис. 3. Схема трехфазного диодного моста

Диодный мост, приведенный на рисунке выше, получил название схемы Ларионова. Конструктивно для каждой из фаз устанавливается сразу два диода в противоположном направлении друг относительно друга

Здесь важно отметить, что синусоида во всех трех фазах имеет смещение в 120° друг относительно друга, поэтому на выходах устройства при наложении результирующей диаграммы получится следующая картина:

Рис. 4. Напряжение выпрямленное трехфазным мостом

Как видите, в сравнении с однофазным выпрямителем на базе диодного моста картина получается более плавной, а скачки напряжения имеют значительно меньшую амплитуду.

Разновидности аппаратов

Выпрямители для сварки имеют несколько разновидностей по типу подключения диодов и параметрам входящего напряжения. Их можно разделить на:

• однофазные (с однополупериодной конструкцией, полумостовой и полномостовой);
• двухфазные (с последовательным и параллельным подключением мостов);
• трехфазные (с количеством от 6 до 12 диодов в параллельных и последовательных схемах).

Из часто встречающихся на производстве выпрямителей применяют трехфазные модели, позволяющие работать с металлами разной толщины, и выполнять не только сварку, но и резку материалов. Встречаются и многопостовые аппараты, дающие возможность подсоединять к ним до шести электрододержателей одновременно. Чтобы обеспечить индивидуальные условия для каждого рабочего, в схему включают защиту от индукции и балластный реостат, для регулировки тока на месте.

В быту выпрямители применяются в составе сварочных инверторов. В этих аппаратах понижающий трансформатор изменяет силу тока, после чего выпрямляющий блок производит постоянное напряжение. Далее оно преобразуется обратно в переменное, но с очень высокой частотой. И хотя сварка такими устройствами выполняется на переменном токе, благодаря его модернизации, получаются качественные и ровные швы. Инверторы отличаются компактностью и легкостью.

Плюсы и минусы оборудования

По сравнению с трансформатором, выпрямитель обладает рядом преимуществ:

• Экономное потребление энергии;
• Стабильность электрической дуги;
• Качество соединения;
• Малое количество брызг;
• Работа с нержавейкой;
• Простота и надежность конструкции, которые обеспечивают комфортную регулировку;
• Высокий КПД.
• Небольшие габариты и малый вес.

Наряду с достоинствами имеется ряд недостатков, которых гораздо меньше:

• Повышенные требования к стабильности напряжения в сети;
• Повышение качества сопровождается незначительной потерей мощности;
• Слабая защита от коротких замыканий, особенно длительных;
• Более высокая стоимость.

Положительные качества обеспечивают устойчивый интерес к оборудованию, несмотря на недостатки.

Какие бывают выпрямители: типы выпрямителей переменного тока

Большинству радиосхем требуется источник питания постоянного напряжения. Чтобы электронный аппарат мог питаться от сети переменного напряжения, он должен иметь выпрямитель, который преобразует переменное напряжение в постоянное. После выпрямителя получается пульсирующий ток, который течет в одном направлении, изменяя свою величину от нуля до амплитудного значения. Чтобы из пульсирующего напряжения получить постоянное, после выпрямителя ставится сглаживающий фильтр.

На рис.1 показана схема однополупериодного выпрямителя. Она состоит из одного диода (D), который пропускает ток только в одном направлении. Достоинством его является простота схемного исполнения, к недостаткам можно отнести низкое использование трансформатора по мощности и большие пульсации, так как используется только один полупериод.

Наиболее часто применяется мостовая схема двухполупериодного  выпрямителя.

В этой схеме в течении каждого полупериода работают попарно два диода – VD₁VD₄, VD₂VD₃, пропуская ток только в одном направлении.

Сглаживающие фильтры обычно выполняются из относительно больших емкостей и индуктивностей. Пульсирующее напряжение заряжает емкость до амплитудного значения, которое разряжается в промежутках между амплитудами, поддерживая постоянным напряжение на нагрузке. Индуктивность для пульсирующей составляющей представляет большое реактивное сопротивление, а емкость – малое, поэтому фильтр не пропускает ее в нагрузку. Качество выпрямленного постоянного напряжения оценивается коэффициентом пульсаций: K=U_˜/U, где U_˜ — пульсирующее напряжение, U – постоянное напряжение.

В маломощных выпрямителях иногда используются фильтры из сопротивлений и емкости. К их достоинствам можно отнести простоту схемы, к недостаткам – большой коэффициент пульсаций и малый КПД.

Двухполупериодные выпрямители

Они бывают двух схемных решений: выпрямитель со средней точкой и мостовая схема, известная, как схема Гретца. Выпрямитель со средней точкой требует более сложного в исполнении силового трансформатора, хотя диодов там используется в два раза меньше чем в мостовой схеме. К недостаткам двухполупериодного выпрямителя со средней точкой можно отнести то, что для получения одинакового напряжения, число витков во вторичной обмотке трансформатора должно быть в два раза больше, чем при использовании мостовой схемы. А это уже не совсем экономично с точки зрения расходования медного провода.

Далее на рисунке показана типовая схема двухполупериодного выпрямителя со средней точкой.

Величина пульсаций выпрямленного напряжения меньше чем у однополупериодного выпрямителя и величину конденсатора фильтра так же можно использовать гораздо меньшую. Наглядно увидеть, как работает двухполупериодная схема можно по рисунку.

Как видим, на выходе выпрямителя уже в два раза меньше «провалов» напряжения — тех самых пульсаций.

Активно применяется схема выпрямителя со средней точкой в выходных выпрямителях импульсных блоков питания для ПК. Так как во вторичной обмотке высокочастотного трансформатора требуется меньшее число витков медного провода, то гораздо эффективнее применять именно эту схему. Диоды же применяются сдвоенные, т.е. такие, у которых общий корпус и три вывода (два диода внутри). Один из выводов — общий (как правило катод). По виду сдвоенный диод очень похож на транзистор.

Наибольшую популярность приобрела в бытовой и промышленной аппаратуре мостовая схема. Взгляните.

Можно без преувеличения сказать, что это самая распространённая схема. На практике вы с ней ещё не раз встретитесь. Она содержит четыре полупроводниковых диода, а на выходе, как правило, ставится RC-фильтр или только электролитический конденсатор для сглаживания пульсаций напряжения.

О данной схеме уже рассказывалось на странице про диодный мост. Стоит отметить, что и у мостовой схемы есть недостатки. Как известно, у любого полупроводникового диода есть так называемое прямое падение напряжения (Forward voltage drop — V_F). Для обычных выпрямительных диодов оно может быть 1 — 1,2 V (зависит от типа диода). Так вот, при использовании мостовой схемы на диодах теряется напряжение, равное 2 x V_F, т.е. около 2 вольт. Это происходит потому, что в выпрямлении одной полуволны переменного тока участвуют 2 диода (затем другие 2). Получается, что на диодном мосте теряется часть напряжения, которое мы снимаем со вторичной обмотки трансформатора, а это явные потери. Поэтому в некоторых случаях в составе диодного моста применяются диоды Шоттки, у которых прямое падение напряжения невелико (около 0,5 вольта). Правда, стоит учесть, что диод Шоттки не рассчитан на большое обратное напряжение и очень чувствителен к его превышению.

Большой интерес вызывает выпрямитель с удвоением напряжения.

Виды выпрямителей

Схема однофазного выпрямителя

В зависимости от способа включения полупроводниковых диодов все выпрямители переменного тока подразделяются на следующие виды:

• однополупериодные (полуволновые),
• двухполупериодные (полноволновые со средней точкой или схемы Миткевича),
• мостовые или выпрямители Гретца,
• выпрямители с удвоением рабочего напряжения и другие, менее распространенные схемы.

График выходного напряжения

Однополупериодное включение – самые простой способ, используемый для выпрямления переменного тока. Другое название – нулевая выпрямительная схема.

С помощью устройств этого класса удается получить только пульсирующий (используемый лишь наполовину) выходной ток. Схемы, построенные на однополупериодном принципе, отличаются низкой эффективностью преобразования и применяются крайне редко. Их двухполупериодные аналоги имеют в своем составе два диода и обеспечивают выпрямление полуволн обеих полярностей. Они отличаются большей эффективностью и применяются в простейших блоках питания.

Однофазные мостовые выпрямители, так называемые схемы Гретца на 4-х диодах, характеризуются высоким КПД, под которым понимается эффективность использования полученной от трансформатора мощности.

Они широко применяются в устройствах повышенной энергоемкости типа генераторов с выходными напряжениями от десятков до сотен Вольт. К их достоинствам относят:

• низкое обратное напряжение (доли Вольта),
• небольшие габариты,
• высокий КПД использования трансформатора (в сравнение со схемой Миткевича).

Существенный недостаток мостовых схем – в два раза большее падение напряжения на диодах, что вынуждает при их разработке выбирать выходные параметры трансформатора с запасом. Эта часть полезной мощности теряется затем на переходах четырех диодов.

Типы выпрямителей по функциональным возможностям

Мостовой трехфазный выпрямитель

По своему назначению и функциональным возможностям известные образцы выпрямителей делятся на однофазные и трехфазные устройства. Первые используются в электросетях многоквартирных и частных домов и предназначены для питания бытовой аппаратуры. Вторые представляют собой электронный модуль из 3-х однотипных узлов, изготавливаемых по одной из следующих схем:

• однотактные выпрямители,
• двухтактные системы,
• комбинированные модули: с двумя трехфазными обмотками с параллельным и последовательным включением диодов.

Применение однотактных схем трансформации ограничено из-за малой эффективности выпрямленного напряжения. Двухтактные их аналоги широко применяются в электродвигателях постоянного тока и других электрических машинах, содержащих в своей конструкции щеточные узлы. Помимо классических выпрямителей, предназначенных для установки в коллекторные двигатели, существуют схемы, которые позволяют повысить напряжение на выходе в несколько раз. Частным случаем таких решений является выпрямитель с удвоением напряжения.

Схема выпрямителя с удвоением напряжения лишь деталями отличается от уже рассмотренных вариантов. Такие устройства принято называть умножителями, которые легко собираются своими руками.

Разновидности диодных мостов и их маркировка

Диодный мост можно собрать на дискретных диодах

Чтобы соблюсти полярность, надо обратить внимание на маркировку. В некоторых случаях метка в виде рисунка нанесена прямо на корпус полупроводникового прибора

Это характерно для изделий отечественного производства.

Зарубежные (и многие современные российские) приборы маркируются точкой или кольцом. В большинстве случаев так обозначается анод, но гарантии нет. Лучше посмотреть справочник или воспользоваться тестером.

Можно сделать мост из сборки – четыре диода объединены в одном корпусе, а соединение выводов можно выполнить внешними проводниками (например, на печатной плате). Схемы сборок могут быть разнообразными, поэтому для правильного соединения надо смотреть даташиты.

Например, у диодной сборки BAV99S, содержащей 4 диода, но имеющей только 6 выводов, внутри имеется два полумоста, соединенных следующим образом (на корпусе около вывода 1 имеется точка):

Чтобы получить полноценный мост, надо соединить внешними проводниками соответствующие выводы (красным показана трассировка дорожек в случае использования печатного монтажа):

В этом случае переменное напряжение подводится к выводам 3 и 6. Положительный полюс постоянного снимается с вывода 5 или 2, а отрицательный – 4 или 1.

И самый простой вариант – это сборка с готовым мостом внутри. Из отечественных изделий это могут быть КЦ402, КЦ405, существуют мосты-сборки зарубежного производства. Маркировка выводов во многих случаях нанесена прямо на корпус, и задача сводится только к корректному выбору по характеристикам и к безошибочному подключению. Если наружного обозначения выводов нет, придется обратиться к справочнику.

Однофазные выпрямители

Основными схемами однофазных выпрямителей являются однополупериодная и двухполупериодная (мостовая или со средней точкой).

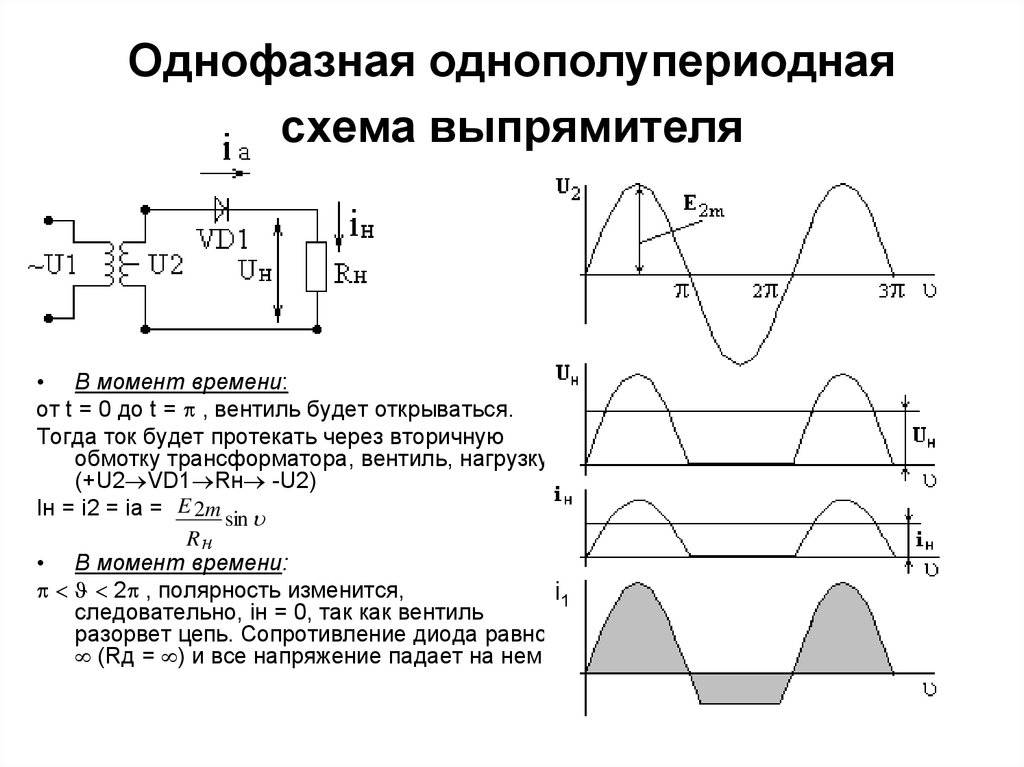

Однофазная однополупериодная схема является самой простейшей схемой выпрямителя.

Трансформатор преобразовывает сетевое напряжение первичной обмотки Uc в напряжение вторичной обмотки U2. Так как диод Д имеет одностороннюю проводимость, ток I2 будет протекать только при положительной полуволне вторичного напряжения, при отрицательной полуволне диод будет закрыт. Так как ток в нагрузке Rн протекает только в один полупериод, отсюда и название выпрямителя — однополупериодный.

К недостаткам однополупериодных выпрямителей следует отнести униполярный ток, который, проходя через вторичную обмотку, намагничивает сердечник трансформатора, изменяя его характеристики и уменьшая КПД, высокий уровень пульсаций и большое обратное напряжение на диоде.

Двухполупериодные схемы выпрямления уже значительно интересней. Из них наибольшую популярность приобрела мостовая схема включения диодов.

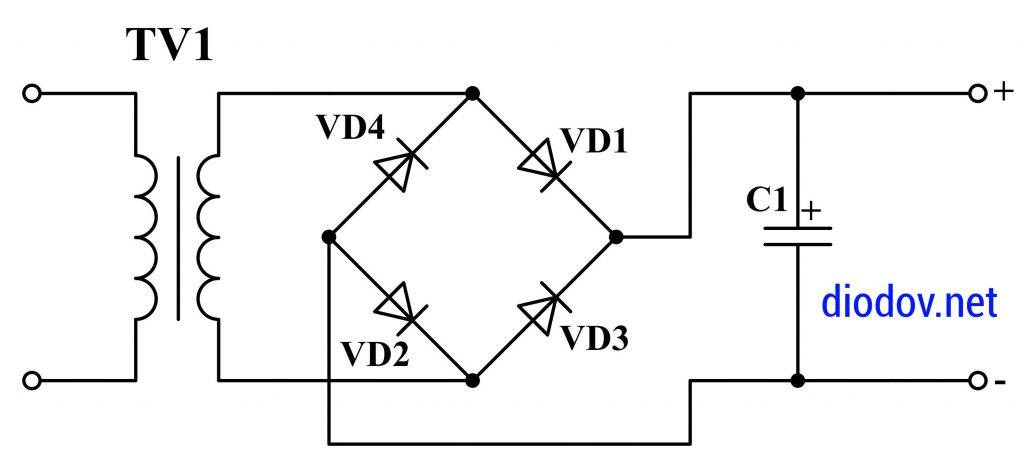

Схема состоит из трансформатора и четырех диодов,собранных мостом. Одна из диагоналей моста соединена с выводами вторичной обмотки трансформатора, вторая диагональ с нагрузкой. При положительном потенциале в точке a вторичной обмотки трансформатора ток пойдет по цепи точка a вторичной обмотки – A – диод Д1 – B – нагрузка Rн — D — диод Д3. К диодам Д2 и Д4 при этом приложено обратное напряжение, они заперты. При изменении направления Э.Д.С и тока во вторичной обмотке положительный потенциал появится уже в точке b вторичной обмотки трансформатора. Ток при этом пойдет по цепи b — C — диод Д2 — B — нагрузка Rн — D — диод Д4.

Таким образом ток в нагрузке не меняет своего направления. Кривые напряжения и тока на нагрузке повторяют (при прямом напряжении на диодах U np ≈ 0) по величине и форме выпрямленные полуволны напряжения и тока вторичной обмотки трансформатора. Они пульсируют от нуля до максимального значения.

Кроме мостовой схемы выпрямления может применяться двунаправленная схема.

Схема состоит из трансформатора со средней отпайкой на вторичной обмотке и двух диодов. Когда в точке a имеется положительный потенциал ток протекает по цепи a — диод Д1 — нагрузка Rн — отпайка вторичной обмотки. При положительном потенциале в точке b вторичной обмотки ток потечет по цепи b — диод Д2 — с — нагрузка Rн — отпайка вторичной обмотки.

На левом рисунке показана зависимость напряжения вторичной обмотки трансформатора от времени, на правом изменение тока нагрузки. Как следует из работы выпрямителя, направление тока в нагрузке неизменно. Вторичная обмотка трансформатора двухфазная и каждая фаза работает половину периода. Напряжение на нагрузке в любой момент равно мгновенному значению ЭДС фазы, работающей в данный момент.

К основным минусам данной схемы можно отнести необходимость делать отпайку вторичной обмотки трансформатора и большое обратное напряжение диода Uобр = 2U2м = 3,14U0, поэтому она не получила столь широкого распространения как мостовая схема.
