Врезка во внутренний водопровод
Если предстоит врезка в старую стальную то традиционным методом является монтаж отвода с помощью приваренного тройника. Объем работ при этом достаточно велик, так же, как и возможные трудности при монтаже. Необходимо произвести сложные манипуляции, чтобы тройник удачно врезался в трубопровод. Но такие трубы становятся редкостью и использование сварки не актуально.
При подсоединении к трубе из пластика или его производных выпиливается участок трубы по размеру вставляемого тройника. Но и в этом случае могут возникнуть неудобства из-за близкого расположения трубопровода к стене.
Схема врезки во внутренний водопровод.
Врезка с помощью криволинейного фланца
Существует более простой способ монтажа отвода, не требующий разрезания водопровода. Для этого требуется отрезок трубы с патрубком того же диаметра, как и трубопровод. Отрезок разрезается вдоль с таким расчетом, чтобы его половина с патрубком плотно ложилась на трубу водопровода в качестве его второй стенки.
Врезка с помощью криволинейного фланца.
После высверливания отверстия по диаметру патрубка на него накладывается полученная заготовка. Место соединения смазывается невысыхающим герметиком, который можно приобрести в автомагазине.
Смонтированный таким образом криволинейный фланец стягивается двумя хомутами по сторонам от патрубка. Необходимо, чтобы герметик стал выступать из-под краев накладки. В дальнейшем к патрубку стыкуется остальная часть трубопровода.
Подсоединение с использованием седелки
На рынке сантехнической арматуры сейчас существуют приспособления, с помощью которых возможно произвести врезку практически при любых условиях монтажа. Это специальные седелки, адаптеры и так далее.
Монтаж седелки для труб.
С помощью седелки можно врезаться в трубопровод, не сбрасывая давление воды. Седелка представляет собой хомут из двух частей. С помощью болтов она плотно обжимает трубу с двух сторон. К ней присоединяется проходной кран с помощью фланцевого или резьбового соединения.
Отверстие диаметром не более 1/3 высверливается с помощью специального сверлильного приспособления. Его временно присоединяют к проходному крану. После высверливание прохода кран перекрывается и сверлильное устройство снимается. К крану монтируют трубу отвода.

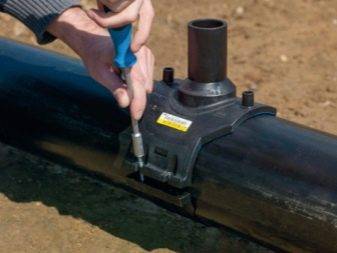

Для домовых подключений сегодня используют седелки с встроенной фрезой и клапаном. Такие приспособления монтируются с помощью муфтовой сварки, остаются неразъемными и необслуживаемыми. Они устанавливаются на трубопроводы с давлением воды до 16 бар. Во время установки водопровод не перекрывается, при сверлении отсутствуют утечки и образование стружки. Соединение не подвержено коррозии и может эксплуатироваться не менее 50 лет.
Технологии домовых подключений водопроводов так же, как и разводки внутренних сетей зависят от каждого конкретного случая. Для полиэтиленового трубопровода более подходит испытанный способ электромуфтовой сварки. Для водопроводов из ПВХ, стали или чугуна применяются механические соединения. Они обеспечивают прочное соединение в самых сложных условиях монтажа.
Пропускная способность газопровода
Перед врезкой в газопровод нужно рассчитать пропускную способность магистрали и давление в ней
При врезке в городской газопровод выполняют предварительную работу – расчет пропускной способности. При этом принципиальное значение имеет назначение газопровода. Для бытовых нужд обустраивают простую систему с низким давлением. В таких условиях расчеты выполняют по самым простым формулам, с учетом только диаметра трубы и среднего значения давления в сети.
Qmax = 0.67 Ду² * p, где
- Qmax – пропускная способность;
- Ду – условный проход трубы – внутренний диаметр, указываемый в документах;
- p – сумма рабочего давления в газопроводе и 0,1 МПа.
При расчетах используют средние величины – скачки давления, величину силы трения, возникающего при перемещении, не учитывают.
Если подключение производится к магистралям с более высоким давлением, нужно учитывать и другие параметры. Используется формула Qмакс =196,386×Д²×P/Z×Т, где:
- Qмакс – максимальная пропускная способность;
- Д – внутренний диаметр газопровода;
- P –сумма рабочего давления и 0,1 МПа;
- Z – коэффициент сжимаемости газа;
- Т – температура подаваемого газа в Кельвинах.
Отсюда хороша заметна зависимость пропускной способности от температуры. Чтобы увеличить этот параметр, нужно поддерживать стабильную температуру подаваемого топлива и утеплять газопровод.
Как получить допуск на производство работ
Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее. Подключение, выполненное самовольно, считается незаконной и за ней следуют меры административного воздействия с материальным наказанием
Подключение, выполненное самовольно, считается незаконной и за ней следуют меры административного воздействия с материальным наказанием.
Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:
- место выполнения врезки;
- размер трубы магистрального водопровода;
- данные, которые могут понадобиться при производстве врезки.
Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.
Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.
Подключение в водопровод под напором запрещена при следующих условиях:
- трубопровод выполнен из трубы большого диаметра;
- при отсутствии подключения к центральной схеме канализационных стоков;
- если при врезке не предусмотрена установка приборов учета расхода воды.
Способы врезания в трубопровод
Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.
Смотреть видео
Рассмотрим простейший метод
Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.
Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.
Встраиваемые фрезы
Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.
В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.
Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы
По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.
Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.
Использование сверловочных хомутов

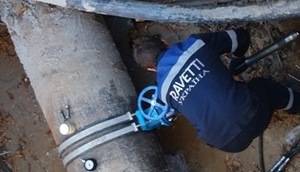

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.
Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.
Другие способы врезки
Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками
Его надевают на магистральную трубу и крепят длинными шпильками.
Смотреть видео
Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.
Методы
Часто материал водоснабжающего трубопровода определяет и материал трубы отводной линии, и способ врезки. Если центральная или второстепенная труба стальная, то отводку также лучше применить стальную. В крайнем случае сделать переходной участок в виде штуцера из стальной трубы с вентилем, к которому потом подсоединить трубопровод из другого материала.
Врезка стальных труб производится такими двумя способами, как:
- с применением сварочного аппарата путем приварки штуцера к водопроводу;
- посредством стального хомута без сварки.
Оба метода применяют как при врезках в трубопровод, который находится под давлением, так и без давления. Но на трубопроводах высокого давления сварку рекомендуется применять только в экстренных, аварийных случаях, а также при организации дополнительных средств безопасности. В обычном режиме производства работ нужны действия по полному отключению участка водопровода, где производят врезку с применением сварки.
Алгоритм работы с применением сварки на действующем трубопроводе выглядит следующим образом:
- вырывается экскаватором яма до уровня выше проложенного трубопровода примерно 50 см;
- вручную очищается от грунта участок трубы, в который планируется врезка;
- место врезки освобождается от антикоррозионного покрытия и других защитных слоев, а конкретный участок подсоединения штуцера или трубопровода отводки зачищается до блестящего металла;
- приваривается штуцер с краном;
- после остывания металла, нагретого сваркой, через кран в штуцер вводится сверло и просверливается отверстие в стенке водопровода;
- когда через штуцер пойдет вода, сверло вынимают, а кран закрывают (врезка выполнена, дальнейшая прокладка линии водопровода начинается от вентиля на штуцере).

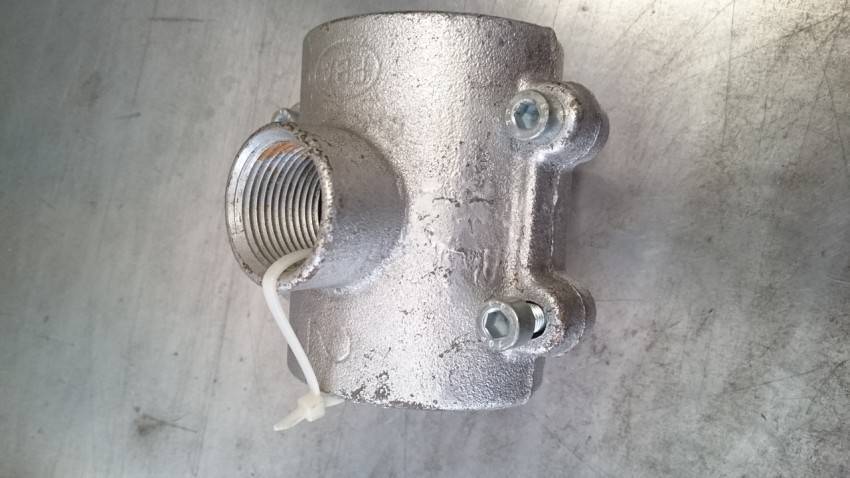

Хомут для врезки представляет собой обычную деталь, состоящую из двух половинок полукруглых форм. Эти половинки надеваются на трубу и стягиваются между собой болтами с гайками. От обычных хомутов они отличаются лишь наличием на одной из металлических частей резьбового отверстия. В это отверстие вставляется штуцер, служащий частью отводной линии. Расположить отверстие для патрубка можно в любом месте водопровода, а при ввертывании штуцера он всегда будет находиться под прямым углом к линейной плоскости поверхности трубопровода.
Весь остальной процесс происходит аналогично врезки при помощи сварки: в штуцер через кран вводится сверло и сверлится отверстие. Если отводка небольшого диаметра и давление в водопроводе в пределах 3–4 кгс/см², то кран можно без проблем накрутить и после сверления (если он резьбовой, а не вварной). Подсоединение дополнительных линий к чугунной магистрали также производится с помощью хомутов.
Сварку применять нельзя из-за низкой пластичности чугуна, ведь он может треснуть в местах перегрева.
Врезка в трубы из пластика или полиэтилена происходит с помощью пластиковых хомутов или седелок (полухомут на застежках). Хомуты и седелки бывают простыми и сварными. Работа с простыми устройствами мало чем отличается от врезки с хомутом в стальную трубу. А в сварных седелках или хомутах имеется все необходимое для сварки оборудование. Такая седелка в сборе устанавливается на трубу в намеченном месте, подключаются клеммы к электричеству и через несколько минут врезка будет автоматически выполнена.
Начальный этап врезки под давлением в газопровод
Подготовительный этап включает не столько работы, сколько сбор документов и получение разрешений. Обычно врезка в действующий магистральный газопровод требуется при возведении нового частного дома.
Собственник подает в Горгаз следующие документы:
- проект системы газоснабжения – утвержденный;
- заявление – документ заверяет глава территориального отделения лично;
- паспорт и идентификационный код владельца постройки;
- разрешение на подключение – выдает отдел планирования архитектурного обустройства;
- техпаспорт на дом – можно подавать копию, подтвержденную нотариусом;
- фотография – снимок делают во время топографической съемки участка, на фото запечатлевают всю инфраструктуру: водопровод, теплосеть, канализацию; снимок заверяют работники газовой службы.
Если постройка еще не завершена, к пакету прилагают архитектурный проект здания и разрешение на его сооружение. Если общая площадь дома превышает 300 м², потребуется тепловой расчет здания, ситуационный план надела в масштабе 1:5000 и согласие соседей по участку на подключение к газопроводу. Последнее нужно, если часть сети придется прокладывать по их территории.
Помимо документов для разрешения на врезку под давлением в магистральный или городской газопровод нужны сведения об устанавливаемых газовых приборах: котле, газовой плите, газовом счетчике, бойлере. Нужно иметь на руках техпаспорта всех изделий, сертификаты, разрешение на их применение (их получают в городским управлении газового хозяйства), договоры на обслуживание и ремонт приборов.
Для горения топлива требуется достаточная подача воздуха и система, позволяющая избавиться от продуктов сгорания: вытяжки, дымоходы, вентканалов. Если постройка готова, собственнику нужно получить акт обследования вентиляционных и дымоходных систем. Если задание строится – проект вентиляции.
Как делают врезку в газовую трубу не отключая газ!?
Газовые системы и трубопроводы подразделяются на несколько видов и выполняют две важные функции: хранение газа и его транспортировка. Газопроводы в зависимости от их функционального назначения могут иметь разное давление. В магистральных газопроводах давление может быть от 1.2 до 10 МПа (сопоставимо с давлением от 12 до 100 килограмм на 1 квадратный сантиметр) . Это очень большое давление и врезаться в такие системы имеют право только организации со специализированной лицензией. Распределительные (подводят газ непосредственно к дому) имеют небольшое давление, порядка 0.005…0.3 МПа . В данном случае врезка может осуществляться более широким кругом лиц, но самостоятельно делать это всё-таки не стоит.
1. Первый способ — «Холодная врезка» . При нем все параметры газопровода остаются прежними. Таким способом зачастую подключают к магистрали газовые сети новых пользователей. Многие народные умельцы знают, как врезаться в газовую трубу без сварки, поскольку технология эта относительно проста и безопасна. Часто используется при нелегальных врезках.
2. Второй способ является более традиционным, если можно так выразиться. Сварка -надежная, проверенная годами методика, правда, требующая определенной квалификации и наличия специального доступа у исполнителей, занимающихся подключением. Требует тщательного соблюдения технологического процесса и техники безопасности. Применяется все реже, так как считается устаревшим.
Подключение к газовым сетям практически всегда осуществляется уже в тот момент, когда они находятся в рабочем состоянии. Ради одной врезки перекрывать участок никто не будет. Намного проще врезаться в трубу под давлением, чем заранее оповещать всех жителей об отключении газа и следить затем, чтобы при последующем включении нигде не появилось утечек из-за перепадов давления.
Так что, работа со сваркой над газовой трубой под давлением чудо только для обывателей, для газовиков — это обычное дело.
Ниже представлено видео по врезке одним из способов
На канале есть статья о пожаре на газовом месторождении СССР, который длился 3 года ! Для его тушения пришлось применить ядерный взрыв!
Спасибо за дочитывание. На нашем канале вы сможете найти интересные для себя статьи на различную тематику. Поддержите развитие канала лайком и подпиской!)
Какими бывают газотранспортные магистрали
Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.
Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.
А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.
Врезку в газопровод должен осуществлять специалист газовой службы, имеющий необходимый уровень допуска и соблюдающий все меры безопасности
Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.
Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.
Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.
Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий
Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.
Классификация газопровода по давлению
В системах газоснабжения в зависимости от давления транспортируемого газа различают:
- газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
- газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
- газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
- газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
- газопроводы низкого давления (рабочее давление газа до 0,005 МПа).
Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.
Расположение газопроводов (классификация)
В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.
Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.
Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.
Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.
Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.
Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.
Материалы для газопроводов
В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).
Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.
Принцип построения распределительных систем газопроводов
По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т.е. потребители имеют одностороннее питание.
В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.
Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.
Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.
ООО «ГазКомфорт»
Офис в Минске: г.Минск, пр. Победителей 23, корп. 1, офис 316АОфис в Дзержинском: г.Дзержинск, ул. Фурманова 2, оф.9
Как правильно врезаться в водопроводную пластиковую трубу
В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, когда она под давлением? И возможно ли это выполнить самостоятельно?
Мы подскажем вам ответы на возникшие вопросы — в статье рассмотрено несколько способов врезки в трубу для организации отвода от уже имеющейся магистрали. Начиная с самого простого — перекрыть трубопровод на время и вставить в нужном месте тройник, вырезав предварительно участок.
Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая квалифицированных специалистов.
Способ #3 — обжимной хомут (накладка)
Помимо электросварной седелки существует ее более простой аналог – накладной хомут. Он состоит из двух раздельных стягиваемых вместе болтами деталей.
Одна для накладки сверху пластиковой трубы, а вторая снизу для притягивания верхней части. Между ними дополнительно вставляется уплотнительная прокладка для предотвращения протечек.
Схема врезки. Количество стягивающих болтов и размеры обжимного хомута зависят от диаметра трубопровода, в который производится врезка
Обычно верхняя и нижняя накладываемые детали в точности повторяют габариты трубы. Но есть и универсальные хомуты, у которых верх сделан небольшим, а вместо низа металлическая полоса для стяжки.
Внешне они напоминают ремонтные аналоги для подсоединения шлангом или закрытия свищей. Только в верхней части у них патрубок для подсоединения отвода.
Хомуты для врезки в пластиковую трубу бывают:
- с запорным краном;
- со встроенной фрезой и защитным клапаном;
- с фланцевым либо резьбовым концом из металла;
- с пластиковым торцом под пайку или склеивание.
Чтобы выполнить врезку, хомут надевается на трубу и фиксируется на ней гайками либо болтами, в зависимости от конструкции. После через имеющийся отводной патрубок производится засверливание. А потом подсоединяется сам отвод от магистрали.
Сверлить трубу, не установив на нее хомут или седелку, не рекомендуется. Можно ошибиться с диаметром сверла и точкой сверления. Лучше всего делать это через патрубок уже установленного для ответвления фитинга.
Так сверло по размерам точно будет несколько меньше внутреннего сечения врезаемого отвода и установлено окажется точно там, где нужно.
Нюансы работ на водопроводе под давлением
Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.
Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.
Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы
В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.
Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы
Неважно, под давлением они находятся либо нет. Но стоят такие насадки гораздо дороже обычных хомутов и седелок
Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.
Выводы и полезное видео по теме
Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки.
Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.
Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:
Особенности монтажа электросварной седелки:
Нюансы врезки в полиэтиленовый водопровод:
Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.
Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.
Холодная врезка в магистральный газопровод
Врезка отводов в магистральные трубопроводы производиться при помощи устройства, позволяющего производить работы без остановки перекачки при рабочем давлении в трубопроводе до 6,4 МПа.
Комплекс работ по врезке в существующий газопровод под давлением с применением огневых работ выполняет специализированная бригада. Подготовка газопровода к врезке выполняется подразделение предприятия, эксплуатирующего газопровод. На огневые работы под давлением составляется наряд — допуск. Специализированная бригада должна пройти подготовку и аттестацию на выполнение работ по сварке и врезке с применением специального оборудования.
До начала производства работ по врезке необходимо провести обследование участка газопровода, где планируется врезка. Определяется глубина заложения газопровода, расположение продольной оси, отмечается колышками, устанавливаемыми через 50 м, и знаками высотой 1,5-2,0 м с указанием фактической глубины заложения, устанавливаемыми в пределах видимости на прямых участках трассы не более чем через 50 м, в местах пересечения с отводом. Определить положения газопровода вертикальной (глубины заложения) и горизонтальной (в плане) плоскостях.
Работы по врезке под давлением с применением сварки на газопроводах разрешается производить только при известном химическом составе металла трубы в месте врезки. В месте монтажа узла врезки не допускается наличие поверхностных и внутренних дефектов (расслоений, трещин, раковин и др.).
Перед проведением работ по контролю качества металла очистить поверхность трубы, находящейся под давлением, на всю длину участка врезки газопровода в котловане от остатков грунта, изоляции. Очистку производить только вручную, либо пескоструйными установками, скребками, щетками, либо другими инструментами безударного действия. Определить и наметить мелом места врезки и установки узлов врезки.
Производить контроль качества металла трубы в месте монтажа узла врезки ультразвуковым методом.
Замерить толщину стенки трубы на расстоянии порядка 100 мм по обе стороны окружности места приварки.
Сборка и сварка стыков производится согласно требованиям СН 111-42-80 и ВСН 006-89.
Требования к сварным соединениям, выполняемым на газопроводе под давлением:
кольцевые сварные швы при варке накладки, разрезного тройника, муфты и основной трубы выполняется с обязательным положением на тело трубы наплавленного слоя шва.
глубина проплавления стенки основной трубы при положении корневого и наплавленного слоев сварного шва должны быть 2,4 мм, но не более 40% от толщины стенки трубы.
при положении продольных сварных швов приварки половик разрезного тройника (муфты) между собой глубина проплавления должна быть равна толщине стенки тройника (муфты).
Проплавление стенки основной трубы не допускается.
Параметры сварочного процесса устанавливаются в соответствии с основными требованиями по обеспечению безопасности и качества работ:
недопущение прожога стенки трубы;
недопущение растрескивания металла в зоне термического влияния вследствие охлаждения потока и газа и водородного растрескивания.
Приварку узлов врезки на действующем газопроводе под давлением следует вести с обязательным предварительным нагревом свариваемых поверхностей.
Предварительный нагрев производится перед нанесением корневого наплавленного шва, а также каждого из последующих слоев, если температура участка шва, подлежащего к сварке, упала ниже минимального предела.
Контроль температуры предварительного нагрева свариваемых поверхностей производится с использованием контактных термометров и термокарандашей.
Температура предварительного нагрева свариваемых поверхностей для приварки узла врезки к телу газопровода должна быть 100єС, не более 250 єС.
Предварительный нагрев производится с использованием газовой горелки или электроиндукционных нагревателей.
Отклонения от номинальных размеров наружных диаметров и овальность труб не должны превышать пределов, обеспечивающих допустимый зазор при сварке узла врезки с поверхностью газопровода.
При превышении пределов отклонении в предполагаемом месте врезки место врезки сдвигается.
Запрещается на время производства работать на газопроводе врезной под давлением подъем давления на параллельных и пересекающих его нитках газопроводов.
Вскрытие газопровода, находящегося под давлением, и разработку котлована экскаватором следует производить при условии приближения режущих кромок зубьев ковша на расстоянии не ближе чем 0,5 м до образующей трубы газопровода со всех сторон, при этом ходовая часть и опорные элементы экскаватора не должны перемещаться непосредственно над газопроводом.

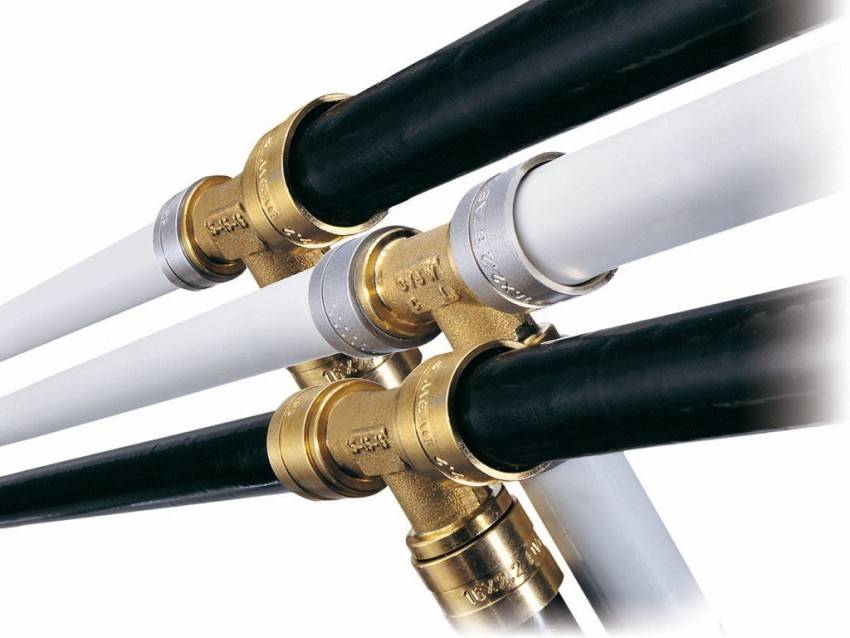

Соединение полимерных (гибких) труб
В процессе соединения требуется максимальная точность в разрезании, подготовке торцов к состыковке. Без пайки, металлопластиковый профиль можно соединить следующими способами:
- Установкой патрубка (фланца);
- С использованием адаптеров и седелок.
Многих волнует вопрос: как врезаться в трубу под давлением? Иногда перекрывать центральную магистраль не обязательно, чтобы сделать разводку воды в дом.
Таким образом, выбирая способы врезки в трубопровод, нужно определиться, с каким материалом придется иметь дело (металл или полимер), как часто он будет эксплуатироваться, какое давление в системе. Некоторые способы не выдерживают сильного напора, поэтому совсем не подходят для состыковки.
Чтобы трубопровод не подтекал, его не прорвало в один момент, нужно учитывать давление внутри системы и тщательно герметизировать все элементы врезки на торцах. И тогда врезка прослужит намного дольше и не придется ничего переделывать.
Следует понимать, что в некоторых ситуациях нужна только сварка и ей опасно пренебрегать. В других ситуациях можно без нее обойтись и найти ей подходящую альтернативу.
Что такое врезка
Профессиональные газовщики объясняют это понятие так: врезка – это процесс присоединения новой трубы к уже работающей, то есть переносящей газ. Вся процедура проводится без отключения подачи голубого топлива, то есть газовая труба постоянно находится под давлением. Поэтому нужно знать основные правила врезки, чтобы избежать неприятностей.
Наверняка вам известно о типах газовых сетей. К примеру, если конструкция рассчитана для транспортировки топлива на дальние расстояния, то такая сеть имеет высокое давление. Сделать врезку в таком случае довольно опасно, поскольку процедура имеет непредвиденные последствия, как для вас, так и для соседей. Не экспериментируйте, а лучше вызовите мастера, который специфицируется на вопросе, как делается врезка в газовую трубу под давлением. Специалист проведет необходимые замеры и составит смету расходов.
Если же вы хотите сделать врезку в сеть, изучите некоторые правила.
Выводы и полезное видео по теме
Видео демонстрирует проведение врезки под давлением в реальном времени без перекрывания газа:
Видеоролик о врезке в действующий газопровод высокого давления:
Пример произведения врезки в газопровод под давлением в видеоролике:
Имея общее представление о технических требованиях и порядке проведения работ по присоединению к газовой сети, будет легче ориентироваться во всех нюансах, а также контролировать работу компании, с которой заключен договор на подсоединение, станет проще.
Кроме того, пропадет абсурдное желание самостоятельно врезаться в газопровод, пригласив мастера на все руки в целях экономии.
Поделитесь с читателями вашим опытом согласования документов и подключения к центральному газопроводу. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.
Источник
