Особенности эксплуатации канализационных воздушных клапанов

Виды клапанов и принцип функционирования

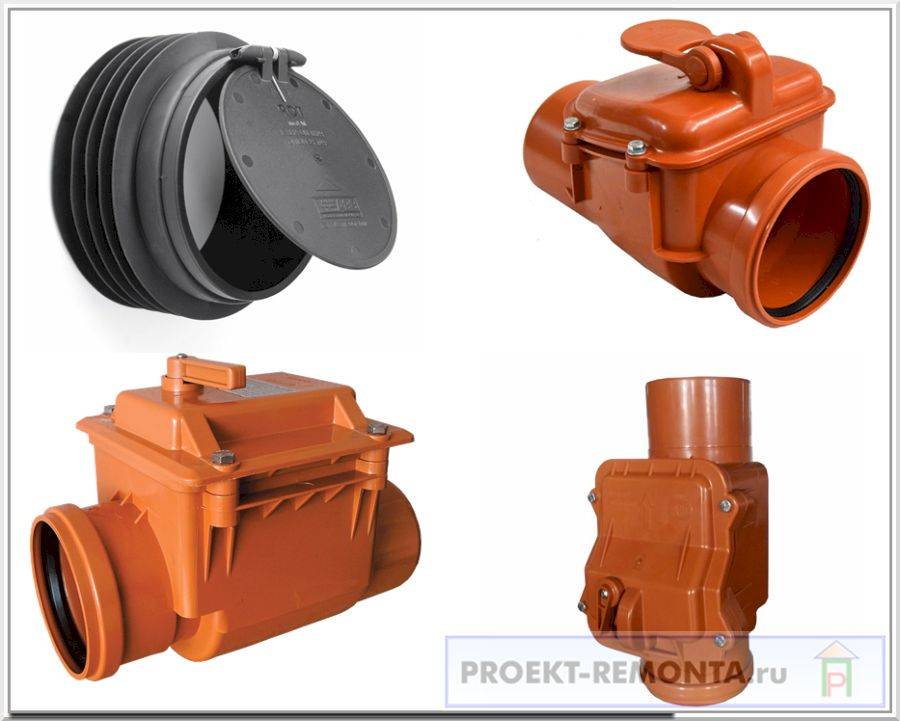

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Как работают обратные клапаны

Устройство приводится в действие за счёт воздействия на механизм заслонки давления. Она принимает горизонтальное состояние и не позволяет стоками продвигаться дальше. После спада давления эта заслонка занимает исходное состояние.

Когда вода начинает продвигаться в обратном направлении, крышка упирается в стенки трубы, вследствие чего происходит блокирование дальнейшего продвижения стоков.

Некоторых волнует такой вопрос: если случается слив канализации и обратное продвижение стоков одновременно, крышка не останется в горизонтальном состоянии? На самом деле этого произойти не может, поскольку при большом напоре угол открытия крышки менее 90 градусов, при этом достаточно остаётся площади, на которую воздействуют обратные стоки.

В ситуациях, когда давление обычного направления воды больше обратного, есть риск попадания стоков в сантехнические устройства.

Какие существуют размеры обратных клапанов?

Размер обратных клапанов может отличаться, и это напрямую зависит от того, где предусматривается их установка:

• Для устройства внутренней канализации целесообразно использовать изделия из пластика, поскольку их проще устанавливать. Это также объясняется и тем, что большинство владельцев домов и квартир делают именно пластиковую разводку труб. Если нужно установить клапан в слив унитаза, то его диаметр будет 11 см. Для фановой трубы и для стояков подходит устройство с диаметром побольше, а именно160 или 200мм. Поскольку основной трубопровод внутри помещения обладает внутренним диаметром 5 см, то и клапан должен отвечать этому параметру.
• Для устройства канализации снаружи нужно приобрести элемент с большим диаметром, поскольку изменения давления в данном случае больше.

Для трубопровода из пластика часто устанавливаются блокирующие элементы подходящего диаметра, который может варьироваться в пределах 11-20 см.

Если предусматривается монтаж мощной канализационной системы, то предпочтение рекомендуется отдавать чугунным трубам. В таких случаях требуется использовать шаровые обратные клапаны из чугуна. Такие изделия отличаются надёжностью и не нуждаются в частой чистке.

Чем отличаются клапаны для наружной и внутренней канализации?

Исходя из особенности использования и технических требований, обратные устройства отличаются по типу установки, они могут быть:

• для наружной канализации;
• для внутреннего трубопровода.

Клапаны, которые устанавливаются в помещении, должны отвечать требованиям и правилам монтажа сливной системы

Важно обратить внимание на такие моменты:

• устройство должно соответствовать участку трубопровода, где предусматривается его установка;
• должен обеспечиваться простой монтаж и демонтаж, так как в случае поломки клапана потребуется его быстрая замена;
• должен быть смотровой люк и возможность принудительного закрытия блокировочного механизма;
• самостоятельно делать обратный клапан не рекомендуется, поскольку это может сказаться на работе всей системы канализации.

При монтаже клапана на наружный трубопровод также должны соблюдаться определённые правила, а именно:

важно, чтобы деталь была максимально прочной; обеспечение качественного соединения с магистралью; сопротивление на агрессивные воздействия; обязательное проведение профилактических работ. Клапаны для внутреннего трубопровода должны отличаться удобством при использовании

Что касается устройств для наружной канализации, они должны быть более надёжными в использовании и не требовать частой чистки

Клапаны для внутреннего трубопровода должны отличаться удобством при использовании. Что касается устройств для наружной канализации, они должны быть более надёжными в использовании и не требовать частой чистки.

Канализационный затвор с электроприводом: основные характеристики

Работа канализационного затвора с электроприводом осуществляется в автоматическом режиме. Такие защитные устройства не создают дополнительного препятствия для канализационных стоков, поскольку, в отличие от механических, нормальным состоянием их заслонки является открытое положение. В результате этого снижается вероятность образования скоплений грязи, препятствующих плотному закрыванию заслонке при возникновении обратного течения стоков.

Шток электропривода воздействует на заслонку с усилием, равным 600 Н. Выпуском затворов с электроприводом занимается компания HL.

Канализационные затворы HLпоставляются комплектами, в которые входят:

• Сам двухкамерный канализационный затвор с двумя клапанами. Один клапан имеет электрическое управление, второй – механическое с функцией ручной фиксации в закрытом положении.
• Электронный блок с опциями управления и сигнализации.
• Соединительные кабели.
• Вмонтированный в корпус датчик уровня.
• Каждая камера имеет индивидуальный лючок, который необходим при техническом обслуживании заслонок и электропривода и для прочистки засоров канализации.

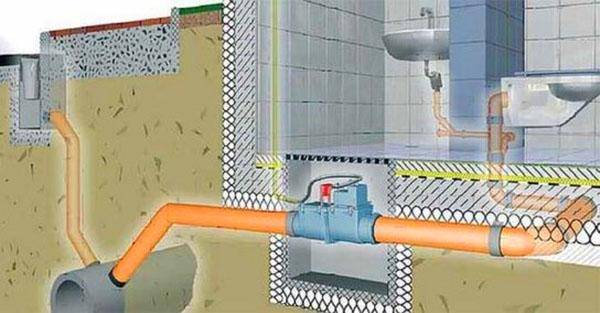

Канализационный затвор размещают на магистральном трубопроводе, а электронный блок монтируют на стене вблизи от клапана. Длина соединительных кабелей равна 5 м. Электронный блок имеет мощность не более 50 Вт, работает от бытовой электросети 220 В, включается в розетку с заземлением. Электронный блок оснащён трёхпозиционным переключателем, с помощью которого можно в принудительном порядке закрыть затвор.

Принцип работы канализационного затвора с электроприводом

При возникновении обратного тока сточных вод и заполнении трубопровода более чем на 70% на электронный блок подаётся сигнал. Блок включает сигнализацию – световую и цветовую, сообщающую о возможности подтопления, далее – клапан закрывается.

При прекращении поступления питания от сети электронный блок автоматически переходит на работу от встроенного аккумулятора. При возобновлении электроснабжения аккумулятор также автоматически отключается и переходит в режим подзарядки.

Канализационные затворы на электроуправлении поставляются уже полностью готовыми к работе и не требующими регулировки и дополнительной настройки.

Особенности проектирования и монтажа канализационных затворов

Для защиты полуподвальных и подвальных помещений от подтопления все сантехнические приборы, расположенные ниже уровня земли, должны объединяться в единую канализационную систему, отделённую от приборов, смонтированных выше уровня канализационного колодца. На этой магистрали устанавливают электрифицированный затвор.

Сам затвор устанавливают на трубопроводе внутри помещения, а сигнал передаётся в дежурное помещение или на диспетчерский пункт.

Канализационные затворы с электроприводом запрещено устанавливать на улице,  в канализационных шахтах и колодцах. Недопустимо пропускать через эти устройства ливнёвые воды, поступающие  с крыши. Для сохранения права на гарантийное обслуживание монтаж канализационных затворов с электроприводом должен производиться специалистами. Испытания на герметичность затворов проводятся один раз в полгода, а проверка работоспособности системы – ежемесячно.

Виды и размеры 110, 50 мм и т.д.

Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.

Основные разновидности устройств:

• кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
• автоматические – необходимы для выведения воздуха при повышенном давлении;
• комбинированные – обладают функциональностью кинетических и автоматических разновидностей.

В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.

Смотреть видео

Виды канализационных аэраторов по конструкции:

• приемный – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
• шаровой – подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
• обратный воздушный клапан – предназначен для септиков и труб с диаметром до 40 см;
• шаровой клапан с затворной пружиной;
• демпферный – монтируется на протяженных участках с повышенной опасностью гидроудара;
• межфланцевые – монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.

Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.

Классификация по размеру:

• 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
• 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.

Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).

Преимущества данного вида аэратора:

• низкая стоимость;
• метраж трубопровода сокращается, поэтому осуществляется его экономия;
• энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.

Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.

• приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
• подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
• при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.

Смотреть видео

Необходимость установки

Непрофессиональные строители считают, что санузел дома не следует оборудовать системой вентиляции. По их мнению, неприятные запахи, идущие из канализационных труб, блокируют гидрозатворы сантехнических устройств.

Но как показывает практика, такая ошибка приводит к появлению неприятных запахов в частном жилище в местах расположения сливных труб. Это объясняется физическими явлениями, возникающими в канализационной системе. К ним относятся:

1. Испарения в стояковой трубе из-за постоянного присутствия в ней горячей воды. Направление пара противоположное движению спускаемой воды. То есть он подымается вверх.
2. Разряжение, возникающее в трубах из-за большого количества жидкости. Это приводит к высасыванию воды из гидрозатворов сантехнических приборов. Даже когда разряжение небольшое, то это достаточно для появления в доме неприятных запахов.

Единственным техническим решением здесь является вакуумный канализационный клапан. За счёт его функционирования в канализационной системе вероятность появления неприятных запахов равна нулю.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

• Ваша квартира расположена на первом или втором этаже.
• Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
• Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
• По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

• Патрубки, через которые сливаемая вода входит в клапан и покидает его.
• Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
• Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
• Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

• Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
• Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

• Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
• Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
• Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Устройство и принцип работы фанового клапана

Теперь рассмотрим, как устроен и как работает воздушный вентклапан для канализации.

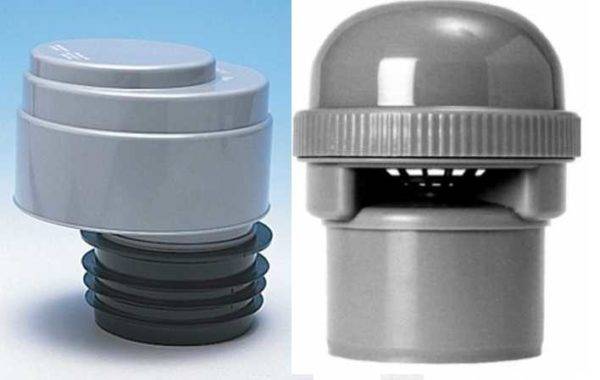

Фановый клапан имеет следующее устройство:

1. Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).
2. Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).
3. Шток или мембрана. Выполняются из резины.
4. Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

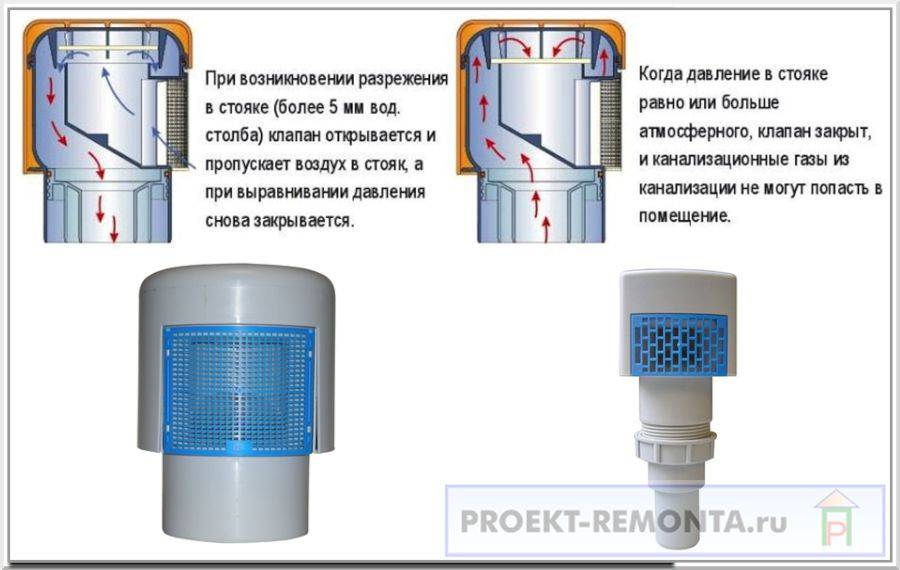

Работает вакуумный вентклапан для стояка следующим образом:

• когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;
• когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;
• поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Плюсы и минусы применения

Из преимуществ использования канализационного аэратора:

• возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);
• возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках (диаметре) и производителях

Основными техническими характеристиками канализационного аэратора являются:

1. Диаметр. По этому параметру выбирается модель под диаметр трубы.
2. Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

1. HL (австрийская фирма, ее продукция — самая дорогая).
2. McAlpine (Макальпин, английская фирма, среднеценовой сегмент).
3. Wavin (польский производитель, среднеценовой и дорогой сегмент).
4. Европласт (украинский бренд, дешевый сегмент).

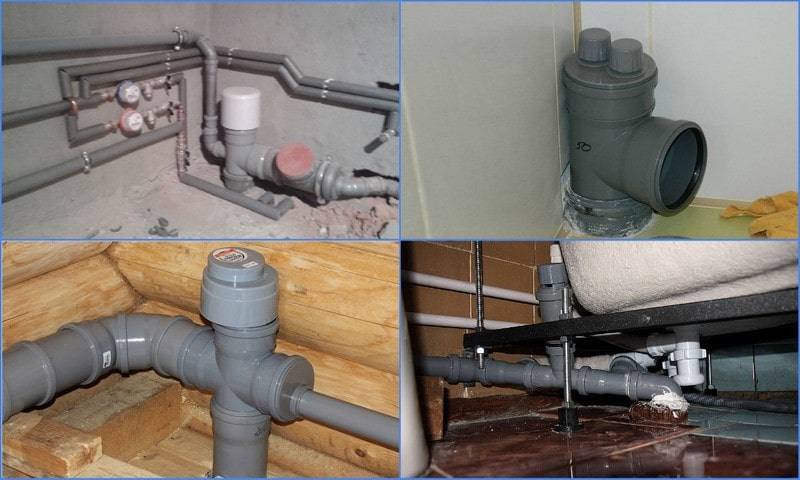

Где устанавливается фановый аэратор?

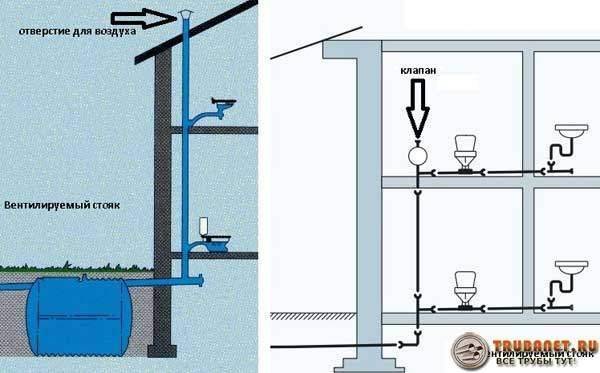

Вентиляционный клапан можно установить двумя способами (по месту расположения):

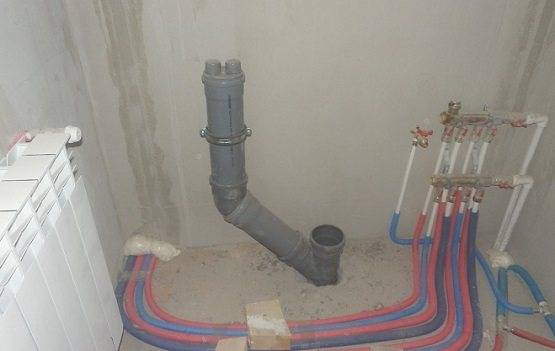

1. Для стояка. В этом случае он располагается на верхней его части, которая может либо выводиться на чердак, либо располагаться прямо в помещении (санузле).
2. Для отдельного прибора (допустим, для стиральной машины).

Устройство клапана и его монтаж

Принцип работы вакуумного канализационного клапана довольно простой. Когда стоки движутся по стояку, создавая тем самым разряжение, запорный элемент клапана открывается, в результате чего происходит подсос воздуха. Когда давление в системе выравнивается, пружина возвращает клапан на свое место, в результате чего дальнейшее движение газов становится невозможным, соответственно, неприятные запахи не проникают в помещение.

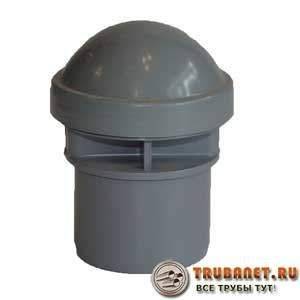

Стандартный вакуумный канализационный клапан имеет пластмассовый корпус. Основным элементом конструкции является шток, который поднимает боковое выпускное отверстие. При понижении давления в системе, шток опускается, в результате чего отверстие перекрывается.

Чтобы шток не поднимался выше, чем нужно, над ним располагается резиновая прокладка. Надо сказать, что существуют конструкции, в которых вместо штока используется резиновая мембрана. Их недостатком является быстрый износ мембраны, в результате чего ее необходимо регулярно менять.

Следует отметить, что существует два вида вакуумных клапанов:

Предназначение	Диаметр аэратора
Для раковин	50 мм
Для общего стояка	110 мм

Внешний вид устройств может варьироваться, кроме того могут иметься незначительные технические различия, однако, принцип работы и диаметр канализационных аэраторов остается одинаковым.

Особенности монтажа

Теперь рассмотрим, как правильно установить вакуумный клапан на канализацию. Для выполнения данной операции не обязательно приглашать специалиста, так как справиться с ней сможет каждый домашний мастер. Однако, необходимо предварительно ознакомиться с рядом нюансов этой операции.

Нередко вакуумный клапан канализации вызывает у потребителей непонимание. В результате многие домашние мастера демонтируют верхнюю часть стояков, которая возвышается над крышей, и вместо них устанавливают данное устройство. Делать этого не стоит, так как клапан в полной мере не заменяет вентиляцию канализации, если только она не забита посторонними предметами и мусором.

Кроме того, при монтаже устройства, следует соблюдать следующие правила:

• Клапан можно установить только в помещениях, где температура воздуха не опускается ниже нуля градусов по Цельсию. Дело в том, что на морозе узел не будет функционировать. Поэтому его обычно устанавливают в туалетах или отапливаемых чердаках.
• Если в полу имеется сливной трап, то клапан должен располагаться на 30-35 см выше уровня пола.
• Если сливной трап отсутствует, аэратор должен располагаться на 10 см ниже самого высокого канализационного отвода.
• В случае монтажа клапана в коробе или нише, необходимо обеспечить к небу свободное поступление воздуха. В противном случае устройство не будет работать как положено.

Что касается самого монтажа, то инструкция предельно простая – изделие вставляется в свободный конец канализационной трубы либо в специальный раструб. Конечно, соединение должно быть плотным, поэтому следует использовать резиновые манжеты.

Конечно, решение о монтаже устройства должен принимать специалист, который имеет представление об особенностях работы канализационной системы на объекте. Однако, в любом случае его установка лишней не будет и работе системы не навредит.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.
