Как установить вакуумный клапан на канализацию

Когда единственным решением является монтаж вакуумного клапана?

Как правило, для соединения унитаза с центральной системой канализации используются трубы, внутри которых всегда присутствуют газы. В любом случае в канализацию производится смыв большого количества, как холодной, так и горячей воды, при этом по закону физики горячий пар поднимается вверх.

Чтобы оперативно решить такую проблему, нужно сразу закрутить заглушку на конце стояка. Для устранения неприятных запахов нужно установить специальные гидрозатворы. Если на стояке отсутствует вентиляция, то вследствие мощного потока воды в трубе создаётся разряжение при сливе унитаза. В результате этого явления содержимое ближнего гидрозатвора забирается. Спустя некоторое время в помещении может ощущаться неприятный запах из канализации. Чтобы предотвратить подобную неприятность, многие специалисты рекомендуют установить вакуумный клапан на самой верхней точке стояка.

Принять решение об установке этого элемента можно, обратив внимание на такие советы:

• используя вакуумный клапан, можно эффективно решить проблему, связанную с вентиляцией стояка канализации в малоэтажном доме. Если произойдёт одновременный слив нескольких унитазов, то устройство вряд ли справится со своим прямым предназначением;
• нельзя самостоятельно отрезать в доме с несколькими этажами фановый стояк, ведущий на чердак, с целью монтажа вакуумного клапана. В таких ситуациях квартиры, расположенные на верхних этажах вряд ли пострадают от неприятных запахов, а вот на нижних этажах будет явно ощущаться запах канализации. Так или иначе, специалисты выявят причину проблемы, которую придётся устранять за свой счёт.

Преимущества и недостатка канализационного элемента

К преимуществам вакуумного клапана стоит отнести:

• отсутствие необходимости делать специальное отверстие в крыше для выведения трубы стояка. Кровельное покрытие остаётся целым, при этом значительно упрощается процесс монтажа системы канализации;
• стояк канализации заканчивается именно внутри здания, поэтому внешний вид дома не испортится за счёт установки многочисленных труб для создания вентиляции, которые недешево стоят;
• нет необходимости производить периодическое обслуживание и ремонт устройства.

К недостаткам стоит отнести:

• опасность выхода из строя при большой нагрузке на канализационную систему;
• стоит вакуумный клапан достаточно дорого, это объясняется тем, что устройство изготавливается вручную.

Как работает и как устроен вакуумный клапан?

Если в канализационном трубопроводе наблюдается нормальное давление, то это устройство будет закрыто. В результате такого явления обеспечивается защита от попадания неприятных запахов и вредных испарений внутрь помещения. Когда происходит разряжение давления, например, при сливе унитаза, то вакуумный клапан открывается автоматически, впуская в систему воздух. В процессе этого выполняется выравнивание давления.

Такой элемент для канализации можно использовать с целью создания местной аэрации. Для этого клапан устанавливается на трубах сантехнических устройств, использование которых предусматривает большой расход воды.

Для того чтобы подобное решение было максимально эффективным, нужно соблюдать правила монтажа:

• клапан нужно устанавливать на канализационном стояке выше точки подведения сантехнического устройства;
• монтаж должен производиться в помещении, которое хорошо проветривается, это может быть чердак, туалет или ванная комната. Кроме этого должен обеспечиваться доступ к устройству для проведения периодического технического осмотра;
• вакуумный клапан нужно устанавливать только на вертикальной области трубы.

Это канализационное устройство является простой фасонной деталью, поэтому прикрепить его можно, используя уплотнитель.

В комплектацию элемента входят такие детали:

• корпус из пластика, имеющий боковое отверстие;
• шток, который при необходимости способен открыть боковое отверстие;
• чтобы шток не двигался вверх, устанавливается специальная резиновая прокладка;
• штоковый узел надёжно закрывается защитной крышкой, соединённой с корпусом.

В продаже существуют вакуумные клапаны имеющие диаметр 50 и 110 мм. Первый вариант можно устанавливать в домах, снабженных не более чем двумя сантехническими приборами или в тех случаях, когда предусматривается небольшой расход воды.

Виды клапанов и принцип функционирования

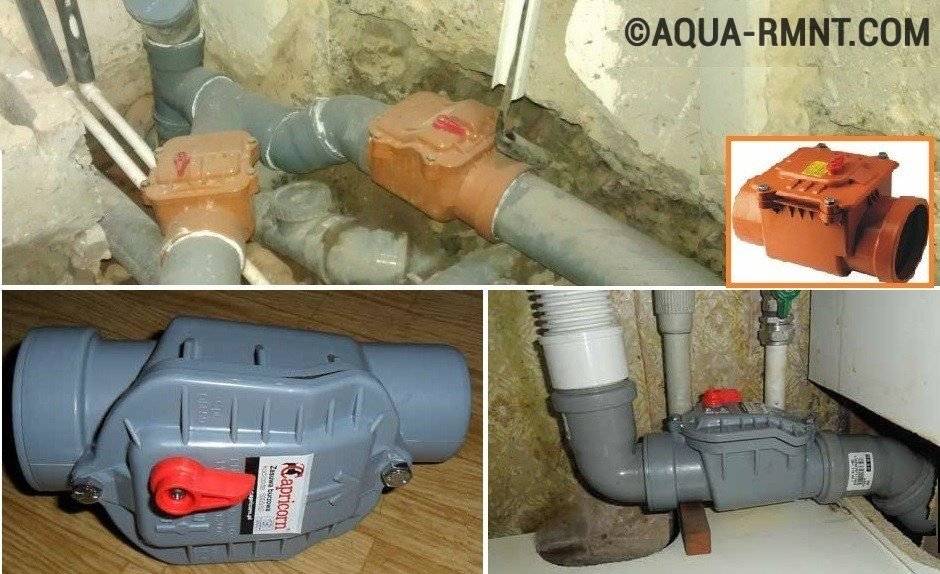

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Где и как устанавливается вакуумный клапан

Начать, конечно, следует с мест установки. Но они уже и так должны быть в общих понятны – по задачам клапана.

Тем не менее – перечислим:

Классическое место установки – это «венчание» стояка, который по каким-либо причинам не удается сделать вентилируемым, то есть вывести через крышу. Установка проводится в самой высокой точке.

Обязательная установка – в верхней точке стояка, который не будет выводиться на улицу. Не заглушка, а именно вакуумный клапан!

На горизонтальном отводном участке, если к нему подключено несколько сантехнических приборов, то есть прослеживается вероятность срыва водяного затвора при массовом сбросе воды.

При этом клапан желательно размещать в самой дальней точке горизонтального участка, так, чтобы он расположился выше самого высокого сифона на этой ветке.

В точке схождения сливных труб от нескольких сантехнических приборов, если их разовый суммарный сброс в какой-то момент может превысить пропускную возможность общей трубы. Такой пример был показан выше не одной из иллюстраций.

Стояка в этом доме вообще нет, значит – нужно установить вакуумный клапан в самой высокой точке самой большой трубы. И, возможно, не обойтись без клапанов и на длинных горизонтальных участках.

• В одноэтажном доме может и вообще не быть стояка. То есть горизонтальные отводные участки 50 мм сходятся к унитазу, подклеенному к трубе 110 мм, а оттуда сразу идет опуск и выпуск трубы наружу, в сторону септика или коллектора. Значит, не помешает вакуумный клапан и на участке врезки малых труб в большую – на случай массового сброса воды.
• Иногда сами обстоятельства начинают «диктовать» владельцу дома, где целесообразно установить вакуумный клапан. Например, канализационные трубы, наверняка, подзаросли, внутренний их диаметр уменьшился, и, казалось бы, штатный сброс воды все равно приводит к срыву сифона. Если пока нет возможности поменять полностью весь трубный участок – спасет установка аэратора.

По всей видимости, хозяев «достало» частое срывание сифона из-за плохой проходимости старой чугунной трубы. И они решили вопрос установкой аэратора.

Где бы ни устанавливался вакуумный клапан, в обязательном порядке предусматривается свободное поступление воздуха к месту его монтажа. Имеется в виду, что это не должен быть закупоренный шкафчик или плотно закрытое непроветриваемое помещение. Объем воздуха, увлекаемого водой, очень немалый – превосходит примерно в 25 раз.

Кроме того, необходимо продумать свободный доступ к клапану для его проверки, прочистки или иного обслуживания.

Положение вакуумного клапана, как уже говорилось – исключительно вертикальное, без вариантов.

Клапан желательно предохранить от забрызгивания. Это достигается его размещением на высоте примерно 250÷350 от горизонтальной трубы.

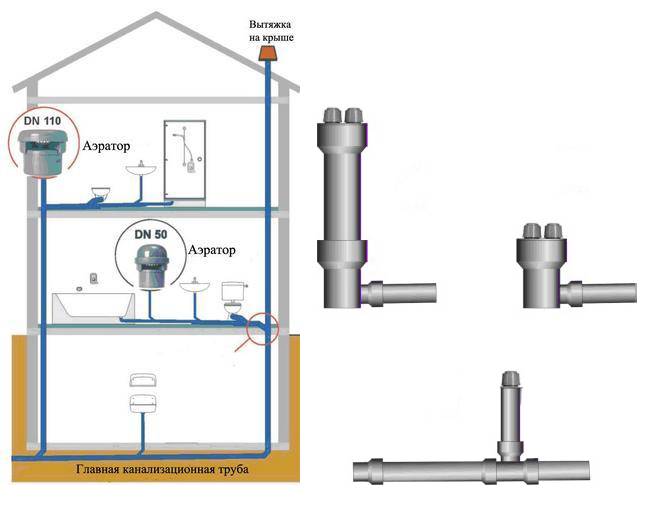

Варианты врезки клапанов на различных участках труб

Ну а сам монтаж клапана, наверное, не имеет смысла особо и расписывать. Каждый, кто хот раз серьезно самостоятельно занимался сборкой канализационных разводок – справится с задачей без труда. Главное – разобраться с типом соединения, не забыть уложить манжеты в раструбы. Чуть больше возни всегда вызывает переход на чугунные старые трубы – но и здесь все решаемо.

То есть сам по себе монтаж никаких серьёзных особенностей, отличий от сборки других канализационных узлов, не скрывает.

Что собой представляет система и зачем она нужна

По нормативам СНиП 01.02.04-85 в многоуровневых зданиях от двух этажей и выше, если на каждом этаже смонтирована какая-либо сантехника требующая обустройства слива, должна быть оборудована так называемая фановая вентиляция. По сути это обычная труба, выведенная на полметра выше уровня крыши, которая берет свое начало от верхней точки центрального стояка или является его продолжением.

Дело в том, что при массовом сбросе воды, в закрытой системе сверху возникает разряженный участок с пониженным давлением. Так как объем и соответственно вес жидкости довольно большой, образовавшийся вакуум легко высасывает воду из наиболее слабого гидрозатвора, а иногда и нескольких гидрозатворов.

Эффект чем-то похож на шприц, только в качестве клапана выступает водяная пробка. Вот как раз чтобы компенсировать пониженное давление и устанавливается фановая труба.

Схема гидрозатвора (водяного замка).

Но все дело в том, что при наших суровых зимах в частном двух или трехэтажном доме, из-за обилия конденсата, фановая вентиляция может замерзнуть. В многоэтажных домах система разрабатывалась профессионально и перемерзание ей зачастую не грозит, но зато она часто забивается или того хуже «грамотные» жители верхнего этажа попросту ее глушат чтобы сделать оригинальную перепланировку.

Первыми с этой проблемой столкнулись жители холодных скандинавских стран и там же, было найдено прекрасное решение, позволяющее полностью или частично обойтись без фановой трубы. Называется эта оригинальная конструкция внутренний воздушный клапан для вентиляции канализации.

Вывод фановой трубы на крышу.

Данное приспособление может монтироваться как на общем стояке внутри здания, так и на небольшой ветке или даже персонально для одного сантехнического прибора, к примеру, для стиральной машины, раковины или унитаза.

Кроме того, при отсутствии нормального регулирования воздушного давления в системе, могут «всплыть» и более серьезные неприятности, нежели запах из раковины. К примеру, в старых довоенных домах, где канализация не менялась как минимум полвека и трубы уже изрядно засорились, разряженная воздушная пробка может стать причиной того, что при массовом сбросе отходы хлынут к жителям первых этажей.

Как работает клапан

Внутренний вентиляционный клапан для канализации призван обеспечить при необходимости поступление воздуха извне и одновременно блокировать неприятные запахи в самой закрытой системе. Проще говоря, когда давление в системе возрастает, клапан закрывается, а когда оно падает, мембрана клапана открывается, и воздух свободно поступает в трубы, тем самым нормализуя давление.

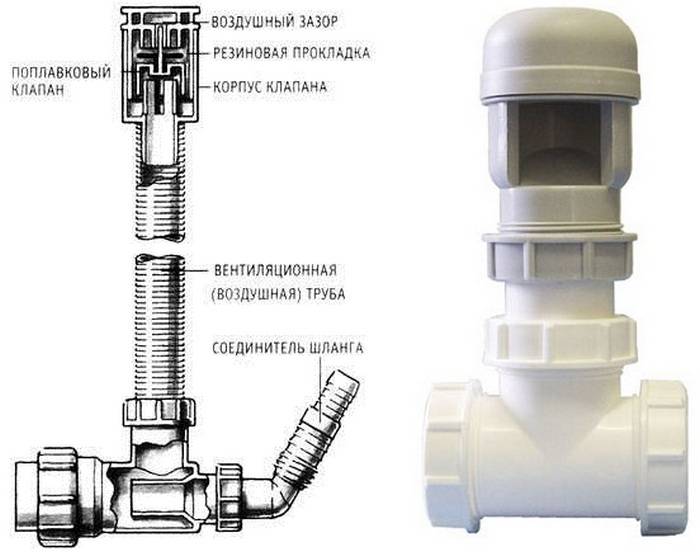

Работа заводского клапана.

Помимо блокировки канализационных газов и непосредственно вентиляции, этот клапан препятствует резким скачкам давления в системе, значительно понижает уровень шума в канализационных трубах, а также практически полностью устраняет хлопки и резонанс.

Какие бывают клапана

Вентиляционный клапан для канализации устройство относительно простое, но при выборе следует помнить, что существует три основных вида подобных изделий и чтобы не потратить деньги впустую, сразу разберитесь, что именно вам нужно.

Унитаз со встроенным вентиляционным клапаном.

• Так называемый воздушный автоматический аэратор предназначен для установки в частных домах или внутри городских квартир. Чаще всего используются два вида таких клапанов, сечением 50 и 100 мм. Пропускная способность у них не сильно большая. Пятидесятимиллиметровый клапан устанавливается на отдельную ветку или на стандартную городскую квартиру, аэратор сечением 100 мм уже может справиться с нагрузкой в частном доме высотой до 3 этажей;
• Антивакуумный аэратор конструктивно мало чем отличается от предыдущего варианта, но пропускная способность у этого агрегата на порядок выше. Такие приспособления разрабатывались для установки на центральный стояк в подъездах высотных домов. Как вы видимо поняли, диаметр здесь стартует от 110 мм;

Комбинированный клапан в подвале.

Комбинированные воздушные клапана это верх конструкторской мысли в данной области, они объединили в себе все положительные качества двух предыдущих вариантов и могут, как впускать воздух в систему, так и стравливать избыточное давление. Качество таких приспособлений, равно как и их цена, несоизмеримо выше, нежели у конкурентов. Но все же для монтажа в жилом помещении я бы их не рекомендовал брать, место таких универсальных клапанов на чердаке, иногда их монтируют на канализационные септики в частных локальных системах.

Комбинированная система с фановой трубой и клапанами.

Фановый клапан для канализации 110 и 50 мм

Существует множество различных видов устройств. Наибольшей популярностью пользуются фановые клапаны 50 и 110 мм.Они подходят для оснащения большинства канализационных систем. Прежде чем выполнять установку устройства нужно ознакомиться с его характеристиками и принципом функционирования. Структура детали довольно простая. Устройство имеет несколько составных частей.

Оно состоит из:

1. Крышки. Деталь нужна для защиты от попадания грязи.
2. Резиновой прокладки. Элемент делает передвижение штока плавным и ограничивает его.
3. Штока. Компонент нужен для контроля разности показателей давления внутри магистрали.
4. Технического отверстия. Его задача пропускать воздух внутрь устройства.
5. Корпуса изделия.

Принцип работы детали довольно простой. Во время слива внутри магистрали появляется разница показателей давления. Из-за этого возникает шум. Клапан реагирует на это и открывает крышку, пропуская воздух. Это способствует стабилизации показателя давления. Далее крышка прибора закрывается. Это предотвращает появление нежелательного запаха в здании.

Наиболее современным решением можно обозначить обратный канализационный клапан Ottima — благодаря системе двух заслонок и защите от грызунов https://agpipe.ru/kanalizacionnye-truby-pvh/obratniy_klapan_dlya_kanalizacii

Установка детали позволяет решить несколько задач.

Эта деталь незаменима, если:

1. Нет возможности провести вентиляционный канал через кровлю.
2. Во время строительства здания не сооружен фановый канал, применяемый для вентилирования канализации.

Рассматриваемая деталь в основном используется в частных двух- или одноэтажных домах.

Иногда деталь ставят на первых двух этажах многоквартирных построек для обеспечения достойного уровня защиты.

Подбор детали зависит от размера сечения каналов. Выпускается два стандартных вариант фанового клапана: 50 и 110 миллиметров. Устройства большего сечения монтируют на стояки, а меньшего на отводы от них. Прибор 50 мм можно ставить на стояки максимум от двух устройств сантехнического назначения.

Каждая модель имеет свои особенности.

Клапан может иметь в своей конструкции:

• резиновую мембрану;
• шток.

Оба компонента реализуют одну и туже функцию. Отметим, что детали, оснащенные штоком более долговечные. Цена клапанов может быть от 2 до 20 долларов США. На стоимость влияет качество детали и производитель. Перед тем, как купить прибор протестируйте его на исправность.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу. поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

• Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
• При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
• Расстояние от окон до фановой трубы не должно быть менее 4 м.
• Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
• Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.
