Ворота из профлиста своими руками: фотоотчет + видео

Техника изготовления ворот своими руками

Перед началом строительных работ нужно проверить наличие необходимых инструментов :

  • рулетки, маркера, мела и угольника;
  • сварочного аппарата с электродами;
  • болгарки для нарезания каркаса;
  • шуруповерта с заклепками к нему;
  • отрезных кругов и щетки из металла.

Для забора

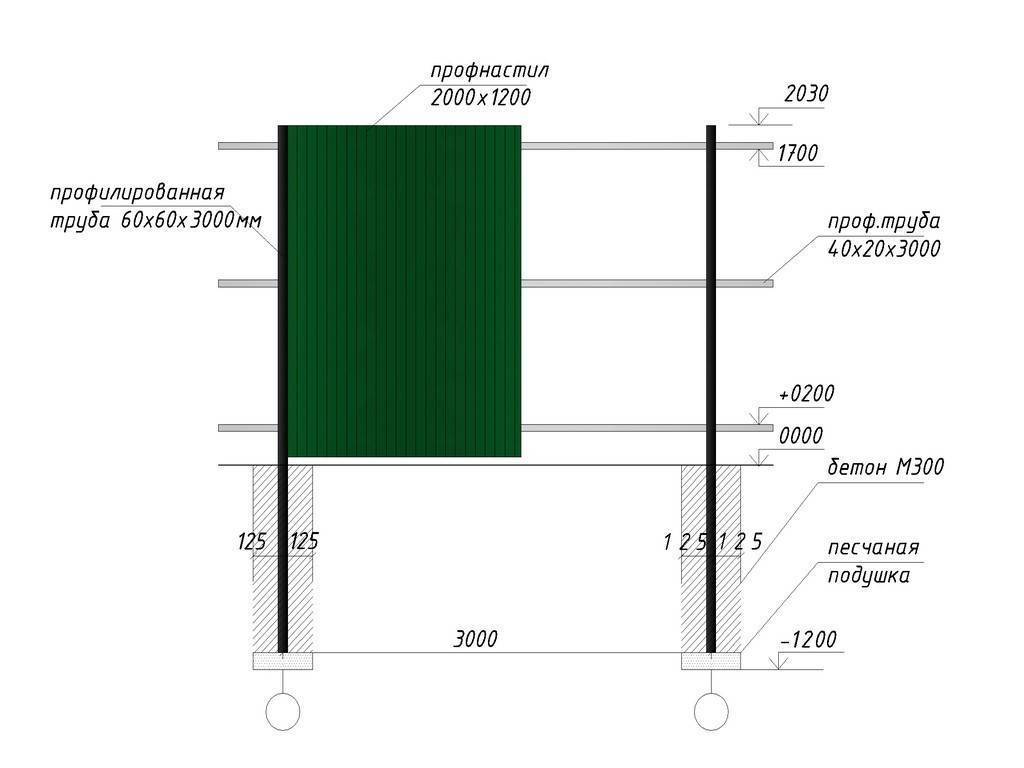

Установка столбов

Две половины распашных ворот будут крепиться вручную к столбам. Столбы будут находиться в земле на один метр.

Поэтому вначале работ проводят разметку и копают углубления для опор. Размер вырытой ямы на 10 см должен быть больше, чем диаметр трубы.

Материал режут в соответствии с длиной створки и добавляют 10 см для снега и один метр для монтажа. Столбы обрабатывают противокоррозионным составом и через несколько часов протирают появившийся налет мягкой тканью.

Столбы ставят вертикально в заранее подготовленные ямы. Для ровной установки используют отвес. После застывания раствора поменять положение столбов будет невозможно. Сверху засыпают щебень.

Для раствора лучше выбирать цемент марки 300 в пропорции один к трем. Эта смесь заливается в щебень. Для выполнения последующих работ нужно дождаться полного застывания смеси.

Создание каркаса

Пока раствор высыхает можно заняться подготовкой каркаса. Его готовят из трубы прямоугольной формы. Для работы понадобится листовая часть с толщиной около 3 мм.

Трубу отрезают по необходимой длине, производят разметку и соединяют сварочным аппаратом.

В подобных сварочных работах применяют электроды с диаметром 3 мм. а варят горизонтальным швом. Именно такой способ будет проще всего выполнить новичку.

Сборка деталей

Перед сборкой детали раскладывают и делают «прихват» сварочным аппаратом. Его можно убрать с помощью болгарки.

Эта процедура поможет впоследствии подогнать конструкцию по размерам, указанным в чертеже.

Вторая часть приваривается к навесам, с учетом расстояния между низом изделия и землей около 6-9 см.

Основная часть работ завершена. осталось поставить задвижки, прикрепить замок и покрасить получившиеся ворота масляными красками в несколько слоев.

Профлисты прикрепляют заклепками. Для облегчения работы можно сначала прихватить листы саморезами. Листы располагают по вертикали.

Как изготовить самостоятельно откатные ворота у забора для частного дома смотрите на видео ниже:

Ворота для гаража

Качественные ворота для гаража должны отвечать следующим требованиям:

Въезд и выезд через них должен быть простым и беспрепятственным.
Для машин легкового типа высота ворот составляет 2 метра.
Иметь прочность и стойкость на случай взлома. Профлист для такой работы выбирают с высокой прочностью.

Крепежную раму делают из стального уголка. Она предполагает наличие внутреннего и внешнего каркаса. Первый этап работ заключается в замере проема для каркаса. Точность замера скажется на будущем монтаже рамы.

От уголка с сечением в форме квадрата измеряют и нарезают материалы для заготовки. Затем на ровной поверхности выкладывают заготовку предполагаемой рамы.

Раму сваривают и шлифуют все неровные углы шлифовальной машинкой. Металлический каркас изготавливают из профилей с размером 60 на 20 см. Рама гаражной поверхности кладется вверх лицевой стороной.

Направляющие следует вставить в раму и выровнять направление каждой стороны.

Между рамой и каркасом делается зазор при помощи вкладышей. Такой зазор обеспечит свободное движение в створках.

Прямые углы металлического каркаса еще раз проверяют и можно варить.

Последний этап работ – это обшивка профлистом по схеме, о которой уже было сказано.

Последовательность действий

Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.

Сначала приваривают петли (2 или 3 в зависимости от веса конструкции и нагрузки на ворота). Лучше использовать гаражные петли, так они справляются с высокой механической нагрузкой и долго служат. Расположение выбирается с учетом отступа от горизонтальных направляющих дверцы на 20-30 см. Для одностороннего открывания петли накладывают на опору и раму, для двухстороннего – монтируют встык к столбу.

Далее приступают к фиксации профнастила. Для этого используют кровельные саморезы с уплотнительными герметичными шайбами. Вкручивают их во все элементы каркаса, включая перемычки. Шаг равен ширине двух волн. Нахлест полотен проводится на 1 выступ.


Расположение крепежа Источник images.ru.prom.st

В завершение монтируется дополнительная фурнитура. К ней относятся замки, крючки и шпингалеты с ответными проушинами, ручки и механизмы для автоматизированного управления створками. Подобные детали нуждаются в периодической чистке, смазывании или окрашивании антикоррозионными составами.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

  • несущую платформу;
  • уловители;
  • несущие тележки;
  • накатной ролик;
  • плату, предотвращающую раскачивание створки в момент движения;
  • систему автоматики, если ворота решено сделать автоматическими.

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

  • из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
  • выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
  • устанавливаются «банкетки» из арматуры;
  • готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Изготовление каркаса производится в следующей последовательности:

  • трубы отрезаются в размер согласно чертежу;
  • места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
  • варится внешний каркас;
  • приваривается обрешётка, к которой будет крепиться профлист;
  • крепится отделочный материал.

Сборка конструкции осуществляется в следующей последовательности:

  • на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
  • привариваем уловители, концевой ролик;
  • контролируем положение накатного ролика. Он должен находить на уловитель;
  • проверяем геометрию каркаса;
  • обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Распашные ворота

В конструировании распашных ворот есть два тонких момента: петли и связи жесткости ее каркаса.

Петли

Въездные ворота – не гаражные. Первые почти не парусят, а вот вторые – отличный парус. Поэтому, покупая гаражные петли для ворот, лучше взять подороже, на опорных пошипниках, см. рис. Установку петель производят до монтажа в раме связей жесткости и ее обшивки: так орудовать, подгоняя петли, куда легче. Но все равно, для этой работы нужен помощник.

Петли для распашных ворот

К раме створок петли приваривают еще на стапеле. Точной установки по разметке тут мало. Нужно еще, прижав петли струбцинами, проверить их соосность глазом, как бы прицеливаясь поверх ствола. Затем прихватить парой «тычков» электродом, еще раз прицелиться визуально, и уж тогда, если все ОК, варить прочно.

Чтобы обеспечить угол открывания не менее 90 градусов, внешний диаметр петли должен быть больше толщины рамы плюс высота волны настила, т.е. 75-81 мм. Это огромные грубые петли, и щель между рамой и столбом они дадут такой же ширины. Поэтому петли к раме приваривают, сдвинув к ее краю в сторону открывания створки. Лучше всего, чтобы петля лежала на самом краешке, выступая почти на полдиаметра, тогда угол открывания будет 120 градусов и более.

К столбам из пучка профтруб петли приварить проще всего: в шов между трубами они укладываются как родные. Если же столб кирпичный в закладными-«пятаками», то, чтобы добиться полной соосности, лучше пользоваться не отвесом, а куском трубы с внутренним диаметром таким, чтобы в нее входил штырь петли. Длина трубы – расстояние между петлями минус высота подшипника.

Трубу вначале туго приматывают к столбу веревкой, ровняют по вертикали и по высоте от грунта. Затем в нижний конец трубы вводят штырь нижней петли, ровняют ее по трубе и прихватывают 2-3 «тычками». Верхнюю петлю ставят донышком на срез трубы и также прихватывают. Далее навешивают раму, проверяют ход, дорожный просвет, самооткрывание/закрывание. Если все в порядке, раму снимают, петли приваривают наглухо и продолжают работу.

Каркас

Конструкция каркаса рамы створки должна быть рассчитана на сильную ветровую нагрузку в верхней части. Для сдвижных ворот, между прочим, тоже. И в то же время его жесткость на кручение необходимо обеспечить при минимальном расходе материала и труда. Разберем примеры каркасов удачных и не очень по рис. Не забудем только, что диагональное ребро работает по принципу жесткости треугольника: изменить его форму, не сломав, невозможно, но загнуть его уголок можно даже очень.

Справа вверху – рама исключительно рациональная. Два острых угла треугольников сходятся как раз там, где ветровая нагрузка максимальна. В средней полосе, где сильные ветра редки, такую раму можно сделать из одинарной трубы 60х40х2. Для дачи, где эстетика не суть как важна и на расхождение створок вверху на несколько см через 3-5 лет никто не обратит внимания, милое дело: дешево и сердито.

Для жилого дома более подойдет каркас, показанный слева вверху. Дополнительную устойчивость на поперечный изгиб дают перекрещивающиеся подкосы и промежуточная продольная балка. Безо всяких сложных теорий: просто треугольников стало больше, а сами они – меньше.

Справа внизу – каркас не весьма удачный. Такая система подкосов хорошо работает в бипланном крыле или стреле подъемного крана, но, в отличие от них, здесь конструкция плоская и основная нагрузка приходится поперек нее. А слева внизу – каркас и вовсе неудачный: крепче всего он там, где меньше всего нагружен, материала же нужно много.

О калитке

Если калитка отдельная, то для нее нужен только третий воротной столб. Рама такой калитки – простой прямоугольник из трубы 40х20х2. При обычной ширине калитки в 800-1100 мм никаких дополнительных подкреплений для рамы из профтрубы не нужно.

Распашные ворота с врезной калиткой

Но если калитка врезная, картина меняется. Вспомним, ворота все время настежь никто не держит, под давлением ветра их створки, связанные запорами, работают как одно целое. А теперь створки от ветра будут нагружены несимметрично, поэтому ту, в которой калитка, нужно дополнительно подкрепить, она сильнее нагружена. Так что каркас калитки придется сделать посложнее, он должен принять на себя большую нагрузку, чтобы нагрузка на створки выровнялась. Чертеж таких ворот показан на рис. Общую ширину можно увеличить до 4 м, оставив калитку такой, как есть.

Обзор видов

В зависимости от особенностей установки заборы из профлиста могут быть разных видов, например, с откатными (или с раздвижными) воротами и с распашными воротами.

А также ограждения из указанного материала могут различаться по расположению лагов и перемычек, например, заборы со съемными или капитальными перемычками.

Далее будет приведена более подробная характеристика каждого вида.

По конструкции

Заборы с откатными или раздвижными воротами из профлиста. Они представляют собой ограждения с открывающейся частью, которая передвигается вдоль забора. Основным достоинством такого типа является экономия пространства. Особенно актуальна такая характеристика для земельных участков небольшой площади.

Но следует учитывать, что установка подобной конструкции отнимет значительное количество времени и средств. Забор этого вида должен иметь особенно надежную опору, поэтому перед его монтажом рекомендуется залить прочный фундамент. Это позволит равномерно распределять нагрузку, которую создает подвижная часть, на забор.

Заборы с распашными воротами. Эта разновидность является одной из самых популярных, она проста в установке, не требует значительных финансовых затрат, и поставить ее можно самостоятельно. К тому же подобная конструкция является довольно прочной. Забор с распашными воротами из профлиста представляет собой ограждение, двери которого открываются внутрь или наружу.

Такая конструкция не всегда удобна в использовании – например, зимой, когда выпадает большое количество снега, открыть створки будет чрезвычайно неудобно, ведь придется сначала расчистить снежные завалы. Помимо этого, при ветреной погоде необходимо быть особенно внимательным при закрытии ворот. Нередки случаи, когда внезапно распахнувшимися створками повреждались рядом стоящие транспортные средства.

Чтобы не тратить физических усилий для приведения в действие механизмов ворот, их открытие и закрытие можно автоматизировать. Необходимые для этого комплектующие приобретаются в крупных строительных магазинах.

По расположению перемычек

Съемные перемычки. Они используются для того, чтобы укрепить забор, придать ему дополнительную устойчивость, не нарушая внешний вид. Даже самая устойчивая конструкция не защищена от влияния на нее подвижности грунта. Вследствие этого забор начинает наклоняться и крениться набок. Съемная перемычка, устанавливаемая между несущими столбами ворот, предотвращает нежелательные микросдвиги. За счет того что удерживается она болтами, которые при необходимости можно с легкостью демонтировать, проблемы проезда грузового или другого крупногабаритного транспорта на территорию участка, не возникнет.

Капитальные перемычки. Устанавливаются они также между стойками ворот забора. В отличие от съемных перемычек, снять их без повреждения ограждениях не представляется возможным. Однако за счет более прочного соединения с конструкцией они выполняют функцию поддержки и придания устойчивости забору наилучшим образом. Такие перемычки не ослабнут и не расшатаются с течением времени.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Основы монтажа профнастила

Предварительно нужно определиться не только с цветом материала и прочими эстетическими аспектами, но и с формой калитки, ведь именно от этого показателя будет отталкиваться экономический расчет материала и план действий.

Фото: калитка из профнастила

Первое, на что нужно обратить внимание, это вид профнастила. Как известно данный материал бывает двух видов, если распределять категории по типу монтажа:

  • вертикальный
  • горизонтальный.

Для выполнения калитки нам понадобится вертикальный профнастил. В среднем на выполнение всего процесса разрезки и формирования ворот уйдет около 3-4 часов при наличии хорошего лобзика и навыков работы с листовым железом. Если Вы ранее не сталкивались с таким видом деятельности, то советуем первое время изготовить ворота прямоугольной или квадратной формы.

Схема калитки

Следующий шаг нашей схемы, это измерение необходимого расстояния между воротами. Данный этап требует очень большой сосредоточенности и внимания, ведь буквально несколько лишних или недостающих миллиметров могут стать решающей загвоздкой при монтаже ворот. За стандарт нужно взять высоту полтора-два метра и отталкиваться от этой цифры. Данное число, согласно подсчетам инженеров, является оптимальным для обеспечения необходимой высоты и минимальной нагрузки на крепежные петли и замки ворот.

Далее необходимо подготовить основание. После того как выбрали место будущих ворот, там роем ров глубиной около полутора метров, в нем будут располагаться будущие стоки ворот. Данное значение взято из простого подсчета: в среднем высота ворот 1-1,5 метра. Но ведь необходим зазор где-то в 20-30 сантиметров, итого получается 180, еще 20 сантиметров оставляем на возможные погрешности.

Теперь нужно изготовить специальный каркас для будущей калитки. Мы рекомендуем производить каркасы из труб с сечением 60 на 30 мм. Это оптимальное решение для средне-тяжелых ворот. Кроме того, при небольшом опыте работы квадратное сечение легче всего поддается обработке и монтажу. Но здесь также необходимы этапы рабочего процесса:

  • сварка общего каркаса и рамы;
  • проверка перпендикулярности углов;
  • приварка к общему каркасу двух железных ребер жесткости, которые помогут воротам быть более устойчивыми и долговечными;
  • обработка сварных швов: затирка при необходимости грунтовка и покраска.

После всех этих подготовительных этапов наступает самый легкий шаг: это установка непосредственно листов профнастила на наш каркас.

Чертеж: установка листов профнастила на каркас калитки

Когда уже все листы установлены, а швы затерты, настает время монтажа петель и замков. Предварительно нужно провести замеры будущего замка и изготовить дополнительные пластины, на которые его и будем монтировать. Есть два варианта установки защитного механизма: на пластины либо непосредственно врезать в забор.

Следом за замками производится установка петель, которые и служат одновременно опорами и держателями калитки. Как только забор был поставлен на петли – установка полностью завершена. Нужно смазать все подвижные соединения и проверить точность стыков.

Как видите, схема, как устанавливается калитка из профнастила на каменные колонны или столбы практически идентична

Бывалые строители советуют обратить внимание на такие моменты:

  1. Глубина ямы. В идеале её нужно просчитывать индивидуально, в зависимости от тяжести забора, материала несущей конструкции, ведь если глубина или ширина рва будет не учтена, то в скором времени несущие колонны согнуться под весом калитки;

  2. Качественная обработка материала после сварки. Швы больше всего подвержены появлению коррозии, их нужно очень тщательно проверять, иначе оцинкованный лист стали пойдет ржавыми полосами и трещинами по всей площади;
  3. Контролировать уровень наклона забора. Угол проще всего проверять обычным уровнем, допускается не более 10 %, как и в принципе в случае с крышей из профнастила;
  4. Необходим внахлест приблизительно 10-15 сантиметров на плоской поверхности и около 20 на углах;
  5. Калитка с деревянным каркасом из профнастила может устанавливаться только в случае не слишком большой нагрузки или временного пользования;
  6. Для бюджетного варианта окраски подойдет и простой баллончик;
  7. Опорные колонны изготавливаются не менее 100 мм;
  8. Для окрашенной калитки из профлиста очень кстати будут цветные саморезы и заклепки;
  9. Монтаж производят только саморезами с уплотнительными шайбами.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Свежие записи Домашние растения, которые избавляют от недостатков5 необычных способов использования лука в бытуЕсли руки чешутся: какие овощи уже можно сажать на рассаду

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
