Что из себя представляют установки для бурения скважин на воду и как они работают

Многообразие буровых установок

В Интернете можно найти множество компаний, которые предлагают клиентам ознакомиться с каталогами различных моделей спецтехники. Не менее широко представлена и техника для бурения скважин под воду. Фото, технические характеристики, цены, подробные описания позволяют выбрать модель, наиболее полно отвечающую потребностям клиента. Стационарные и мобильные, на базе КАМАЗа, ГАЗа или ЗИЛа, на гусеничном ходу или самоходные, буровые инструменты и комплектующие ―  на сайтах компаний можно найти все существующие варианты необходимых буровых установок. При желании можно найти или заказать нестандартное оборудование для решения специфических задач.

Техника для бурения может использоваться в любых климатических условиях. Она отличается универсальностью, эффективностью, функциональностью, надёжностью и длительной эксплуатацией. Конечно, приобретать такое оборудование лучше всего непосредственно у производителей. Это позволит получить сертифицированную технику с гарантией качества, а также лучшую цену на рынке, свободную от каких-либо посреднических наценок.

Основными видами бурового оборудования являются:

  • бурильно-крановые машины, обеспечивающие возможность проведения как вертикального, так и наклонного бурения;
  • бурильно-шнековые механизмы;
  • малогабаритные буровые установки;
  • техника для буровзрывных работ;
  • машины для разведывательного бурения;
  • механизмы для горизонтальных скважин.

Конструкция установки для бурения скважин

Несмотря на большие различия показателей мощности, грузоподъёмности и глубины бурения разных технических устройств, каждое них состоит практически из одинаковых частей. И уже они, в свою очередь, отличаются по производительности и габаритам.

  1. Буровой насос предназначен для очищения скважины от выработанных пород.
  2. Вертлюг удерживает буровые трубы в нужном положении и обеспечивает движение буровых инструментов.
  3. Лебёдка отвечает за спуск и подъём буровых и обсадных труб, с её помощью можно изменять скорость бурения и вращения ротора.
  4. Система талей преобразует вращательные движения в поступательное вертикальное передвижение.
  5. Циркулярная система предусмотрена для изготовления и подачи бурового раствора.

Взаимодействие этих механизмов позволяет обеспечивать выполнение основных этапов бурения: дробление грунта, его удаление и укрепление стенок скважины. Для дробления используется ударный бур, легко справляющийся с любыми породами. Удаление почвы может производиться гидрологическим способом, когда в скважину закачивается вода, под давлением поднимающая выработанную почву на поверхность. Иногда вместо воды используют раствор глины, которая, осаждаясь на стенках скважины, укрепляет их и не даёт им обвалиться до момента установки обсадной трубы. В некоторых устройствах для удаления грунта применяют шнековые буры или используют сжатый воздух.

Для укрепления стенок скважины применяют обсадные трубы из чёрных металлов, внутрь которых вставляют изолирующий вкладыш из пластиковых труб. Такие вкладыши повышают срок эксплуатации скважины и не оказывают влияния на качество добываемой воды. После выполнения всех этапов бурения с помощью уже имеющейся у Вас техники необходимо прокачать воду до полной прозрачности, чтобы удалить из скважины остатки загрязнений.

Качественная буровая техника и чёткое соблюдение технологии бурения позволят обеспечить бесперебойную подачу чистой питьевой воды в необходимом количестве.

Бурение скважинГлубина 15 – 50 метровГлубина 50 – 220 метров
Скважина на водуот 1700-2700 руб. за 1 п/метр;от 2700-3100 руб. за 1 п/метр;
Пробуривание артезианской скважиныот 1600-2600 руб. за 1 п/метр;от 2600 – 3000 руб. за 1 п/метр.

Алмазные бурильные долота

Алмазный буровой инструмент представляет собой твердосплавную алмазонесущую  рабочую матрицу в стальном корпусе, который оборудован  внутренней  присоединительной замковой резьбой конусного вида.

Такой буровой инструмент различается по форме рабочей матрицы, по качественным характеристикам используемых  алмазов, а также по применяемых промывочным системам.

Такие металлосодержащие порошки хорошо удерживают алмазы и дают возможность изготавливать рабочие матрицы с разной твердостью и  износостойкостью. Наилучшими показателями по таким качественным характеристикам, как прочность, износостойкость и теплопроводность, обладают алмазные матрицы  на основе вольфрама.

При изготовлении бурильных головок алмазного бурового инструмента применяются так называемые технические алмазы  массой от 0,05 до 0,34 карата.  При производстве такого  долота, к примеру,  диаметром 188 миллиметров, расходуется от 400 до 650 карат (от двух до двух с половиной тысяч алмазных зёрен).

Бурильные головки алмазных долот изготавливаются в двух модификациях:

  • однослойные (типы КР. КТ, ДР, ДТ т ДК), на которых алмазные зерна размещены в поверхностном слое рабочих кромок  металлических  матриц по определённым схемам;
  • импрегнированные (тип ДИ)Ю на которых мелкие алмазные зерна распределены равномерно по всей матрице.

Алмазный буровой инструмент

Алмазные долота бывают следующих типов:

  • с поверхностным расположением алмазов;
  • импрегированные (алмазы размещены на поверхности до 8 миллиметров);
  • инструменты особых конструкций;
  • с радиальным расположением каналов и с наружной поверхностью  биконического вида (ДР);
  • с напорным каналом и  с тораидальными выступами (ДК);
  • с синтетическим типом размещения  алмазных зерен (С);
  • с импрегированными алмазными зернами (И);
  • лопастные (ДЛ);
  • с внутренним конусом (ДВ);
  • импрегированные с заостренными торцами лопастей (ДИ);
  • универсальные (ДУ).

Такой породоразрушающий инструмент применяется при бурении глубоких (более трех километров) скважин. Стойкость алмазного инструмента по сравнению с шарошечным выше в 20- 30 раз.

Общие сведения о буровых установках

Состав конструкции

  1. Ударная установка. Представляет собой каркас треугольной конструкции с прочным основанием, к которому крепится гибкий трос с байлером и стамеской. Подобные установки легко поставить и они будут надежно выполнять свою работу.
  2. Винтовая установка. В оборудование включен буровой шнек для земляных работ в необходимом объеме без дополнительной промывки водой.
  3. Роторные установки. Производственное оборудование, обеспечивающее гидравлическое бурение. Ручная роторная установка является самым доступным вариантом, в котором не используется электродвигатель, а все буровые работы выполняются вручную. Она компактна и подвижна, поэтому она легка в транспортировке и может быть использована в местах с трудными подъездными путями.

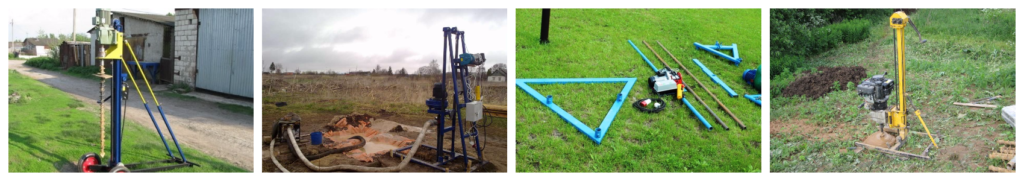

Преимущества самодельных буровых установок

Преимуществ у такого оборудования много:

  • компактный размер и легкий вес;
  • простота конструкции;
  • высокая эффективность и универсальность;
  • доступный транспорт, быстрый сбор и разбор;
  • отсутствие негативного влияния на ландшафт местности, где разрабатывается скважина;
  • подключение к стандартной сети или  любому независимому источнику питания;
  • относительно небольшая цена устройств, сделанных своими руками;
  • высокая ремонтопригодность.

Особенности

Скважина для воды представляет собой небольшое цилиндрическое сооружение, укрепленное с помощью специального жесткого каркаса. Формирование подобных систем производится с помощью станков для бурения. Технически эти устройства состоят из нескольких механизмов, связанных между собой различными крепежами. Установки для бурения появились уже очень давно, так как с их помощью добывали различные полезные ископаемые. Добыча воды с их помощью практикуется не так уж давно, особенно в частном секторе. Буровые установки позволяют решать такие основные задачи, как:

  • формирование отверстий незначительного диаметра. Их применяют для решения небольших инженерных задач;
  • бурение разведочных скважин. Они используются с целью получения информации о состоянии почв, водоносных горизонтов;
  • бурение скважин с целью поиска или добычи жидких или газообразных ископаемых, например, нефти;
  • бурение водяных скважин. Эти механизмы отличаются относительной простотой. Это касается конструкций, которые используются для формирования неглубоких отверстий.

Колодцы такого типа могут иметь различную глубину. В зависимости от этого выделяют несколько видов скважин.

Трубчатый колодец. Это самая мелкая скважина, имеющая глубину не больше 12 м. В качестве источника воды используют только верхние водоносные горизонты. После бурения в эту скважину не сможет попасть грязь, листья или другой мусор.

Конструкция станков для бурения может отличаться в зависимости от происхождения. Независимо от этого такие механизмы имеют следующие общие элементы:

  • каркас – в качестве опоры может выступать как металлическая конструкция, так и непосредственно самоходный автомобиль или другая сложная система. Прочность подобного элемента определяется в зависимости от максимальной глубины бурения скважин;
  • устройство для бурения – эти элементы представляют собой систему механизмов, которые приводят в движение сам бур или другой предмет, разрушающий почву. При бурении может применяться несколько типов инструментов, которые предназначаются для определенных слоев грунта;
  • привод – технически в качестве этого устройства может выступать как электрический или дизельный двигатель, так и физическая сила человека.

Виды буровых установок

Бурильные станки являются очень востребованным продуктом на рынке. Сфера их применения может быть как промышленной, так и бытовой. В зависимости от этого подобные механизмы можно разделить на несколько видов.

Промышленные. Такие станки используются для бурения глубоких скважин. Они отличаются высокой мощностью и производительностью. Очень часто они применяются с различным вспомогательным оборудованием. Подобные механизмы используются при формировании нефтяных скважин. Ярким представителем может стать плавучая платформа, оснащенная мощным бурильным станком.

Мобильные. Буры такого типа предназначаются для формирования скважин на воду. Они оснащаются маломощными приводами (электрические двигатели и другие), с помощью которых можно сформировать отверстие глубиной до 100 м.

Ручные. Они являются самыми простыми конструкциями, с помощью которых можно бурить относительно неглубокие скважины до 15–20 м в зависимости от типа почвы. Эти самодельные малые механизмы применяются в бытовой сфере.

В зависимости от техники бурения станки делят еще на несколько групп.

Ударно-канатные

Формирование колодцев происходит с помощью специального патрона, который выполнен в виде своеобразной трубы с заостренным концом. Разрушение почвы происходит под собственным весом устройства. Чтобы увеличить энергию удара, чашу поднимают специально на определенную высоту над уровнем земли. Среди минусов можно выделить низкую проходимость и невозможность организации довольно глубоких скважин. Ударно-канатные модели используются в быту для рытья колодцев.

Шнековые

Они являются одними из самых распространенных видов станков. В качестве бура применяют шнеки различной формы и размера. Самые простые модели могут использоваться даже ручным методом. Бур помещают вращательным способом в грунт, что приводит к дроблению материала, при этом почва располагается между лопастями. Чтобы удалить ее, рабочий орган периодически вынимается и очищается от грязи. Установки приводятся в движение как вручную, так и с помощью различных видов двигателей.

Вращательно-роторные

Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором. Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины. Второй подход осуществляется полностью наоборот. Скважину заполняют водой, а самая грязь уже выводится с помощью специального оборудования и наносов.

Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.

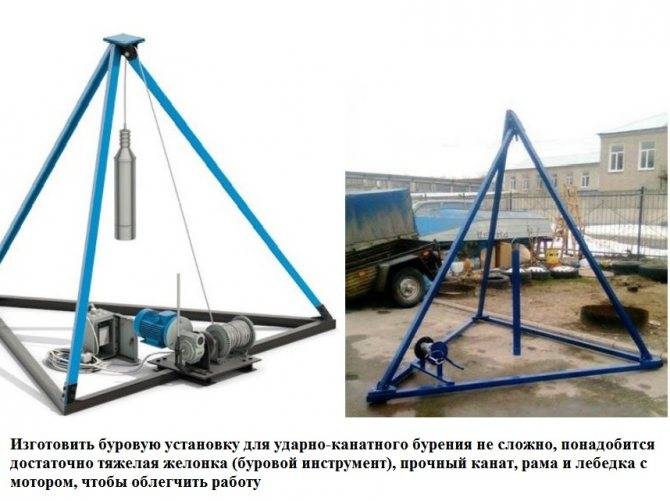

Малогабаритная буровая установка под ударно-канатное бурение

Чтобы создать такую буровую установку вам потребуется воспользоваться такими приспособлениями:

  • разборной станиной;
  • ударным патроном («стаканом»);
  • желонкой.

Для облегчения бурильных работ, к установке подключается мотор редуктор, поверх барабана которого наматывают трос к которому прикреплен патрон или желонка. Чтобы обеспечить эффективную работу, придется воспользоваться патроном, весящим примерно 80 кг. Желонкой производится очищение забоя от остатков почвы. Эффективно использовать желонку и в местности с глинистыми грунтами.

Помимо этого, нижняя кромка в «стакане» чаще всего затачивается. В верхней части просверливаются отверстия, для надежного закрепления каната. Патрон может быть в длину от 1 до 2 м.

Прежде чем начинать работы, лучше пробурить в земле дырку, в которую вы будете опускать «стакан». Это отверстие должно иметь немного больший диаметр чем патрон.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

  • Механическое;
  • Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

  • Ударно-вращательный метод;
  • Ударный;
  • Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

  1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
  2. Лопатой выкапывают небольшое углубление для бура.
  3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
  4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
  5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

  • Прочный канат;
  • Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
  • Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

  1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
  2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
  3. К верхней части стакана крепят трос.
  4. Регулируя трос, стакан быстро отпускают на место пробоя.
  5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Классификация по методу бурения

На основании этого показателя выделяют следующие типы буровых установок для бурения скважин:

    • Машины для вращательного бурения. Техника проделывает отверстие и разрушает грунт при помощи специального инструмента. Он вращается и плотно прилегает к забою. Породоразрушающим устройством может выступать долото или усиленная коронка. Подобную технику применяют для неглубокого бурения.
    • Машины для вращательно-ударного бурения. Они воздействуют на грунт или породу посредством ударов по инструменту, который постоянно вращается. Породоразрушающим инструментом может быть коронка или долото, армированное усиленными вставками. Устройство этого типа может применяться для проделывания скважин до 2000 метров глубиной.
    • Техника для ударного бурения. Она работает на основе падающего снаряда. Также удары могут наноситься по установленному в забое снаряду.

Устройство ударного бурения применяется для проделывания скважин в рыхлых и мягких породах, в твердых грунтах система может работать не глубже 100 метров.

  • Установки с вибрационным бурением. Породоразрушающее приспособление снабжено колонкой бурильных труб. Через нее передается вибрационная нагрузка. Генератором вибрации выступает поверхностное устройство, а основной элемент системы — виброзонд. Подобные машины можно использовать только при бурении пород, которые подвергаются физическому уплотнению.
  • Техника для огнеструйного бурения. Машина разрушает породу и проделывает скважину при помощи газовых струй высоких температур. Огненные потоки передвигаются со скоростью звука и генерируются в недрах специальной горелки. Устройства подобного вида используются для грунта и пород с кристаллической основой.
  • Техника для разрядно-импульсного бурения. Машины воздействуют на грунт электрическими разрядами и могут использоваться исключительно для глубинного уплотнения пород.

Методы бурения

Разделение по виду выполняемых работ

В соответствии с этим критерием установки для бурения скважин бывают:

  • Эксплуатационные. Машины применяются на стадии разведки пород в месторождении. Их основная цель — забор проб грунта для уточнения данных о геологии.
  • Разведывательные. Эта техника применяется для сбора проб грунта с месторождения. По итогам его исследования необходимо определить значение промышленного объекта.
  • Для бурения технических скважин. Отверстия необходимы при строительстве зданий и сооружений различного назначения, для устройства фундаментов. Также их можно причислить к типу буровых установок на нефть и газ.

По виду приводного устройства

Буровые машины бывают:

  1. Электрические. Работоспособность системы обеспечивается питанием от электрического генератора или электрической сети. Подобные машины применяются в основном для проделывания водозаборных скважин индивидуального использования.
  2. Электрогидравлические. Машины применяются для бурения скважин в твёрдых грунтах. Основными рабочими механизмами являются конусообразный цилиндр и диэлектрический держатель. Преимущественные сферы эксплуатации техники — строительство, разведывание месторождений, добыча полезных ископаемых.
  3. Дизель-электрические. Особенностью машины является независимая работа основных механизмов. В действие они приводятся электрическим приводом.

Данная техника способна бурить скважины для эксплуатационных и разведывательных работ.

Дизельные. Эти машины выпускаются преимущественно малогабаритными. Они обладают высокой степенью мобильности, а работоспособность обеспечивает мощный дизель.

Классификация по способу передвижения

Исходя из этого критерия, буровая техника бывает:

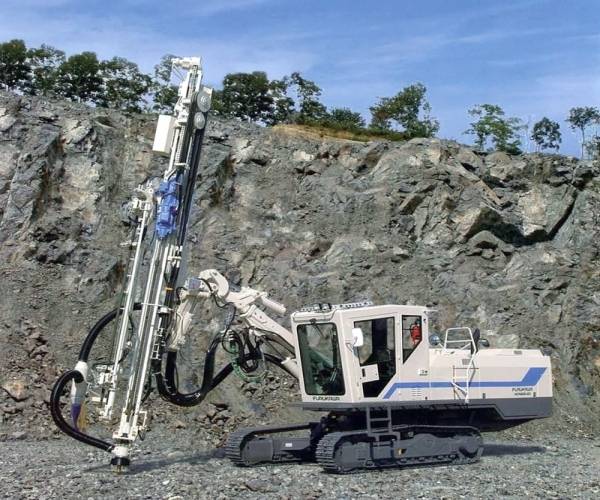

  • Самоходная. Она оборудована моторной рамой и кабиной. Иными словами, установка базируется на транспортном средстве большой грузоподъёмности.

Самоходная буровая установка

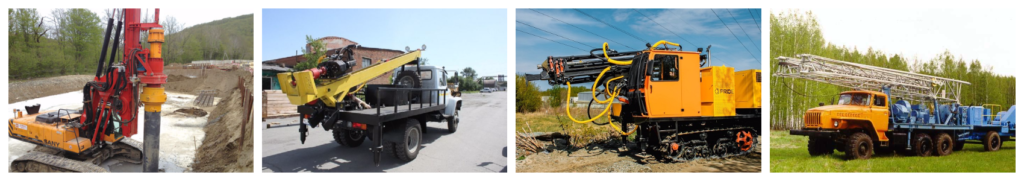

Передвижная или мобильная буровая установка. Модульная структура установки снабжена индивидуальной мобильной базой.

На фото мобильная буровая установка

Стационарная. Блочная система оборудована элементами для монтажа и усиленными опорами.

Стационарная буровая установка

По глубине скважин

Установки способны проделывать отверстия:

  • неглубокие — до 600 метров;
  • средней глубины — до 6000 метров;
  • глубокие — более 6000 метров.

Классификация по месту установки

  1. Наземные. Такая техника устанавливается на твёрдый грунт.
  2. Морские. Устройства снабжены специальной платформой для надводного монтажа и опорами для подводного дна. Такой тип буровых установок используется для бурения нефтяных и газовых скважин.

Фото морских буровых установок

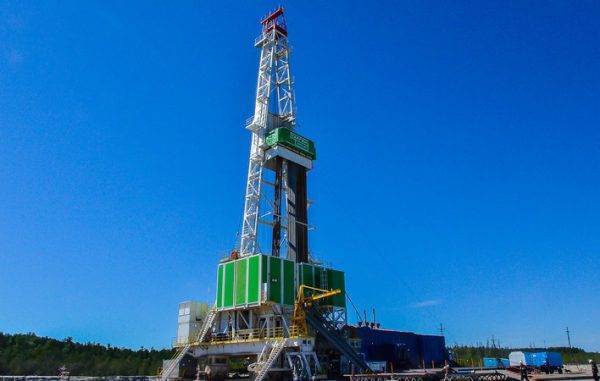

Буровая вышка

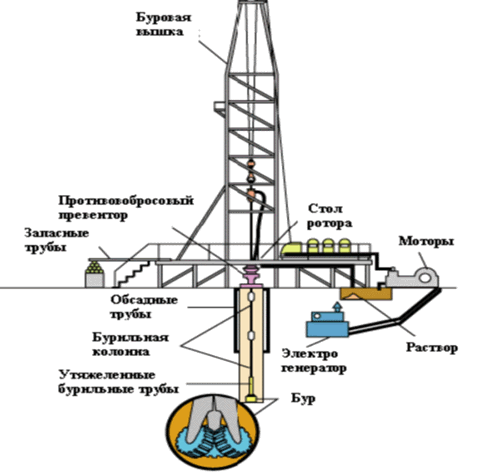

Буровая установка для бурения нефтяных скважин представляет собой комплекс буровых механизмов, машин и оборудования, который монтируется непосредственно на точке бурения и обеспечивает весь процесс обустройства скважин.

 Загрузка …

Буровая вышка

Основными элементами современной буровой установки являются:

  • вышечный блок;
  • блок насосного оборудования;
  • силовые  приводы;
  • блок для приготовления бурового раствора;
  • блок очистки бурового раствора (часто совмещен с предыдущим блоком);
  • оборудование для бурения:
  1. ротор;
  2. вертлюг;
  3. талевый механизм;
  4. буровая лебедка;
  5. насосы;
  6. силовой привод и так далее.

буровые сооружения:

  1. буровая вышка;
  2. комплект оснований;
  3. укрытия сборно-разборного или каркасно-панельного типа;
  4. комплект стеллажей;
  5. приемные мостки.
Полезная информация
1Оборудование, механизирующее наиболее трудоемкие виды работ
  1. устройство для регулировки подачи долота;
  2. механизмы, позволяющие автоматизировать спусковые и подъемные операции;
  3. клиновой пневматический захват для труб;
  4. буровой автоматический ключ;
  5. вспомогательная лебедка;
  6. пневматический раскрепитель;
  7. краны для проведения ремонта;
  8. пульт для контроля за процессами бурения;
  9. управляющие посты.

оборудование, обеспечивающее приготовление, регенерацию и  очистку буровых растворов:

  1. устройство для приготовления раствора;
  2. комплект вибросит;
  3. отделители ила и песка;
  4. подпорные насосы;
  5. комплект емкостей для буровых растворов, воды и  химреагентов.

  1. блочная нагнетательная линия;
  2. запорные устройства дроссельного типа;
  3. буровой рукав.

оборудования, обеспечивающее обогрев элементов буровой установки:

  1. теплогенераторы;
  2. радиаторы отопления;
  3. коммуникации, обеспечивающие циркуляцию теплоносителя.

Основное назначение вышечного блока:

  • подвешивание талевой системы и крепящихся к ней бурильных труб;
  • размещение  оборудования, обеспечивающего спуск и подъем насосно-компрессорных,  обсадных и  бурильных элементов трубных колонн;
  • размещение  устройств, обеспечивающих подачу и вращение бурового  инструмента.

В блоке силового привода размещаются дизельные или электрические силовые установки, компрессоры,  редуктора и коробки передач.

В насосном блоке  расположены  насосные установки вместе со своими силовыми агрегатами.

В состав блока для приготовления и последующей регенерации буровых растворов входят:

  • емкости для приема и хранения бурового раствора, как для находящегося в процессе рабочей циркуляции, так и для создания необходимого запаса этой жидкости;
  • устройства, обеспечивающие приготовление раствора:
  • глиномесительное оборудование;
  • БПР (блок приготовления раствора) и так далее.
  • очистительное оборудования для регенерации бурового раствора:
  • комплект вибросит;
  • отделители ила и песка;
  • дегазационные устройства;
  • отстойники.

Комплекс, обеспечивающий спуск и подъем оборудования на скважине, является механизмом полиспастного типа, и включает в себя следующие основные элементы:

  • кронблок;
  • подвижный  талевый блок;
  • буровая лебедка;
  • механизм крепления конца каната (неподвижного);
  • сам стальной канат, который обеспечивает гибкую связь между двумя предыдущими устройствами.

Кронблок  монтируется в верхней части буровой вышки. Подвижный конец каната  закрепляется на барабане буровой лебедки, а его  неподвижный конец посредством механизма крепления закрепляется у основания вышки. На талевый блок вешается крюк, за который при помощи строп подвешивают или вертлюг, или элеватор для спуска/подъема трубных колонн.  На  современных спуско-подъемных комплексах крюк и талевый блок, как правило, объединяют в единый механизм, называемый  крюкоблоком.

Конструкция нефтяных буровых установок

Особенности сборки и эксплуатации

Если стоимость профессионального бурения кажется неоправданно высокой, либо нужно сделать несколько скважин, можно смонтировать ручную установку самостоятельно. Для этого потребуются следующие инструменты и материалы:

  • соединительный сантехнический крестовой фитинг;
  • ножовка для работ по металлу;
  • труба из стали и сгон с сечением 0,5 дюйма;
  • стальные пластинки;
  • разводной ключ.

Монтаж агрегата подразумевает подготовку трубного отрезка, в дальнейшем использующегося как основание для бурового аппарата.

Процесс сборки идет в такой последовательности:

  1. Чтобы создать крестовую конструкцию, трубные концы надсеките на глубину в два сантиметра.
  2. Пластинки из стали в качестве наконечника приварите с торца трубного отрезка.
  3. Водоподающий шланг подсоедините к крестовому отверстию. Чтобы крепление было надежным, используйте переходник.
  4. Проверьте работоспособность конструкции, подав воду.
  5. В крестовое отверстие установите сантехническую резьбу – из полимеров либо пеньки.
  6. К основанию подсоедините трубный отрезок, на который установлен наконечник, посредством сгона.

После окончания пробивания шахты и при заглублении на метр наконечник переставляется на более длинный трубный отрез.

Ручное приспособление станет отличным решением для пробивки скважины в мягких, торфяных и глинистых грунтах при глубине расположения водного слоя на участке не больше 20 метров. Такие устройства заглубляются гораздо меньше, чем МГБУ, зато компактные размеры позволяет пробуривать шахтные отверстия в неудобных местах участка, например, рядом со стенами зданий либо заборами.

Можно также создать самодельное устройство на основе мотоблока, оснащенное механическим приводом, который приводится во вращение мотором мотобура.

Компактные габариты подобных установок позволяют проводить работы одному человеку, а применение понижающего редуктора – пробуривать шахты значительного диаметра.

Выбор бурового оборудования определяется проектной конструкцией скважины, способом бурения, необходимыми параметрами используемого инструмента, а также требованиями к транспортабельности буровой установки. Если возникают сомнения, лучше воспользоваться услугами профессионалов.

Преимущества самодельной установки

  1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
  2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
  3. Компактные размеры и сравнительно малый вес.
  4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
  5. Высокая скорость сборки и разборки.
  6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

Выбор необходимого оборудования

Самым важным этапом в обустройстве скважины является подбор оборудования, поскольку именно от него будет зависеть ее период эксплуатации и качество работы

В основном следует обратить внимание на выбор:

  • кессона;
  • гидроаккумулятора;
  • оголовка;
  • насоса.

Кессон

Герметичный контейнер кессона еще может использоваться как технологический объем для установки разного оборудования, которые обслуживают скважину. Монтаж в нем автоматики, очистительных фильтров и прочих устройств позволяет сэкономить пространство в доме.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Производят кессоны из разных материалов: пластика, металлических конструкций или бетонных отливок. Установка этого оборудования особенно подходит в наших климатических условиях, ведь при суровых зимах грунт на дачной территории промерзает на глубину до полутора метров. Поэтому горизонтально проходящие трубопроводы должны располагаться ниже уровня промерзания.

Кессонный люк, установленный на верхней части устройства, как правило, утепляется листовым пенопластом. Внутри оборудования можно разместить лестницу.

Насосные устройства

Насос выступает основным элементом всей системы. При этом он может быть следующих типов:

  • Погружной. Этот вибрационный насос является бюджетным вариантом. Его довольно редко применяют для обустройства системы водоснабжения, поскольку он имеет слишком низкую производительность. Более того, он способен даже разрушить стенки скважины.
  • Центробежный. Такой агрегат является профильным оборудованием для водоснабжения из выработки.
  • Поверхностный. Применяется лишь тогда, когда в скважине динамический уровень живительной влаги не опускается ниже семи метров.

Сегодня на рынке представлено много моделей скважинных насосов. Выбор их параметров происходит по характеристикам скважины и системы водоснабжения.

Кстати, в случае поломки насоса придется не только приобретать новый, но и платить за поднятие сломанного и монтаж купленного. Именно поэтому следует подходить более серьезно при выборе производителя.

Конструкция гидроаккумулятора

Внутри этого устройства при нормальном функционировании находится запас живительной влаги, а также поддерживается минимальное давление. При использовании гидроаккумулятора насос включается реже, да и изнашивается меньше.

Конструкция такого устройства схожа с компенсационным баком, который применяется в отопительных системах. Но изготавливается гидроаккумулятор из других материалов, они не контактируют с водой и не меняют ее качество. Мембрана в нем создается из пищевой резины.

Оголовок для обсадной трубы

Предназначено это устройство для защиты от попадания мусора в ствол. Помимо этого, оно является опорой для подвески водоподъемной колонны и насоса. Оголовок создается из металла или пластика. В первом случае он способен выдерживать до 500 кг, а во втором ― до 200 кг. Соединение должно быть герметичным с применением резиновой прокладки.

Промывка скважин при бурильных работах

Промывка скважин специальным буровым раствором при выполнении бурильных работ дает возможность максимально повысить скорость проходки – до десяти метров в час. Раствор поднимает на поверхность весь грунт, разрушенный бурильным инструментом. Для этого бурильные агрегаты снабжаются специальными помпами с напорными рукавами для подачи промывочного раствора в скважину. Промывку пробуренной скважины осуществляют прямым способом, то есть, раствор поступает по штанге, вымывает разрушенный грунт, поднимает его на поверхность. Возможно проведение промывки обратным способом – подачей раствора в скважину, а удаляют его через рабочий инструмент.

Схема циркуляции промывочной жидкости в скважине

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
