Схема армирования
Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.
Схема расположения усилений фундамента Источник pingru.ru
Основные параметры плиты
Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.
Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.
Армирование плиты фундамента по краям и укладка в два ряда Источник ufa.masterdel.ru
Зоны продавливания
В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.
Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.
При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.
После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru
Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.
3 Расчет толщины плиты и количества рядов арматуры
Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.
Толщина перекрытия
Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.
Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.
Армирующая сетка
По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.
Размер пролета, толщина плиты, уровень сетки | Нижний пруток, диаметр в мм | Верхний пруток, диаметр в мм | Размер ячейки |
6 м, 20 см, нижний | 12 | 12 или 10 | 200х200 мм |
6 м, 20 см, верхний | 8 | 8 | 200х200 мм |
До 6 м, 20 см, верхний | 10 | 10 | 400х400мм |
4 м, 15 см, нижний | 12 | 10 | 200х200 мм |
4 м, 15см, верхний | 8 | 8 | 300х300 |
Стыки прутков
Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.
Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.
Монтаж сетки
Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.
Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.
Обвязка и отверстия под вытяжки и лестницы
Для соединения перекрытия со стенами по периметру создается короб – боковая опалубка. Она устанавливается вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После застывания плиты этот короб снимается, остается ровный торец.
Опалубка устанавливается на расстоянии 2 см от торцов и продольных прутов после завершения сборки армирующей сетки и обеспечивает расположение металла внутри бетона. Удаленность ее от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, нахлест перекрытия 20 см. Это расстояние на стене до заливки покрывается специальным составом, гасящим вибрацию. Такая прослойка значительно повышает прочность здания.
Приступаем к работе
Очень важно знать, как правильно армировать плиту. Сразу следует сказать – откажитесь от сварки
Перегрев отрицательно сказывается на арматуре. При значительных нагрузках на растяжение она ломается обычно именно в тех местах, которые подвергались сварке. Кроме того, повреждение кристаллической решётки делает металл более подверженным коррозии.
Если вы работаете с фундаментной плитой, армирование лучше выполнять при помощи прутов, связанных специальной вязальной проволокой. Связи могут быть сделаны вручную или при использовании вязального пистолета. Это очень дорогой инструмент, но он часто сдаётся в аренду. Пистолет позволит существенно снизить затраты времени. Даже неопытный строитель легко будет делать 30–40 вязок в минуту. При использовании обычного вязального крючка этот показатель у новичка будет составлять не более 10.
Процесс армирования проводим в следующем порядке:
- Отбиваем контур фундамента. Натягиваем по краю нить или отчертим маркером.
- Размечаем месторасположения арматуры, согласно проекта.
- Раскладываем 1 слой арматуры. При нехватке одно целого прута стыкуем их, но следует помнить о правиле, что соседние пруты не соединяются в одном месте, следует сделать разбежку между арматурами. Размер нахлеста 42 диаметра арматуры.
- Выравниваем пруты по краю, соблюдая защитный слой. И укладываем на них поперёк начиная с края, пруты — монтажки через 200 см, по ним выполняем развязку сетки. Под провязанные через два метра монтажки, подставим фиксаторы для арматуры, для обеспечения защитного слоя.
- Производим разметку и укладку усиления 1 слоя. Укладываем остальную арматуру 2 слоя, и провязываем, соблюдая шаг. Доставляем фиксаторы, и укладываем и привязываем усиление 2 слоя. Нижнее армирование монолитной плиты закончено.
- Устанавливаем и провязываем пространственные каркасы для верхнего слоя сетки.
- Раскладываем 3-й слой основной сетки и привязываем её к каркасам, строго напротив нижней арматуры. Укладываем 3-й слой усиления, и перекрываем все 4 слоем сетки. Провязав усиление с сеткой раскладываем последнее усиление 4 слоя. По краю армирующего каркаса провязываются пешки.
- На этом армирование фундаментной плиты заканчивается.
Готовый каркас заливаем бетоном. Заливать необходимо беспрерывно, чтобы ранее уложенный бетон не успевал схватываться. В противном случае может произойти расслоение – жидкий бетон, попадая на уже схватившийся, не будет связан с ним. Из-за этого пострадает прочность фундамента и, соответственно, снизится надёжность возведённого здания.
На этом устройство фундамента считается завершённым. Спустя несколько дней, бетон схватится, а через месяц наберёт достаточную прочность для возведения нового дома.
Вот и всё. Теперь вы знаете, как армировать монолитный фундамент, выбирать подходящий материал и проводить необходимые расчёты. А значит, проблем при строительстве наверняка не возникнет.
Основы армирования монолитной плиты фундамента с чертежами
Расчет пошагово
В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.
Методику самостоятельного определения параметров рассмотрим ниже.
Определение расчетной длины плиты
Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.
Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.
Рисунок 3. Схема жесткого опирания
Рисунок 4. Схема шарнирного опирания
Рисунок 5. Схема многопролетного монолитного перекрытия
Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.
Предварительное определение класса арматуры и марки бетона
Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.
Рисунок 6. Формула и таблица для выбора класса арматуры
Класс арматуры без расчетов подбирается по значению aR, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξR, который высчитываетсяпо формуле, приведенной на рис. 6.
При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.
Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас
в сущности, на растяжение будет работать именно армирующий каркас.
Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.
Определение нагрузки на плиту
Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.
Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.
Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:
Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.
Рисунок 7. Воздействие изгибающего момента и формула для его расчета
Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:
Ммах=(1000×62)/8=4500 кг/м

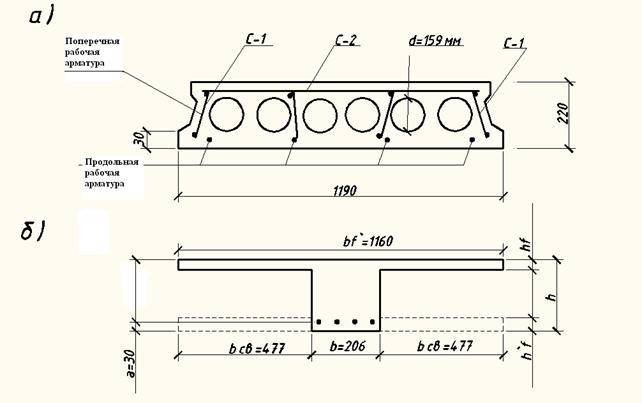

Подбор сечения арматуры
Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

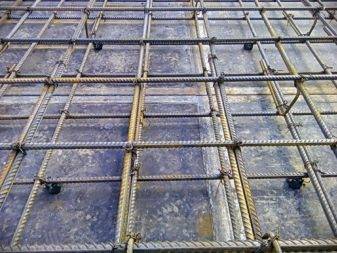

Фото 8. Внешний вид армирующего каркаса
При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9
Рисунок 9. Способы соединения опалубки с каменной стеной
Заливка и заземление плиты своими руками
После завершения монтажа армированного каркаса монолитной плиты необходимо провести заземление. Данная процедура предполагает установку наружного кольца из оцинкованной ленты. Данное кольцо будет выступать внешней стороной плиты, являясь ее составной частью. Заземление оснащается присоединительными шинами, к которым будут крепиться элементы дождевого слива и громоотвод. Также шины можно вывести в месте подключения электрической сети к дому, чтобы обеспечить заземлением внутреннюю электрическую проводку.
Заливка фундамента проводится после завершения всех работ, связанных с монтажом армирующего каркаса. В процессе замешивания раствора в бетон можно добавить фиброволокно, если требования СНиП предполагают дополнительное усиление бетонного основания. Процесс заливки осуществляется в непрерывном режиме до заполнения всего объема. По его окончанию смесь необходимо освободить от пузырьков воздуха посредством вибропрессования. Плита обретет необходимую прочность по истечении 4 недель.

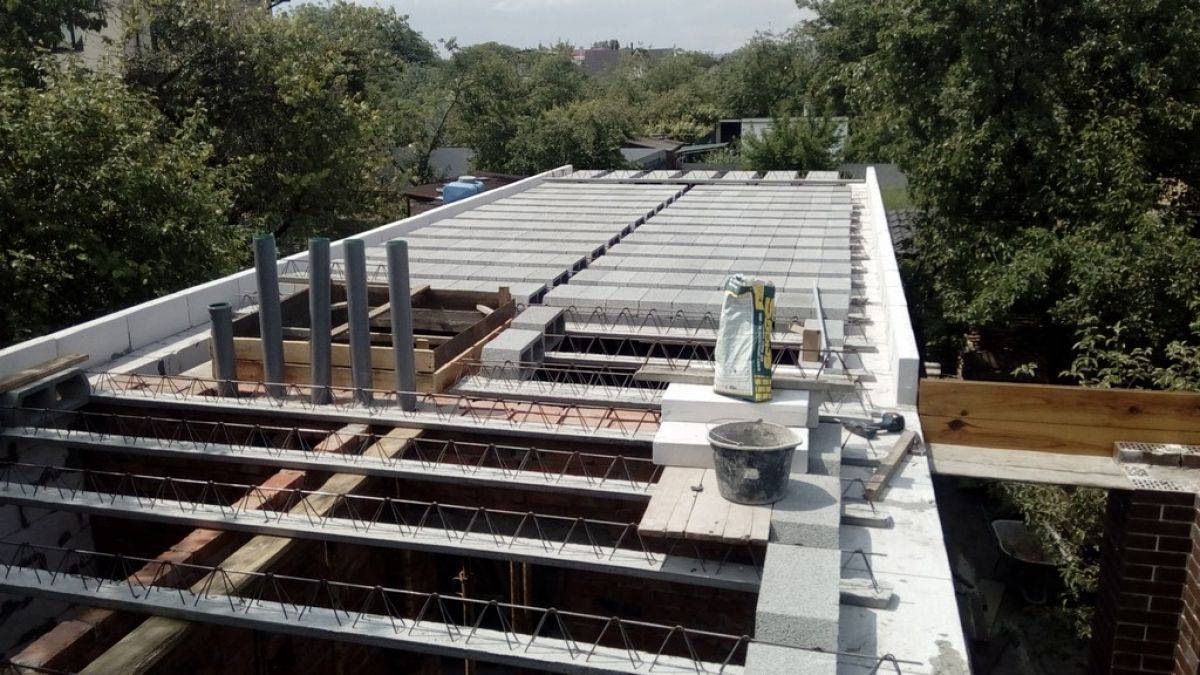

Монтаж сборно-монолитного перекрытия
Конструкция перекрытия позволяет прятать в него электропроводку. Этот вопрос, конечно, нужно увязать с пожарной безопасностью.
Сборная и монолитная части перекрытий могут быть выполнены за 3-4 дня при площади около 100 м2. Готовность для последующих работ – после набора прочности бетоном, минимально 14 суток, в зависимости от условий твердения, температуры и влажности воздуха.
Малый вес перекрытий снижает нагрузки на несущие стены и на фундамент.

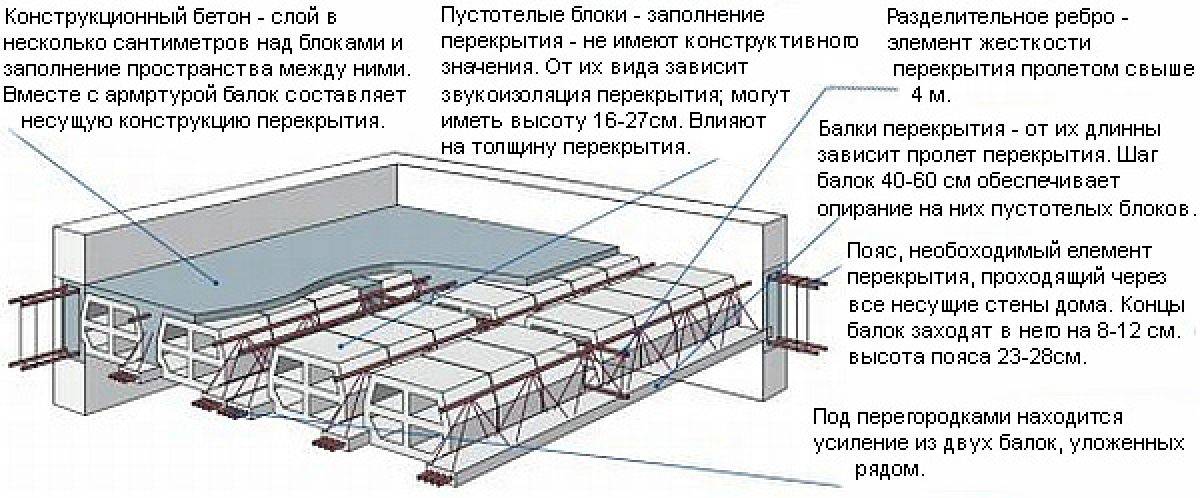

Балки для сборно-монолитного перекрытия по ширине составляют 120 мм, высота ж/б части 30-60 мм. Верх балок – арматурная конструкция из треугольников, иногда по типу шпренгелей в фермах. Узлы монтажа для всех возможных решений по архитектуре производители обычно прорабатывают и дают чертежи и подробные инструкции – по опиранию, по обходам каминных труб, по монтажу около проемов лестниц между этажами, варианты обхода этих проемов и многое другое. По монтажу для реконструкции зданий также существуют разработанные узлы и рекомендации. Класс бетона для монолитных заделок рекомендуется В20 – В22,5 (М300-350).
Установка несущих перегородок возможна не везде, но только по несущим балкам перекрытий, это учитывается при архитектурной планировке и является ограничением. Узлы опирания стен и перегородок на перекрытия разрабатываются для всех вариантов.
По вопросам необходимости армопоясов у специалистов существуют разные мнения. В любом случае, этот вопрос больше касается конструкций несущих стен. Производители Терива гарантируют, что самим перекрытиям армопояс не нужен, по причине равномерного распределения нагрузок, малого веса перекрытия и проработанных узлов опирания. Но для стен из легкобетонных блоков, газобетона или пенобетона – вопрос по армопоясу нужно решать индивидуально, и скорее всего положительно – армопояс нужен.
Укладка армирующей сетки не считается необходимостью, но для повышения прочности перекрытия применяется. По бетонированию – как и в случае фундамента, монолитные участки перекрытия следует заливать в одну смену. Трудности бетонирования промежутков между блоками – неизбежный минус сборно-монолитных конструкций, и бетон нужен мелкофракционный, плотный, но с хорошей подвижностью, чтобы этого добиться, в основном применяют пластификаторы.
Технология сборно-монолитного перекрытия не отличается сложностью. Первыми укладываются несущие балки, затем между ними выкладывают пустотные вкладыши, их вес – до 20кг – позволяет делать это вручную. Временные разгрузочные опоры для балок демонтируют только после набора бетоном прочности.
По периметру наружных несущих стен устраивается постоянная опалубка – кирпичная или блочная. Пространство между несущей стеной и балками усиливается арматурным каркасом, имеющим рабочую арматуру периодического профиля диметром 12-18 мм, затем по всем балкам сборно-монолитного перекрытия делается обвязка с установленным армокаркасом, по всем контурам опирания перекрытия. Все балки соединяются с контурным армированием.
Производители сборно-монолитных перекрытий рекомендуют выполнять верхний слой бетона над поверхностями вкладышей толщиной 30 мм, и дают потребность в бетоне исходя из этого, примерно 0,075-0,085 м3 на квадратный метр перекрытия. Но на практике в частном строительстве это не всегда реально, причем очень много зависит от квалификации работников. Небольшое увеличение толщины слоя бетона не будет излишним, в том числе и для прочности перекрытия.

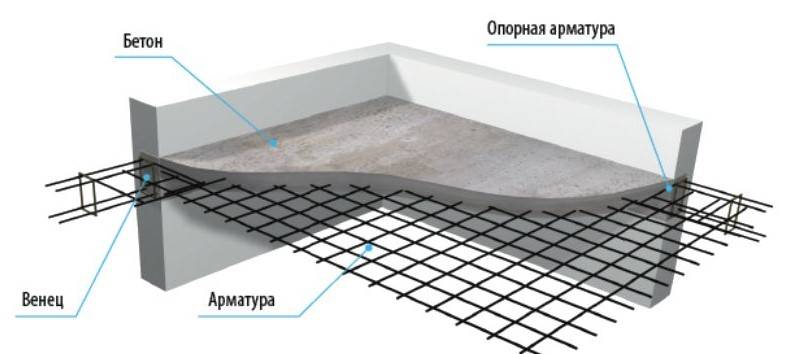

Особенности и схема армирования
Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.
Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.
Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

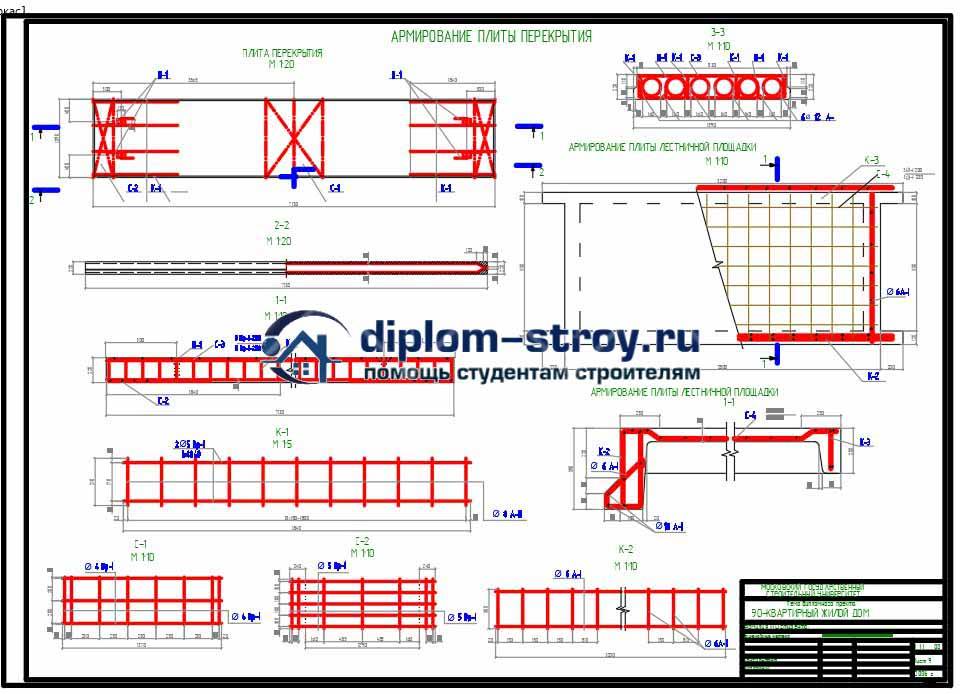

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.
Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:
Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм. Сборка и установка опалубки. Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм. Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей
Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются
В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы. Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса. Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.
Инструмент для вязания. Для соединения прутьев и дистанцирующих элементов можно использовать: самодельный или готовый ручной крючок (цена 280-300 рублей), полуавтоматические клещи (цена 1 000 рублей), автоматический пистолет для вязки арматуры (цена 160 000 рублей) или обычные слесарные плоскогубцы.
Перечисленный инструмент обеспечивает примерно одинаковое качество вязки. Разница заключается в скорости. К примеру, автоматический пистолет ускоряет процесс вязания в 5 раз по отношению к вязанию ручным крючком или плоскогубцами.
Однако, если стоит задача изготовить одну или несколько плит перекрытия, экономически целесообразно пользоваться последними двумя вариантами ручного инструмента или взять автоматический пистолет в аренду.
Устройство
Все виды железобетонных перекрытий подразделяются на монолитные, часторебристые и сборные. Если рассматривать в качестве основания именно цельную плиту, то для ее заливки потребуется применение опалубки, позволяющей обеспечивать правильное формирование бетонного слоя с армирующими компонентами внутри. Добиться этого можно только путем применения наружного съемного или несъемного каркаса. Чаще всего применяется устройство железобетонных балочных и безбалочных плит по профнастилу, актуальное для промышленных и торговых зданий.
Толщина
Среди параметров, которые имеют важное значение при устройстве монолитного перекрытия, выделяют в первую очередь толщину. Согласно расчетным нормативам, этот показатель должен составлять 1/30
То есть, средние значения будут соответствовать 30 мм на 1 м пролета. Чем длиннее расстояние от стены до стены, тем толще должен быть слой монолита. Если эксплуатационные нагрузки будущей конструкции не слишком велики, ее можно сделать тоньше на 10-15%.
Напряженно-деформированное состояние и армирование
При расчете армирования монолитных оснований всегда учитывается показатель НДС, учитывающий дальнейшее «поведение» материала, его стойкость в отношении деформационных нагрузок. В зависимости от способа монтажа, плиты прогибаются не одинаково. Именно поэтому при определении оптимального характера монтажа арматуры следует заранее просчитать способ ее фиксации и распределение нагрузок. Характер опирания определяется при помощи выделения узлов/точек, на которые выпадает максимальная нагрузка.
Свойства бетона позволяют ему демонстрировать высокую устойчивость к сжатию. Но материал неустойчив к нагрузкам на растяжение. Решить эту проблему и призвано армирование. Готовый композитный материал (железобетон) требует использования соответствующих по своим характеристикам стержней.
Установка арматуры производится в зонах, подвергающихся наибольшему растяжению. Она именуется продольной или рабочей и требует использования стержней с периодическим профилем, обозначаемых как А400
Выбор шага (расстояния между отдельными элементами) имеет важное значение. Стандартным считается диапазон 150-200 мм, при этом наиболее важными областями считается центр и кромка плиты
При наличии опорных элементов (колонн, промежуточных стен) эти зоны также подвергаются наибольшему напряжению.
Выполнение армирования в верхней и нижней части бетонного слоя требует образования вертикальных соединений за счет поперечного армирования. В сложных условиях эксплуатации, при значительных нагрузках наличие этого компонента предотвращает расслаивание бетонного монолита. При отсутствии таких факторов влияния роль поперечного армирования носит скорее конструктивные функции, здесь используются стержни с гладким профилем.
Подготовка к возведению
- молоток с гвоздями;
- деревянные балки (100*100) либо металлические распорки (2,5 и толще);
- толь;
- полиэтилен;
- прут армированный А500С;
- проволока мягкая.
Установка опалубки между этажами своими руками. Опалубка устанавливается сразу на этаже, где будут производиться работы
Тут важно, чтобы вся площадь была сделана на совесть и все стыки правильно совпадали один к одному. Стенки следует прибивать вертикально ко дну, т.к. если их прибить к ребру, то будет шанс, что под давлением бетона могут не выдержать гвозди (случаи исключительные, но бывают)
Под опалубку своими руками монтируется поддерживающая система, состоящая из деревянных балок и металлических распорок. Балки устанавливаются на каждом м², тогда как распорки можно ставить в соотношении 1 к 2, т.е. в 2 раза реже. Абсолютно каждая должна быть идеально установленной, а потом трижды проверенной на устойчивость. Давление со стороны бетона на них будет по 500 кг, и при этом они не должны даже шелохнуться. В противном случае все труды могут свестись на нет. Как только система была правильно установлена и проверена снизу, следует взобраться наверх и снова все перепроверить. Просто погулять сверху тяжелым шагом будет вполне достаточно. Если под ногами все твердо и нет больше сомнений, пол для гидроизоляции правильно будет уложить своими руками толем или полиэтиленом, после чего материал поджимается чем-то тяжелым и можно приступать к следующему этапу работы. Армирование производится следующим образом: выкладываются пруты по всей длине с шагом в 0,5 м, после чего на них крестом выкладывается аналогичный слой. Все связки на стыках происходят посредством мягкой проволоки. Как только будет готова нижняя обрешетка, следует приступать к изготовлению верхней. Делается она аналогичным образом, но между собой связывать их не стоит ни в коем случае. Скобы делаются своими руками при помощи того же армирующего прута. Изгибаются они буквой U (естественно, перевернутой) и устанавливаются с частотой 1 шт на 4 м². Верхний уровень крепится на высоте в 25 мм от потолка заливки, а нижний – зеркально от опалубки. Все привязывается мягкой проволокой и проверяется на прочность. Если арматура не имеет свободного хода, то это качественно выполненная работа, но если свободный ход есть, то следует найти причину и переделать. Во время заливки бетона ничего не должно быть повреждено из-за таких недочетов
если их прибить к ребру, то будет шанс, что под давлением бетона могут не выдержать гвозди (случаи исключительные, но бывают). Под опалубку своими руками монтируется поддерживающая система, состоящая из деревянных балок и металлических распорок. Балки устанавливаются на каждом м², тогда как распорки можно ставить в соотношении 1 к 2, т.е. в 2 раза реже. Абсолютно каждая должна быть идеально установленной, а потом трижды проверенной на устойчивость. Давление со стороны бетона на них будет по 500 кг, и при этом они не должны даже шелохнуться. В противном случае все труды могут свестись на нет. Как только система была правильно установлена и проверена снизу, следует взобраться наверх и снова все перепроверить. Просто погулять сверху тяжелым шагом будет вполне достаточно. Если под ногами все твердо и нет больше сомнений, пол для гидроизоляции правильно будет уложить своими руками толем или полиэтиленом, после чего материал поджимается чем-то тяжелым и можно приступать к следующему этапу работы. Армирование производится следующим образом: выкладываются пруты по всей длине с шагом в 0,5 м, после чего на них крестом выкладывается аналогичный слой. Все связки на стыках происходят посредством мягкой проволоки. Как только будет готова нижняя обрешетка, следует приступать к изготовлению верхней. Делается она аналогичным образом, но между собой связывать их не стоит ни в коем случае. Скобы делаются своими руками при помощи того же армирующего прута. Изгибаются они буквой U (естественно, перевернутой) и устанавливаются с частотой 1 шт на 4 м². Верхний уровень крепится на высоте в 25 мм от потолка заливки, а нижний – зеркально от опалубки. Все привязывается мягкой проволокой и проверяется на прочность. Если арматура не имеет свободного хода, то это качественно выполненная работа, но если свободный ход есть, то следует найти причину и переделать. Во время заливки бетона ничего не должно быть повреждено из-за таких недочетов.
Методика изготовления армирующей сетки и каркаса
Существует два варианта соединения прутков между собой – связывание и сварка. При методике связывания применяют проволоку с диаметром 2-3 мм. Обмотка происходит вручную либо при помощи специального оборудования, которое помогает сделать обмотку вокруг стержней. Этот вариант трудоемкий, но обеспечит надежность соединений.
Как выполняется ручная вязка арматурного каркаса, смотрите в видеоролике:
Готовые сваренные сетки монтировать быстрее и проще, чем при методике связывания. Единственный минус – это трудность, возникающая при подборе необходимого типоразмера.
Прутки арматуры для фундаментной плиты Источник bigbang.in.ua
При применении сварочного аппарата, рекомендуется в важных зонах – угол постройки и прочие участки, где массивные стены будут создавать нагрузку на конструкцию, арматуру следует в обязательном порядке соединять проволокой.
Метод сварки применяется в редких случаях, так как главный недостаток такого варианта – жесткое и неподвижное соединение. Это плохо сказывается на качестве монолитного фундамента. При сваривании металлические элементы расплавляются, после чего снижаются показатели прочности арматурных элементов.
