Как самому сделать теплый пол в частном доме

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Процесс монтажа

Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.

Вся работа состоит из:

  • проектировки;
  • утепления;
  • укладки труб;
  • стяжки готовых полов.

Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.

Создание проекта

Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.

Каждый водный трубопровод выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.

Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих

Утепление водяного отопления

Чтобы тепло грело дом, а не землю или потолки в соседней квартире, применяют различный утеплитель для теплого пола, который укладывается на подготовленное ровное основание. Перепады по высоте не могут быть выше 5 мм. Система будет греть неправильно и недолго.

Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть обоснованно местом, температурой окружающей среды и видом основания.

Наибольшей популярностью пользуются следующие утеплители:

Пенополистирол. Применяется при утеплении первых этажей на грунте или холодном подвале. Этот утеплитель под теплый пол имеет высокую плотность. Выпускается различной толщины. Чем больше нужна теплоизоляция, тем толще используются плиты.

Пенополистирол – плотный и теплоустойчивый материалМинеральная вата применяется совместно с деревянными покрытиями

Профильная теплоизоляция – наиболее современный утеплитель для теплого водяного пола. Представляет собой экструдированный пенополистирол с ламинированным покрытием и пазами или бобышками, помогающими последующей укладке труб. Единственный минус теплоизолятора – его цена.

Теплоизоляция для водяного теплого пола выпускается в виде плит. Их укладка обычно не занимает много сил или времени. Все швы или стыки необходимо проклеить фольгированным скотчем для избегания попадания в них влаги и уменьшения теплопотерь.

Каждая составляющая пирога теплого пола имеет важное значение

Сверху утеплителя кладется гидроизоляционный слой для защиты его от воздействия влаги или агрессивной среды (бетон, цемент). Рекомендуется также покрыть утеплитель фольгированным слоем для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетоном это просто лишняя трата денег. При использовании профильных плит все эти действия опускаются.

Может быть интересно

Укладка труб

Для монтажа водяного отопления используют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от величины помещения и погоды в данном регионе.

Для монтажа используют две схемы укладки труб водяного отопления:

  • Схема змейка. Это когда труба равномерной змейкой раскладывается по всей поверхности помещения. При такой раскладке вначале получается горячая вода, затем она постепенно остывает, и охлажденная возвращается в обрат. Рекомендуется использовать в санитарных помещениях (ванна, туалет), коридорах и маленьких комнатах, где протяженность контура невелика.
  • Схема улитка. Для больших помещений рекомендуется раскладывать трубы спиралью, начиная с середины. Получается чередование труб различной температуры. Тепло распределяется равномерно. Самую горячую трубу располагают вдоль наружной стены для компенсации наружного холода.

Теплые полы водяные монтажные в виде схемы укладки трубопроводов

Прокладка каждого контура выполняется цельной трубой. Все изгибы делаются плавными. Расстояние между трубами теплого пола – 7-20 см. От стены интервал составляет – 5-7 см.

Монтаж водяного тёплого пола без стяжки

Самый распространённый метод, как сделать водяные тёплые полы в частном доме с деревянными перекрытиями является настильный — без стяжки. Суть заключается в прокладывание труб между лагами или на черновые доски.

Прежде, чем приступать к работе, нужно подготовить инструмент и купить материал. Помимо этого, следует подготовить схему укладки контура: «улитка» или «змейка».

Если вы решили сделать теплые водяные полы своими руками в частном доме в стяжку – смотрите данную статью, в ней вы найдете пошаговый монтаж как произвести укладку самостоятельно.

Подготовка основания

Особенность монтаж тёплого водяного пола в доме с деревянными перекрытиями, который эксплуатировался длительное время, заключается в проведения оценки состояния перекрытий. Если строение новое, то данные действия не потребуются.

Оценка состоит в осмотре:

  • балок — определить степень прочности;
  • пола — на наличие щелей;
  • основания — для выявления перепадов (допустимы не более 3 мм).

При необходимости нужно заменить прогнившие балки, просушить древесину, выровнять неровности на поверхности и заделать трещины герметиком. Затем, обработать деревянный пол антисептическим средством.

Если основание себя изжило, то его нужно демонтировать и соорудить новое.

Монтаж чернового пола

На подготовленное, ровное основание монтируется черновой пол из дерева любого вида, главное, не допустить образования щелей. Доски должны иметь толщину 20 мм, они фиксируются к основе при помощи саморезов.

Укладка гидроизоляционного материала

На пол расстилается гидропароизоляционная плёнка, обычная полиэтиленовая не подойдёт, так как будет образовываться конденсат.

Изделие укладывается мембранной стороной вниз, с нахлёстом одного полотна на другое — 10 см, и соединяется между собой с помощью двухстороннего скотча.

Монтаж лаг

Процесс установки следует начинать с закрепления уголков. Они фиксируются на противоположные стены с шагом 60 см. На уголки устанавливаются лаги, и выравниваются по горизонтали, параллельно фальшполу.

Установка теплоизоляции

В качестве теплоизоляционного материала можно использовать минеральную вату в плитах или базальтовый утеплитель. В процессе укладки, нельзя допускать деформацию плит, иначе они частично потеряют свои теплозащитные свойства. Материал укладывается между лагами, слоем 10 см.

Монтаж гидроизоляции

Монтируется второй слой гидроизоляции. Полиэтиленовую плёнку следует стелить по лагам в натяжку, она не должна провисать, и крепится степлером к деревянным балкам.

Смотреть видео

Подготовка подложки под трубы

Поперёк лаг прибиваются рейки толщиной 2 см, с отступом от стен 30 мм. Между ними должны быть пазы, размер их зависит от шага укладки труб, стандартный — 20 мм.  В данные пазы устанавливаются металлические пластины, в которые будут монтироваться водяные нагревательные элементы.

Возможно, заменить алюминиевые пластины на фольгу, которой следует обматывать трубы, прежде чем укладывать их в пазы. Один конец фольги нужно зафиксировать степлером к рейкам.

Установка контура

В канавки, на вмонтированный отражающий профиль, кладутся трубы греющего контура. Для осуществления поворота трубы, необходимо сделать укорачивание доски с торца на этом участке на 10 — 15 см.

Подключение

Есть несколько способов подключить водяной контур. Самый простой — через краны к центральному отоплению, это позволить осуществлять управление в ручную. Для подключения к домашней системе отопления, требуется установить насос.

Укладка подложки для финишного покрытия

В качестве настила могут применять гипсоволоконные плиты или листы ДСП. Они должны полностью закрывать нагревательные элементы, которые хорошо утоплены в пазах.

Установка напольного покрытия

Завершающим слоем «пирога» укладывается запланированное напольное покрытие, это может быть плитка, линолеум, ламинат. Главное, чтобы оно сочеталось с тёплыми устройствами.

На этом, процесс установки водяного тёплого пола на деревянные перекрытия без стяжки завершён. Несмотря на трудоёмкость данного метода, он пользуется популярность, так как менее грязный и пыльный, и не создаёт такой нагрузки на перекрытия.

На подготовленное черновое основание укладываются полистирольные плиты с фольгированным покрытием, они служат гидро и теплоизоляцией, монтируются трубы и фиксируются бобышками, сверху кладётся фанера и напольное покрытие.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

ВидОписание

Медные

Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.

RE-X или сшитый полиэтилен

Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.

Металлопластик

Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.

Полипропилен

Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

  1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
  2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
  3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

  • плохая циркуляция воды;
  • эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
  • утечка тепла.

Теплый пол

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

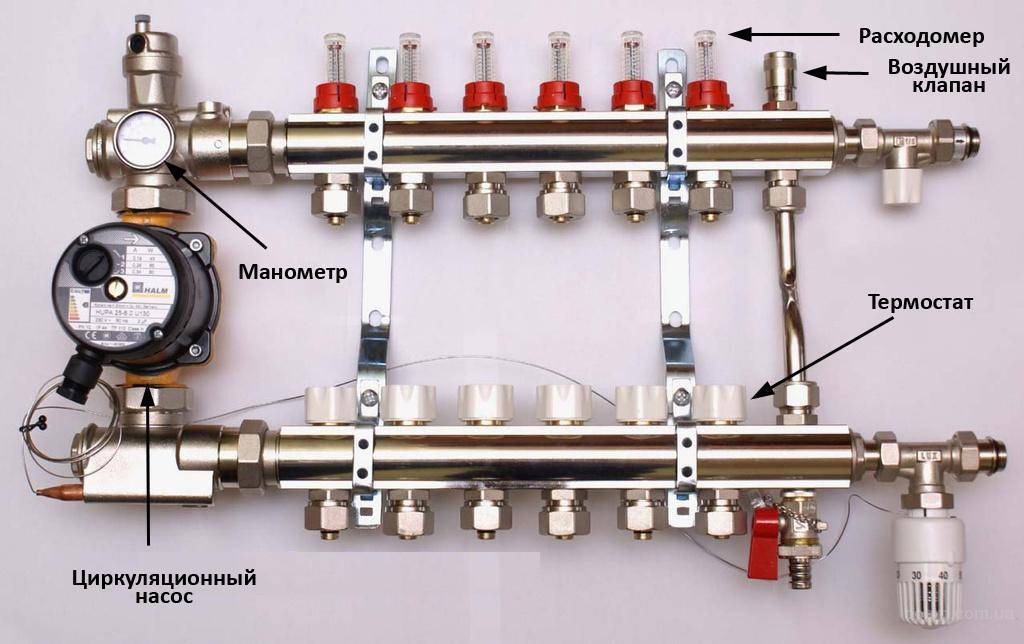

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Устройство водяного теплого пола

По своей сути гидравлический пол представляет собой систему труб, по которым циркулирует жидкость определенной температуры. Нагрев производится котлом, в конструкцию которого может быть включен насос. В противном случае он может быть выведен отдельно. Насос служит для закачки остывшей воды в нагревательный прибор.

На входе в котел в обязательном порядке устанавливается манометр, позволяющий контролировать давление в системе отопления. Горячая вода поступает в систему труб через коллектор. Он служит также для отвода жидкости.

Коллектор представляет собой отрезок трубы, с двумя типами разветвителей: для горячей и остывшей воды. В составе коллектора находятся системы аварийного слива, регулировки и настройки работы системы, клапаны, препятствующие обратному току жидкости.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
