Счетчик учета тепловой энергии — правила установки и виды

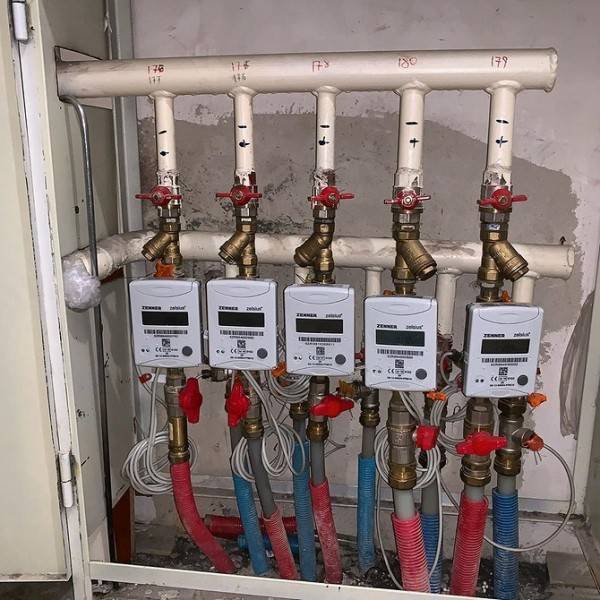

Особенности монтажа теплосчетчиков

В установке данных приборов нет ничего сложного, а сама схема монтажа зависит преимущественно от функциональности.

  1. Так, по ходу движения рабочей жидкости устанавливается фильтрующая сетка.
  2. Датчик следует установить либо на «обратку», либо на подачу, и зафиксировать в подающем отводе.
  3. С обеих сторон устройства фиксируется запорный кран.

Как только сезон отопления закончится, вы обязаны снять показания и передать их для того, чтобы согласовать с тарифом. Показатели снимаются таким же образом, как и с электрического счетчика: разницу в значениях следует умножить на тариф.

Обратите внимание! Счетчик нужно в обязательном порядке проверять каждые четыре года. Если будут обнаружены неисправности, то у метролога будет право произвести демонтаж, а также его опломбирование после того, как неполадки будут устранены

Результатом использования квартирного счетчика тепла будет экономия ресурсов – не только материальных, но и отопительных. И уже за несколько отопительных сезонов все расходы на установку с лихвой окупятся, а незначительные суммы в ежемесячных коммунальных счетах станут нормой.

Общие сведения

Разновидности разводки отопительной сети

Существуют две разновидности квартирной разводки: вертикальная или горизонтальная. До начала двадцать первого века в многоэтажках делали только вертикальную разводку.

Вертикальный тип разводки

Вертикальная разводка предполагает выполнение системы отопления одной или двумя трубами. По ней последовательно прогоняется теплоноситель по всем этажам сверху – вниз и наоборот. Способ считается экономичным, потому что требуется минимум труб при установке.

Внимание! В хрущевках распространена разводка труб отопления вертикального типа. Контур данной системы захватывает много этажей с квартирами

На него нельзя установить счетчик врезного типа

Контур данной системы захватывает много этажей с квартирами. На него нельзя установить счетчик врезного типа.

Вертикальный тип прокладки труб имеет недостатки:

1.тепло распределяется неравномерно.

2.сложно регулировать степень нагрева батареи.

3.сложно сбалансировать систему.

4.сложно достичь индивидуального учета потребления тепла.

Горизонтальный способ разводки

При горизонтальном виде разводки от одного стояка вертикального типа распределяется теплоноситель по квартирам. У другого стояка в качестве обратного трубопровода контур находится в техшахте около подающего основного контура. В каждое помещение от двух стояков идут трубопрокаты по горизонтали, отвечающие за подачу и обратный прогон теплоносителя. Остывшая вода поступает в обратный трубопровод, перетекая в тепловую станцию, либо в котел.

Плюсы горизонтального типа:

1.регулировка показателя температуры носителя в системе во всех квартирах.

2.возможность проведения ремонта отдельного участка, не затрагивая всю магистраль.

3.быстро запускается отопление во всем доме.

4.можно легко установить теплосчетчик в квартире.

Виды счетчиков

Устройства подходят для труб с сечением до двадцати миллиметров в диаметре, при нагрузке теплоносителем на контуры в 0.6 – 2.5 метров кубических за час. Потребленный объем тепла рассчитывается автоматически, цифры показываются на табло. Задается период, за который следует произвести расчет. Это может быть час, или месяц, или сутки. Данные сохраняются в памяти прибора от года до трех лет.

Теплосчетчики выводят информацию о потреблении в киловаттах, гигаджоулях, гигакалориях. Коммунальные службы начисляют оплату за гигакаллории. Поэтому придется применять формулы для перерасчета. Если киловатты в час, то умножают показания на число 0.0008598.

Счетчики могут включать в комплект несколько приборов. К примеру, температурные датчики, измерители объема потраченной теплоэнергии, датчики давления. Установку прибора производят на конечном этапе монтажных работ по прокладке отопительной системы в квартире. Принцип учета теплоэнергии влияет на то, какой расходомер устанавливается на счетчик: ультразвуковой, механический.

Существуют приборы с электромагнитным типом расходомера, либо вихревым типом. Данные разновидности практически не применяются, потому что служат для разводки труб отопления горизонтальным способом.

К отдельной группе приборов относят распределители, вычислители потребленного тепла, они требуют врезки в трубу отопления. Данные приборы можно применять в любых типах разводки.

В некоторых случаях обстоятельства вполне позволяют и самостоятельно контролировать суммы к оплате за отопление. Ни нередко все получается очень запутанно, и для подобных вычислений у хозяина квартиры просто не будет необходимой информации.

Нужно отметить, что иногда их установка убыточна, а в некоторых случаях – и вовсе невозможна. Например, если в доме установлен отопительный контур старого образца, то есть представляющий собой вертикальные стояки, «пронизывающие» квартиры от первого до последнего этажа. В таких системах приборы индивидуального учета приходится устанавливать на каждый радиатор. Так что, скорее всего, расходы на их приобретение и проведение монтажа — не оправдают себя, или это случится очень нескоро.

Итак, если счетчики на отопление в квартирах отсутствует, но в доме уже установлен общедомовой прибор учета расхода тепла, то расчеты производятся по двум позициям – отопление квартиры и ОДН. В качестве примера можно рассмотреть следующий вариант с условно взятыми значениями площади и ценами на отопление:

  • Показания общедомового счетчика за прошедший месяц составили 300 гигакалорий. Точные показания прибора должны быть указаны в квитанции или же их можно узнать в управляющей компании (УК).
  • Далее, потребуется узнать общую площадь дома, в которую входят все, без исключения, отапливаемые помещения (квартиры, площади подъездов, чердаков, подвалов, общих технических комнат и т.д.) Например, она составляет 7500 м². Точные данные также указываются в квитанции, или же их можно также узнать в УК.
  • Площадь конкретной квартиры, для которой проводится расчет, составляет 80 м² — этот параметр указывается в техническом паспорте на квартиру.
  • И, наконец, установленный тариф на отопление — пусть он составляет 1350 рублей за 1 Гкл (гигакалорию). Тариф на данную услугу устанавливается органами исполнительной власти субъектов РФ. Несложно отыскать на страницах местных интернет-ресурсов.

Итак, имея все перечисленные выше данные, размер оплаты отопления квартиры за прошедший месяц рассчитывается по следующей формуле:

M = Q × (Sк / Sобщ) × .

где:

. — начисляемая сумма к оплате за потребленное тепло;

. — снятые показания общедомового счетчика за расчетный период;

— площадь квартиры, для которой проводится начисление;

Sобщ — общая площадь всех отапливаемых помещений многоквартирного дома;

. — установленный в регионе тариф за единицу потребленного тепла.

В нашем примере получается:

M = 300 × (80 / 7500) × 1350 = 4320 рублей.

Чтобы упростить читателю задачу, ниже размещен калькулятор, в который уже заложена упомянутая выше формула:

Калькулятор расчёта суммы оплаты за отопление при наличии общедомового счетчика

Перейти к расчётам

Второй вариант — в квартире установлен индивидуальный прибор учета тепла.

Если в квартире установлен счетчик учета потребляемого тепла, оплата производится следующим образом:

  • Отопление квартиры оплачивается по показаниям индивидуального счетчика – найденная за расчитываемый период разница умножаются на действующий тариф.
  • Начисление суммы за отопление общедомовых помещений производится на основании разницы между показаниями индивидуальных счетчиков в квартирах и общедомового счетчика. При этом вновь учитывается площадь квартиры, и для этого используется формула, схожая с представленной выше. Но, не владея информацией об индивидуальных расходах тепла в других квартирах дома, просчитать сумму для своей – не получится. Так что приходится верить счетам, рассчитанным работниками УК.

Третий вариант – счетчиков тепла нет

По законодательству, такого уже практически не должно встречаться. Тем не менее, и подобное еще бывает. Итак, если ни в доме, ни в квартирах не установлены приборы учета расхода тепловых ресурсов, то оплата производится по установленным региональными органами управления тарифам за 1 м² квартиры, плюс за отопление общедомовых помещений.

В разных регионах страны тарифы на отопление могут варьироваться. Кроме того, они могут быть установлены только на отопительный период или же распределены равномерно на весь календарный год. И тот и другой случай не противоречат действующим инструкциям. Круглогодичная оплата, правда, позволяет снизить «финансовую нагрузку» в течение отопительного периода. Но с другой стороны, оплата за отопление в летние месяцы видится крайне непрозрачной и обычно гораздо тяжелее воспринимается психологически.

По окончании отопительного сезона в любом случае проводится перерасчет, исходя из реального температурного режима работы системы отопления за прошедшие месяцы. И здесь уж – как повезет. Или жильцам производят возврат переплаченных средств (точнее, их зачет в счет будущих платежей), или производится выписка счета на дополнительную оплату.

Счетчик с ИТП – тепловая независимость

Да, общедомовой счетчик снижает растраты на теплоэнергию до 30% и полностью окупается за 3 года, но хорошо бы не только отслеживать расход тепла, но и управлять ним. Устанавливая не только прибор учета, но еще и индивидуальный тепловой пункт, потребители могут регулировать температуру теплоносителя, подающегося в систему. Также благодаря ИТП становится возможным регулировать давление в системе – это весомый плюс, учитывая возможную частоту его перепадов, влекущую за собой прорывы труб.

Не секрет, что в многоквартирных домах тепло может распределяться между квартирами неравномерно. Причина этого явления кроется в разбалансировании отопительной системы. Согласитесь, знакомая ситуация: в квартирах на верхних этажах труднопереносимая жарища, в то время как на нижних батареи чуть теплее ледяных (или наоборот). ИТП с легкостью устраняет и эту проблему.

Оборудовать его достаточно просто: теплообменник, парочка насосов, разводка и непосредственно сам теплосчетчик.

Виды счётчиков отопления для отдельных помещений и всего дома

Основным мотиватором для экономии любых энергоносителей, а также понижения финансовых расходов является установка счетчика индивидуального типа. При таких условиях каждый жилец многоквартирного дома может контролировать потребление теплоресурсов в своей квартире или даже в отдельно взятой комнате. В случае с общедомовыми приборами или расчётах по общим нормативам мало кто ставит перед собой задачу экономии – если жарко, то проще открыть окно, а если холодно – пожаловаться в ЖКХ. Кроме того, некоторые жильцы спускают горячую воду с радиаторов, чтобы использовать её для мытья полов или автомобиля, но платить за это приходиться коллективно.

Механические модели

Тепловычислитель механического типа SANEXT в модификации MONO

Механический вычислитель потребления тепла, это самая простая модель таких приборов, где показания основываются на движении теплоносителя путём приведения в действие турбины, винта или крыльчатки, устанавливается либо на подаче воды, либо на «обратке». Самым главным преимуществом такого прибора является его низкая стоимость по сравнению с другими вариантами, она варьируется между 6000 и 10000 рублей. К отрицательным характеристикам таких моделей можно отнести следующие показатели:

  1. если вода имеет повышенную жёсткость, загрязнена ржавчиной или чем-либо другим, то вращающиеся детали очень быстро выходят из строя, как износившиеся;
  2. в случае резкого перепада давления в общем отопительном контуре его показания будут неверными (в одну или в другую сторону);
  3. эксплуатационный ресурс ограничивается сроком от 2-х до 4-х лет.

Электромагнитные модели

Вычислительный прибор электромагнитного типа

Сегодня приборы электромагнитного типа отвоёвывают приоритет у механических моделей, как на строительном рынке, так и в запросах потребителя. Их деятельность основана на принципе электромагнитной индукции – движение теплоносителя генерирует электрический ток.

Положительные качества:

  1. точность на выдаче показателей;
  2. при генерировании электрического тока он не контактирует с водой, что делает прибор безопасным;
  3. относительно демократичная стоимость (порядка 17000 рублей).

Негативные качества:

  1. могут возникнуть технические сложности в подключении, если не знать, как это делается;
  2. при пониженном качестве теплоносителя (ржавчина или масло, попавшие в воду) могут быть сбои в показаниях.

Вихревые модели

Вычислительный прибор вихревого типа

Вихревые счетчики на отопление рассчитывают теплоэнергию, опираясь на количество турбулентных завихрений, которые возникают при прохождении воды через препятствия. Стоимость таких вычислителей достаточно демократична – в среднем они обходятся в 15000 рублей.

Положительные качества:

  1. точность на выдаче показателей;
  2. возможность монтажа, как на горизонтальные, так и на вертикальные трубы;
  3. нейтральность к шламу на стенках и воде повышенной жёсткости.

Негативные качества:

  1. в случае образования воздушных пробок и даже наличия пузырьков воздуха, а также ржавчины точность показаний может ухудшиться;
  2. показатели могут среагировать на резкие перепады температуры теплоносителя, например, проведение сварочных работ на металлическом контуре;
  3. монтаж прибора возможен исключительно на прямом участке трубы.

Ультразвуковые модели

Ультразвуковой измерительный прибор Sensostar 2U

Ультразвуковые учётные приборы считаются самыми надёжными и качественными, их эксплуатационный ресурс практически не ограничен. Учет теплоносителя осуществляется при помощи временного отрезка, который нужен для прохождения от источника до приёмника сквозь поток воды. Сигнал задерживается от движения жидкости в контуре, и время этой задержки определяет показания.

Негативные качества:

  1. если теплоноситель чем-либо загрязнён или там присутствуют пузырьки воздуха, то время прохождения сигнала меняется, искажая показания счётчика;
  2. такие приборы могут быть дорогими – их стоимость варьируется от 15000 до 48000 рублей.

Рекомендация по эксплуатации для всех счётчиков. Чтобы максимально увеличить эксплуатационный ресурс учётного прибора любого типа, перед ним следует врезать магнитно-сетчатый фильтр для очистки воды. Фильтр монтируют со стороны подачи.

Видео: Благодаря индивидуальным приборам учёта за тепло в Пензе платят в 2 раза меньше

Теплосчетчики на отопление в квартире: виды приборов

Выбирая теплосчетчик необходимо ориентироваться не только на цену, но и на условия, в которых будет работать прибор. По принципу действия выделяют несколько видов устройств учета тепла.

Механические счетчики на батареи отопления

Устройства с механическим принципом действия называют еще тахометрическими. Они могут быть трех типов:

  • винтовыми;
  • турбинными;
  • клинчатыми.

В централизованных системах отопления в качестве теплоносителя используют горячую воду. Именно ее количество, поступившее во внутриквартирную отопительную систему, и учитывает сам механизм.

У всех счетчиков тепла этого типа есть несколько общих недостатков:

  • они недолговечны;
  • не особо точны при небольшом расходе теплоносителя;
  • чувствительны к присутствию в воде взвесей, что решается при помощи простого сетчатого фильтра;
  • не подходят для работы в жесткой воде.

По стоимости тахометрические устройства самые дешевые. Одним из наиболее популярных является устройство фирмы ELF, производимый в Польше. Оно состоит из температурного датчика, тахометрического измерителя и электровычислителя. В среднем счетчики этой фирмы стоят 8-9 тысяч рублей.

Также часто для квартир покупают прибор СТ-10, который можно в зависимости от желания потребителя укомплектовать тахометрическим, ультразвуковым или электромагнитым расходомером. Помимо этого в состав счетчика входит вычислитель и термопара. Стоят такие устройства около 9-10 тысяч рублей.

Электромагнитные счетчики тепла

Когда вода проходит сквозь магнитное поле, возникает электрический ток. Это явление лежит в основе работы электромагнитных теплосчетчиков. Такие устройства работают с высокой точностью при условиях правильного подключения.

Сбои могут возникать по нескольким причинам:

  • образование пленки окисления на поверхности контактов;
  • примеси в воде;
  • внешнее электромагнитное поле.
  • Недостатком их является высокая цена.

Помимо счетчиков СТ-10 с расходомером ВСЭ-БИ на электромагнитном принципе работают приборы ВЗЛЕТ ТСР-М в исполнении ТСР-033 или ТСР-034 с расходомером ВЗЛЕТ ЭР. Стоимость этого аппарата составляет минимум 32 тысяч рублей.

Вихревые счетчики на тепло

В этих приборах учет расхода производится на основании анализа вихрей, которые образуются при прохождении воды и даже пара через препятствия. Исказить показания могут:

  • пузырьки воздуха;
  • крупные взвеси;
  • погрешности в сверке.

Рекомендуется устанавливать фильтр-сетку. Жесткость воды и известковый налет в системе не влияют на качество работы. Самым популярным вихревым счетчиком является Компакт Т-21. Стоит он от 9 тысяч рублей.

Ультразвуковые приборы и цены

Принцип работы этого устройства основан на измерении скорости прохождения ультразвука через поток жидкости.

Ультразвуковые приборы бывают 4 типов:

  • временными;
  • частотными;
  • корреляционными;
  • доплеровскими.

Несколько исказить показаниям могут:

  • окалина в воде;
  • накипь в теплоносителе;
  • пузырьки воздуха.

Но это на сегодняшний день самые долговечные, точные и надежные системы. Широко применяются в квартирах следующие ультразвуковые счетчики:

  • Multical 402 средней стоимостью в 500 евро;
  • Ultraheat T230, цена на который составляет минимум 15 500 рублей;
  • Измеритель тепловой энергии Индивид-1 для вертикальной разводки отопления — от 1500 рублей.

Определиться с видом прибора можно только после консультации со специалистами. Любой из счетчиков должен быть снабжен специальной документацией.

Принцип работы счетчика на батарею

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

  1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
  2. Имеется тепловая разница, которая составляет менее +30 градусов.
  3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
  4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

  • Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
  • Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
  • Электромагнитные. Достаточно точные. Отличаются стабильной работой.
  • Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Особенности установки прибора учета отопления

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет

Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку

Для установки прибора необходимо провести ряд действий:

  1. получить разрешение;
  2. изучить технические условия;
  3. создать проект, его надо согласовать с компанией теплоснабжения;
  4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Виды тепловых счетчиков

Теплосчетчик от производителя «НПФ Теплоком»

Перед тем как рассмотреть существующие виды тепловых счетчиков, хотелось бы уточнить, что сам по себе агрегат представляет не один конкретный прибор, а целый их набор. Таким образом, в состав счетчика могут входить: преобразователи давления и сопротивления, вычислители количества получаемой теплоты, датчики, преобразователи расхода. Определяется и утверждается определенный комплект агрегата для каждого конкретного объекта отдельно.

По области применения счетчики для отопления бывают квартирными и домовыми (промышленными). По принципу функционирования – механические (тахометрические) и ультразвуковые. Наверное, лучше будет, если мы рассмотрим каждый из видов по отдельности.

Квартирные агрегаты для учета тепла

Прибор для квартиры

Индивидуальный квартирный счетчик отопления – прибор с небольшими диаметрами каналов (не более 20 мм), и с диапазоном измерения теплоносителя приблизительно 0,6-2,5 м3/ч. Возможно электромагнитное измерение расхода энергии тепла, а также вихревое и турбинное. Как вы уже догадались, данный вид счетчиков создан для установки в частных домах и квартирах.

Практически всегда теплоносителем здесь служит вода, которая нагревается до конкретной температуры. Квартирный счетчик состоит из двух дополняющих друг друга элементов: тепловычеслитель и счетчик горячей воды. Как работает счетчик отопления?

Тепловычислитель устанавливается на водосчетчик, и от него отводятся 2 провода, которые снабжены термодатчиками: один провод подключается к подающему трубопроводу, а второй – к трубопроводу, выходящему из помещения.

Тепловычеслитель собирает информацию о поступившем теплоносителе (в данном случае воде) на входе и выходе. А счетчик горячей воды подсчитывает, какой объем воды затрачен на отопление. Затем, при помощи специальных методов расчета, теплосчетчик рассчитывает точное количество использованного тепла.

Домовые (промышленные) теплосчетчики

Общедомовой прибор

Данный вид счетчиков применяется на производства и в многоквартирных домах. Учет тепла производится, опять же, одним из трех методов: турбинным, вихревым, электромагнитным. В принципе, домовые счетчики тепла отличаются от квартирных счетчиков лишь размерами – их диаметр может колебаться в диапазоне 25-300 мм. Диапазон измерения теплоносителя остается примерно таким же – 0,6-2,5 м3/ч.

Механические

Счетчик тепла с механическим расходомером

Механические (тахометрические) теплосчетчики являются наиболее простыми агрегатами. Состоят они, как правило, из тепловычислителя и роторных водосчетчиков. Принцип действия заключается в следующем: поступательное движение теплоносителя (воды) превращается во вращательное движение для удобного и точного измерения.

Такой счетчик на отопление в квартире считается экономичным вариантом. Однако к его стоимости нужно также обязательно добавить стоимость специальных фильтров. Итоговая цена комплекта примерно на 15% ниже счетчиков другого типа, но только для трубопровода, у которого диаметр не более 32 мм.

К минусам механических агрегатов можно отнести невозможность их использования при высокой жесткости воды, а также, если в ней присутствует накипь, мелкие частицы окалины, ржавчина. Эти вещества быстро забивают расходометры и фильтры.

Ультразвуковые

Ультразвуковой квартирный теплосчетчик

На сегодняшний день существуют различные модели ультразвуковых отопительных счетчиков, но принцип действия у всех них заключается примерно в одном и том же: на трубе друг против друга монтируются излучатель и прибор, который принимает ультразвуковые сигналы.

Через поток жидкости излучателем отправляется сигнал, затем через какое-то время этот сигнал получается приемником. Время задержки сигнала (от момента его излучения до приема) соответствует скорости потока воды в трубе. Это время измеряется и по нему вычисляется расход воды в трубопроводе.

Помимо основных функций, данный вид счетчиков может быть наделен возможностью регулировать подачу теплоэнергии. Нужно заметить, что ультразвуковые теплосчетчики гораздо точнее в показаниях, надежней и долговечней механических приборов.

Как правильно передать показания

Квартирный измеритель тепла функционально намного проще современного мобильного телефона, но у пользователей периодически возникают непонимания процесса снятия и отправки показаний дисплея.

Для предотвращения подобных ситуаций, перед началом процедуры снятия и передачи показаний, рекомендуется внимательно изучить его паспорт, в котором даны ответы на большинство вопросов, связанных с характеристиками и обслуживанием устройства.

В зависимости от конструктивных особенностей прибора, съем данных производят следующими способами:

  1. С жидкокристаллического дисплея путем визуальной фиксации показаний с различных разделов меню, которые переключаются кнопкой.
  2. ОРТО передатчик, который включают в базовую комплектацию европейских приборов. Способ позволяет вывести на ПК и распечатать расширенную информацию о работе прибора.
  3. M-Bus модуль входит в поставку отдельных счетчиков с целью подключения устройства к сети централизованного сбора данных теплоснабжающими организациями. Так, группу приборов объединяют в слаботочную сеть кабелем «витая пара» и подсоединяют к концентратору, который их периодически опрашивает. После формируется отчет и доставляется в теплоснабжающую организацию, либо выводится на дисплей компьютера.
  4. Радиомодуль, входящий в поставку некоторых счетчиков, передает данные беспроводным способом, на расстояние, достигающее нескольких сотен метров. При попадании приемника в радиус действия сигнала, показания фиксируются и доставляются в теплоснабжающую организацию. Так, приемник иногда закрепляют на мусоровоз, который при следовании по маршруту ведет сбор данных с близлежащих счетчиков.

Архивирование показаний

Все электронные тепловые счетчики сохраняют в архиве данные о накопленных показателях расхода тепловой энергии, времени работы и простоя, температуры теплоносителя в прямом и обратном трубопроводе, общее время наработки и коды ошибок.

Стандартно прибор настраивается на различные режимы архивирования:

  • часовой;
  • суточный;
  • месячный;
  • годовой.

Некоторые из данных, такие как общее время наработки и коды ошибок считываются только при помощи ПК и установленного на нем специального программного обеспечения.

Передача показаний через интернет

Одним из наиболее удобных способов передачи показаний о потребленной тепловой энергии в учреждения по ее учету является передача через интернет. Его удобство и практичность заключается в возможности самостоятельно контролировать оплату и задолженность, а также отслеживать потребление тепла в разные периоды без пребывания в очередях и при затратах незначительного количества времени.

Для этого необходимо наличие персонального компьютера, подключенного к сети и адрес сайта контролирующей организации, а также логин и пароль личного кабинета, после входа в который откроется форма ввода показаний. Для предупреждения возникновения разногласий при возможном сбое или неполадках на сайте, желательно делать «скрины» экрана после ввода информации.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
