Особенности внутренних блоков сплит-систем, их размеры и крепления

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле; Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства; Кондиционер не размещают на одной линии с другими мощными приборами; Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения; Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии; Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами. При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками

Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Особенности установки кондиционера

Монтаж настенного комнатного модуля может быть очень разнообразным. Чаще всего блок закрепляют справа или слева от окна и как можно ближе к наружному, чтобы протяженность трассы не превышала рекомендуемую длину в 5 метров. Если по необходимости эти значения увеличены, то магистраль зашивается в штробу в стене или аккуратно укладывается в декоративный пластиковый короб вместе с остальными соединительными коммуникациями.

Другие типы внутренних блоков монтируют в отведенных для них местах:

  • канальный – в подвесной конструкции потолка комнаты или, чтобы избежать шума, в нежилом помещении – в кладовке, коридоре, уборной;
  • кассетный – в подвесной конструкции потолка так, чтобы обдув из решетки шел не на места пребывания людей, а в неиспользуемую зону;
  • напольно-потолочный – на стене в 15-20 см от пола или на потолке в месте, откуда воздух будет расходиться по всей поверхности;
  • колонный – на ровном прочном полу.

На внутренний блок не должны попадать прямые лучи солнца, также исключается любое воздействие на него источников тепла.

Внутренний блок кондиционера на лоджии

Иногда заказчик может потребовать произвести установку внутреннего блока кондиционера на лоджии, объясняя это боязнью простыть, ограниченностью пространства в помещении, нежеланием штробить стену или иметь длинную трассу, упакованную в короб. Еще причиной такой просьбы может стать невозможность найти зону в комнате, которой не пользовались бы жильцы. Такое происходит при большой скученности людей в одном помещении.

Возможна ли установка внутреннего блока кондиционера на лоджии, если да, то какие требования должны быть учтены?

  • Исключается попадание теплого воздуха через окно и щели под ним. Стекла завешивают плотными шторами, а стенам обеспечивают герметичность;
  • Необходимо вынести дверной и оконный проемы между жилой зоной и лоджией, чтобы обработанный воздух свободно циркулировал по всей территории;
  • Отдают предпочтение инверторным моделям, чтобы при сильной нагрузке (а она будет обязательно при таком расположении устройства) компрессор не работал в постоянном режиме старт-стопа;
  • Мощность по холоду берут с хорошим запасом, так как для достижения в комнате 22°C на лоджии придется ставить 18°C.

Даже при выполнении требуемых условий проблемы возникают регулярно. Во-первых, все равно будет ощущаться разница температур. Проще говоря, на лоджии будет северный полюс, в то время как в комнате лишь немного станет прохладней. Во-вторых, потенциал даже инвертора все равно израсходуется гораздо быстрее.

Способы крепления кондиционера к стене или потолку

В зависимости от типа внутреннего блока существует два вида его крепления к стене или потолку. Бытовые сплит-системы вешают на монтажные пластины. Это происходит по следующей схеме:

  • сверлятся отверстия в стене;
  • в них вставляются дюбеля;
  • прикручивается монтажная пластина;
  • на нее вешается кондиционер.

Таким образом происходит крепление внутреннего блока к стене только у настенных моделей. Коммерческие модули закрепляют специальными шпильками по другой схеме:

  • размечают на потолке места креплений;
  • сверлят отверстия;
  • вставляют цанговые крепления;
  • в них вкручивают шпильки;
  • на шпильки вешают блок;
  • закручивают гайки.

Принципиальные электрические схемы кондиционера

Для корректной установки внутреннего модуля используют принципиальные , на которых указаны все межблочные соединения и места их подключения. Без них проводить монтаж нельзя, так как единой схемы не существует, а для разных типов модулей они совершенно различны. Тоже самое касается on/off и инверторных сплитов.

Классификация внутренних блоков

Для того чтобы осуществить разборку, необходимо определить тип внутреннего блока кондиционера, который может быть представлен:

  • настенной сплит-системой;
  • канальным кондиционером;
  • кассетным устройством.

Самыми распространенными являются настенные модели, которые более доступны по стоимости и иногда еще называются бытовыми. Их установку можно осуществить в помещении любого назначения, а мощность в пределах 7 кВт позволяет охлаждать до 70 м 2 площади. Такие блоки обычно устанавливаются в верхней части стены, недалеко от окна, так как конструкция предусматривает наличие наружного блока, а узлы должны быть соединены между собой.

Настенные кондиционеры не способны подавать в помещения свежий воздух, так как для этого требуется отдельная система вентиляции. Если вы задались вопросом о том, как разобрать внутренний блок кондиционера, то сможете ознакомиться с этой информацией ниже. Именно для такого устройства приведены рекомендации в статье.

Помимо бытовых кондиционеров, некоторые производители поставляют на рынок полупромышленные приборы, мощность которых достигает 10 кВт. Внешне они походят на традиционные сплит-системы, но по параметрам являются полу промышленным оборудованием.

Канальные кондиционеры устанавливаются с подвесными потолками, которые скрывают их полностью. Распределение охлажденного воздуха обеспечивается с помощью теплоизолированных воздуховодов, которые располагаются в межпотолочном пространстве. Такие конструкции могут охлаждать сразу несколько помещений. Мощность оборудования достигает 25 кВт, что позволяет обеспечивать охлаждение коттеджа или нескольких комнат квартиры. В качестве основной особенности канальных систем выступает возможность подачи свежего воздуха в том объеме, который гарантируется функционированием полноценной вентиляции.

Кассетные кондиционеры требуют подвесного потолка при монтаже. При сравнении с канальными конструкциями кассетные распределяют охлажденный воздух через нижнюю часть блока. Она закрывается декоративной решеткой и обычно имеет следующие размеры: 600 x 600 и 1200 x 600 мм.

Типы кондиционеров

Бытовые аппараты по конструктивному исполнению подразделяются на два основных класса:

  • моноблочные;
  • многоблочные устройства.

Моноблочные установки состоят из одного рабочего блока и подразделяются на следующие основные виды:

Оконные. Такие устройства необходимо устанавливать в оконном проеме. Современные системы выпускаются мощностью 1,5-6 кВт, могут иметь дополнительную систему подогрева воздуха, автоматический контроль температуры и дистанционное управление. Цена такого кондиционера – от 12000 рублей и выше в зависимости от комплектации.

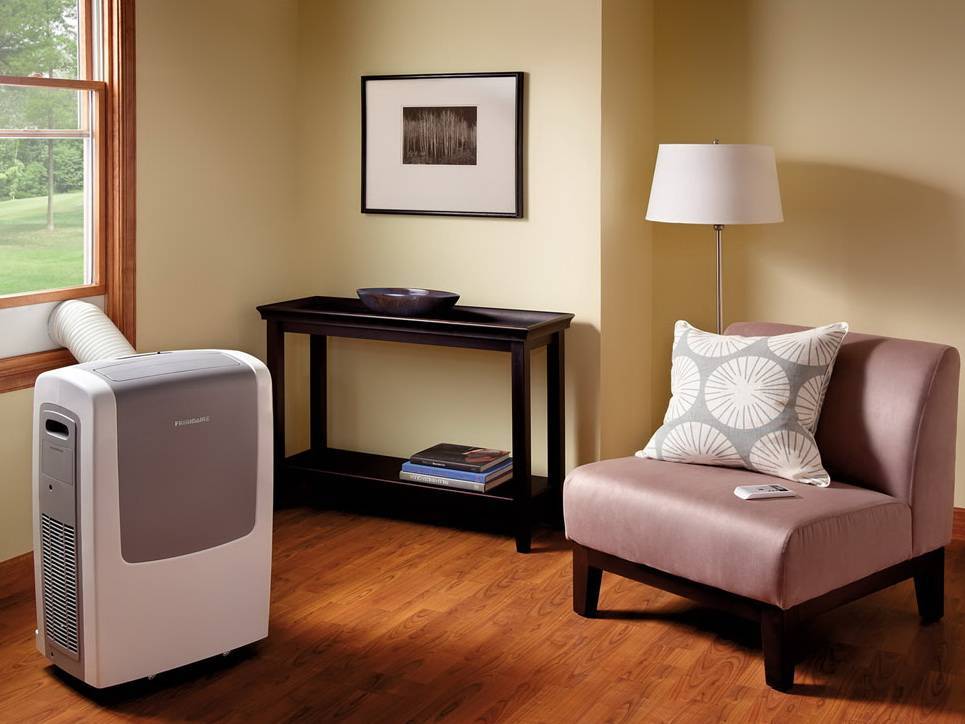

Моноблочный кондиционер мобильного типа предназначен для установки на полу и может перемещаться по квартире. Он не требует специальной установки; единственное условие – шланг для отвода воздуха надо вывести наружу. Шланг имеет диаметр до 15 см и длину до 2 м, что ограничивает перемещение по расстоянию до окна.

Устройства крышного исполнения, которые редко применяются в качестве бытовых установок.

Многоблочные конструкции представлены сплит-системами различной установки с двумя и более блоками. Они имеют внешний блок, содержащий компрессор и устанавливаются снаружи помещения, и один или несколько внутренних для распределения воздушных потоков.

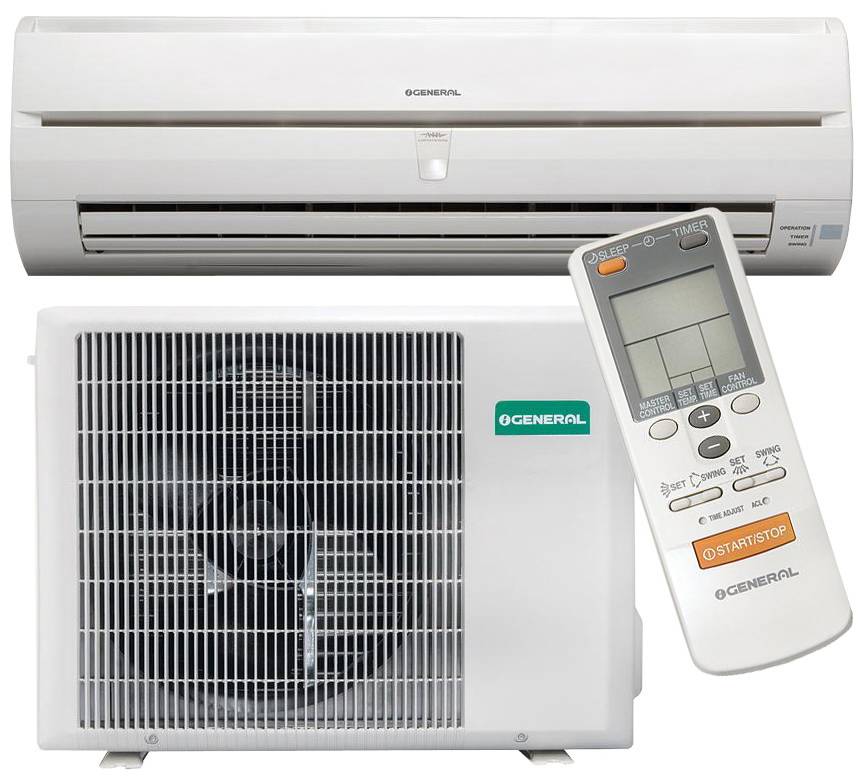

Настенный сплит кондиционер. Наиболее распространенным видом сплит-системы является настенный вариант внутреннего блока. Он соединяется электрически и гидравлически с наружным блоком и закрепляется на стене в любой точке комнаты. Такие устройства выпускаются мощностью 2-7 кВт и способны охлаждать помещение площадью от 12 до 75 кв. м. Расстояние между элементами (длина трубопровода) выбирается до 7 м.

Мульти-сплит система. В отличие от простого сплита, предусматривающего 1 внутренний блок, система мульти-сплит основана на установке от 2 до 5 внутренних устройств, которые могут иметь разную конструкцию и мощность (в пределах 2-5 кВт). Такая система позволяет произвести разводку кондиционирования по всей квартире, не загромождая внешнюю поверхность стены дополнительными блоками.

Монтаж внешнего блока кондиционера

При установке кондиционеров используются специальные монтажные комплекты, в состав которых входят трубы с флексом, кронштейны с наборами фиксирующих метизов, дренажные коммуникации и т. д. Физическая установка сегмента осуществляется при помощи несущих компонентов, которые внедряются в стены с помощью анкерных элементов. На этой же стадии применяются кронштейны, силовой потенциал которых ориентирован на массу конкретного модуля. Также установка внешнего блока кондиционера предусматривает его коммуникационное соединение с внутренним сегментом. Для этого в стене выполняется отверстие нужного диаметра, которое позволит организовать, кроме основной проводки, также прокладку вакуумного насоса и манометрического коллектора. На заключительной стадии производится непосредственное подключение коммуникаций между двумя блоками.

Разновидности сплит систем

Данный вид систем бывает разных модификаций, мы рассмотрим тот, который используют в быту. К ним относят оконные, мобильные версии, в них присутствует единственный блок. Принято выделять несколько вариантов данных систем:

  •  БытовойРАЦ (Room Air Conditions);
  •  ПолупромышленныйПАЦ (Packages Air Conditions),
  •  Промышленный (Unitary).

К бытовым приборам определили системы, сила которых выше 5 киловатт. К ним отнесли все кассетные, колонные, напольно-потолочные, стенного варианта.

К полупромышленным определили сплит системы, сила которых больше 5 киловатт. К ним отнесли кассетные, колонные, напольно-потолочные, стенного варианта. Они подключаются методам электроподключения. Определяют по их силе от 2,5 до 30 киловатт.

К промышленным отнесли канальные сплит-системы, сила которых мощнее 30 киловатт, шкафные моноблоки.

Существует определенные виды сплит систем, которые подразделяются на:

  1. Оконные
  2. Канальные
  3. Мультисплит
  4. VRF
  5. Мобильные

Оконная является хорошей сплит системой, с хорошей сборкой. Вставляется в окно, либо в тонкий промежуток стены. Вставить сможет любой человек, не требует нечего особенного и можно сделать обычным инструментом. Система разработана с простым сервисом и долговечностью.

Канальные – этот вид очень уникален. Система находится под потолком, который вешают, происходит обмен воздуха по всей системной сети. Если мощность остывает и хорошо работает вентилятор, система может обхватить большой офис. Его требуется аккуратно почистить, территория качественно охладится.

Мультисплит наружный блок осуществляет свою деятельность лучше внутреннего. Его мощность работает на одном внутреннем блоке. Цена его гораздо ниже.

VRF чаще всего устанавливают в элитных помещениях и коттеджах. Комплектующие из внутренних и наружных блоков, его способности принадлежат к центральному кондиционированию. Они могут охлаждать сразу большое количество комнат от 100 до 1000 кв. метров.

Для чего нужен?

Оконные кондиционеры – это практически вчерашний день микроклиматической техники. Они занимали один из верхних оконных проёмов, а шум от внешнего блока в помещении был привычным делом. Эффективность оконных кондиционеров была куда ниже, а энергозатраты – значительно выше. Итак, внешний блок сплит-кондиционера (дословно – разделённой системы кондиционирования) призван устранить эти недостатки, а именно:

  • вынести основной источник шума и тепла летом (или холода зимой) за пределы здания, строения, дома;
  • существенно снизить энергопотребление и увеличить КПД;
  • упростить обслуживание – не разбирать весь кондиционер для чистки, мойки и ремонта сразу, а разделить работу на 2 фронта.

Фильтры как маркетинговый ход

В любом кондиционере имеется фильтр, через который пропускается воздух для очищения. Фильтрующие элементы необходимо периодически очищать и мыть. Замена может потребоваться в крайних случаях, обычно один фильтр служит наравне с кондиционером. Фильтрующие элементы делятся на две категории.

Фильтры грубой очистки или предварительные защищают кондиционер от попадания внутрь загрязнений, пыли и прочих посторонних элементов. Предварительные фильтры делаются в виде сетки с мелкими ячейками, которая улавливает частицы больше 2 мкм. Они создаются из металла и пластика, также отличаются типом переплетения нитей. Плоский вариант менее эффективный, чем объёмный.

Фильтры тонкой очистки улавливают частицы, размер которых не превышает 2 мкм. С этими фильтрующими элементами не всё так просто. Их существует огромное количество, которое постоянно растёт:

  • адсорбирующие;
  • угольные;
  • цеолитные;
  • плазменные;
  • электростатические;
  • ультрафиолетовые;
  • фотокаталитические;
  • антибактериальные;
  • антиоксидантные;
  • с витамином C.

Далеко не все из них оказываются действительно эффективными. Некоторые и вовсе, кроме высокой стоимости, ничем не отличаются от обычных фильтров тонкой очистки. На этой теме производители кондиционеров активно зарабатывают, пуская «пыль в глаза» потребителям. Обычно именно фильтры описываются наиболее красочно, а действительно важные характеристики остаются в стороне.

Как правильно подобрать кронштейн для кондиционера

Итак, что же необходимо чтобы правильно подобрать крепления именно под ваш кондиционер

На что необходимо обратить внимание:

  • будет ли кронштейн выдерживать вес вашего устройства, в добавок с дополнительным весом, не превышающий вес вашего блока;
  • количество отверстий для крепления кронштейна к поверхности здания.

Также не стоит забывать про фактор коррозии и обратить внимание на покрытие вашего кронштейна. Обычно крепления покрывают эмалью или полимерным покрытием, что даёт шанс крепежам прожить дольше

Желательно также следить за их состоянием и время от времени обслуживать их.

Надеемся данная статья помогла вам выбрать кронштейн для кондиционера, более подходящий для вашей системы. Рекомендуем обращаться за помощью к специалистам, если вы не имеете достаточного опыта и знаний.

Инструкция по использованию

Кондиционером нужно уметь пользоваться, иначе можно легко заработать простуду, которая может перерасти в более серьёзное заболевание. Чтобы этого не произошло, необходимо придерживаться несложных правил эксплуатации.

  • Оптимальная температура в помещении находится в пределах 24–26 градусов. Она не должна быть ниже уличной температуры более, чем на 7 градусов.
  • Во время сильной жары снижение температуры происходит в несколько этапов. Каждый час уровень охлаждения снижается не более, чем на два градуса.
  • Поток охлаждённого воздуха должен направляться параллельно потолку. На человека он не должен дуть, иначе простуды не избежать.
  • Скорость потока воздуха должна быть минимальной.
  • Режим быстрого охлаждения/обогрева нужно включать заранее, для чего удобно использовать таймер. Кондиционер автоматически включится в нужный момент и выключится по достижении нужной температуры.
  • Увлажнитель воздуха должен использоваться обязательно, поскольку любая сплит-система высушивает воздух, что является вредным для человека. Если, конечно, ваш кондиционер не оснащён встроенным увлажнителем.
  • В случае с кондиционерами, которые не осуществляют забор воздуха с улицы, необходимо проветривать помещение. Максимум через каждые 5 часов.

Где разместить?

Нельзя располагать сплит-систему в первом попавшемся месте, которое вам приглянулось или будет свободным на момент монтажа. Месторасположение кондиционера нужно тщательно продумать. В этом помогут советы от специалистов.

  • Вблизи устройства, на расстоянии 2–3 метров, не должны находиться места для длительного отдыха. В этой зоне будет удерживаться наиболее низкая температура.
  • Кондиционер не должен работать возле отопительных, нагревательных приборов и источников пара.
  • На пути движения воздушного потока не должна располагаться мебель, поскольку она будет создавать преграду и снижать эффективность устройства.
  • При выходе окон на солнечную сторону кондиционер должен располагаться таким образом, чтобы воздушный поток направлялся перпендикулярно относительно притоку солнечного тепла. Таким способом можно добиться равномерного распределения температуры.
  • Напротив двери нежелательно располагать внутренний блок. При таком расположении охлаждённый воздух будет уходить за пределы помещения.
  • При настенном монтаже от потолка нужно отступать минимум 15 см. Это пространство необходимо для нормальной циркуляции воздуха.
  • В спальне внутренний блок обычно располагается над спальным местом. В кухне кондиционер должен быть удалён от плиты. Воздушный поток не должен выходить за пределы помещения — в противном случае запахи с кухни быстро распространятся по всему дому.

Что нужно знать о инверторных моделях?

Существуют модели сплит-систем с инвертором и без него. Оба варианта пользуются популярностью, но разницу все же узнать не помешает. Инвертор – это устройство, способное обеспечить специальное электропитание для компрессора.

Инверторная схема состоит в том, чтобы преобразовать переменный ток в постоянный.


Сплит-системы с инвертором потребляют примерно на 30-40% меньше электроэнергии, чем обычные аналоги. Срок службы таких устройств также более длительный

После этого характеристики постоянного тока изменяются, чтобы преобразовать его опять в переменный ток, но с новыми показателями, и передать электропитание на компрессор.

В результате мощность работы компрессора будет варьироваться в зависимости от ситуации: комфортной температуры, до которой необходимо охладить воздух и исходных показателей, существующих в момент начала работы системы.

При наличии инвертора кондиционер работает постоянно, он не отключается. Для чего это нужно? Несмотря на постоянную работу устройства, инверторная схема позволяет сократить расход электроэнергии примерно на 30%, чем при использовании модели с аналогичными характеристиками, но без инвертора.

Отсутствие регулярных циклов включения-отключения благоприятно сказывается на функционировании кондиционера и позволяет увеличить срок его эксплуатации в полтора-два раза. Такой кондиционер можно оставлять включенным целый день, не переживая по поводу счетов за электроэнергию.

Высокие эксплуатационные характеристики достигаются за счет улучшения производительности теплообменника, а также благодаря современному микропроцессору, который регулирует работу агрегата.

Считается, что сплит-системы, снабженные инвертором, способны быстрее установить оптимальную температуру в комнате и далее поддерживать ее на нужном уровне. Шума такие устройства производят значительно меньше, чем безинверторные аналоги.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Поломки и неисправности

Как и любой другой прибор, наружный блок кондиционера может сломаться. При низких температурах зимой применение кондиционера без зимнего комплекта может привести к поломке компрессора. Внешний блок под воздействием внешних природных факторов сильно охлаждается и обмерзает. В таких условиях во внешнем блоке не может закипеть фреон. Жидкий хладагент попадает в компрессор, что и приводит к его поломке.

Чтобы избежать поломок компрессора от обмерзания внешнего блока, следует устанавливать зимний комплект или применять прибор в соответствии с техническими указаниями: обогревать помещение только осенью и весной при положительных температурах на улице.

Ещё один возможный вид механических поломок — выход из строя вентилятора, который нагнетает воздух в агрегат. Причиной преждевременного износа вентилятора может стать попадание внутрь блока грязи и пыли.

Неисправности в электронике связаны с выходом из строя плат управления и регулирования работы. Могут возникнуть проблемы с целостностью электрических сетей.
