Требования к вентиляционному выходу на крыше

Варианты установки вентиляции

С этой целью можно предусмотреть вытяжные выходы на коньке или около него. Такие выходы называются кровельными аэраторами. Их можно разместить точечно или сделать из них непрерывный желоб. Наибольшая эффективность обеспечится в том случае, если они будут расположены вдоль всего ребра кровли. Кровельные аэраторы могут быть совмещены с общей системой вентиляции дома.

Кровельные аэраторы не испортят внешний вид дома, так как на них укладывается основное покрытие. При сооружении такого типа вентиляции нельзя выполнять герметизацию с использованием монтажной пены или специальных лент. Это перекроет доступ воздуху, из-за чего естественное проветривание кровли станет невозможным. Для выполнения кровли с 2 зазорами потребуется прорезать отверстия в пленке, так как она также будет перекрывать доступ воздуха снаружи.

Практически для любого кровельного покрытия предусмотрены функциональные элементы, с помощью которых можно изготовить вентиляцию. К таким элементам относятся:

• плиты с воздушными каналами;
• аэроэлементы;
• вентиляционные рулоны.

С помощью этих кровельных элементов можно обеспечить проветривание крыши дома. Наибольшую эффективность дает система вентилируемого конька, созданная при помощи этих элементов, а не установка их по отдельности.

Обустройство вентилируемого карниза – это возможность обеспечить площадь для проникновения воздуха, достаточную для эффективного проветривания кровли. Карнизная вентиляция может быть нескольких видов:

• софитная, которая представляет собой зазоры между стеной здания и доской карниза;
• в виде вентиляционных решеток, врезанных в софиты;
• с использованием специального материала, в котором предусмотрены продухи, уложенные немного выше уровня карнизного свеса.

Чтобы не перекрывать доступ воздуху, необходимо отказаться от укладки теплоизолирующего материала в карнизе или размещения на нем насаждений. Можно обеспечить эффективную защиту вентиляционных каналов, расположенных на карнизном свесе:

• специальные решетки и аэроэлементы;
• расположение под кровельным покрытием элементов водосточной системы;
• установка снегозадержателей.

Схема вентиляции чердака через слуховые окна.

Ендова или разжелобок кровли – это более сложный вариант вывода вентиляции. Если карнизный свес слишком короткий и на крыше устроено 2 вентиляционных зазора (или длинные разжелобки), то могут возникнуть определенные сложности с выводом вентиляции.

Обеспечить проветривание кровли можно, если изготовить вентиляционные проемы в пленке в каждом пролете стропильной системы. Вместо проема можно сделать сплошной канал для проветривания вдоль желоба.

В подобных сложных случаях можно расположить вдоль ендовы аэраторные элементы. Это очень удобно на крышах, уклон которых составляет 45°. Если крыша плоская, то такая вентиляция не окажется эффективной. В этом случае оптимальный вариант – крышные вентиляторы, работающие на электричестве, высокие вентиляционные насадки, инерционные турбины и т. д. Однако стоимость такой вентиляции значительно выше, чем при обустройстве вентиляции естественным путем.

Наиболее распространенный способ создания вентиляции – это выполнение слухового окна. Этот элемент несет не только функциональную, но и декоративную нагрузку. Крыша со слуховым окном выглядит очень привлекательно. Можно изготовить отверстие под слуховое окно различной формы.

Односкатное слуховое отверстие может быть установлено на любой крыше. Основанием двухскатного должна служить кровля, изготовленная из металлического или мягкого покрытия. Но при желании можно обустроить и окна с более сложной конструкцией.

Таким образом, вентиляция крыши – это обязательный элемент, который служит для удаления теплого и влажного воздуха из дома. С помощью системы продухов можно предотвратить гниение и появление плесени на балках перекрытия и опорах кровли. Существует несколько способов обустройства вентиляции на крыше. Тот или иной способ может быть более или менее эффективным в зависимости от конструкции кровли. В некоторых случаях может возникнуть необходимость включения в вентиляционную систему специальных приборов, которые работают от электрической сети. Это сделает вентиляцию более эффективной, но повысит потребление электроэнергии. Рекомендуется прибегать к такому методу обустройства вентиляции только в тех случаях, когда конструкция крыши препятствует естественному проветриванию.

Элементы кровли

Конёк — самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.

Вальма — треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.

Полувальма — вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.

Ендова (разжелобок) — внутренний угол крыши в виде желоба, образованный соединением двух скатов.

Хребет (ребро) — линия пересечения двух скатов, образующих внешний угол.

Продухи — вентиляционные отверстия в скатной кровле.

Аэраторы — продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.

Выкружка — переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.

Разуклонка — устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.

Подкровельные пленки — применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.

Основной гидроизоляционный (или кровельный) ковер — слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.

Балластная система — система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.

Воротник — защитная окантовка кровельным железом выступающих элементов кровли.

Капельник — элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.

Водосборный желоб — элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.

Водосточная труба — труба, служащая для стока воды.

Точки вентиляции в кровле

Чтобы воздушные потоки могли беспрепятственно заходить и выходить из кровельного пространства, делают различные отверстия. Устанавливают эти элементы не хаотично, а в строго предусмотренных для этого местах.

Карнизная вентиляция (карнизные продухи) устанавливается в местах, где крыша отходит от стены, образуя свес. На карнизные продухи в обязательном порядке устанавливаются решетки из пластика или металла, это позволяет сделать кровельное пространство недоступным для птиц и крупных насекомых. Способ монтажа обычно выбирается в зависимости от обшивки фасада здания. У деревянных построек карнизы подшиваются досками, у домов, обшитых сайдингом, используются специальные элементы – софиты. Они представляют собой пластины с перфорацией.

Софиты с перфорацией для подшивки карнизов.

Про особенности софитов подробнее читайте в статье «Софиты для подшивки карнизного свеса: особенности и монтаж».

Слуховые окна – разновидность оконных проемов, которые прорезаются в кровле. В некоторых постройках слуховые окна могут использоваться еще и для освещения чердачного помещения. Если в слуховых окнах используются не стекла, а решетки, то они не могут использоваться для отапливаемого помещения, так как не будет обеспечиваться необходимая теплоизоляция.

Слуховое окно, используемое для вентиляции чердачного помещения.

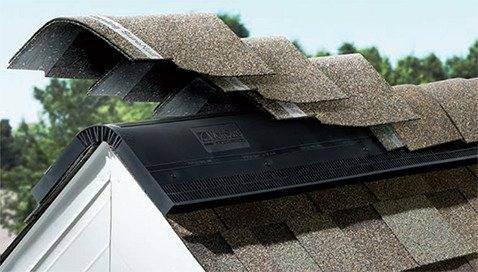

Коньковый аэратор часто применяется для вентиляции кровель, покрытых мягкой черепицей. Аэратор имеет сложную структуру, которая позволяет ему выпускать воздух вместе с конденсатом, но не допускать внутрь кровельного «пирога» влагу с улицы. Воздушный поток циркулирует естественным образом, заходя через карнизные продухи (софиты) и выходя через конек. Сверху аэратор покрывается материалом, которым покрыта остальная часть крыши, это позволяет элементу не выпадать из общего облика здания.

Коньковый аэратор для мягкой черепицы покрывается теми же гонтами, что и остальная часть крыши.

Коньково-точечная вентиляция (КТВ) – вентиляционный элемент, который врезается в поверхность крыши и обеспечивает отвод воздуха вместе с конденсатом. Элемент устанавливается из расчета 1 на 60 м.кв. На КТВ ставятся решетки, чтобы защитить кровельный пирог от птиц и мусора.

Вентиляционный элемент КТВ.

Вентиляционные трубы – элемент по принципу действия схож с КТВ. При этом он может подключаться к внутренней вентиляционной системе дома и обеспечивать выход влаги и отработанного воздуха не только из кровельного «пирога», но и из мансарды, канализационных стоков, печей и каминов, ванных комнат и других помещений. На трубу устанавливается сетчатый фильтр и защитный зонтик, которые предохраняют этот элемент от попадания мусора. В основание укладывается фартук, который обеспечивает герметичное примыкание к поверхности крыши.

Вентиляционная труба для кровли.

Вентиляционные трубы бывают изолированными и неизолированными. Первый вариант применяется при использовании в качестве печной вытяжки. В этом случае кожух дополнительно утепляется, чтобы предотвратить образование конденсата под ним.

Внутрь вентиляционной трубы можно установить вентилятор, который будет создавать принудительную тягу.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

• перед началом всех работ место установки очищают от влаги и загрязнений;
• делают разметку, которая соответствует диаметру выходной трубы;
• при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
• используя жидкий герметик, крепят уплотнительную прокладку;
• сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
• строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

• Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
• Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
• Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
• Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Видео описание

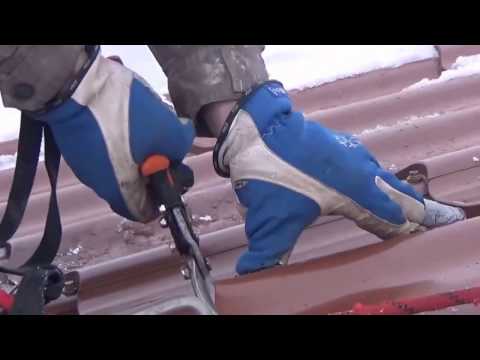

Наглядно процесс закрепления трубы на крыше, показан в видеоролике:

Вентиляционный выход для металлочерепицы

Часто вместе с выводом вытяжки на крышу через металлочерепицу проводят работы по созданию вентиляцию для самой крыши. Кровельная вентиляция также важна для всего дома. За все время эксплуатации кровли, между ее слоями накапливается конденсат, который может разрушать материал.

Чтоб обеспечить кровлю циркуляцией воздуха, создают вентиляционный выход для металлочерепицы. Есть несколько методов монтажа вытяжки, одним из которых является соединение к основному воздуховоду при помощи гофрированной трубы.

Вывод вытяжки на крышу требует профессионализма. Чтобы из помещений дома уходили неприятные запахи, а вентиляция служила долгое время, нужно соблюдать даже самые незначительные правила.

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

• от типа кровли – сложная или плоская, одно- или двускатная;
• от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
• от угла скатной кровли.

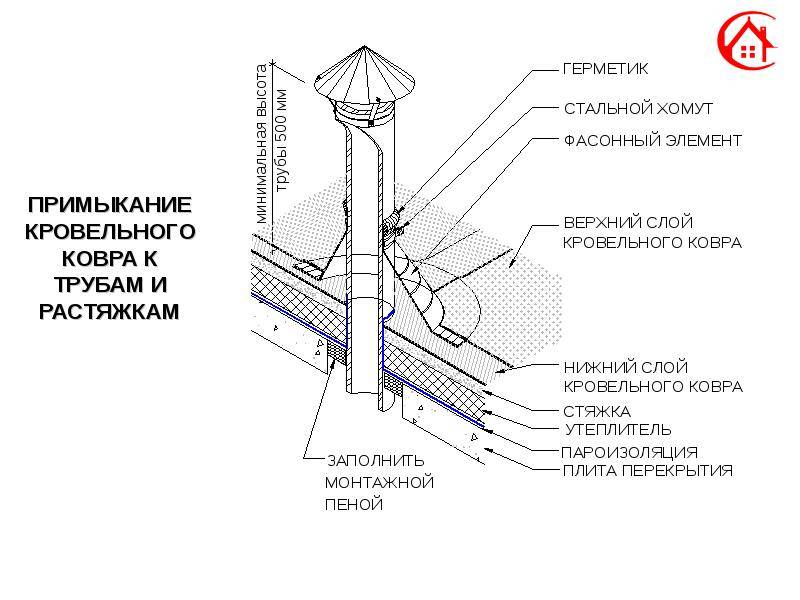

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

• выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
• для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
• оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
• выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

1. Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
2. С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
3. С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

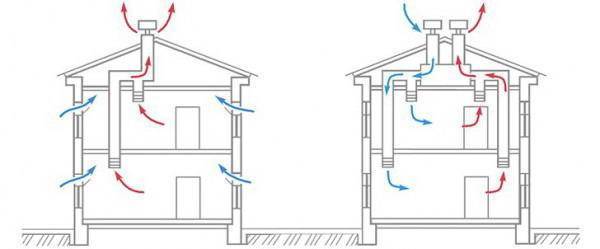

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

• Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
• Воздуховод – трубы, которые проходят через отверстие в кровле.
• Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Изготовление и установка своими руками

Кровельный колпак для вентиляции на крышу можно сделать в домашних условиях, применяя инструменты и материалы, находящиеся под рукой. Для этого достаточно взять две металлические трубы (большего и меньшего диаметра), плоский диск, аппарат для сварки.

Исходный материал подбирается зависимо от размеров воздуховода. Установка грибка потребует вмешательства не только в вентиляцию, но и кровлю здания. В пироге кровли вырезается отверстие, через которое выводится труба. Вентгрибок устанавливают на верхнюю часть этой воздуховодной трубы.

Выбор материала

Срок эксплуатации кровельного колпака определяется не только качеством монтажа, но и выбором материала для его изготовления в домашних условиях. При подготовке к работе следует учесть следующее:

• основная труба должна быть изготовлена из полимерного пластика либо нержавеющей стали;
• вентиляционные колпаки лучше сделать из пластика (высокие температуры приведут к изменению конфигурации);
• остановить выбор на крепежах, выполненных из алюминия и нержавеющей стали (не подвергаются процессу коррозии);
• исключить в качестве исходного материала дерево, силикатный кирпич, черную сталь и асбестоцемент (быстро разрушаются).

Расчет габаритов

Вытяжные колпаки монтируются в кровлю здания с полным исключением возможности попадания в них дыма от работающей печи. Учитывается внутреннее сечение грибка: оно должно быть не меньше сечения подающего канала. Например, диаметр газохода равен 30 см, тогда и сечение колпака должно быть таким же. Колпак, установленный на скате кровли, должен возвышаться более чем на 20 см. При эксплуатации крыши в качестве зоны отдыха трубу поднимают на 2–2,5 метра.

Особенности монтажа

Идеальная система вентиляции включает в себя несколько воздушных ходов, которые выходят в строго вертикальном направлении без горизонтальных изгибов. При установке вентиляционного выхода соблюдается следующий алгоритм действий:

1. В кровле здания вырезается отверстие (для этого применяют ножницы по металлу либо сабельную пилу), поверх него монтируется металлическая прокладка, заранее уплотненная жидким герметиком. Прокладка прикрепляется саморезами.
2. На прокладку устанавливается специальный переходник, который впредь будет защищать выходное отверстие от проникновения осадков и зафиксирует колпак.
3. Грибок монтируется внутрь переходника, вставляется в трубу воздуховода, крепится болтами, гайками.
4. При помощи строительного уровня проверяется вертикальность установленного грибка.

Возможные ошибки

Самая распространенная ошибка при установке грибка — отсутствие утепления на вентканале и самом изделии. В качестве утеплителя чаще применяется базальтовая вата, сверху закрепляется стальной нержавеющий цилиндр. Еще один вариант — покрытие канала строительной пеной. При монтаже вытяжного колпака возможны и другие ошибки:

• стыки не герметизируются специальными средствами;
• в качестве материала вентиляционных каналов используются материалы, подверженные коррозии;
• в единый проход соединяются трубы, которые выходят из комнат на разных уровнях;
• для вентгрибка выбирается неподходящее место.

Вентиляционный грибок — металлическое либо пластиковое изделие, напоминающее гриб и устанавливаемое на кровле здания. Он защищает выходной патрубок воздуховода от осадков, усиливает тягу в вентиляции (выводит загрязненный воздух, углекислый и другие газы).

Самостоятельный монтаж вентиляционного колпака не представляет особой сложности. Главное — соблюдение правил установки и подбор качественного вытяжного грибка. Можно использовать готовую заводскую конструкцию или сделать вентгрибок своими руками. Верный расчет размеров и подбор подходящего материала — залог эффективной вентиляции, которая обеспечит в помещении здоровый и комфортный микроклимат.

Монтаж Вентиляционного выхода Vilpe.

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

• Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги.Кровельный дефлектор
• Защитные колпаки и капельники. Крепятся на верху вентиляционной трубы и препятствую попаданию внутрь нее атмосферных осадков. Отсутствие влаги в системе поддерживает ее работоспособность и уменьшает риск коррозии.
• Кровельные аэраторы. Устройства, предназначенные для улучшения вентиляции в промежутке между самой кровлей и ее теплоизоляцией. Они не влияют напрямую на микроклимат в доме, но предотвращают образование конденсата.

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.

Монтаж вентиляции на мягкой кровле

Как в случае с металлочерепицей, мягкий тип кровли также оборудуют точечными аэраторами. Они имеют свои отличительные особенности:

1. Применяются на скатах крыш с углом наклона в 12° и меньше. Наибольшее распространение получили на плоских крышах;
2. Дополнительно могут вентилировать отдельные участки чердака, а также комнаты. Такой подход используют совместно с коньковыми системами в домах с огромной площадью;
3. Являются единственно возможным вариантом вентилирования крыши, которая не включает в себя конек, либо имеет множество точек примыкания к плоским поверхностям.

Нормы расхода:

Крепление аэраторов точечного типа производят на скатах по обе стороны от конька

Важно, чтобы расстояние до верхней части крыши не превышало 0,8 м. Допустимо приближать вентиляционные трубы к коньковой части на расстояние в 0,5 м; Свесы должны обеспечивать беспрепятственное поступление воздуха; Стандартный аэратор может максимально эффективно вентилировать до 100 м² площади

Соответственно, наиболее подходящий расчет включает в себя минимум 2 вентиляционные трубы.

Важнейшим этапом является установка точечной системы. Это достаточно трудоемкий процесс, в ходе которого необходимо постоянно следить за плотностью прилегания всех компонентов конструкции друг к другу.

Изначально проделывают отверстие необходимого диаметра. Разметку можно сделать при помощи карандаша и юбки аэратора. Для этого деталь прислоняют к обрешетке и в проходном зазоре рисуют контур. Отверстие вырезают электрически лобзиком.

После этого приступают к фиксации самого основания. Юбку прикручивают саморезами, которые можно подобрать под цвет кровельного материала. Наименьшее количество шурупов – 6 штук. Также большой популярностью среди кровельщиков пользуется метод дополнительного крепления основания с помощью клеевого состава. Так можно повысить не только адгезию, но и улучшить герметичность соединения. Применяют мастику на битумной основе. Ею промазывают внутреннюю часть юбки.

Поверх основания также наносят слой битума. Это дополнительно герметизирует стыки.

Последний этап – установка самого аэратора. Устройство стает в пазы и сверху надевается защитная крышка.

Такой принцип установки подходит для любого типа точечных систем вентиляции. Останется только следовать нормам оптимального распределения устройств на крыше. Видео поможет подробно разобраться в способах установки.

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

• В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
• Дом имеет больше двух этажей, оборудованных общими стояками;
• Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
• Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
• Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
• При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Как располагать выходы вентиляции на крыше

Для скатных кровель наиболее рационален вариант установки прохода трубы как можно ближе к коньку. Нижняя часть трубы, имеющая большую длину, будет находиться в этом случае под кровлей, а верхний элемент, подвергающийся ветровой нагрузке, будет более устойчив за счет меньшей длины.

Если рядом с выходом вентиляции на крышу располагается дымоход, то элементы делают равными по высоте, в противном случае дым может вернуться обратно во внутренние помещения через вентиляцию.

При размещении воздуховода на расстоянии меньше 0,5 метров от конька, его высоту принимают равной 0,5 м. В случае, когда труба располагается на удалении 1,5-3 м от конька, она не должна быть ниже его. Если кровля относится к плоским, то минимальная высота трубы – 0,5 метров, но для эксплуатируемых крыш высота вентиляционного выхода составляет не менее 2 м.

4 Устройство вентиляции

Во время монтажа необходимо учесть некоторые факторы. Очень важна форма крыши, она бывает плоской и скатной.

В последнем варианте специалисты советуют монтировать выход максимально близко к коньку. Это сможет обеспечить равномерный нагрев внутренней части трубы вентиляции, а внешняя часть будет более стойкая к действию ветра и давлению снежного покрова в зимнее время.

Для плоской крыши важна геометрия стояка выхода вентиляции: он обязан находиться непосредственно под вытяжной трубой на кровле, чтобы воздух мог свободно выходить на улицу.

Высота шахты вентиляции над кровлей также очень важна: во время недостаточно высокого размера трубы не хватит силы тяги, и вентиляция будет неэффективной. Очень высокая труба тоже уменьшает тягу, при этом конструкция может нарушиться от сильного ветра, потому необходим дополнительный крепеж.

Особенности УП для дымохода

Для домов, в которых присутствует печное отопление или камины, потребуется сооружение УП под конструкцию труб и дымохода. Подобные конструкции обладают своими особенностями: при обустройстве дымоходной трубы потребуется создание вспомогательных стропил на мансарде, чтобы на дымоходном канале не скапливались снежные массы.

Вспомогательное закрепление стропил и профнастила потребуется в том случае, если кровельная проходка размещается через конек. Подобное расположение усложняет обустройство мансардной крыши на чердаке.

Особенности УП для дымоходов:

Организация УП для дымоходов потребует соблюдения пожарной безопасности

Особое внимание следует уделить деревянным конструкциям.
В работе нужно использоваться невозгораемые изделия. Это позволит исключить нагревание и воспламенение крыши

Также необходимо соблюдать требования СНиП, в которых указывается размер зазоров между трубами и деревянными деталями в УП.
Популярная конструкция УП, которая защищает дымоходную трубу от нагревания, выглядит, как короб вокруг трубы. Короб необходимо заполнить материалами негорючего типа.
Над дымоходом нужно обустроить специальный зонт, который исключит попадание воды внутрь и минимизирует задувание ветров в мансардную кровлю.
Так как показатели герметичности в стыках на фальцевой кровле могут нарушаться, установка УП в ендове не рекомендуется.

Выводы и полезное видео по теме

В видео показано, как самостоятельно сделать вентилируемый конек на кровле из гибкой черепицы:

Видео установки конька с уплотнителем на металлочерепицу:

https://youtube.com/watch?v=_r_xpV094pM%23action%3Dshare

Монтаж конькового аэратора с дефлектором:

Установка глухого конька и конькового аэратора на кровле из гибкой черепицы:

Видео о причинах конденсата на чердаке и необходимости вентиляции:

Коньковая вентиляция – это важный элемент, позволяющий продлить срок службы конструкций крыши. При этом благодаря различным вариантам конструкции и широкому выбору готовых изделий изготовить или установить вентиляцию можно самостоятельно.

Главное, выбрать подходящий тип коньковой вентиляции именно для вашей кровли.

Пишите комментарии, пожалуйста, в находящейся ниже блок форме. Расскажите о том, как вентилируется ваша крыша через конек. Не исключено, что ваши рекомендации и предоставленная вами информация очень пригодятся посетителям сайта.

Причины вывода на кровлю

Вывод вентиляции на кровлю в виде трубы обеспечивает максимальную тягу воздуха. Это приводит к более эффективной очистке окружающего пространства, задержке и выводу посторонних запахов из помещения. Естественная тяга происходит из-за разницы температур в помещении и на улице (как самостоятельно сделать вентиляцию на крыше своего дома?).

По нормам СНиП, выход наружу вентиляции необходим по следующим причинам:

• для подачи свежего воздуха, насыщения квартиры кислородом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• для воздухообмена в мансардной части дома и на чердаке.
