Необходимость шумоизоляции вентиляционного воздуховода

Изоляция самоклеющаяся для воздуховодов помещений

Хотелось отдельно остановиться на самоклеющемся утеплителе для вентиляции, как на очень удобном варианте проведения работ своими руками. В первую очередь необходимо обозначить, что это пенофол марки «С». С одной стороны вспененный полиэтилен отделан фольгой, с другой полиэтиленовой пленкой, на которую нанесен клеевой состав. Последний закрыт еще одним слоем пленки, которую перед установкой снимают.

Самоклеящийся теплоизоляционный материал просто подрезают под необходимый размер, который должен соответствовать периметру воздуховода, а затем закрывают им трубу, прижимая руками к ее поверхности. Края утеплителя складываются внахлест до 5 см и закрываются фольгированной лентой.

Шумоизоляция воздуховодов

Звукоизоляция воздуховодов в зависимости от скорости потока воздуха, геометрии и размера труб может осуществляться установкой шумоглушителей и/или облицовкой вентиляционной трубы тяжелыми, высокоплотными звукоизоляционными мембранами с подложкой из демпферного материала низкой плотности.

Монтируемые шумоглушители подбираются индивидуально и могут отличаться своей длиной, типом (трубчатый, пластинчатый и камерный) и другими факторами. Благодаря наличию звукопоглощающих материалов в своем составе звук, проходящий по глушителю, снижается. Присутствие отчетливого шума вентилятора, излучаемого воздуховодом может потребовать изготовление не типового глушителя, с внутренней облицовкой более плотными и толстыми звукопоглощающими материалами. Выбор места установки глушителя индивидуален.

Облицовка труб как мягкими так и тяжелыми материалами необходимо осуществлять по всей площади воздуховода, излучаемого шум. Изоляция только части периметра нецелесообразна, т.к. это заведомо приведет к низкому результату. Мягкий демпферный материал монтируется стык в стык, звукоизоляционная мембрана в нахлест на 4-5 см. В местах прохождения труб через стены обязательно исключить контакт трубы со стеной, имеющуюся щель заполнить звукопоглощающим материалом высокой плотности и при монтаже мембраны на данном участке вывести нахлест с воздуховода на стену

При нанесении облицовочных слоев потребуется особое внимание уделить местам сужения, изгибам и другим нелинейным участкам системы. Часто эти участки требуют двойного чередующегося слоя вышеуказанных материалов. Шумоизоляцию воздуховодов, размещенных в местах попадания открытых солнечных лучей, осуществлять исключительно с применением защитных фольгированных покрытий

При высоком потоке воздуха в трубе возможна передача структурного шума на потолок через шпильку и траверс, являющимися крепежными элементами для воздуховодов. Здесь необходимо разорвать жесткую связь, расположив траверс под ранее изолированной трубой, или, в случае если данный способ покажется трудозатратным, установить виброшайбы в местах соединения траверса и шпильки

Шумоизоляцию воздуховодов, размещенных в местах попадания открытых солнечных лучей, осуществлять исключительно с применением защитных фольгированных покрытий. При высоком потоке воздуха в трубе возможна передача структурного шума на потолок через шпильку и траверс, являющимися крепежными элементами для воздуховодов. Здесь необходимо разорвать жесткую связь, расположив траверс под ранее изолированной трубой, или, в случае если данный способ покажется трудозатратным, установить виброшайбы в местах соединения траверса и шпильки.

Звукоизоляция воздуховодов путем создания звукоизоляционного потолка потребует больших финансовых и трудовых затрат при получении меньшей эффективности. При выборе действий, направленных на борьбу с шумом, необходимо помнить о том, что наиболее эффективной борьбой является борьба непосредственно с источником шума.

В качестве альтернативы использования эластичных материалов допускается создание звукоизоляционного короба вокруг источника из тяжелых плотных строительных плит, таких как ГВЛ или Knauf-суперпол, заполненного звукопоглощающими материалами плотностью 40-60 кг/м3. Подобный вариант также более затратен, но его применение в случае необходимости частого доступа к агрегатам, фильтрам, системам управления является оправданным.

Уменьшение производительности

При понижении частоты вращения рабочего колеса вентилятора его шум быстро
уменьшается. Все остальные показатели тоже. Если установить большой вентилятор,
рассчитанный на работу при пониженной частоте вращения, то может получиться
малошумное решение, но не дешёвое.

Кроме того, спектр шума сдвигается в сторону низких частот, которые труднее
глушить.

Опыт работы, например, с пятипозиционными регуляторами, показывает, что
вентиляторы мало шумят но ещё немного дуют в положении регулятора «3»,
которое и рекомендуется для проектирования. В этом случае в режиме «5»можно
быстро проветрить помещение, а потом переключиться на относительно малошумный
режим.

Акустический расчет шума систем вентиляции

Определение ожидаемого уровня звукового давления и необходимые меры его снижения, выполняется на основе акустического расчета, который состоит из:

  1. Определение источников шума и расчет их шумовых характеристик.
  2. Выбор точек расчета ( самые близкие места к роботе людей)
  3. Определение акустических характеристик помещения
  4. Расчет уровней звукового давления в характерных точках
  5. Определение допустимых значений уровня шума в расчетных точках согласно действующих норм
  6. Расчет необходимого понижения уровня звукового давления в расчетных точках.

Акустический расчет выполняется отдельно для всасывающих и подающих воздуховодов (более детально можно узнать в статье Акустический расчет систем вентиляции).

Шумоизоляционные материалы

Способ звукоизоляции воздуховодов предусматривается при проектировании вентиляционных систем. Максимально эффективные материалы выбираются по ряду критериев:

  • хорошие звукопоглощающие свойства;
  • высокое качество;
  • доступная стоимость;
  • удобство и особенности монтажа.

При обустройстве шумоизоляции воздуховоды обрабатываются определенным видом изоляции. В результате минимизируется (или исчезает совсем) дискомфорт от работы вентсистемы.

Современные производители предлагают различные типы изоляции

При выборе рекомендуется обращать внимание на особенности структуры материала. Самым эффективным считается использовать волокнистые изоляторы

Их пористая структура прекрасно маскирует громкие звуки.

К наиболее популярным материалам относятся:

  • каучук;
  • органическое стекло, обработанное специальной антибактериальной пропиткой, которое рекомендуют специалисты;
  • вспененный полиэтилен.

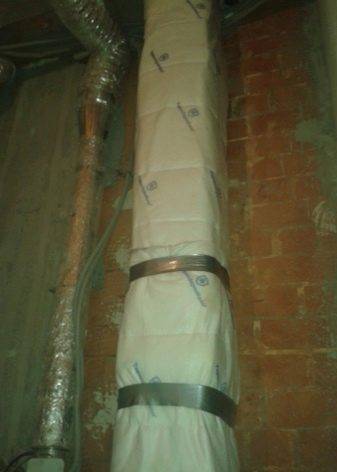

Все каналы воздуховода плотно оборачиваются снаружи изоляцией. Обычно шумоизоляционные материалы имеют продольно расположенные волокна. Поэтому при обкладывании круглой трубы образовываются заломы, и материал неплотно прилегает к воздуховоду. Для достижения эффективной шумоизоляции необходимо увеличивать толщину изолятора, что приводит к росту стоимости системы. На прямоугольные каналы удобнее накладывать специальные панели.

Воздуховоды часто изолируются ламелл-матами, волокна которых имеют вертикальное строение. Этот материал обладает множеством достоинств, например, он не сминается, не заламывается даже при установке на круглые воздуховоды. Стекловата также хорошо укладывается и плотно прилегает к каналам, чем обеспечивает качественную звукоизоляцию вентиляции.

Широко известные ламелл-маты производятся в 2-х видах:

  • получаются путем нарезания каменной ваты на бруски, которые наклеиваются на особую фольгу (выполняется поворот материала в 90 градусов), этот технологически сложный процесс, который сегодня используется очень редко, материал, созданный таким способом является достаточно дорогостоящим;
  • создаются с применением кримпинга, после выполнения специальных операций получаются вертикально ориентированные волокна.

Высококачественная шумоизоляция достигается правильным выбором изоляционного материала и формы воздуховода на этапе проектирования воздуховода. Гибкие каналы являются малошумными. Круглые трубы меньше шумят, чем прямоугольные. Для достижения наибольшей эффективности следует выполнять звукоизоляционные работы в комплексе.

Используемые материалы

При монтаже шумоизоляционной прокладки или короба на установленную систему вентиляции необходимо учитывать степень звуконепроницаемости материала и место монтажа. Наиболее уязвимыми, громкими частями тоннеля вытяжки остаются:

  • места поворота;
  • часть тоннеля возле работающего оборудования;
  • места входа системы проточной вентиляции в общий воздуховод многоэтажного дома.

Самым востребованным материалом остается стекловолокно. Мягкими пластами обматывают воздушный тоннель, используя лист вибропоглотителя.

В местах поворота коллектора устанавливают глушители. В зависимости от формы вентиляционной трубы: квадратная, круглая, используют шумопоглотительные короба.

Распространенным материалом при самостоятельном ремонте остаются самоклеющиеся пластины изолонтейпа или аналога, пласт Изолона. Тонкий материал подходит для изоляции за счет того, что легко принимает форму трубы вентиляции.

Метод напыления полимерными материалами внешней части вентиляционной трубы снижает акустический шум на 60%. Он бесполезен, если необходимо сократить структурную ударную волну от вибрации трубы, которая передается по стенам и потолку.

Полиэтиленовые или резиновые маты, которые используются для изоляции, уменьшают структурные и воздушные шумы на 90%, материал рекомендован, если необходимо изолировать круглую шахту системы вентиляции.

Как решить проблему

Акустическая обстановка в вашем жилище улучшится, если:

  • Увеличить толщину стен. Повысить уровень шумоизоляции можно за счёт увеличения толщины и массы стен. И для этого необязательно нарушать их целостность. Как вариант, обставьте комнату вдоль стен корпусной мебелью. А если вы заполните шкафы под завязку (хорошо подойдут книги), то и вовсе позабудете о посторонних шумах от соседей.
  • Использовать текстиль. Хорошим союзником в борьбе с лишними звуками станет текстиль. Постелив на пол ковролин или обычный ковёр, вы сразу заметите, насколько меньше разносятся шумы по дому. Отлично гасят звуки гардины и шторы. Их можно повесить не только на окна, но также на стены. А если вам не жаль времени и финансов, предлагаем решиться обтянуть стены тканью.
  • Приобрести мягкие изголовья. Много полезных способов для улучшения шумоизоляции в квартире могут предложить декораторы. Например, мягкие изголовья (модный нынче декоративный приём) неплохо справляются с поглощением посторонних звуков, которые исходят от соседей. Только хотим вас предупредить: не стоит покупать кровать с массивным изголовьем из пустотелой плиты, поскольку такое приобретение не спасёт вас от шума.
  • Обшивка стен. Если посторонние звуки сводят вас с ума, предлагаем кардинальные меры – поменять покрытие стен. Для этой цели можно использовать акустические панели из простых материалов. Их разнообразность вас приятно удивит. А главное, что слои материалов, которые гасят звуки, скрываются под декоративной красивой обшивкой, о существовании которой не догадается никто из ваших гостей.
  • Поклеить специальные обои. Достаточно хорошими шумопоглащающими свойствами обладают бамбуковые, пробковые или «деревянные» обои. Можно также использовать акустические обои, толщина которых достигает до 4 мм. Верхний слой таких обоев – акриловый пористый материал.
  • Провести шумоизоляцию окон и дверей. Чаще всего звуки проникают сквозь щели в окнах и дверях. Вопрос со звукоизоляцией окон решится сам собой, когда вы установите стеклопакеты. Что касается дверей, то рекомендуем установить межкомнатные двери из массива. Если между порогом и дверью вы обнаружили щель, вмонтируйте поднимающейся порожек (он поднимается только тогда, когда дверь закрывается). А чтобы избежать проникания звуков через входную дверь, достаточно установить второе полотно (на эту роль хорошо подойдут межкомнатные двери).
  • Договориться с соседями. Особенно трудно решить проблему с плохой звукоизоляцией, если посторонние шумы создают соседи сверху. В таком случае их обычные шаги напоминают тяжёлые удары. Увеличить толщину потолка в вашей квартире – не выход из положения. Единственное решение проблемы – договориться с соседями. К примеру, предложите им за ваш счёт постелить ковры.

Как видите, улучшить шумоизоляцию в новостройке можно многими способами. Главное, иметь желание!

Звукоизоляция домов в новостройке зависит от вида строительного материала. Кроме того, часто причиной плохой изоляции бывает экономия средств при возведении здания. В случае отсутствия плавающего пола, его нужно изготавливать своими руками или нанимать специалистов. Тонкие межкомнатные перегородки тоже требуется обкладывать шумоизоляционным материалом. Не оставлять без внимания двери, окна и канализацию.

Глушители

Промышленные глушители всегда используются в системе вентиляции для снижения аэродинамического сопротивления и гашения структурных шумов. В многоквартирных домах используются универсальные элементы, которые отвечают требованиям ГОСТ. Монтаж проводится на стадии установки междуэтажных перекрытий. Шумоглушители классифицируются по видам и характеру эксплуатации, они бывают:

  • трубчатыми прямоугольными, класс ГТП;
  • трубчатыми круглым – ГКТ;
  • пластинчатыми ГП.

При самостоятельных работах, связанных с монтажом шумоизоляции, используется один из видов глушителей или серия, в зависимости от того, какой шум появляется во время работы вытяжки и при отключенном двигателе.

Глушитель трубчатый класса ГТП изготавливается из различных сечений квадрата входа, есть вариант установить изолятор на трубу вентиляции любого диаметра. Он предназначен для подавления воздушного шума, создаваемого вентилятором, кондиционером, устройствами регуляции. Конструктивно глушитель состоит из:

  • металлическеского корпуса;
  • шумопоглотительной прокладки из минерального волокна;
  • регулирующей мембраны.

Глушитель устанавливают на вентиляционную трубу на расстоянии от 1 метра от работающего устройства, это позволяет на 99% предотвратить возникновение шума в остальной части воздушного канала.

Трубчатый элемент класса ГКТ конструктивно состоит из двух труб, внутренняя имеет перфорированные стенки и служит надежным шумоизолятором. Внешняя часть глушителя может иметь стальную оплетку, металлический блок или пластиковый кожух. Между трубами глушителя расположен слой шумоизолирующего материала ― базальтовый или стекловата.

Глушители с пластинчатым ГП представляют собой короб с установленными пластинами, характеристики шумопоглощения зависят от соотношения размеров пластин и их количества. Короб устанавливается для поглощения звуков от работающих вентиляторов, кондиционеров. В квартирах конструкцию используют редко, чаще в отдельных домах и промышленных цехах.

Звукоизоляция своими руками

Произвести шумоизоляцию, которая снизит уровень аэродинамического шума, можно своими руками, не обращаясь к услугам специалистов. Для этого нужно использовать полимерные и каучуковые плиты для изоляции, которые способны ослабить низкочастотные шумы, являющиеся наиболее опасными для человека. Они отличаются удобством в обработке и запросто принимают форму поверхности, которая изолируется. На них наносится липкий слой, благодаря чему они прочно и удобно фиксируются. Эти плиты являются эффективным и органическим волокном.

Осуществить работы на коробе несложно. Для этого необходимо совершить следующие действия:

  • Необходимо приобрести плиты со вспененным полиэтиленом.
  • При отсутствии клейкой поверхности нужно нанести акриловый клей.
  • Для работы потребуется нож, шпатели и кисточка.
  • Производится очистка короба от всевозможных загрязнений.
  • Места, которые труднодоступны, необходимо оклеить вспененным полиэтиленом. Его отражающая поверхность должна быть обращена наружу.
  • Работу по корпусу короба необходимо выполнять внахлест без приклеивания.

Подробнее смотрите в следующем видео.

Виды герметиков

Асбестовый шнур

Зачастую герметик используют для уплотнения соединений дымоудаляющих воздуховодов. Его применяют для герметизации, если температура плоскостей до 400 °С. Используют шнуры толщиной от 0,7 мм до 32 мм. Для уплотнения отрезают кусочек шнура и укладывают его на фланец. Затем через уплотнитель пропускают болты так, что их с двух сторон огибают нити. Этот вид герметика способствует повышенной виброустойчивости, температурной работоспособности. Для продления срока годности рекомендуется хранить асбестовый шнур в сухом месте.

Пористая резина

Этот герметик применяется для воздуховодов, внутри которых перемещается пыль и отходы при температуре 42-70° С. Изготовленная из твердых каучуков, она владеет высокими амортизационными и герметизирующими свойствами. Прокладку из пористой резины делают на месте монтажа. Из нее вырезается кольцо или рамка необходимого размера. После чего в ней пробивают отверстия для болтов и укладывают между фланцами. При этом плоскость фланца должна быть очищена от ржавчины. В вентиляционных работах используется кислотостойкая, морозостойкая и теплостойкая резины. Кислотостойкая резина отлично противостоит влиянию кислот и щелочей. Теплостойкая резина, в ее состав входит асбест, сберегает свои свойства в воздушной среде при температуре до 90°С.

Полимерный мастичный жгут ( ПМЖ-1)

Изготавливается из полиизобутилена, битума нефтяного, парафина, асбеста и нейтрального масла; диаметром от 8 до 10 мм. Этот уплотнитель очень эластичный, что позволяет ему очень плотно прилегать к зеркалу фланца. Хранится намотанным в катушки и пересыпан тальком.ПМЖ-2 применяют чаще нежели ПМЖ-1. Имеет вид плоской ленты 20мм в ширину и толщиной 2 мм. Лента создает очень надежное герметическое соединение.

Лента термоуплотнительная

Относится к огнестойким герметикам. Применяется для уплотнения фланцевых соединений воздуховодов и является одним из лучших уплотнителей. Лента сделана из графита. При возникновении пожара, уплотнитель вспучивается, тем самым проявляя свои огнестойкие качества. Она не дает попасть дыму в смежные комнаты в течении 4 часов. Это очень хороший показатель.

ПКР — Материал полимерного типа выпускается в виде ленты, толщиной до 6 мм и шириной до 50 мм. Ленту размещают на зеркале фланца, пронзают отверстия под соединительные болты и затягивают. Недостатком данного герметика является большая жесткость, из-за чего отверстия под болты приходится прокалывать с помощью бородка.

Термоусаживающиеся манжеты. Изготовляются из полимеров. Производятся изделия диаметром 130-355 мм. Применяются в температурном диапазоне – 40°С – + 60°С.

Невысыхающий состав, используемый при соединениях бандажного типа в круглых воздуховодах, по которым проходит воздушный поток, прогретый до +70°С. Чтоб обеспечить герметичность бандажного соединения, с внутренней стороны бандаж заполняют герметизирующей мастикой«Бутэпрол». Этот герметик являет собой однородную массу из бутилкаучука, этиленового каучука, наполнителей и пластификаторов. При нанесении герметика его необходимо разогреть. Мастика сохраняет свои свойства при температуре от -50 до +70°С.

Нетвердеющая плоская лента. Производится из материала нетканого типа. Герметик применяется при фланцевом соединении при температуре не выше +40°С. Выпускается в виде ленты длиной 12 м при ширине 80-200 мм.

Говоря о лентах типа «Герлен» нельзя не добавить, что частому использованию для монтажа уплотнителей или в качестве уплотнителя непосредственно часто используют алюминиевый монтажный скотч.

Синтетическая мастика, которая не высыхает и не твердеет. Хорошо подходит для герметизации оборудования вентиляционных систем.

Прокладочный пластикат

Прокладочный пластикат изготовляют из поливинилхлорида и применяют как герметизирующий материал. Пластикат выдерживает температуру от —30 до 70° С.

Асбестовый картон

Асбестовый картон выпускается в виде листов размерами от 900 X 900 до 1000 X 1000 мм, толщиной от 2 до б мм. Листы картона должны быть ровными, не иметь трещин, вдавленных мест и посторонних механических включений. Прокладки из этого герметика для фланцевых соединений изготовляют аналогично изготовлению прокладок из листа резины.

Причины возникновения шума

Появление шумов можно поделить на два вида: внешние и внутренние.

Ниже перечисленные распространенные причины возникновения шума внутри помещения:

  • монтаж вентиляционных систем без воздуховода;
  • неправильное подключение вытяжки к вентиляции;
  • установка систем без виброизоляционного оборудования;
  • неправильный монтаж отопительных систем;
  • внутренние насосные системы, лифты.

Источниками шума вне здания могут быть городской транспорт, строительные работы, промышленное производство, рекламные звуковые установки.

Где нужно утеплять вентиляцию в частном доме?

Теплоизоляционные материалы крепятся на воздуховоды, проходящие в неотапливаемых помещениях или за их пределами. Как правило, в частных домах утепляются трубы, проходящие через неотапливаемый чердак или идущие по внешней стене дома. В последнем случае утепляется трубопровод от стены до дефлектора.

В производственных и офисных помещениях делают утепленные клапаны, способные перекрывать или открывать проход воздушным потокам с разной температурой. Поскольку створки подогреваются ТЭНом, клапан способен нагревать воздушные массы для уменьшения вероятности появления конденсата. Это довольно дорогой вариант утепления.

Как снизить шум от вентиляции: 3 простых шага

Шаг 1. Защита монтажной пеной.

Шум в воздуховодах возникает из-за разгерметизации. Монтажная пена не справляется с высоким давлением воздуха и трескается. Поверх нее имеет смысл наклеить защитный материал – ПСУЛ. Особенно актуально это для мест стыков коробов с полом и потолком. Комбинация «монтажная пена + ПСУЛ» продлит срок эксплуатации вентиляционной системы и снизит уровень шума.

Шаг 2. Защита поверхностей.

Наружные поверхности вентиляционных коробов можно оклеить минеральной мембраной «Липлент ЗиВ» со слоем акустического войлока. Сверху материал фиксируют пластиковыми хомутами. По многим параметрам в качестве звукопоглотителя он выигрывает у традиционного пенополиэтилена:

  • обладает высокими вибродемпфирующими и шумопоглощающими характеристиками;
  • устойчив к образованию плесени и грибка;
  • не деформируется и не растрескивается;
  • демонстрирует хорошую адгезию к металлу;
  • благодаря эластичности удобен при монтаже;
  • сохраняет эксплуатационные свойства много лет.

Перед оклеиванием поверхности тщательно очищают и обезжиривают. Заделать мембраной с войлоком нужно также все неровности – углы и углубления.

Шаг 3. Герметизация стыков.

Швы и стыки оклеивают герметизирующей лентой, например «Липлент Мп» с металлизированной пленкой, которая зафиксирует полотна и защитит систему от разгерметизации.

«Липлент ЗиВ» поставляется в рулонах шириной от 1 до 5 м

Выводы и полезное видео по теме

Опыт утепления пластиковых труб на чердаке:

https://youtube.com/watch?v=oYkRkzQGF-o%2520

Применение напыляемого утеплителя «Полинор»:

https://youtube.com/watch?v=7Vd4tL0o1Ss%2520

Как происходит монтаж самоклеящегося утеплителя Изолон:

https://youtube.com/watch?v=auFq6eVcPIk%2520

Сейчас вы знаете, как можно самостоятельно утеплить вентиляцию в частном доме и какие материалы подходят по всем нормативам. Но не забывайте, что правильный выбор материала не решит всех проблем: нужно грамотно и без ошибок произвести монтаж теплоизоляции.

Перед работой рекомендуем убедиться, что вентиляционная система работает на полную мощность, не загрязнена, не требует ремонта или переделки. Если неприятности происходят из-за ошибок в установке труб, никакое утепление не поможет.

Располагаете информацией по теме статьи, которой стоит поделиться с посетителями сайта? В вашем арсенале есть технологические тонкости, известные только вам? Пишите комментарии, пожалуйста, в находящемся ниже блоке, задавайте вопросы и публикуйте фотоснимки.

Заключение

Борьба с шумом — один из важный вопросов, который нельзя забывать при проектировании и устройстве вентиляции на любом объекте с постоянным пребыванием людей. Для снижения уровня шума от работающего вентилятора в канале и, как следствие, в помещении, применяют канальные шумоглушители. Они различаются по длине, сечению и конструкции.

Стандартно в системе вентиляции предусматривают два шумоглушителя: непосредственно до и после вентилятора. Такой подход позволяет существенно понизить уровень шума в обслуживаемых помещениях, в помещениях с вентиляционным оборудованием и от уличной наружной решетки.

Выводы

Итак, выбирая утеплители для труб вентиляции, необходимо учитывать форму и размеры последних. Не забываем и о простоте проводимых работ, если они проводятся своими руками.

Лучше отдать предпочтение пенофолу, чем возиться с пенополистирольными плитами, подрезая и подгоняя их под размеры воздуховодов.

Конечно, цена теплоизоляции для вентиляции также будет играть немаловажную роль. Поэтому рекомендуется выбирать оптимальный вариант соотношения цены и теплопроводности. Вернемся к тепловой изоляции воздуховодов пенофолом. К примеру, теплопроводность минвата-пенофол: 0,045-0,049 Вт/м К, то есть практически одинаковая. Цена минвата-пенофол за 1 м²: 1200-100 руб. Вот вам и разница.
