Основное назначение общеобменной вентиляции

Советы мастеров

Бывает так, что необходимо установить длинные вытяжные воздуховоды. Когда их протяженность превосходит 30-40 м, осевой вентилятор ставить нежелательно – требуется использовать центробежные аппараты. В кухонных помещениях необходимо обеспечивать кратность обмена воздуха в 9 или 10 раз. При этом на 1 человека, постоянно находящегося в помещении, нужно подавать примерно 60 куб. м воздуха. Также необходимо учитывать, что на 1 кВт мощности нагревательного оборудования кухни должно приходиться не менее 70 куб. м воздуха в час.

Типы вентиляционных систем подробно разбираются в следующем видео.

Если выделяющиеся в помещении тепло, влага, газы, пыль, запахи или пары жидкостей поступают непосредственно в воздух всего помещения, то устанавливают общеобменную вентиляцию.

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

В этом случае рассчитывается объём вытяжного воздуха таким образом, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации(ПДК).

Обычно из помещения извлекается такое же количество воздуха, какое в него и подаётся. Однако бывают случаи, когда общий приток воздуха не равен вытяжке. Так, например, из помещений, в которых выделяются пахучие вещества или ядовитые газы, извлекается больше воздуха, чем подаётся через приточную систему, для того, чтобы вредные газы и запахи не распространялись по всему зданию. Недостающий объём воздуха подкачивается через открытые проёмы наружных ограждений или из соседних помещений с более чистым воздухом.

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция.

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор(обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/   м² , то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения(теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях(сосредоточенно, рассредоточено, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

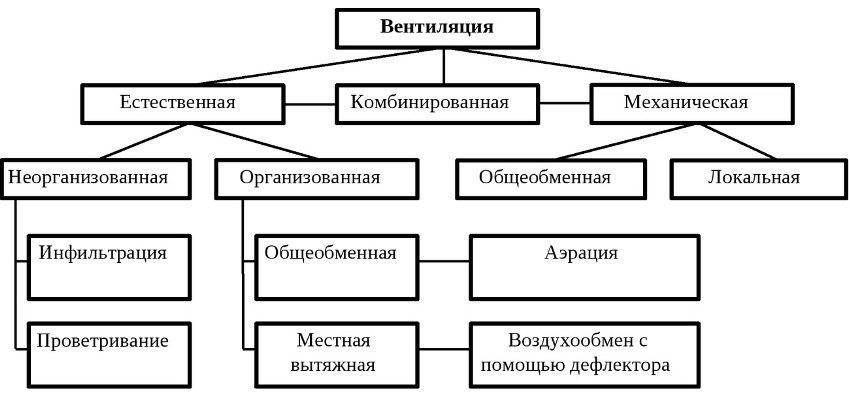

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

• по способу давления и перемещения воздуха — естественная и искусственная;
• по назначению — приточная и вытяжная;
• по зоне обслуживания — местная и общеобменная;
• по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Существующие виды и подвиды вентиляционных систем

Особенности вентиляции в частном кирпичном доме

В современных домах отдаётся предпочтение установке приточно-вытяжной вентиляции. Вытяжные каналы организуются в капитальных стенах минимальной толщиной 38 см. В одном строении их может быть от одного до трёх. Конкретный выбор зависит от архитектурных особенностей здания.

Особенности монтажа вентиляции в частном кирпичном доме заключаются в следующем:

• Рекомендованные параметры вентиляционного канала — 13 x 13 см. Формировать его лучше в процессе кладки стены.
• Входное отверстие из комнаты в канал располагают под потолком.
• Для выведения вытяжки на крышу возводится труба, высота которой должна быть не менее полуметра над коньком. Несоблюдение данного требования грозит нарушением тяги.
• Толщина стенок канала — 2,5 кирпича. Если они будут тоньше, то воздуховод начнёт быстро охлаждаться. В результате отработанный воздух перестанет выводиться наружу, а вовнутрь начнут затягиваться холодные уличные массы.

Вытяжной канал желательно располагать по центру строения. Для обеспечения беспрепятственного выхода воздуха, в дверях выпиливают переточные проходы либо оставляют 2-сантиметровую щель между дверью и полом

При установке системы вентиляции в частном доме может быть использован настенный вентилятор, зафиксированный в начале воздушного канала. Более прочным считается подшипниковый тип механизма, но во время работы он издаёт много неприятного шума. Устройства со втулками работают тише, да и стоят дешевле.

Что такое автоматика для вентиляционных систем

Сегодня автоматические системы управления вентиляцией представлены большим комплексом всевозможных технических приборов. Все они, начиная от термостатов, и заканчивая сложными компьютеризированными модулями, предназначаются для облегчения управления и контроля над работой принудительных вентиляционных систем. Разнообразие оборудования даёт возможность решения задач по обеспечению автоматизации на любом объекте, вне зависимости от его характеристик и назначения.

Исходя из эксплуатационно-технических требований, возможен различный подход к изготовлению пультов автоматизированного управления вентиляцией:

• На одних объектах можно обойтись стандартными модулями, выпускаемыми в виде шкафов с установленными в них приборами управления.
• В других случаях монтажникам приходится вручную собирать комплексы, адаптированные под сложные приточно-вытяжные вентиляции с учетом конкретных задач.

Разница в подходах обусловлена необходимостью обеспечить эффективное функционирование вентиляции и созданием комфортных условий для жильцов или работников во внутренних помещениях здания, вне зависимости от времени года и внешних погодных условий.

Управление работой вентиляционных механизмов происходит с помощью комплекса датчиков, установленных внутри помещений. Одни из них действуют по принципу термостата — с повышением температуры внутри здания автоматически включаются вентиляторы, чем обеспечивается приток свежего воздуха.

Рекомендуем ознакомиться:  Вытяжка для кухни рециркуляционная без воздуховода

Современные автоматизированные системы оснащаются элементами искусственного интеллекта и более сложными контрольно-измерительными приборами.

Конструктивно подобные модули состоят из трех групп узлов:

• Датчики — приборы, передающие информацию об окружающей среде — термостаты, измерители влажности воздуха, газоанализаторы. Собранные данные они передают в анализирующий центр.
• Центр управления собирает и обрабатывает информацию, поступающую от контрольных датчиков, и на основании полученного анализа выдает команды механизмам управления на изменения режима работы.
• Исполнительные механизмы — узлы, осуществляющие механические действия. К этой группе относятся: преобразователь частоты вращения вентилятора, сервоприводы для регулировки положения задвижек и т.д.

Центры управления анализируют соотношение в воздухе кислорода и углекислого газа, процент влажности, при необходимости выдавая команду проветрить помещение. При обнаружении возгорания высокоинтеллектуальная электроника самостоятельно блокирует приток свежего воздуха, препятствуя распространению пожара.

В обычном режиме автоматика обеспечивает слаженное функционирование всех узлов и механизмов вентиляционных систем без привлечения оператора.

Компьютеризированные модули передают информацию о режиме работы, о показаниях датчиков на единый пульт управления. Это позволяет оператору, при необходимости, корректировать работу автоматики, и менять настройки в удаленном режиме.

В зависимости от конкретной ситуации, используется один из 3-х режимов управления приборами:

• Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.
• Автономный. Аппаратура работает в соответствии с установленными настройками, вне зависимости от прочих инженерных систем, установленных в здании.
• Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в доме — например, с пожарной сигнализацией, иными аварийными датчиками.

Таким образом, автоматизированный комплекс исполняет роль управляющего контрольного центра. Он запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.

Виды вентиляции: общий подход

Выбор актуальной вентсистемы нужно начинать с оценки эксплуатационных способностей здания

Итак, вентиляция – это инженерная система, которая призвана обеспечить воздухообмен, поддерживающий определенный температурно-влажностный режим. В отличие от других систем, вентиляция способна функционировать без применения какого-либо оборудования и устройств, основываясь на физических законах. Ее основное предназначение подавать в помещение чистый воздух, наполненный кислородом и удалять отработанный, насыщенный углекислым газом.

Необходимость поддержания определенного режима в любом помещении делает вентиляционную систему самой востребованной из всех инженерных систем. Существующая классификация делит вентсистемы на четыре категории:

1. По действию воздухообмена (естественный, принудительный).
2. Смешанная (приток, вытяжка).
3. Зональная (общеобменная, местная).
4. По построению (с каналами, без каналов).

Вентиляция и ее виды имеют свои особенности, хотя предназначение у всех одно – создавать благоприятный микроклимат для комфортного проживания и работы человека. Вопрос о том, какой системой будет снабжен строительный объект, рассматривается еще на стадии проектирования.

Для того, чтобы понять каково назначение вентиляции определенного вида, нужно разобраться в их особенностях. Ведь от правильного выбора зависят условия правильной работы. Для определенного помещения, в строительных нормативах, предусмотрен свой особый режим влажности и температуры.

Разновидности вентиляционных систем

Все системы вентилирования можно разделить на несколько видов по разным критериям.

В зависимости от метода генерации давления выделяются такие системы вентиляции:

• Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.

• Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.

Схема естественной и искусственной вентиляцииИсточник projject.ru

По области воздействия выделяют следующие разновидности:

• Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
• Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.

В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.

Для приточной вентиляции в стенах пробиваются воздуховодыИсточник novakvartira.com.ua

Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.

В зависимости от технического устройства системы выделяют:

• Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
• Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.

Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.

Как можно классифицировать системы промышленной вентиляции

Системы промышленной вентиляции можно классифицировать по трем признакам.

1. По принципу работы: естественные и механические.

Естественные функционируют за счет разницы давления и температуры снаружи и внутри помещений. Для подачи чистого и отвода отработанного воздуха используют систему вентиляционных отверстий. Воздухообмен регулируют с помощью задвижек или форточек.

Такие системы не требуют больших финансовых вложений, но они малоэффективны, зависят от внешних факторов (времени года, давления) и подходят только для производств, где нет выброса вредных веществ. Фактически с их помощью можно контролировать только температуру и влажность в помещениях.

Механические или принудительные системы промышленной вентиляции работают с помощью специального оборудования и не зависят от внешних факторов. Их можно использовать на любых производствах. У систем больший радиус действия, они улавливают вредные вещества в местах выброса, не допуская распространения, и могут не только очищать воздух, но и подогревать, увлажнять или осушать его.

1. Механические системы промышленной вентиляции по решаемым задачам делят на общеобменные и местные.

Общеобменные осуществляют воздухообмен во всем помещении. Они удобны, если в цехах нет фиксированных рабочих мест или вредные для здоровья вещества в небольшой концентрации равномерно занимают все пространство.

Местные системы промышленной вентиляции выполняют воздухообмен на отдельных участках производственного помещения. Они эффективны, если имеются точечные очаги выбросов вредных веществ, распространение которых недопустимо.

1. Механические системы промышленной вентиляции по используемой технологии и принципу подачи воздуха делят еще на три вида: приточные, вытяжные и приточно-вытяжные.

Особенности приточной промышленной вентиляции

При использовании приточной вентиляции воздухообмен обеспечивается за счет нагнетания чистого воздуха в помещения, а отток выполняется естественным образом за счет разницы давлений в помещении и вне его. Такие системы подходят для производств без выделения вредных веществ или при выделении их в малом количестве.

Особенности вытяжной промышленной вентиляции

В этом случае обеспечивается принудительный отвод загрязненного воздуха из помещений. Приток воздуха выполняется естественным путем в результате падения давления в вентилируемом помещении.

Эти системы оптимальны для очистки воздуха от высокотоксичных веществ и удобны для удаления лишней влаги, углекислого газа или неприятных запахов, но их помощью нельзя регулировать параметры поступающего воздуха.

Особенности приточно-вытяжной промышленной вентиляции

При использовании таких систем приток и вытяжка воздуха выполняются принудительно. В результате обеспечивается качественный и эффективный воздухообмен с очисткой воздуха и регулированием его температуры и влажности. При этом могут быть реализованы две схемы распределения воздуха: перемешивание или вытеснение.

При перемешивании чистый воздух подается в помещение с верхних точек, перемешивается с отработанным и выводится через воздухораспределительные решетки.

При вытеснении снизу подается чистый воздух, вытесняет отработанный и удаляется через воздухораспределительные решетки.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают необходимую модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с плохой вытяжкой на кухне, отсутствием окон в ванной комнате и туалете. Это приводит к плохому воздухообмену в домах и распространению нежелательных запахов в жилые помещения. В этом случае улучшить микроклимат поможет вентилятор. Выбор вентиляторов основывается на нескольких критериях.

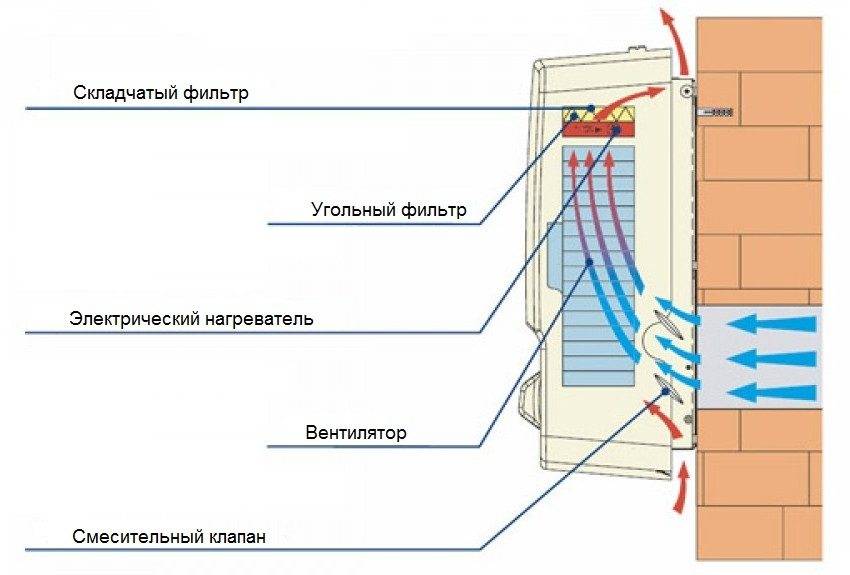

Схема работы вентиляционной установки со встроенным вентилятором

Для максимально хорошей работы вытяжной системы необходимо брать во внимание следующее:

• производительность;
• шумовые характеристики;
• степень защиты от влаги;
• степень защиты от высоких температур;
• удобная эксплуатация.

На данный момент для помещений с механической вытяжной системой вентилирования существует огромное количество вентиляторов. В большинстве случаев их выбор зависит от их предназначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и туалета, кафе и ресторанов, и много других.

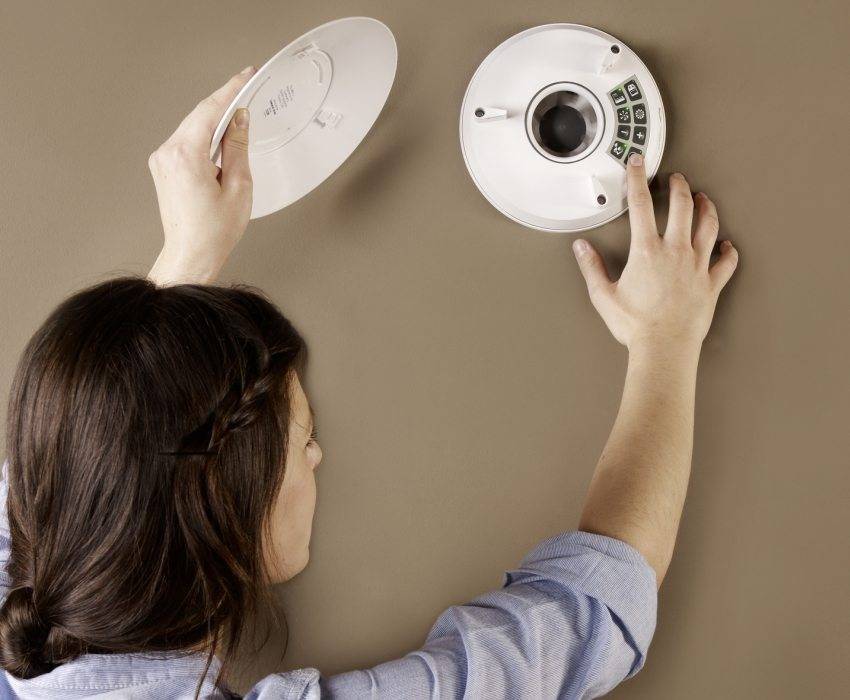

Вентилятор с электронной панелью управления

Приточно-вытяжная система – наиболее рациональный вид искусственной вентиляции

Наиболее оптимальным видом вентиляции является приточно-вытяжная. Само название говорит о том, что в ней используются как приточные, так и вытяжные установки. Именно такой тип может обеспечить необходимый микроклимат в жилых домах и в производственных помещениях. Нужно помнить, что только их сбалансированная производительность даст положительный результат. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. Иначе процесс будет неконтролируемым.

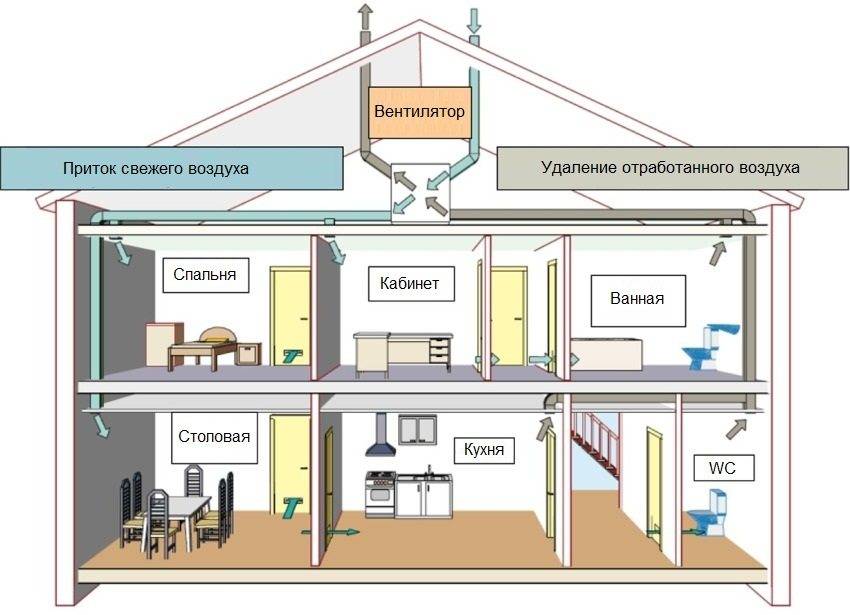

Схема приточно-вытяжной вентиляционной системы частного дома

К видам приточно–вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание происходит непосредственно в помещении. Свежий воздух попадает внутрь с помощью специальных установок диффузоров, перемешивается с уже отработанным и вместе с ним удаляется через специальные клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Установки воздухораспределения монтируются на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более теплый, через вентиляционные отверстия на потолке. Такая процедура создает необходимый воздухообмен.

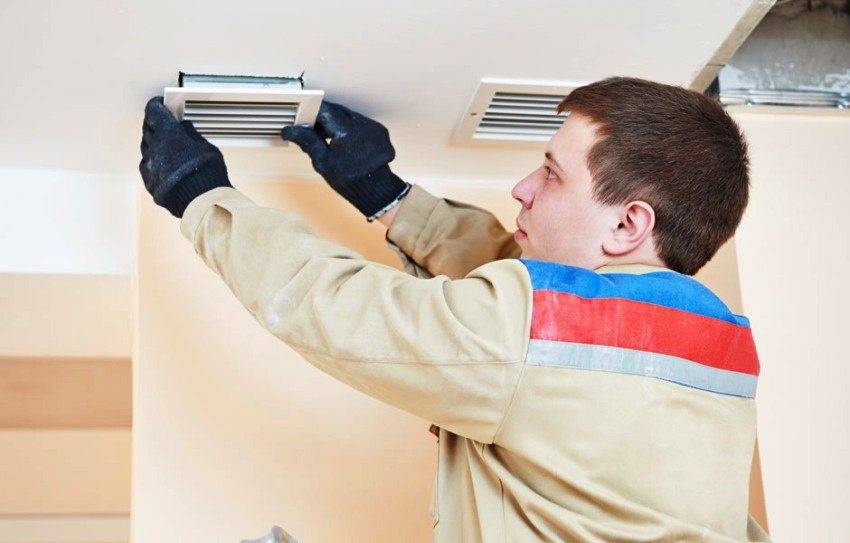

Установка вентиляционных решеток приточного и вытяжного каналов

Виды систем вентиляции

Современные системы вентиляции и кондиционирования воздуха способствуют его притоку в помещение и помогают регулировать его температуру. Они имеют довольно развёрнутую классификацию в зависимости от способа работы и технических характеристик.

Естественная и принудительная вентиляция

Воздухообмен в помещении может быть организован естественным путём или с помощью специальных устройств для притока и оттока воздуха. В зависимости от способа действия виды систем делятся на естественные и принудительные.

1. Естественная вентиляция действует за счёт разницы температур и давления в помещении и за его пределами. Она организуется при помощи двух открытых каналов. Так, отверстие или труба для притока воздуха обычно располагается в нижней части комнаты. Поступающий холодный воздух, нагреваясь, поднимается наверх под действием физических законов, где расположен канал для вывода воздушных масс. Естественная вентиляция очень проста в установке, однако она обладает низкой эффективностью в тёплое время года, когда температура в здании и на улице практически не отличается.
2. Принудительная вентиляция работает благодаря вентиляторам, вытяжкам и кондиционерам, которые нагоняют в комнату свежий воздух и выводят застоявшийся. Такая система имеет более сложное строение, однако она отличается удобством и универсальностью. Приточные и вытяжные каналы можно расположить в любом месте квартиры и выставить на нужном режиме, они будут эффективно работать как зимой, так и летом.

Направление воздушного потока

Вентиляционные системы классифицируются также в зависимости от направления воздушного потока. По этому признаку они подразделяются на приточные и вытяжные конструкции. Как следует из названия, приточные детали отвечают за поступление свежего воздуха в помещение, а вытяжные – за вывод загрязнённых масс через вентиляцию.

Устройства, входящие в систему вентиляции, также подразделяются в зависимости от направления, которое они придают воздушному потоку.

Местная и общеобменная вентиляционная система

Это два класса, которые друг от друга отличаются отводом отработанного воздуха из локального объема или из общего. Отсюда и различия в разветвленности воздуховодов.

Местная вытяжная вентиляция

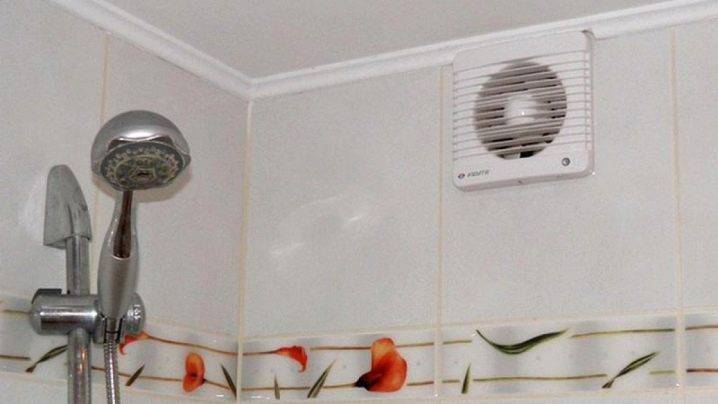

Примером местной вытяжной вентиляции может служить обычная кухонная вытяжка с естественной тягой или механической. То есть, основное назначение этой разновидности – удалять воздух с определенного небольшого участка помещения. В производственных цехах такую вентиляцию используют над сварочными столами, в лабораториях над поверхностями, где работают с химическими препаратами.

Кухонная вытяжка, как тип местной вентиляции

Статья по теме:

Общеобменная вентиляция

Общеобменная вентиляция – это все системы и схемы, которые были описаны в других разделах. То есть, с ее помощью производится отвод отработанного воздуха, насыщенного неприятными запахами, повышенной влажностью, пылью и другими негативными факторами.

Зональная вентиляция: виды

Это достаточно специфическая система с несколькими направлениями в применении. В чем же особенность видов системы?

Местная приточная вентсистема доставляет чистый воздух к конкретным рабочим местам, понижает температуру в заданной зоне. С помощью такого притока воспроизводят воздушные перегородки или меняют направления воздушных потоков.

Профессионально составленная схема простой вентиляции

Общеобменная приточка ассимилирует избыток тепла и влаги, разбавляет вредные испарения, которые не удалились зональной вытяжкой. Если поступающий воздух недостаточно прогрет, то устанавливают нагреватель. Такие системы работают там, где нужно обеспечить циркуляцию во всем помещении или в большей его части.

Местную вытяжку используют для отвода отработанных и загрязненных воздушных потоков из определенных мест

Ее используют в производственных цехах, развлекательных центрах, там, где важно, чтобы угарные газы, пыль, дым не попадали в другие помещения. В качестве оборудования вытяжной системы используют:

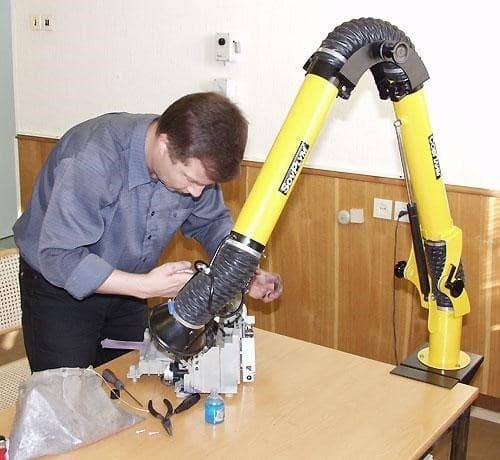

• бортовые отсосы;
• зонты;
• завесы;
• кожухи;
• шкафы.

Общеобменная вытяжка – вытяжная установка с мощным вентилятором, удаляющая отработанные воздушные массы из тех помещений, где она установлена.

Конструкции вентиляционных систем различаются наличием каналов для воздухообмена и без него, когда устройства встраиваются (стеновые, оконные). Бесканальными системами, в основном, исправляют некорректную работу естественной вентиляции в квартирах. Канальную устанавливают в коттеджах, производственных помещениях, офисах. Воздух передвигается по каналам, состоящим из воздуховодов и фасонных изделий.

Естественная и механическая

Полезно более глубоко рассмотреть различия устройства природной и механизированной вентиляции. В любом случае, сначала нужно просчитать интенсивность воздухообмена, выяснить, какое должно быть сечение у воздушных каналов. Принято считать, что естественный тип вентиляции более комфортен для людей. Кроме того, ограничение скорости потока позволяет почти не опасаться сквозняков. А именно этот фактор и является «инициатором» для многих респираторных заболеваний.

Общее между естественным и механическим движением воздуха то, что надо подумать о перетоке его внутри дома или крупного здания. Обычно подобная цель достигается за счет монтажа в дверях на желаемой траектории потока специальных решетках. Профессионалы полагают, что наиболее грязное место должно продуваться в последнюю очередь. Для жилого дома такой зоной оказывается санитарный узел; ему предшествует кухня.

Если вариант с решеткой не годится, можно оставить разрыв от нижней части двери до пола. Его величина должна быть однородной – не менее 2 см по всей длине, независимо от вида напольного покрытия и предназначения соединяемых проемом комнат. Когда решетки (зазора) нет, никакие вложения в вентиляционную систему не оправдаются. Если в ванной работает вытяжка, прирост давления усложнит открытие двери

Важно: при учете естественного потока воздуха во внимание нужно принять и ту его часть, которая пробирается через щели и отверстия во внешних стенах, в других конструкциях

Если установлены деревянные неплотные окна (а они еще остались во многих местах), за час через 1 кв. м поверхности их пройдет внутрь до 20 кг воздуха. В частных домах и квартирах, площадь которых не превышает 150 кв. м, этого бывает достаточно для удовлетворения гигиенических нужд. Особенно если учесть, что некоторый приток идет через неплотные стыки на дверях и даже сквозь стены. Если комнаты остеклены современными пластиковыми, алюминиевыми окнами, они гораздо герметичнее. Но тут уже надо вводить поправки на интенсивность проветривания и микропроветривания в соответствии с документацией производителя.
