Дефлекторы для вентиляции: изготовление, устройство, расчет турбодефлектора

Разновидности изделий

По виду колпака

Дефлекторы на трубу различаются видом своей «верхушки». Они бывают:

  1. плоскими;
  2. полукруглыми;
  3. с крышкой;
  4. с двускатной щипцовой крышей.

Первые чаще всего применяются на домах, построенных в стиле модерн. Вторые характерны для современных построек. Элементы с щиповой крышей лучше всего защищают дымоход от снега.

Материалом для дымников в основном служит оцинкованное железо, реже используется медь. В настоящее время все больше входят в моду изделия, которые покрываются жароустойчивым полимером или эмалью. В дефлекторах для вентиляционных труб, по которым не проходит нагретый воздух, применяются колпаки из пластика.

Как рассчитать статический дефлектор

При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и набросать эскиз будущего изделия. Исходить нужно из внутреннего диаметра дымоотводящей трубы.

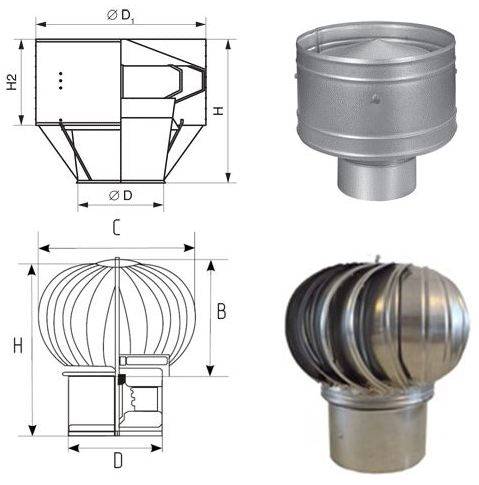

На фото показана зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхнего — на 1,5, высоты диффузора — также на 1,5, высоты конуса, в том числе и обратного, высоты самого зонта— на 0,25, захода трубы в диффузор — на 0,15

Для стандартного устройства параметры можно подобрать по таблице:

Таблица позволит подобрать размеры дефлектора без выполнения расчетов. Но если подходящих размеров в ней нет, придется все-таки вооружиться калькулятором или найти соответствующую программу в интернете

При изготовлении дефлектора с индивидуальными параметрами для определения размеров используют и эти специальные формулы: • Dдиффузора = 1.2 х dвн. трубы; • H = 1,6 x dвн. трубы; • Ширина крышки = 1,7 x dвн. трубы.

Узнав все размеры можно рассчитать развертку конуса зонта. Если известен диаметр и высота, то диаметр круглой заготовки, легко рассчитать с применением теоремы Пифагора:

R = √(D/2)² + H²

Теперь предстоит определить параметры сектора, который впоследствии будет вырезан из заготовки.

Длина полного круга в 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Из разности этих длин определяют длину дуги сегмента (Х). Для этого составляют пропорцию:

L/360⁰ = Lm/Х

По ней вычисляют искомый размер: Х= 360 х Lm/ L. Полученное значение Х вычитают из 360⁰ — это и будет размером вырезаемого сектора.

Так, если высота дефлектора должна равняться 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина по окружности Lm = 218.7 х 2 х 3.14 = 1373 мм. Нужный конус будет иметь длину окружности 280 х 3.14 = 879 мм. Отсюда 879/1373 х 360⁰ = 230⁰. Вырезаемый сектор должен иметь угол 360 – 230 = 130⁰.

Когда нужно вырезать заготовку в виде усеченного конуса предстоит решить более сложную задачу, т.к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет выполняют на основе все той же теоремы Пифагора. Полную высоту находят из пропорции:

(D – Dm)/ 2H = D/2Hp

Откуда вытекает, что Hp = D x H / (D-Dm). Узнав эту величину, рассчитывают параметры заготовки для полного конуса и вычитают из нее верхнюю часть.

При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, путем несложных вычислений просто определить радиус внешний и внутренний (в случае усеченного конуса) а затем исходный угол и длину образующей кривой

Допустим, требуется усеченный конус, у которого Н = 240 мм, диаметр у основания 400 мм, а верхний круг должен иметь диаметр 300 мм.

  • Полная высота Hp = 400 х 240/ (400 – 300) = 960 мм.
  • Внешний радиус заготовки Rz = √(400/2)² + 960² = 980.6 мм.
  • Радиус меньшего отверстия Rm = √(960 – 240)² + (300|2)² = 239 мм.
  • Угол сектора: 360/2 х 400/980.6 = 73.4⁰.

Остается вычертить одну дугу радиусом 980.6 мм и вторую — радиусом 239 мм из той же точки и провести радиусы под углом 73.4⁰. Если запланировано состыковывать края внахлест, то добавляют припуски.

Самостоятельная сборка дефлектора

Сначала заготавливают лекала, затем раскладывают их на листе металла и вырезают детали с использованием специальных ножниц. Корпус сворачивают, скрепляют края заклепками. Дальше крепят между собой верхний и нижний конусы, используя для этого кромку первого т.к. она больше и в ней можно вырезать в нескольких местах специальные крепежные надрезы шириной около 1.5 см, а затем загнуть их.

Собрать простой дефлектор несложно но если установке подлежит устройство ротационного типа придется иметь дело со множеством деталей

Перед сборкой в нижнем конусе устанавливают 3 стойки, равномерно распределив их по периметру и используя для этого шпильки с резьбой. Для соединения зонта с диффузором на последнем крепят заклепками петли из металлических полосок. Стойки ввинчивают в петли и для большей надежности выполняют фиксацию гайками.

Далее, выполняют работы по монтажу изготовленного собственноручно дефлектора на дымоход газового или другого типа котла. Собранное устройство помещают на трубу и закрепляют с использованием хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.

Особенности подбора

Конструкция колпаков не сложная, но, несмотря на это, покупателям стоит обратить внимание на такие моменты:

  • материал, из которого дефлектор изготовлен;
  • как работает;
  • учесть все особенности прибора.

Так же выбор осуществляется с учетом:

при наличии небольшой тяги или ее полного отсутствия следует выбирать насадки ротационные или в виде флюгера;
приобретая крутящуюся насадку стоит знать, что недорогие устройства работают с применением открытой втулки, которая в зимний период замерзает, рекомендуют обращать внимание на те, что имеют закрытый шарнир;
колпаки в виде буквы Н, прекрасно подойдут для местностей, в которых присутствуют сильные ветра.

Динамические колпаки подходят для всех видов местности, но их необходимо с периодичностью обслуживать.

Установка

Процесс монтажа несложен, но следует помнить, что не все действия осуществляются непосредственно на крыше, так как соединить колпак и основание устройства следует заранее, для удобства. Итак, монтаж состоит:

  • из установки прибора на входной парубок и его закрепления на нем, делается это специальным крепежом или болтами. Во втором случае потребуется просверлить входные отверстия для них;
  • закрепления хомутами или кронштейнами воронки диффузора;
  • размещения колпака на диффузор.

Два последних действия проводятся до установки устройства на вентиляционный ход.

Специалисты в области монтажа подобных конструкции, рекомендуют следовать некоторым советам:

  • Устанавливается устройство как на прямую, так и на скатную поверхности крыши, дымоходы и вентиляцию. Выбор места зависит напрямую от цели, для которых будет использоваться.
  • Если поверхность скатная, то устанавливать необходимо на самой верхней точке, на плоской перед монтажом учитывают возможную высоту снежного покрова и размещают выше. Рекомендуют устанавливать уровень не менее 18 см.
  • Во избежание потерь тепла в холодный период, возможно установить специальные задвижки для жилых помещений и регулируемые воздухозаборы для нежилых объектов.

Устанавливая прибор на дымоход следует помнить, что он автоматически удлиняет его высоту.

Турбодефлектор

Часто возникающей проблемой при строительстве газоотводящих каналов считается слабый уровень тяги. Некорректная циркуляция приводит к тому, что воздух из здания не выходит наружу. Дым от котла также способен попадать внутрь помещения. Чтобы избавиться от пробелмы нужно поставить на дымоход или вентилирующую конструкцию турбодефлектор.

Рассматриваемый элемент больше подходит для систем с естественным методом вентилирования. Прибор включает в себе несколько компонентов. Его структура включает в себе головку с лопастями, монтированную на основание посредством специальных подшипников, обладающим нулевым показателем сопротивления. Такая структура прибора позволяет ему крутиться со стабильной скоростью. Это свойство характерно даже для работы в условиях порывистого ветра.

Прибор имеет довольно интересный принцип действия. Потоки воздушных масс, направленные на лопасти, сдвигают с места головку изделия. Это приводит к разряжению среды внутри канала и улучшает показатели тяги. Чтобы турбодефлектор начал работать скорость движения ветра должна быть не меньше 0.5 м/с. Отзывы потребителей свидетельствуют о более высокой эффективности данного прибора, чем у его аналогов.

Принцип работы турбодефлектора

Ключевое свойтсво турбо дымоходов состоит в том, что вектор вращения головки прибора не меняется. С какой бы стороны не шли потоки воздуха, прибор крутиться в одном направлении

Это важно при создании отводящих конструкций газовых котлов и колонок. Даже при сильном воздействии ветра огонь в агрегате не погаснет

Ротационные дефлекторы могут быть поставлены на каналы с разным сеченем.

Их ставят на основания такой формы:

  • плоской квадратной;
  • квадратной;
  • круглой.

Купить турбодефлектор можно для создания дымоходов котлов или вентилирующих конструкций. Турбину применяют как для жилых зданий, так и для промышленных сооружений. В сельском хозяйстве рассматриваемый прибор применяют для отведения газов и паров воды. Его также используют для экономии электрической энергии. Это позволяет сильно снизить энергетические издержки. Турбо вентиляция также годится для сооружений различных спортивных комплексов и бассейнов.

Рассматриваемые приборы с размером от одиннадцати до двадцати сантиметров ставят для модернизации вентилирующих конструкций погребов или ангаров. Для комнат с площадью до пятидесяти квадратных метров нужны турбодефлекторы от двадцати до тридцати двух сантиметров. Изделия с размером до шестидесяти восьми сантиметров применяют для больших зданий. Например, многоквартирных домов, складов и т. д.

Лучшие турбодефлекторы

Турбодефлектор металлический оцинкованный, D 100 мм

Производство Россия, модель изготавливают из качественной оцинкованной стали толщиной в 0,45 мм, что делает ее легкой. Таким образом лопасти изделия вращаются даже при малейшем потоке ветра, увеличивая естественную тягу в вентиляционных тоннелях до 20%. За счет использования качественных материалов при изготовлении, срок эксплуатации достигает 15 лет. Конструкция прекрасно защищает от попадания природных осадков, мусора в вентиляцию.

Турбодефлектор металлический оцинкованный, D 100 мм
Достоинства:

  • внешний вид;
  • эффективно работает, независимо от того в какую сторону дует ветер;
  • долгий период эксплуатации;
  • легко устанавливается;
  • прекрасно работает даже при больших минусах на улице;
  • для работы на требуется дополнительная энергия.

Недостатки:

цена высокая.

Дефлектор крышный/ТД-150

Производителем турбодефлектора ТД-150, является Россия, используется модель на крышах жилых помещений, производствах, гаражах, подвалах, туалетах, количество устанавливаемых колпаков зависит от площади объекта. Устройство идеально подойдет, как дымовая насадка для дымоходных систем. В качестве материала для изготовления используют оцинкованную или нержавеющую сталь. Благодаря установке турбодефлектора тяга вентиляционных систем увеличивается до 20%, для получения более качественной работы устройства, рекомендуют устанавливать на трубы вентиляционных каналов, расположенных слегка под наклоном.

Дефлектор крышный/ТД-150
Достоинства:

  • вид устройства довольно симпатичный;
  • работает тихо, но эффективно;
  • металл из которого изготавливают;
  • увеличение тяги на 20%;
  • хорошая защита шахт от различного мусора и осадков.

Недостатки:

  • небольшие габариты;
  • высокая цена.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Вентиляционный турбодефлектор D160 изготовлен в России производителем Нанотурбодефлектор.

Материалом изготовления является АБС-пластик. Его преимущественные характеристики – стойкость к атмосферным условиям, смене температурного режима, возможность установки даже для регионов с экстремальными погодными условиями, УФ-стабилизация. Материал также отличается ударопрочностью.

Конструкция довольно легкая, вес – чуть более 1 кг, при этом достаточно сбалансированная и прочная. За последнее отвечают специальные крепления и многочисленные ребра жесткости.

Прибор сконструирован так, что влага не при каких обстоятельствах не попадает на подшипники устройства.

Установочный диаметр дефлектора  – 160 мм.

Стоимость: 2550 руб.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик
Достоинства:

  • Высокая производительность;
  • Турбина вращается ровно;
  • Прибор можно использовать даже при суровых климатических условиях;
  • Не боится падений, механического воздействия;
  • Качественные подшипники обеспечивают бесшумное вращение.

Недостатки:

Нет, если не сравнивать прочностные характеристики пластика и металла/стали.

Турбодефлектор, оцинкованный металл, ERA ТД-250 8017

Элемент вытяжной конструкции, подключаемый к круглому воздуховоду, установочный диаметр доступен разный, чем он больше, тем выше стоимость. Производитель – компания ERA.

Указанную модель можно приобрести за 4400 руб.

Турбодефлектор, оцинкованный металл, ERA ТД-250 8017
Достоинства:

  • Стильный внешний вид за счет нетипичной окраски;
  • Возможность установки как для жилых домов, заведений общепита, так и на промышленных предприятиях, цехах, складах;
  • Надежно закрывает шахту от попадания инородных предметов и пыли извне.

Недостатки:

Не отмечено.

Дефлекторы устройства, которыми не стоит пренебрегать, так как благодаря им предусмотренная вентиляция будет справляться с задачами более эффективней. Как правило, монтаж приспособлений — дело несложное, сделать это можно самостоятельно или прибегнув к помощи специалиста.

Область использования

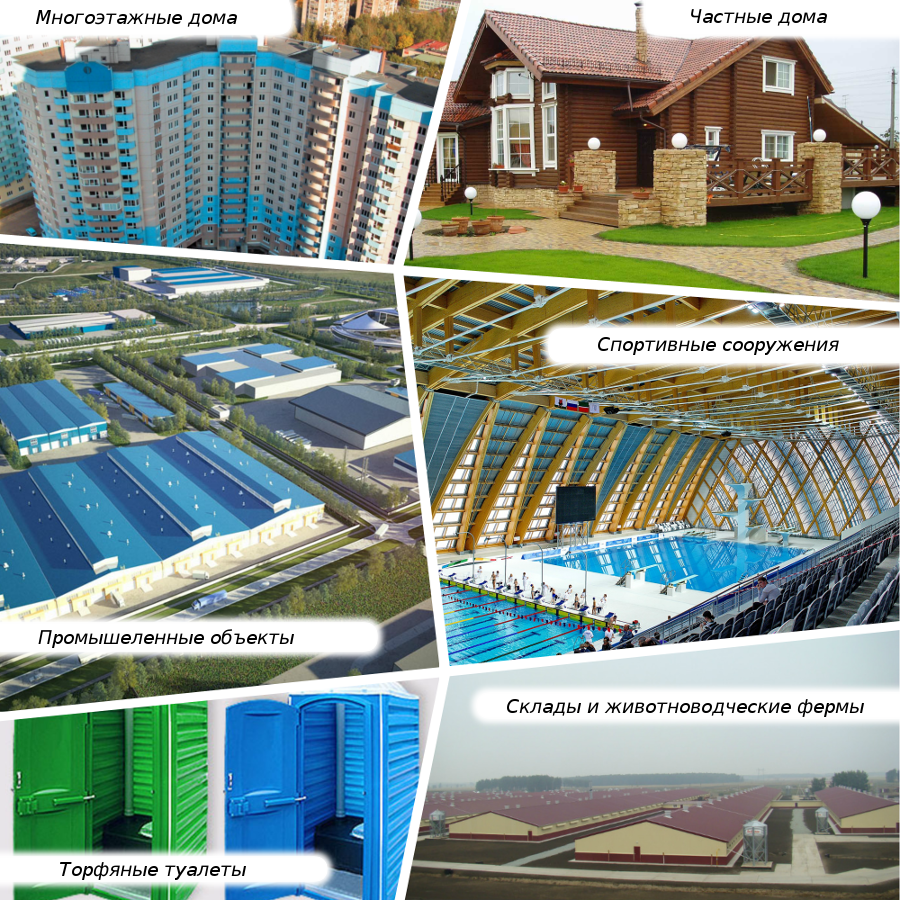

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

  1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
  2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
  3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
  4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства. Кол-во блоков: 18 | Общее кол-во символов: 23820 Количество использованных доноров: 6 Информация по каждому донору:. Кол-во блоков: 18 | Общее кол-во символов: 23820 Количество использованных доноров: 6 Информация по каждому донору:

Кол-во блоков: 18 | Общее кол-во символов: 23820 Количество использованных доноров: 6 Информация по каждому донору:

  1. http://ventkam.ru/ventilyatsiya/rotatsionnyj-deflektor: использовано 3 блоков из 7, кол-во символов 2861 (12%)
  2. https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html: использовано 3 блоков из 6, кол-во символов 2191 (9%)
  3. https://oventilyacii.ru/ventilyaciya/deflektor.html: использовано 4 блоков из 6, кол-во символов 6964 (29%)
  4. http://www.stroy-podskazka.ru/ventilyaciya/montazh-turbodeflektora/: использовано 3 блоков из 5, кол-во символов 6282 (26%)
  5. https://proventilation.ru/ventilyatsiya/turbodeflektor-svoimi-rukami: использовано 1 блоков из 5, кол-во символов 2510 (11%)
  6. http://ProRoofer.ru/aksessuary/turbodeflektor-dlya-ventilyacii-svoimi-rukami.html: использовано 3 блоков из 8, кол-во символов 3012 (13%)

Назначение дефлектора цаги

По законам физики теплый или горячий воздух имеет меньший вес, чем холодный. В отопительной системе дым, поднимающийся от горящих дров, имеет высокую температуру. Сверху в дымовом канале находится холодная масса воздуха, которая под действием тяжести опускается, а горячий дым поднимается. Таким образом, возникает воздухообмен или тяга. На своем пути холодный поток создает противодействие горячему дыму.

Оголовок предназначен для снижения давления холодного воздуха и рассечения потока. Что такое дефлектор можно понять, если перечислить все выполняемые им функции:

  • защищает отверстие дымохода от листьев, снежных заносов, атмосферной влаги, других случайных предметов;
  • усиливает действие принудительной вытяжки;
  • о тягу в дымоотводе или вентканале;
  • уменьшает возможность возникновения обратного потока угарного газа, направленного внутрь помещения.

Тяга играет основную роль в процессе горения топлива и отведения дыма и газов. Если увеличить этот показатель, то коэффициент полезного действия очага увеличится на 17–20%. Это значит, что использование отопительного агрегата происходит в экономичном режиме и перерасхода дров, угля или газа не происходит.

Некоторые дефлекторы выполнены в виде цаг ротационного действия. Их отличие в том, что центральная деталь вращается, от этого происходит сильную разреженность воздуха, что позволяет вытягивать из жерла топки большую часть продуктов горения. Если такой ротационный дефлектор ставится на конец вентиляционной вытяжки, то они могут служить в качестве принудительной вытяжки или усиливать работу уже существующей. Дефлектор рассекает воздушный поток над трубой, тем самым создавая на выходе из дымохода область низкого давления, куда стремится нагретый дым.

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

  1. Плоское
  2. Полукруг
  3. С крышкой
  4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

  • Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
  • Устройство Григоровича
  • «Дымовой зуб»
  • Круглый дымник «Воллер»
  • Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

  • Патрубок (входной)
  • Каркас
  • Диффузор
  • Зонтик
  • Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

  1. На картоне чертим развертку главных деталей.
  2. Переносим выкройки на металл и вырезаем отдельные детали.
  3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
  4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
  5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

  • Резиновая или деревянная киянка
  • Молоток
  • Брусок
  • Зажимы
  • Ножницы для работы с металлом
  • Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

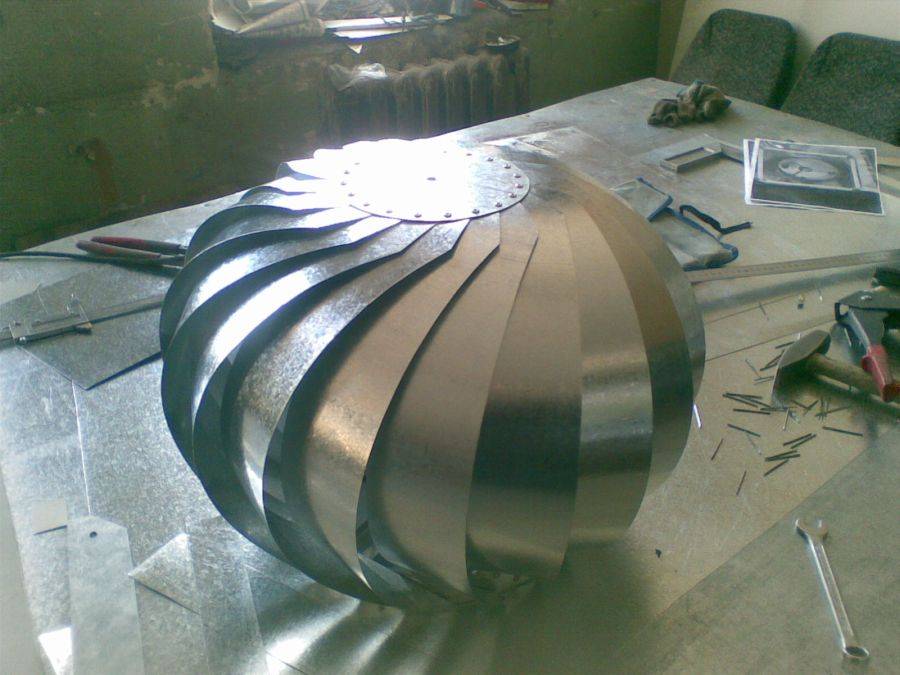

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

  • держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
  • не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
  • имеет простую и понятную конструкцию;
  • практически не закоксовывается и не засоряется, довольно просто очищается;
  • по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

  • при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
  • на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
  • при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

  • сложное тело вращения;
  • в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
  • при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
  • открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
  • модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
  • не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

  • обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
  • не склонен к обмерзанию и засорению изнутри;
  • образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

  • при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
  • имеет довольно сложные конструктивно-технологические параметры;
  • не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
