Понятие вентиляционных каналов
Воздуховоды представляют собой конструкционную систему из труб разного диаметра и сечения, которые соединяются с помощью фасонных составных частей
При производстве принимается во внимание вес оцинкованной стали в воздуховоде. Калькулятор для расчета площади круглого сечения учитывает диаметр трубы, а в прямоугольном изделии важными критериями являются длина и ширина
Значение умножается на длину, и высчитывается объем пропускаемого воздуха.
Подбираются отводные каналы с учетом конструктивных особенностей, расчетных требований, санитарных и строительных нормативов. Небольшие воздуховоды делаются из оцинковки 0,5—0,6 мм, а отводы большого сечения изготавливаются из листов толщиной 0,7—1,0 мм. Различают следующие типы вентиляции в зависимости от показателя внутреннего давления:
- Класс Н — нормальное давление. Применяется в системах вентилирования и отвода дыма. Требования к герметичности предъявляются минимальные, предусматривается определенный процент потерь при транспортировке воздушных масс.
- Класс П — плотный вид. Устраивается при давлении атмосферы в каналах свыше 0,6 кПа. Соединительные швы герметизируются, производится замковое соединение.
Назначение изделий
Промышленное производство нуждается в перемещении газовых, аэрозольных смесей или воздушных потоков. Для этих целей вентиляционные отводы изготавливаются по строительным нормам и соответствуют требуемым стандартам. Применяются унифицированные соединительные вставки, повороты и разветвления, изготовленные в заводских условиях с имеющимся сертификатом качества. Вентиляционные короба используются:
- при устройстве вентиляции;
- для отведения дыма соответствующей температуры;
- в случае перемещения газовых потоков на производственный участок.
Преимущества оцинковки
Соединительные элементы изготавливаются из оцинковки. При этом допускается применение черной стали толщиной 0,4—1,2 мм. Изготовление оцинкованных воздуховодов из стали предусматривает большое количество типоразмеров. Сеть воздуховодов конструируется из унифицированных составных элементов и узлов ответвления. Оцинкованная сталь используется, поскольку имеет немало преимуществ:
- Навесное оборудование эксплуатируется до 20 лет с сохранением качества и без изменения внешнего вида. Трубопроводы сопротивляются коррозии.
- Во время монтажа экономятся средства на окраску, изделия устанавливаются без использования грунтовочного защитного слоя. Наружные воздуховоды стойко переносят воздействие солнца и атмосферных осадков. Изделия не нуждаются в окраске благодаря привлекательности металла.
- Листы при изготовлении гнутся и штампуются без нарушения внешнего оцинкованного покрытия. Слой остается неотделимым, сколы и трещины не наблюдаются.
- Материал считается экологически чистым и не оказывает вредного влияния на здоровье.
- Стоимость оцинкованных воздушных коллекторов ниже таких же изделий из нержавейки и других материалов.
- Воздуховоды отличаются прочностью и малым показателем аэродинамического сопротивления.
- Монтаж осуществляется просто. После установки и в процессе работы трубопровод не требует сложного ухода. Внутренняя гладкая поверхность не способствует загрязнению стенок.
- При пожаре материал не горит, отличается высоким пределом огнестойкости. Каналы устанавливаются в строениях различной степени пожарной опасности.
- Легкость материала облегчает транспортировку и снижает затраты на перевозку.
- Воздушные трубопроводы выполняются прямоугольного и круглого сечения. Каждый из этих видов отличается преимуществами и недостатками. При монтаже предусматриваются различные соединения отрезков трубы межу собой.
Цены на изготовление
Нержавейка 0,5мм | Цена/руб |
---|---|
Воздуховод (кр. / AISI 430) | 2870 p. |
Фасонка (кр. / AISI 430) | 2700 р. |
Нестандарт (кр. / AISI 430) | 3500 р. |
Металл 0,7мм | Цена/руб |
Спиралка (кр.) | 1 020 р. |
Возд. прямошовный (кр.) | 1 460 р. |
Металл 0,8мм | Цена/руб |
Спиралка (кр.) | 1 135 р. |
Возд. прямошовный (кр.) | 1 650 р. |
Металл 0,9мм | Цена/руб |
Спиралка (кр.) | 1 300 р. |
Возд. прямошовный (кр.) | 1 900 р. |
Металл 1,0мм | Цена/руб |
Спиралка (кр.) | цена по запросу |
Возд. прямошовный (кр.) | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
Ф (мм) L=1250мм | 0,5 мм | 0,7 мм |
---|---|---|
100 | 432 ₽ | 573 ₽ |
125 | 540 ₽ | 717 ₽ |
140 | 605 ₽ | 803 ₽ |
150 | цена по запросу | цена по запросу |
160 | 691 ₽ | 917 ₽ |
180 | 778 ₽ | 1 032 ₽ |
200 | 864 ₽ | 1 147 ₽ |
225 | 972 ₽ | 1 290 ₽ |
250 | 1 080 ₽ | 1 433 ₽ |
280 | 1 210 ₽ | 1 605 ₽ |
315 | 1 361 ₽ | 1 806 ₽ |
355 | 1 533 ₽ | 2 035 ₽ |
400 | 1 728 ₽ | 2 293 ₽ |
450 | 1 944 ₽ | 2 580 ₽ |
500 | 2 160 ₽ | 2 867 ₽ |
560 | цена по запросу | цена по запросу |
630 | цена по запросу | цена по запросу |
710 | цена по запросу | цена по запросу |
800 | цена по запросу | цена по запросу |
900 | цена по запросу | цена по запросу |
1000 | цена по запросу | цена по запросу |
1120 | цена по запросу | цена по запросу |
1250 | цена по запросу | цена по запросу |
1400 | цена по запросу | цена по запросу |
1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
Ф (мм) L=1250мм | 0,8 мм | 0,9 мм |
---|---|---|
100 | 648 ₽ | 746 ₽ |
125 | 717 ₽ | 933 ₽ |
140 | 803 ₽ | 1 045 ₽ |
150 | цена по запросу | цена по запросу |
160 | 917 ₽ | 1 194 ₽ |
180 | 1 032 ₽ | 1 343₽ |
200 | 1 147 ₽ | 1 492 ₽ |
225 | 1 290 ₽ | 1 679 ₽ |
250 | 1433 ₽ | 1 865 ₽ |
280 | 1 605 ₽ | 2 089 ₽ |
315 | 1 806 ₽ | 2 350 ₽ |
355 | 2 035 ₽ | 2 649 ₽ |
400 | 2 293 ₽ | 2 985 ₽ |
450 | 2 580 ₽ | 3 358 ₽ |
500 | 2 867 ₽ | 3 731 ₽ |
560 | 3 211 ₽ | 4 178 ₽ |
630 | 3 612 ₽ | 4 701 ₽ |
710 | 4 071 ₽ | 5 298 ₽ |
800 | 4 587 ₽ | 5 969 ₽ |
900 | 5 160 ₽ | 6 715 ₽ |
1000 | 5 733 ₽ | 7 461 ₽ |
1120 | 6 421 ₽ | 8 357 ₽ |
1250 | 7 167 ₽ | 9 327 ₽ |
1400 | цена по запросу | цена по запросу |
1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные нерж. AISI 430
Цены в таблице с учетом НДС 20%
Ф (мм) L=1250мм | 0,5 нерж. |
---|---|
100 | 1 127 ₽ |
125 | 1 409 ₽ |
140 | 1 578 ₽ |
150 | цена по запросу |
160 | 1 803 ₽ |
180 | 2 029 ₽ |
200 | 2 254 ₽ |
225 | 2 536 ₽ |
250 | 2 818 ₽ |
280 | 3 156 ₽ |
315 | 3 550 ₽ |
355 | 4 001 ₽ |
400 | 4 508 ₽ |
450 | 5 072 ₽ |
500 | 5 635 ₽ |
560 | цена по запросу |
630 | цена по запросу |
710 | цена по запросу |
800 | цена по запросу |
900 | цена по запросу |
1000 | цена по запросу |
1120 | цена по запросу |
1250 | цена по запросу |
1400 | цена по запросу |
1500 | цена по запросу |
Проверка герметичности воздуховодов
Осуществляется при запуске новой системы или резком снижении эффективности существующей. Наиболее частая причина появления утечек воздуха – нарушение герметичности стыков. Устраняется повторным нанесением герметика.
Самый простой способ проведения проверки – визуальный. Однако при наличии разветвленной системы со скрытыми участками, при сооружении систем в уникальных зданиях или с повышенными требованиями к герметичности он не подходит и необходима инструментальная проверка расхода воздуха и статического давления с задымлением нагнетаемого воздуха и применением переносных вентиляторов.
Элементы системы вентиляции
Вентиляционная магистраль — это всегда сложная конструкция, состоящая из многочисленных элементов, позволяющих:
- менять направление контура в зависимости от конфигурации помещений;
- обходить выступы;
- соединять несколько контуров в единую сеть.
Отводы и короба
Основные элементы воздуховода, задающие его направление — короба и отводы. Первые прокладывают путь по прямой линии, вторые изменяют геометрию контура под углом в 15⁰, 30⁰, 45⁰, 60⁰ или 90⁰.
Другие фасонные элементы
Вентиляция представляет собой сложную и разветвлённую сеть каналов, смонтировать которую без соответствующих элементов проблематично. Такие комплектующие принято называть фасонными изделиями.
К их числу относятся:
- Переходники, соединяющие между собой контуры различных диаметров — конфузоры и диффузоры. Первые сужают магистраль, вторые расширяют.
- Тройники и воротниковые врезки, обеспечивающие примыкание друг к другу двух магистралей.
- Крестовины, служащие для пересечения двух перпендикулярных воздушных потоков.
- S-образные переходники (утки), соединяющие два контура, не совпадающие по оси и/или сечению.
- Круглые ниппели и муфты, соединяющие между собой два круглых короба. Первые вставляются вовнутрь, вторые одеваются поверх труб.
- Заглушки, устанавливаемые на торцах контура.
- Зонт крышный, предотвращающий попадание атмосферных осадков в вентиляционную шахту.
- Приточные и вытяжные решётки и другие фасонные части.
Что лучше и где применяют?
Защитный слой цинка противостоит разрушительному влиянию открытого воздуха, влаги и ультрафиолета. Поэтому вентканалы из оцинковки активно используются как внутри помещений, так и на улице для обустройства систем:
- естественной и принудительной вентиляции,
- кондиционирования;
- аспирации (отведения мелких частиц, содержащихся в воздухе);
- дымоудаления (отведения продуктов горения);
- отвода отработанных газов;
- транспортировки газовых смесей, очистителей и увлажнителей воздуха.
При принятии решения о применении того или иного вида воздуховодов следует руководствоваться особенностями эксплуатации будущей конструкции:
- Прямоугольные воздуховоды используются с целью экономии пространства небольших преимущественно жилых или служебных помещений (частных домов, квартир или офисов).
- Для аспирации и транспортировки вредных газов подходят трубы круглого сечения со сварным типом шва, обеспечивающие максимальную скорость движения воздуха и полную герметичность корпуса.
- В промышленности предпочтение отдаётся круглым формам, характеризуемым и наибольшей эффективностью и минимальной стоимостью.
Нормативные расстояния
Крепление воздушных каналов производится к разным поверхностям:
- потолочная плита
- потолочные фермы или несущие элементы, закрепленные на них
- стены
- пол
При установке системы необходимо соблюдать следующие нормативы:
- расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
- расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
- от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
- расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
- все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания
Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.
Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.
Фасонные элементы
Стандартные унифицированные соединители служат для устройства воздухопровода требуемой конфигурации. Иногда круглые сечения соединяются с прямоугольными, при этом требуется разветвление на две или больше трасс.
К стыковочным участкам предъявляются повышенные требования, поскольку они располагаются в зонах повышенной турбулентности (на поворотах или диаметральных переходах) и несут повышенную нагрузку. Любое изменение геометрии воздуховода осуществляется с помощью фасонных элементов. Используются стандартные виды:
- круглые и прямоугольные отводы для поворотов направления трассы, выпускаются на 15, 30, 45, 60 и 90°;
- переходы с одного диаметра трубы на другой;
- тройники обеспечивают разветвление линий и соединение двух воздуховодов в одну линию;
- круглый ниппель используется для соединения отрезков трубопровода (вставляется внутрь);
- муфта соединяет участки круглой трубы и надевается поверх стыка;
- прямоугольная врезка применяется для примыкания двух линий под углом;
- крестовина соединяет прямоугольные и круглые воздуховоды под углом 90°;
- утка (S-образный элемент) служит для соединения линий, не совпадающих по плоскости или оси, существуют варианты для объединения труб разного диаметра;
- заглушка ставится на конце канала и закрывает его герметично.
Что лучше и где применяют
Универсальность конструктивных решений позволяет применять стальные изделия для внутреннего и внешнего оформления зданий.
Оцинкованные трубопроводы используются для:
- систем вентиляции (естественного течения воздуха и принудительного);
- дымоходов на крышу;
- комплексов кондиционирования;
- систем аспирации, т.к. позволяют выводить частицы пыли из воздуха;
- организации комплекса по отводу газов и продуктов горения;
- транспортирования газов, смесей для очистки и увлажнения воздуха.
При подборе стальных изделий необходимо учитывать функциональное назначение и расположение воздуховода. Трубы с прямоугольной конфигурацией рекомендованы для жилых и общественных зданий.
Для конструкций, которые проходят снаружи строений, а также прокладываются для перемещения газовых составов, выполнения аспирации на промышленных производствах оптимальны воздуховоды с круглой формой сечения и сварочной обработкой швов. Конструктивные решения должны обеспечивать высокую скорость транспортировки воздушных масс и максимальную герметичность.
Виды воздуховодов из оцинковки
Разнообразие оцинкованных воздуховодов обусловлено рядом технических характеристик, которыми наделяются изделия в процессе производства. Так выделяют следующие виды изделий:
- По форме поперечного сечения: прямоугольные или круглые.
- По типу шва: сварные и фальцевые.
- По направлению шва: спирально-навивные и прямошовные.
Прямоугольные и круглые
Стальной воздуховод круглый | Стальной воздуховод прямоугольный | |
Аэродинамика | Равномерное распределение воздуха и, как следствие, улучшенная аэродинамика. | Высокое аэродинамическое сопротивление |
Скорость перемещения воздушной массы | Высокая. | Низкая. При больших размерах контура требуется принудительная циркуляция воздуха. |
Коэффициент шума | Хорошие шумопоглащающие свойства из-за отсутствия эффекта турбулентности. | Требуется качественная звукоизоляция. |
Требования к уходу | Высокая скорость движения воздуха предотвращает оседание частиц грязи и пыли в трубопроводе. | Требует проведения периодической очистки трубопровода. |
Расчётные данные | Форма сечения затрудняет проведение расчёта данных по площади конструкции. | Прямоугольная конфигурация облегчает проведение расчётов. |
Монтаж | Изделия легче и не требуют усиленных креплений. Экономия времени и низкие трудозатраты. | Тяжесть конструкции требует обустройства надёжных фиксаторов. |
Стоимость | Дешевле в среднем на 30%. Минимальные затраты на перевозку, хранение, монтаж и теплоизоляцию. | В виду высокой эстетичности отпадают затраты на маскировку и декорирование магистрали. |
Прямошовные и спирально-навивные
Прямошовные изготавливаются путём загиба листа оцинкованной стали в круглую или прямоугольную трубу. Такая технология удешевляет продукцию, но она же ограничивает её длину, что увеличивает количество соединительных элементов трубопровода.
Спирально-навивные (спирально-замковые или спирально-сварные) воздуховоды скручиваются из тонкой металлической ленты. При этом шов идёт по спирали и играет роль ребра жёсткости, что увеличивает прочность трубы, а при использовании метода сварки обеспечивает её герметичность.
Спирально-навивные воздуховоды характеризуются:
- меньшим весом;
- повышенной герметичностью;
- небольшим количеством стыковых элементов;
- увеличенной скоростью движения воздушной массы, т.к. спиральная форма создаёт дополнительное вращение в замкнутом контуре;
- пониженным уровнем шума.
Герметичность и плотность
Герметичность и давление — показатели, определяющие в итоге эффективность и стоимость вентиляционного контура. Негерметичная магистраль снижает качество воздухообмена и влечёт за собой необоснованное завышение мощности насосного оборудования, увеличение расходов на энергоносители, а также приводит к скапливанию конденсата внутри труб.
Выделяют 3 класса герметичности воздуховодов:
- A (низкий). Воздухопроницаемость от 1,35 до 0,45 л/сек/м².
- B (средний). Воздухопроницаемость от 0,45 до 0,15 л/сек/м².
- C (высокий). Воздухопроницаемость менее 0,15 л/сек/м².
По коэффициенту внутреннего давления (плотности) различают:
- Н-модели (нормальное давление). Предназначены для систем вентиляций и дымоотведения объектов, относящихся к категории пожароопасности класса «В» и «Г». Не требуют сильной герметизации, т.к. допускают определённый процент утечки. В качестве герметика обычно используются резиновые уплотнители.
- П-модели (плотные). Устанавливаются на объектах, оборудованных мощным насосным оборудованием и относящихся к категории пожаро- и взрывоопасных. Характеризуются 100%-ной герметичностью шовных соединений и наличием герметичного замка в местах стыка элементов между собой.
Как подобрать?
Работа системы воздухоотведения (СВО) зависит от того насколько правильно рассчитана площадь её сечения.
S — Площадь сечения.
P — Производительность СВО.
v — Скорость движения воздушной массы (для жилых помещений применяется показатель в 3-4 м/с).
Определение производительности вентиляции предполагает определение количества воздуха, необходимого для комфортного пребывания в помещении. Рассчитывается она 2 способами:
По объёму необходимого воздуха:
P — Производительность СВО.
A — Количество людей, находящихся в помещении в течение часа.
n — Норма расхода воздуха по СНИП 41-01-2003 и МГСЧ 3.01.01.
По кратности проветривания (вентилирования):
P — Производительность СВО.
V — Объём комнаты (при равных данных, всего помещения)
k — Кратность проветривания, установленная нормативами СНИП 41-01-2003.
Форму и диаметр
От выбранной конфигурации и размера сечения воздуховода зависит качество воздухообмена, энергоэкономичность и дизайн помещения. Поэтому к выбору воздухоносных каналов следует подходить обстоятельно:
Чем меньше диаметр воздуховода, тем выше скорость движения воздушной массы
Важно руководствоваться принципом «золотой середины», т.к. чем выше скорость, тем выше уровень шума.
Воздуховоды круглого сечения обеспечивают более скоростное движение воздуха, проще монтируются и стоят дешевле.
Прямоугольные прочнее и гармонично вписываются в дизайн любого помещения.
Конструкцию и жёсткость
В зависимости от специфики применения конструкции бывают:
- жёсткими, полужёсткими или гибкими;
- стандартными или теплоизолированными;
- огнезащитными.
Чем плотнее швы, тем прочнее соединение и длиннее период эксплуатации.
Материал
Оцинкованные вентканалы изготавливаются стандартного вида и утеплённые.
- В конструкции утеплённых моделей предусмотрен специальный изолирующий слой из минерального волокна, полиуретана, пеноэластомера, войлока или других материалов. Они поддерживают оптимальную температуру воздуха внутри контура, предотвращая образование и замерзание конденсата на стенках. Кроме того снижают уровень шума.
- Цинковое покрытие может быть односторонним или двусторонним. Вследствие образования внутри контура конденсата, двустороннее оцинкование практичнее, т.к. оберегает контур от внутрикоррозийного процесса.
Крепление
Способы фиксации воздуховодов зависят от конфигурации:
- при круглом сечении применяются муфтовое, бандажное и ниппельное соединение элементов;
- прямоугольные воздуховоды скрепляются посредством защёлок и монтажных уголков.
Иногда применяется сварка.
КОМПЛЕКСНЫЕ ПОСТАВКИ
Производство и поставка широкого спектра вентиляционного оборудования, кондиционеров, комплектующих для кондиционирования и вентиляции, а также инструмента для установки и монтажа оборудования.
- воздуховоды;
- вентиляторы;
- дымоходы;
- оцинкованные части вентиляционных систем;
- круглые и плоские ПВХ-каналы;
- вентиляционные выходы для кровли;
- решетки.
Ассортимент включает комплектующие для систем вентиляции жилых, административных, производственных, коммерческих объектов. Каталог постоянно пополняется оборудованием ведущих брендов: Blauberg, Soler & Palau, Dunli Group, MMotors JSC, Shuft, VENTS, Tornado, Tywent, «Промвент» и многих других. Практически все представленные позиции имеются в наличии на складе в Москве.
Специалисты магазина оказывают консультационную поддержку и при необходимости готовы подобрать полный комплект вентиляционного оборудования и компонентов по вашим спецификациям. Вся продукция соответствует требованиям экологии и безопасности и санитарно-гигиеническим нормам.
Для удобства заказчиков предлагаются несколько способов оплаты покупок. Действует служба доставки по Москве. В регионы отправка оборудования для вентиляции организуется через транспортные компании.
Магазин реализует партнерскую программу, по которой стандартная агентская комиссия составляет 5 %. С её подробностями вас ознакомят менеджеры компании.
Способы крепления
Для монтажа вентиляции разных типов используют различные крепежные элементы. Так, вентканалы круглого сечения соединяют муфтами, бандажами и ниппелями.
Прямоугольные изделия крепят защелками и монтажными уголками. В редких случаях для обоих типов каналов используется сварка.
Правила монтажа вентиляции из оцинковки
Стальные оцинкованные воздуховоды должны обеспечивать чистоту воздуха в помещениях, поддерживать нормальный газообмен и уровень влажности, убирать загрязненный воздух.
Для вытяжной вентиляции делается один воздуховод. Для приточно-вытяжной нужны 2 трубы: по одной будет идти чистый воздух, а по второй – загрязненный.
Общие правила монтажа стальных оцинкованных труб вентиляции:
- в первую очередь составляется план, где будет указано расположение всех элементов вентканала: повороты, разветвления и пр.;
- сборка осуществляется по схеме;
- трубы крепят к стенам, потолку, подвесным опорам. При этом расстояние между креплениями должно быть таким, чтобы воздуховоды не провисали под своим весом. Оптимальным считается расстояние до 3 м;
- для защиты от вибрации и повышенного шума используют резиновые прокладки;
- для крепежа прямоугольных труб применяют специальные профили и шпильки, для круглых – шпильки и хомуты;
- для наружных вентиляционных каналов необходима теплоизоляция, чтобы покрытие не пришло в негодность;
- при повреждении элементов воздуховодов необходима их немедленная замена;
- при прохождении оцинкованной трубы воздуховода через стену используют специальные переходники;
- жесткая вентиляция необходима во всех сложных местах: в сырых помещениях, подвалах, при контакте с грунтом, бетоном;
- использование заземления обязательно.
Вентиляционные каналы монтируют в соответствии со строительными нормами, все прописано в СНиП. Так, вентиляционные трубы, прокладываемые на этапе строительства дома, укладывают в штробы.
Трубы нельзя прокладывать рядом с легковоспламеняющимися веществами, газами. Расстояние до них должно быть 10 см и более.
Все вентиляционные каналы должны иметь опоры, чтобы они не провисали. Не допускается наличие отверстий, кроме тех, что предусмотрены планом.
Желательно минимизировать количество соединений и поворотов: они снижают эффективность работы системы. Соединения желательно делать фланцевыми или бандажными, их воздействие минимально.
Характеристики
Вентиляционный воздуховод представляет собой систему трубопровода, служащего для отвода загрязнённого воздуха из помещения и транспортировки чистого воздуха в обратном направлении. При этом движение воздушных масс по трубам может осуществляться как при помощи естественной тяги, так и принудительно. Сфера применения оцинкованных воздуховодов достаточно широка. С их помощью монтируются вентиляционные установки приточного типа, а также крышные и центральные системы кондиционирования. Кроме того, при определённой модернизации системы трубопровода, подаваемый воздух может дополнительно очищаться при помощи системы фильтров либо подогреваться. Оцинкованные воздуховоды можно увидеть в жилых домах, частных коттеджах, офисных помещениях, заведениях общественного питания, торговых центрах и производственных цехах крупных промышленных предприятий.
Воздуховоды и вентиляционные коробы производятся из металла разной толщины и качества. Так, для обустройства систем вентиляции квартир и частных домов используются модели, изготовленные из холоднокатаного листового материала толщиной от 0,5 до 1 мм. Верхний температурный предел для таких изделий составляет 80 градусов, в то время как уровень влажности ограничен 60%. Этих показателей, отвечающих требованиям ГОСТ 14918 80, бывает вполне достаточно для эксплуатации вентиляции бытового назначения. При установке вентиляции на крупные промышленные предприятия или в организациях общественного питания, применяют модели, способные переносить повышение температуры до 500 градусов и устойчивые к воздействию агрессивных сред. Для изготовления таких воздуховодов используется коррозионно-стойкая жаропрочная сталь, отвечающая ГОСТу 5632 72.
Монтажные работы
Самым важным этапом является не покупка правильных по характеристикам систем прямоугольных воздуховодов, а именно процесс монтажа. Прокладка воздуховода цена была всегда высокая, ведь от этого напрямую зависит дальнейшая эксплуатация всей системы и качество замены отработанного воздуха на новый. Прямоугольный тройник воздуховод должен устанавливаться согласно всем современным стандартам, и даже малейшее отклонение от данных норм негативно скажется на эксплуатационных характеристиках. Именно поэтому всегда доверяйте настоящим профессионалам, доверьтесь специалистам «ГК РВ Инжиниринг»!
Особенности монтажа
Перед сборкой участков труб и стандартных унифицированных элементов в конструкцию по наружному периметру рамки ставится лента для уплотнения. Если воздуховод устанавливается без возможности его разборки в будущем, то лента заменяется герметичным составом. Стороны соединительных частей крепятся болтами М10 между собой. Зазоры устраняются с помощью скоб, которые размещаются с шагом 50 см по каждому боку канала.
Дополнительно устанавливаются элементы жесткости в зависимости от длины пролета (стандартные шпильки на резьбе, профиль). Рамки к трубам прикрепляются саморезами или заклепками через 5—7,5 см. Воздуховод является готовым к монтажу в проектное положение.
На стены короба крепятся с помощью металлических обводов и поддерживаются ригелями из профильного проката. Шум в работающем воздуховоде уменьшается, если применяется мало переходников и поворотов. Для предотвращения потери тепла в промышленных воздуховодах проводится наружная изоляция пеной. Также для этой цели используют пенополистирол, базальтовую и минеральную вату.

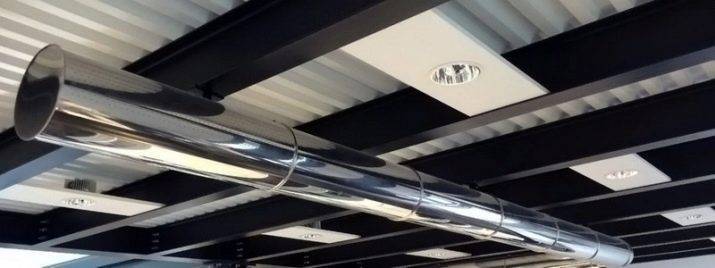

Круглые трассы
Трубы с круглым сечением изготавливаются с различным диаметром и толщиной стенок. Такие воздуховоды рассчитаны на большее давление, чем прямоугольные, при их использовании уменьшается шум от работы. Круглые каналы практичнее и применяются чаще. Соединение участков производится ниппельным методом с применением муфты.
Края крепятся заклепками и саморезами с помощью соединительной внутренней или наружной детали. Фланцевые соединения в конструкции выполняются герметично и снижают потери воздуха при транспортировке. Такое соединение осуществляется посредством специального пружинного приспособления или шурупов. Использование пружин ускоряет монтаж и увеличивает степень герметичности. Если заводские детали имеют крепежные борта на концах, то соединение производится без дополнительной фиксации.
Иногда круглые трубы соединяются с применением бандажа. Это приспособление надевается на отбортованные края воздуховода. Простой метод обеспечивает высокую герметичность, но увеличивает стоимость работ. Используется соединение методом разных диаметров — когда внешний диаметр одного куска равняется внутреннему диаметру другого участка. Концы вставляются один в другой и прикручиваются саморезами. Преимущества круглых воздуховодов:
- меньший показатель сопротивления потокам воздуха;
- форма без углов экономит до 15% материала;
- очистка внутренней поверхности не требуется;
- внутри отводов при транспортировке потоков отсутствует зона турбулентности.
Спирально-навивной метод
Для производства используется сплошная оцинкованная лента, которая формируется в спираль требуемого диаметра. Соединение боковых стыков приводит к получению трубы со сплошной поверхностью. Преимущества такого изделия заключаются в повышенной прочности, поскольку стыки придают каналу жесткость. Длина выпускаемых участков увеличивается.
Воздуховоды производятся на автоматизированных линиях, которые способствуют увеличению производительности. Спирально-навивные воздуховоды из оцинкованной стали требуют постоянной очистки. Внутренняя поверхность получается рифленой, поэтому на ней откладывается пыль.
Прямошовный способ
Каналы выпускаются методом сворачивания целого листа в трубу требуемых размеров. Шов закрепляется фланцевым соединением и заклепывается. Воздухопровод из таких труб отличается меньшим аэродинамическим сопротивлением. Стоимость элементов по прайсу меньше спирально-навивных отрезков, что значительно снижает цену вентиляции большой протяженности.
Соединение участков между собой требует большого количества унифицированных вставок, если прямошовные каналы применяются в маленьких помещениях и ограничиваются по длине. Вентиляция устанавливается в виде небольших систем, на ответственных производствах такие типы труб не применяются.
Вид №2. Оцинкованные воздуховоды.
По форме трубы могут быть как круглые, так и прямоугольные, а их производство проходит на специализированном оборудовании, где металл поддается диффузному оцинкованию под действием высокой температуры.
Особенности оцинкованных воздуховодов:
- Простота установки благодаря низкому весу материала – не нужно возводить несущие конструкции для поддержки вентиляции, тем самым усложняя инженерную сеть.
- Высокое сопротивление точечному давлению на воздуховод – как на прямых участках, так и по изгибам трубы.
- Оцинкованный металл защищен от воздействия коррозии, а значит, не боится влаги, что делает их прекрасным решением для организации наружной вентиляции.
- Огнестойкость оцинкованных воздуховодов достигает 1 часа 30 минут – на протяжении этого времени можно не бояться деформации трубы или изменения ее размера.
- Срок эксплуатации воздуховодов из цинка достигает 30 лет.
По форме производства вентиляционные трубы из оцинкованных металлов подразделяют на прямошовные, круглые, наивно-спиральные и квадратные. У последних есть ребра жесткости, а самыми простыми в производстве являются наивно-спиральные – лист стали просто закручивают по спирали.
Оцинкованные воздуховоды обладают умеренной жесткостью, низким уровнем шума и общей экономией сырья при производстве.
Заключение
Мы прощаемся с нашим уважаемым читателем и надеемся, что наш краткий обзор по герметичности воздуховодов поможет ему разобраться в необходимости герметизации вентиляции, способах уплотнения и классификации воздухопроводов.
Источники
- https://RSVgroup.ru/ventilyatsiya/montazh-vozduhovodov.html
- https://mossklad.ru/_ARTICLE/Proizvodstvo_vozduhovodov
- https://climatcon.ru/katalog/vozduhovodyi/
- https://vent.center/ventiliaciya/vozduhovody/tryba-kryglaya/
- https://vektorvent.ru/articles/klass-germetichnosti-vozduhovodov/
- https://TopVentilyaciya.ru/ventilyaciya/vozduhovody-iz-otsinkovannoj-stali.html
- https://vs-vent.ru/7-vozduhovody-ocinkovannye.html
- https://www.pcventas.ru/articles/tolshhina-stali-u-ventiljacionnyh-vozduhovodov/
- https://vseotrube.ru/ventilyatsiya-i-dymohod/klassy-germetichnosti-vozduhovodov
