Необходимость установки вентиляционного клапана

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Как выбрать подходящий приточный клапан

При выборе вентиляционного клапана на окна ПВХ необходимо учитывать ряд технических характеристик устройства и бюджет на покупку. Хороший агрегат должен работать на приток воздуха в объеме не менее 30м3/час из расчета на одного человека. Также он должен обеспечивать в помещении минимальный уровень шума в пределах 35 дБ. Комфорт в процессе эксплуатации зависит во многом от способа регулировки потока воздуха. Автоматический клапан на окна ПВХ в этом плане более удобен.

Такие устройства выпускают бренды из Германии, Польши, Британии и России. Более дорогими и технически сложными являются импортные клапаны на окна для вентиляции. Российские же заводы предлагают доступные образцы как механические, так и автоматические. Поэтому если есть цель сэкономить – присмотритесь к отечественным маркам.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

  1. Приточные щели в пластиковых окнах.
  2. Воздушные клапаны.
  3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

  • не нарушает дизайн комнаты и конструкцию окна;
  • его можно установить в любое время, даже после проведенного ремонта;
  • установить можно самому, не вызывая мастеров;
  • месторасположение – в любом месте;
  • возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Устройство противопожарного клапана

Противопожарный клапан можно назвать заслонкой, участвующей в процессе перекрывания или открывания каналов вентиляции и шахт. Противопожарные клапаны для систем вентиляции состоят из:

  • Корпус;
  • Заслонка;
  • Привод.

Корпус является несущей частью. Он снабжается одним или двумя фланцами для закрепления устройства в канале. Изготавливается корпус в различных формах:

  • Круглый или прямоугольный – форма зависит от конфигурации воздуховода, для которого предусмотрена установка клапана;
  • Содержит одну или две секции, отвечающие за предел огнестойкости.

Противопожарный клапан может иметь корпус из разных материалов:

  • Черная углеродистая сталь;
  • Нержавеющая сталь;
  • Оцинкованная сталь.

Применительно к окружающим условиям выбирается корпус изделия. При условиях повышенной влажности рекомендуется выбирать корпус из нержавеющей стали.

Внутри корпуса размещается заслонка, вращение которой обеспечивает открывание. Модели клапанов оснащаются одинарной заслонкой или заслонкой, состоящей из нескольких створок. В случае с несколькими створками имеются меньший вылет заслонки за границы корпуса. Множество створок осуществляют движение одновременно.

Включение клапана может быть автоматическим или ручным. Автоматический режим работы предусматривает подачу сигнала от системы пожарной сигнализации. Ручное управление осуществляется с пульта или кнопок, расположенных на этажах.

Положения заслонки меняются при наличии таких приводов:

  • Электромеханический;
  • Электрический реверсивный;
  • Электромагнитный;
  • Тепловой замок.

Применение теплового замка в последнее время запрещено нормами пожарной безопасности.

Регулировка и уход за клапаном приточной вентиляции

Как мы уже замечали ранее, приточный клапан может регулироваться как вручную, так и автоматически. Автоматика более удобна и обычно дополнена датчиком измерения влажности. Ручные модели могут стоить от 200 рублей за штуку, а вот автоматические дороже – от 980 рублей. В таких моделях идёт автоматическая регулировка воздушных масс в зависимости от влажности в помещении.

Чистить пыль и протирать приточный клапан нужно минимум раз в полгода

Если у вас установлены воздушные фильтры, то они подлежат более частой замене, особенно в летнее время. Большинство моделей хорошо переносят уборку влажной тряпочкой.

При проведении в помещении ремонтных работ клапан надо прикрыть – это защитит его от грязи и пыли.

В целом, и я убедился на личном опыте, приточный клапан на окна из ПВХ – достаточно полезное приобретение, которое обеспечит вам комфортный отдых и хорошее самочувствие. Как вы убедились, монтаж его достаточно прост, так что любой может применить полученные в этой статье знания у себя дома.

Watch this video on YouTube

Предыдущая Инженерия Нужно ли подавать данные по счетчикам воды в 2019 году: и что будет, если не сделать это вовремя?
Следующая Инженерия Когда тепло не зависит от погоды: как выбрать радиатор для квартиры

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

  • воздух помещений влажный, тяжелый;
  • жильцам душно, часто открываются окна с целью проветривания;
  • из кухни и санузла медленно удаляются неприятные запахи;
  • газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Монтаж приточного клапана

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.

Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.

Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.

Видео описание

В видео показано, как надо правильно устанавливать приточный клапан вентиляции в стене:

Так как разновидностей клапанов на рынке много, то способы их установки также разняться, но принцип один и тот же. К примеру, есть приборы, в цилиндр которых устанавливается теплоизоляционная скорлупа. То есть бурят стену по диаметру пластиковой трубы. Внешняя декоративная решетка не крепится к стене, а вставляется в торчащий конец цилиндра в виде крышки. То же самое и с оголовком.

Видео описание

В видео специалист рассказывает о конструкции проточного клапана, о принципе его работы и способе установки:

Клапан приточный оконный

Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:

  • стали использоваться профили вентилируемого типа;
  • устанавливались ограничители открывания рам и фрамуг;
  • использовались уплотнители с частичной проницаемостью воздуха через них;
  • монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.

Ограничитель открывания рам пластикового окнаИсточник www.ufa-okoshko.ru

Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:

  1. Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
  2. Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.
  3. Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.

Видео описание

В видео рассказывается об оконном приточнике, как производится установка клапана в окно:

Коротко о главном

Что собой представляет приточный вентиляционный клапан, принцип его работы, для каких целей предназначен.

Преимущества и недостатки устройства, на что необходимо обратить внимание, выбирая его.

Технология установки, нюансы монтажного процесса.

Оконный приточник: разновидности, отличительные особенности, видео – как установить простейший клапан на пластиковое окно.

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

  • Поддержание заданных параметров микроклимата внутренних помещений – температуры и влажности воздуха, насыщенности углекислым газом и т.д.
  • Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
  • Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
  • Самостоятельный перевод оборудования в летний или зимний режим.
  • Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
  • Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
  • Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
  • Отключение электропитания при аварийных ситуациях – резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом. Сегодня стали доступны такие высокоинтеллектуальные функции, как:

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

  • Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
  • Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

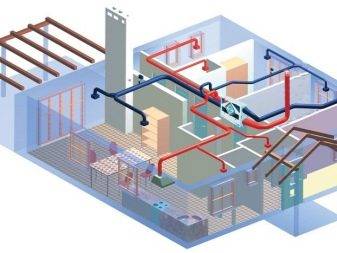

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

  • Наружный воздухозаборник оснащён решётками защитного типа.
  • Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
  • Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
  • Задвижки, заслонки, арматура.
  • Осушитель, рекуператор. Они удаляют лишнюю влагу.
  • Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
  • Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

  • наружное нагнетание свежего воздуха вентилятором;
  • подогревание или охлаждение воздуха с помощью конвектора;
  • фильтрование от вредных примесей и газов;
  • поступление воздушных масс внутрь сооружения;
  • выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

  • Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
  • Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
  • Расположение системы управления.
  • Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Инструкция по монтажу

Можно установить приточный клапан в стену своими руками. Для этого нужно выполнить следующие действия:

  • Выбрать оптимальное место монтажа, следуя вышеописанным рекомендациям.
  • Выполнить сквозное отверстие в стене с незначительным наклоном (3-4°) во внешнюю сторону. Это исключит накопление попадающей влаги в воздуховоде.
  • Выполнить отверстия для шурупов (чтобы закрепить внутреннюю часть).
  • Примерить воздуховод и разметить трубу по необходимой длине.
  • Отрезать лишнюю часть трубы.
  • Вмонтировать звукоизоляционный элемент в воздуховод. Обычно деталь поставляется вместе с клапаном. Если ее нет, крайне желательно приобрести.
  • Установить трубу в отверстие.
  • Закрепить вентиляционную решетку с внешней стороны (клеем или шурупами). Жалюзи решетки нужно сориентировать вниз и расположить горизонтально.
  • Закрепить внутреннюю часть шурупами.
  • Собрать внутреннюю часть. Процесс сборки может несколько отличаться в зависимости от модели и функциональности, поэтому нужно действовать согласно инструкции производителя.

Классификация клапанов

По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

  • Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;

Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.

Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.

Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.

По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.

По методу управления механизмы бывают:

  • Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.
  • Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.

По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.

Оконные

Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:

  • Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
  • Высокая стоимость. Качественное изделие стоит как половина всего окна.
  • Невозможность монтажа в уже установленный стеклопакет.
  • Необходимость в помощи квалифицированных специалистов.

Стенные

Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.

К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:

  • Пропадает необходимость в частом открывании/закрывании окна.
  • Возможность регулировки качества поступающего воздуха.
  • Практически незаметный либо, не портящий интерьера, внешний вид.
  • Доступная стоимость.

Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов

При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени

Общие правила установки фанового клапана

Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально.

Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.


Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода

При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости.

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы. Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком

Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.

Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды

Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.

Диапазон рабочих температур разных моделей устройств может колебаться от –50 °C до +95 °C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.
