Секреты обустройства вентиляции с выходом на улицу в стене частного дома или квартиры

Монтаж вытяжки своими руками. Порядок работ

После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.

Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм

Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:

  • Дороже обойдутся.
  • Будут сложнее в монтаже.
  • Будут более шумными во время работы вентиляции.

Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид

Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.

Помимо труб понадобятся:

  • Площадка с решеткой, колена, переходники и муфты, а также держатели.
  • Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
  • Наружная решетка для воздуховода – пластиковая или металлическая.
  • 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
  • Крепежи (дюбели с саморезами).

Приготовьте также такие инструменты:

  • Рулетка и уровень.
  • Перфоратор.
  • Болгарка или ножовка, чтобы резать трубы.
  • Шуруповерт.
  • Цементный раствор для замазывания отверстия после установки трубы.
  • Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.

Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.

Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.

Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.

Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.

Монтаж можно начинать со сверления стены согласно разметке.

Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:

Если дом деревянный:

  1. По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
  2. Снаружи чертим вокруг отверстия круг нужного диаметра.
  3. Лобзиком вырезаем отверстие.
  4. Полученное отверстие очищаем от строительного мусора, выравниваем края.
  5. Устанавливаем внутрь трубу и обратные клапаны.
  6. Снаружи устанавливаем решетку.

Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.

Закрепление самой вытяжки выполняют строго согласно инструкции к ней.

Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.

Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.

Приточные приборы

В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.

Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.

О функциональных возможностях

Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.

Это клапан для притока воздуха.

Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.

Подробнее об устройстве изделий

Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.

Ниже предлагается ознакомиться со строением продукции подобного типа.

  • Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
  • Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
  • Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
  • Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
  • Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
  • Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
  • Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
  • Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Проведение работ по установке

Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.

Демонстрируется один из вариантов установки.

После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.

Примерно такое отверстие придется сделать.

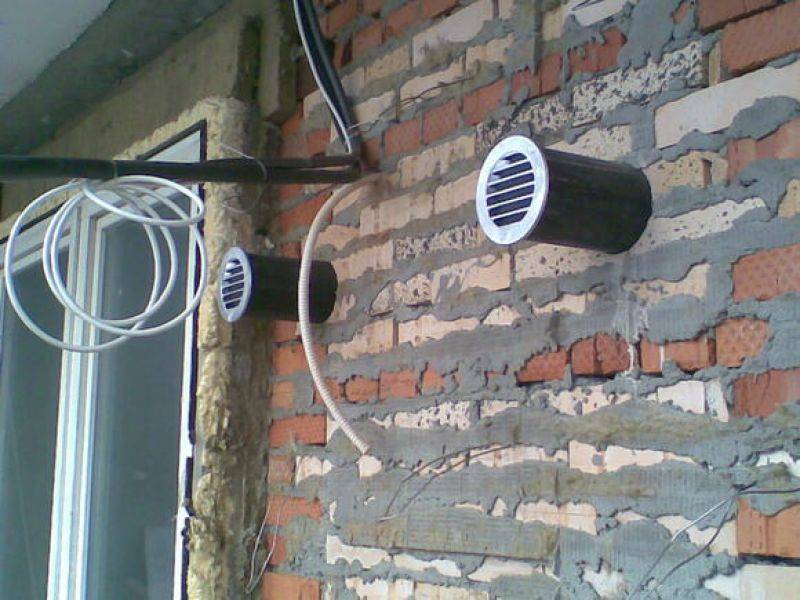

В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.

Как сделать отверстия в стене

Прежде чем просверлить стену под трубу, стоит разобраться, какие нормативы должны быть соблюдены в процессе работы, особенно, если вы собираетесь буравить несущую стену.

Прорезая дыру под коммуникации, проследите, чтобы не были задеты такие конструктивные элементы здания, как:

  • заградительные и армирующие решетки в толще стены;
  • вентиляционные каналы, если таковые имеются в строении;
  • линии электропроводки.

Вместе с тем, обустраивая отверстия под трубы в стене, сделайте их диаметр несколько больше сечения трубопровода с тем, чтобы можно было вмонтировать защитную гильзу, и, возможно, утеплить ее минеральной ватой или другим негорючим материалом.

Разновидности воздухопроводов

Трубы для вытяжки бывают трёх видов:

Гофрированные алюминиевые. Самые простые в монтаже. Обычно достаточно купить одну такую трубу, растянуть её на необходимую длину, надеть на фланцы и закрепить хомутами. Ребристая поверхность создаёт турбулентность, шум воздуха может быть отчётливо слышен.

Пластиковые круглые. Монтаж потребует применения колен и возможно муфт. Необходимо будет пилить отрезки трубы в необходимый размер. Воздух через такие трубы проходит с наименьшими завихрениями и шумом.

Пластиковые прямоугольные. Можно проложить плашмя по верху шкафов, та что их не будет видно. Если стены обшиваются панелями или гипсокартоном по обрешётке — то возможно проложить такие трубы за панелями.

Для каждого вида и размера труб необходимо купить подходящие вентиляционные решётки, которые крепятся в проём отдушины, и к которым в свою очередь присоединяется труба.

Если воздуховод получается длиннее полуметра, нужно будет также установить промежуточные опоры. Выпускаются специальные опоры для различных видов труб, но возможно и использование металлической монтажной ленты с перфорацией и универсальных хомутов.

Отвод воздуха может осуществляться в существующую вентиляционную систему, или в установленную специально для вытяжки. Для контроля потока воздуха, могут быть установлены клапаны, препятствующие его движению при выключенной вытяжке.

Отдельный или совмещённый вентиляционный канал?

В процессе проектировки вентиляции в частном строительстве чаще всего возникает необходимость объединения вытяжки в ванной комнате и туалете в один общий канал. Это продиктовано тем, что изготовление двух отдельных отверстий на крыше более трудозатратно, чем изготовление одного. Практически реализация данного решения требует установки мощного вытяжного вентилятора на участке общего воздуховода.

Минусом такого решения является необходимость установки достаточно мощного вентилятора, способного работать одновременно на два помещения. Если требуется использовать только туалет, включение вытяжки в нём означает запуск этого совместного вентилятора, который будет «в холостую» вытягивать воздух одновременно и из ванной комнаты.

Как вариант, можно поставить по одному вентилятору на каждое помещение, но тогда придётся делать односторонний клапан в канале ванной комнаты, чтобы воздух из туалета не проникал в неё. Пример установки такого клапана можно видеть на схеме ниже.

Здесь клапан выполняет функцию предотвращения обратной тяги. Если воздуховод размещён недостаточно высоко или при наличии сильного ветра, воздух может начать двигаться в обратном направлении. Это приводит к охлаждению помещения зимой при выключенном вентиляторе.

Говоря о том, как сделать вентиляцию в туалете, важно помнить о необходимости утепления вентканала. Если не утеплить воздуховод, то зимой в нём начнёт активно образовываться конденсат, который в холодное время года будет замерзать

В определённых условиях такое положение вещей может привести к полному перекрытию канала изнутри. В межсезонье конденсат будет стекать по трубам и может попасть в вентилятор, что станет причиной преждевременного выхода устройства из строя.

Согласно санитарным нормам, совмещение вытяжки таким образом, чтобы воздух двигался из туалета в ванную, не допускается. Если установить вентилятор, как показано на следующем изображении, то при посещении туалета тяга из уборной частично создаст входящий поток в ванную комнату и туда попадут неприятные запахи из вентиляции в туалете.

Совмещение воздуховода ванной и туалета допустимо только если конечная точка канала находится в уборной. Тогда воздух, поступающий из ванной комнаты будет частично попадать в туалет, но так как в нём нет резких неприятных запахов, это будет практически незаметно

Также важно знать, что объединение воздуховодов туалета с вытяжкой на кухне запрещено в принципе

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна. Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство

Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц. В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Установка системы приточной вентиляции своими руками

Технология установки приточной вентиляции зависит от её мощности и конструкции. Монтаж лучше всего проводить на этапе внутренней отделки строения, так как вентиляция будет состоять из системы каналов и оборудования, которые размещаются под потолком или на чердаке. Для квартир и домов малой площади идеально подойдёт компактная приточная вентиляция в виде проветривателя-рекуператора. Установка работает в приточно-вытяжном режиме, а её монтаж можно сделать самостоятельно с помощью простого инструмента.

Приточный проветриватель для частного жилья можно установить самостоятельно

Для монтажных работ потребуется подготовить перфоратор, шуруповёрт, ножовку по металлу, отвёртку, бытовой пылесос и ножницы. Технология установки:

  1. Перед началом монтажа выбрать место, где будет установлен проветриватель. Устройство рекомендуется устанавливать в верхней или нижней части стены.

  2. В выбранном месте проделать отверстие в стене при помощи перфоратора. В этом случае используется воздуховод сечением 150 мм, поэтому диаметр отверстия не должен превышать 160 мм.
  3. Если монтаж проветривателя выполняется на этапе черновой отделки, целесообразней сделать проводку скрытого типа. Для питания устройства достаточно силового кабеля с жилой толщиной 1–1,5 мм.
  4. В проделанное отверстие в стене вставить пластиковый воздуховод и подогнать по длине так, чтобы снаружи помещения труба выступала на 1–3 мм.

  5. После подрезки воздуховод вставить в канал. Со стороны улицы на фасадной части здания прикрепить корпус от защитного колпака. Для этого просверлить четыре отверстия и забить гвозди, входящие в комплект поставки.

  6. Со стороны помещения к отверстию приложить картонный шаблон и произвести разметку под монтаж внутреннего блока.
  7. Перед креплением блока пространство между воздуховодом и каналом заполнить монтажной пеной. После застывания её излишки срезать острым ножом вровень со стеной.
  8. Для крепления блока снять лицевую панель, которая фиксируется на защёлки по бокам устройства, и левую защитную крышку, открутив два самореза.
  9. После этого можно переходить к установке тыльной части комнатного блока: пропустить кабель питания, если ранее была сделана скрытая проводка. Для открытой проводки в нижней части блока предусмотрена специальная заглушка.
  10. Тыльную часть блока приложить к стене по заранее нанесённой разметке и прикрутить на четыре самореза. Затем подключить кабель к клеммам, согласно схеме в инструкции. Защитную крышку прикрепить на прежнее место.
  11. Установить картридж в воздуховод. Для подключения его к плате подсоединить разъём к контактам в правой части блока. После этого установить фронтальную часть комнатного блока.

  12. Выполнить монтаж шумоизолятора со стороны улицы: материал скрутить в рулон по диаметру воздуховода и вставить в вентиляционный канал до упора, а выступающую часть обрезать с учётом края воздуховода и подогнанный по размерам шумоизолятор установить обратно в воздуховод.
  13. Закрепить наружный вентиляционный колпак и провести тонкую настройку прибора. Для этого вынуть резиновую заглушку, которая скрывает двухпозиционные переключатели. Выполнить настройку согласно наклейке с расшифровкой, расположенной слева от переключателей.

После настройки внутриквартирный блок закрывается и проверяется работоспособность системы.

Способы вентилирования кровли

В частном доме вентиляция крыши организовывается одним из методов:

  • слуховыми чердачными окнами;
  • вентиляционными зазорами при монтаже кровли;
  • специально сконструированными коньками;
  • разными элементами с вентиляционными отверстиями;
  • вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
  • вентиляцией дымохода, карнизов;
  • вентиляция на двухскатных крышах коньков.

  1. Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
  2. Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
  3. Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
  4. Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
  5. Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли.

    Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м2 площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.

  6. Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
  7. Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.

Внимание
При правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши

Какие помещения частного дома требуют проветривания

Вентилироваться должны все без исключения помещения дома или квартиры. Другое дело, что есть внутренние помещения без окон и для их вентиляции необходимо прокладывать дополнительные вентканалы. Помещения с окнами могут вентилироваться через окна. Но следующие помещения должны иметь свою вентиляцию, даже если у них нет окон:

  • Туалеты, для устранения неприятных запахов.
  • Ванные комнаты, для удаления лишней влаги, пара, приводящих к появлению плесени,
  • гардеробные комнаты.
  • Кухни, так как процесс горения требует много кислорода, а приготовление пищи сопровождается большим выделением жира и дыма в воздух.
  • Помещения котельных и иные технические помещения.

Несмотря на того, что относительно жилых комнат в этих местах дома мы проводим меньше времени, устройство вентиляции в этих помещениях необходимо из-за особенностей их использования или по требованиям эксплуатации установленного там оборудования. Конечно, можно проветрить, например, туалет через окно. Но в холодный период можно просто простудиться у отрытого окна.
