Способы как сделать вентиляцию под натяжным потолком

Как сделать вытяжку под натяжным потолком

Монтаж вытяжной конструкции — достаточно сложная задача. Однако справиться с ней можно самостоятельно, обладая определенными знаниями и умениями. Чтобы предотвратить возможные проблемы, необходимо привлечь опытных специалистов, которые знают, что необходимо для установки вытяжки.

Перед установкой ПВХ необходимо выполнить ряд обязательных операций:

• теплоизоляция бетонного основания потолка, что позволит значительно снизить количество конденсата;
• герметизация всех швов и мест соединения потолочных и стеновых конструкций;
• укрепление поверхности основания потолка при помощи специальных строительных составов. Это предотвратит осыпание штукатурки и частиц бетона;
• все деревянные поверхности потолка должны быть обработаны антисептиками и антипиренами;
• межпотолочное покрытие обрабатывается специальными веществами от проникновения грызунов и насекомых.

После того, как основание потолка подготовлено, можно приступать к прокладке вентиляционных каналов, после чего будет произведена установка ПВХ

Особое внимание нужно уделить установке вентиляционных решеток, которые будут отвечать за воздухообмен

Монтаж этой конструкции осуществляется по следующей схеме:

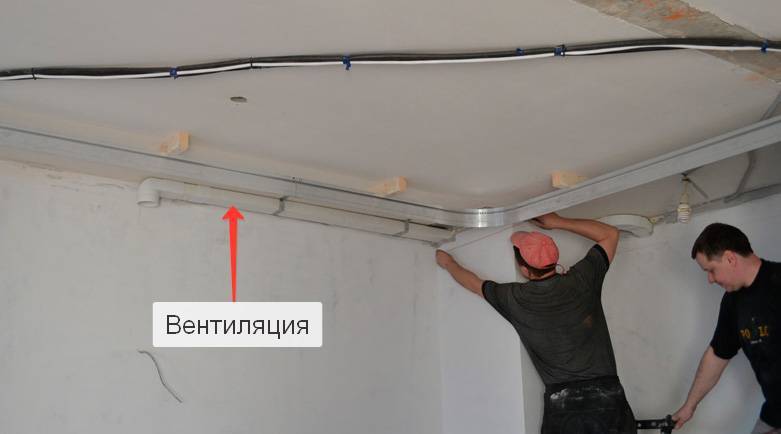

• перед установкой ПВХ полотна необходимо закрепить воздуховоды, протянуть проводку, зафиксировать короб для вытяжки под натяжной потолок, проверить герметичность всех стыков;
• после этого производится монтаж ПВХ полотна, в котором аккуратно вырезают отверстия согласно с размером вентиляционных решеток;
• чтобы отверстия под вытяжку в натяжном потолке не привели к деформации, на них надевают протекторные кольца, после чего в образовавшемся проеме монтируют и крепят вентиляционную решетку.

Как сделать вытяжку в натяжном потолке в ванной

Если в ванной комнате есть функционирующая вентиляция, никаких проблем с монтажом не будет. Чтобы она работала хорошо, достаточно будет в противоположных сторонах ПВХ конструкции установить вентиляционные решетки. Фиксировать их нужно с помощью клеевого состава. Решетка будет прикреплена к внешней поверхности, после чего с внутренней стороны нужно вырезать часть пленки.

Если в ванной комнате отсутствует вытяжная конструкция, необходимо будет установить ее самостоятельно. Для обеспечения воздухообмена нужно установить искусственную систему вентиляции. Для этого подготовить все элементы системы, включая нагреватель, вентилятор и воздушные фильтры. Перед установкой ПВХ стоит проложить кабель каналы для прокладки электрической проводки, обеспечить установку вытяжки.

Специфика установки вытяжки в ванной комнате состоит в том, что смена воздушных масс должна происходить постоянно. В этом помещении могут скапливаться посторонние запахи, потому задачей вентиляции будет их своевременное удаление.

• определение мест для установки вытяжных труб;
• прокладка трубы для вытяжки под натяжной потолок, электрической проводки;
• фиксация всех элементов вытяжки к бетонному основанию потолка;
• монтаж натяжного потолка, включающий установку крепежных багетов и натяжение полотна;
• крепеж декоративных решеток, которые будут маскировать вентиляционные каналы.

Как сделать вытяжку в натяжном потолке в кухне

Установка вытяжки в натяжном потолке на кухне происходит по строгому регламенту, состоящему из ряда обязательных действий:

1. К месту расположения вытяжного шкафа подводят электрическое питание. Все выключатели и розетки должны быть заземлены.
2. При помощи простого карандаша необходимо разметить место фиксации конструкции в натяжном потолке. Если она будет находиться на значительном удалении от вентиляционной шахты, для циркуляции воздуха необходимо использовать плоские трубы, которые будут скрыты за натяжным потолком.
3. После разметки на основу потолка накладывают крепежи, отмечают места для саморезов. В качестве крепежных элементов рекомендуют использовать анкерные болты.
4. Подготавливают сборку воздуховода для вытяжки под натяжной потолок. Если он состоит из нескольких частей, они должны быть зафиксированы между собой герметиком.
5. Вентиляционный короб присоединяют к шахте. Необходимо чтобы положение всех частей конструкции было правильным. Убедиться в этом можно при помощи строительного уровня.
6. После того, как все надежно зафиксировано, можно переходить к монтажу ПВХ. Предварительно на нем нужно сделать отверстия и прикрепить к ним протекторные кольца. Через них выводят трубы, ответственные за воздухообмен.

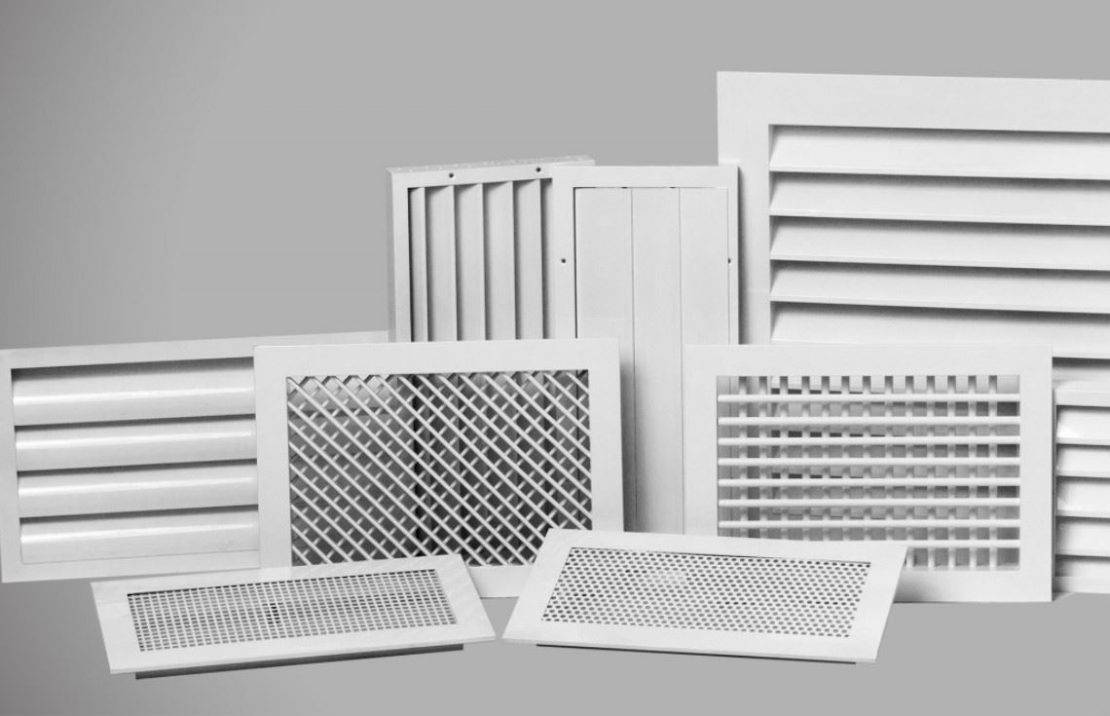

Вентиляционные решетки и их виды, назначение

Основное назначение вентиляционных решеток в маскировке отверстий от воздухопроводящих каналов.

В зависимости от габаритов воздуховода и назначения помещения используют следующие разновидности решеток:

1. В помещениях производственных цехов и на складах используют решетки из стали, которые не отличаются красотой и нуждаются в окрашивании, потому что подвержены коррозии. Из-за внушительных габаритов вентканалов назначение этих приспособлений заключается в защите от несанкционированного доступа.
2. Вставки из алюминия более привлекательны и надежно защищены от коррозии. Основное их назначение в защите систем вентиляции от проникновения мелких грызунов.
3. Пластиковые элементы используются в помещениях жилого назначения. Они стоят недорого и выпускаются в разном цвете, поэтому несложно подобрать приспособление под расцветку потолка. Такие решетки востребованы в частных домах, общественных учреждениях и квартирах. Более дорогие и качественные приспособления имеют раздвижные жалюзи.

Выбор конкретной разновидности делают с учетом размеров воздуховодов или вентиляционных каналов в стене, а также с учетом назначения помещения.

Схемы устройства вентиляционной системы

Обычно вентиляционные воздуховоды прокладывают под потолочной поверхностью. Они легко скрываются за подвесной или натяжной конструкцией.

При монтаже в ванной комнате или туалете придерживаются следующих рекомендаций:

1. При выборе места расположения вытяжки отдайте предпочтение потолочной поверхности напротив двери. В таком случае вы добьетесь оптимальной циркуляции воздуха в помещении. Если расположить вытяжку в другом месте, то воздушные потолки будут циркулировать намного медленнее.
2. Перед началом монтажа очистите существующие в стенах вентиляционные каналы от различных засорений и скопившегося мусора.
3. Если проем вентканал в стене очень узкий, его расширяют перфоратором. При слишком больших габаритах отверстия монтируют пластиковую фановую трубу. Для фиксации ее в отверстии используют цементный раствор. Мелкие щели герметизируют монтажной пеной.
4. После этого под потолочной поверхностью прокладывают воздуховоды от вентканала в стене. Также выполняют прокладку кабелей электроснабжения для подключения вытяжки. Провода прокладывают под потолком в специальной пластиковой гофрированной трубке, чтобы защитить их от повреждения об острые конструкции каркаса и от кроткого замыкания.
5. После этого приступают к сборке несущего каркаса подвесного потолка. В месте, где в потолок будет устанавливаться вентилятор, монтируют дополнительные рейки каркаса так, чтобы крепежные элементы для фиксации агрегата вкручивались в их центральной части. Если планируется установка натяжного потолка, то к базовой потолочной поверхности на П-образных подвесах крепят кусок фанеры с габаритами чуть больше, чем размеры вентиляторы. Эту фанерную базу подвешивают в одном уровне с предполагаемой поверхностью натяжного потолка.
6. После этого производится установка натяжного или подвесного потолка.
7. В месте монтажа вентилятора в покрытии делают отверстие. В потолке из ГКЛ его высверливают буром, а в натяжном покрытии прорезают после монтажа защитного кольца.
8. Вентилятор подключается к электрическому кабелю и соединяется с концом воздуховода. Прибор плотно вставляется в подготовленное отверстие и прикручивается саморезами к фанерному основанию или металлическому каркасу через лист гипсокартона.
9. После проверки работоспособности прибора на него устанавливают декоративную пластиковую накладку.

Как видите, монтаж вытяжного вентилятора в потолочную поверхность можно выполнить самостоятельно. Не стоит пренебрегать установкой вентиляционного оборудования, ведь от этого зависит комфортность пребывания в помещении и долговечность эксплуатации всех отделочных материалов.

Системы вентиляции натяжного потолка

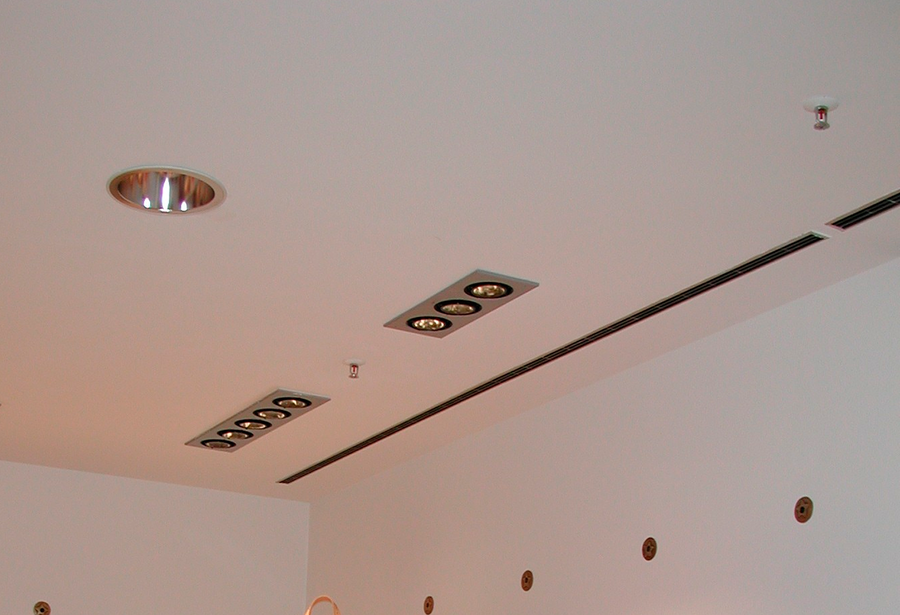

В помещениях, где показатели влажности не отклоняются от нормы, температура не колеблется, вентрешетку можно не ставить. В пространстве между потолком и полотном и без вентиляции поверхности будут оставаться сухими.

Если в частном доме натяжные потолки устанавливаются на балки из дерева, то тогда об организации вентиляционной системы нужно позаботиться обязательно. Она послужит хорошей защитой от грибка, гниения и плесени.

Чтобы не было запаха плесени, устанавливая пленочные полотна в кухонных помещениях, ванных, туалетах, позаботьтесь об организации хорошей и надежной вентиляции. Это те помещения, где ее устанавливать обязательно.

Есть два типа систем вентилирования для запотолочного пространства – искусственная (ее называют еще принудительной) и естественная. Различия между ними есть, и их нужно знать.

Принудительная (она же искусственная) предусматривает установку электровентилятора. Он устанавливается в воздуховод (канал вентиляционной системы).

Принцип работы принудительной системы такой: работает вентилятор на потолке – движение воздуха есть, не работает – оно прекращается. Этим и отличается принудительное вентилирование от естественного.

Искусственную вентиляцию в ванной устанавливать нужно обязательно. Она служит защитой пространства между полотном и потолком от создания чрезмерного давления, которое непременно приведет к провисанию или втягиванию полотна.

Принцип работы естественный вентиляции помещения немного другой. В этом случае вентиляционная решетка в натяжном потолке является необходимым элементом.

Работа этого типа вентиляции базируется на законах физики: нагретый воздух, устремляясь вверх, самостоятельно отводится наружу по воздуховоду.

Как сделать вентиляцию в квартире: последовательность и тонкости работ

Тонкостей при сборке вентиляционной системы, можно сказать, что немного. Самая главная из них – это герметичность соединения. Несмотря на то, что производители создают плотные посадочные места, все же не лишним окажется использование герметиков. Также следует подумать о надежном креплении – зачастую движение воздуха по трубам и работающие двигатели вентиляторов могут создавать излишнее количество шума, который быстро распространяется по трубам, работающим как резонаторы. Крепить их часто и надежно следует только по этой причине. Ну а вообще монтаж вентиляции в квартире можно представить в виде следующей последовательности работ.

1. Дальше, когда отверстия готовы, начинается монтаж воздуховодов – начинать работы лучше от наружной стены. Вставить и хорошенько закрепить первый воздуховод, после чего сразу же запенить пространство вокруг выбитого отверстия. Дальше все по порядку согласно схеме – труба тянется до ближайшего места всасывания или притока воздуха, где устанавливается тройник. Точно таким же образом магистраль протягивается до самого тупика системы – в смысле, до последнего помещения.

2. Пробросив магистраль, можно заниматься установкой оборудования, а вернее всего того, что нужно для его подключения. Первым делом на каждом тройнике следует смонтировать обратный клапан – дальше подвести воздуховоды к тем местам, где планируется установка вентиляторов или диффузоров или просто вентиляционных решеток.

В завершение темы, как самому сделать приточную вентиляцию в квартире, добавлю только одно – прежде чем приступать к монтажным работам, систему нужно хорошенько продумать. Определиться с местом расположения труб, входными и выходными вентиляционными отверстиями и так далее. Скажу одно – для начала нужно определиться с точками входа и выхода воздуха из помещений, и система предстанет в вашем уме во всей свой красе. Вырисуется все вплоть до мест установки крепежных кронштейнов. Когда это произойдет, можно будет смело приступать к монтажным работам.

Монтаж вентиляции в натяжном потолке в ванной комнате

Монтаж поточного вентилятора — несложное дело, если знать особенности его установки в ванной комнате. Перед началом работ в первую очередь тщательно продумывают варианты подключения этого устройства, а потом прокладывают электрический кабель.

Всю проводку прячут в гофрированный рукав и скрывают под обшивкой. При подключении потолочных вентиляторов обычно используют электрические кабели типа ВВГ. Эти провода подают с выключателя ноль на устройство, а также фазу и заземление.

После прокладки электрического кабеля начинают установку самого устройства.

В этом случае монтажники пошагово выполняют такие действия:

• установка металлического воздуховода;
• монтаж потолка;
• подготовка отверстий для установки вентилятора;
• подключение вентиляционного устройства.

Шаг 1. Установка металлического воздуховода. Перед монтажом натяжного потолка собирают вентканал. Один его конец вставляют в прежний канал, а другой — выводят в уровень с будущим потолочным покрытием и подсоединяют к электрическому вентилятору.

Если используют жесткие воздуховоды, то при помощи специальных держателей их крепят к потолочному перекрытию. Мягкий гофрированный трубопровод протягивают от вентканала до места монтажа вентиляционного устройства.

Шаг 2. Монтаж потолка. После прокладывания электропроводки и воздуховода собирают потолочную конструкцию.

При установке в ванной натяжного потолка сначала подготавливают закладную отдельную платформу. В этом случае фанерную или пластиковую пластину и металлические потолочные подвесы одним концом прикручивают к установленной конструкции, а другим — к перекрытию.

Шаг 3. Подготовка отверстий для установки вентилятора. При осуществлении разметки его корпус подносят к потолку и обводят карандашом по всему контуру. Затем по намеченной линии проделывают отверстие.

К натяжному потолку заранее приклеивают защитное кольцо нужного диаметра, которое предотвращает разрыв пленки в районе разреза.

По периметру протекторного кольца острым строительным ножом удаляют излишки стройматериала. При выпиливании вентиляционных отверстий в подвесных пластиковых потолках используют болгарку, ножницы для резки металла или электрическую дрель с насадкой «коронка».

В качестве альтернативного варианта вентилятор устанавливают выше уровня реечного потолка. Затем монтируют перфорированные крепежные рейки, которые обеспечивают нормальный воздухообмен в ванной.

Иногда под потолком устанавливают реечные пластиковые панели с заранее сделанными отверстиями для крепления потолочных квадратных диффузоров. Эти изделия обеспечивают хорошее проветривание.

Шаг 4. Подключение вентиляционного устройства.

При подключении вентилятора выполняют следующие действия:

• подносят устройство к потолку и пропускают электрический кабель через небольшое отверстие в корпусе;
• заводят провод в несколько пазов и вставляют вентилятор в вентканал до упора;
• при применении клемм электрические кабели по очереди соединяют между собой, а места креплений обматывают изолентой;
• на устройство надевают декоративные вентиляционные решетки.

При монтаже вытяжки учитывают следующие правила:

• электрическую вытяжку подсоединяют только к исправному вентиляционному каналу;
• при установке вентиляции в ванной частного дома вытяжку выводят наружу, а не под крышу;
• в ванной монтируют принудительную вентиляцию, на которой есть обратный клапан.

В целях уменьшения уровня шума, который возникает при работе вытяжки, монтажники чаще пользуются силиконовым герметиком.

Виды вентиляции для ванны и туалета частного дома

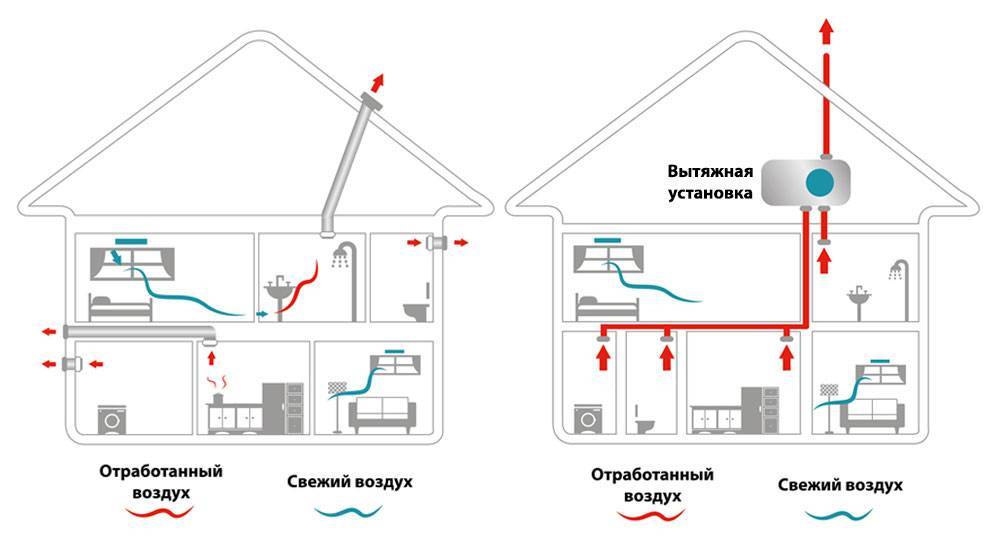

Слева — схема естественной, справа — принудительной вентиляции

Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.

Вентиляция для санузла в частном доме бывает трех типов:

• Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
• Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
• Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.

Вытяжка в натяжном потолке

В кухнях как правило присутствует вытяжка. И от этого прибора тянутся инженерные конструкции которые часто раздражают хозяев своей неэстетичностью. Однако труба от вытяжки также может быть спрятана в натяжном потолке и мы сейчас расскажем как.

Вместо гофрированных труб, которыми обычно оснащают системы вентиляции, лучше всего использовать специальные пластиковые воздуховоды не круглого, а прямоугольного сечения 55×110 мм. Они способны максимально близко прилегать к базе, что обеспечит возможность минимального опускания уровня каркаса для натяжного потолка.

Для удобства, если планируется капитальный косметический ремонт, можно предварительно расчертить место расположения вытяжки, чтобы оно точно совпало с установленным коробом

Будьте внимательны, опять-же, все стыки должны быть загерметизированы тщательно, а проводка проложена заранее, еще до монтажа самого полотна.

Еще одна немаловажная деталь — если трубопровод от вытяжки проходит через другие комнаты и вы хотите объединить через него вентиляционную систему этих помещений, непременно установите диффузоры именно с обратными клапанами, чтобы во все помещения не тянуло отработанный воздух с кухни.

Итак, вы установили воздуховоды от вентиляционных шахт. Теперь необходимо обустроить трубу от вытяжки в поверхности натяжного потолка. Для объединения воздуховода, смонтированного вами с вытяжкой, следует использовать прямоугольный переходник на круглую гофру от самого прибора.

Примерно так будет выглядеть готовая конструкция после всех подсоединений к вентиляционной системе. Как видите – труба торчит минимально и практически не видна

В полотне делают отверстие подходящего диаметра для ее подсоединения, подсоединяют коммуникации, Ну и на последнем этапе — проверяют работу вытяжного оборудования.

Нюансы обустройства вентиляции натяжного потолка

Перед тем как устанавливать все системы необходимо подготовить поверхность. Вообще, по технологии они являются обязательными во время отделочных работ такого типа по технологии. Однако чаще всего их игнорируют, считая, что подвесная конструкция для того и предназначена, чтобы скрыть все огрехи.

Итак, в первую очередь необходимо позаботиться о герметизации любых щелей и стыков. Естественно, это мостики холода, провоцирующие выпадение конденсата. Именно для этого также рекомендуется провести теплоизоляцию. Это актуально для жителей частных домов и последних этажей МКД с неутепленным чердачным пространством.

Вообще, теплоизоляцию потолка следует проводить со стороны чердачного пространства. Такой вариант обустройства может стать причиной скопления влаги между потолком и утеплителем

Далее стоит позаботиться об укреплении конструкции. При наличии механической системы вентиляции крепкая основа под электропроводку очень важна.

И, наконец, последнее — по натяжному потолку очень любят бегать грызуны. Они запросто могут погрызть электропроводку принудительной вентиляции или влезть в воздуховоды и там умереть, создав хозяевам вместо свежего воздуха смрадный

Поэтому важно исключить все варианты попадания грызунов в потолочное пространство

Минусы вентиляционной системы натяжных потолков

Производители натяжных полотен уж очень любят хвалиться степенью растяжения своих полотен в случае подтопления соседями сверху или протекания крыши. Конечно для самих полотен такая ситуация окажется патовой, но по крайней мере, вы спасете ремонт и мебель, если вода не польется вниз, а будет задержана натяжным потолком.

Так вот, установка дополнительных вентиляционных отверстий снижает герметичность конструкции и, соответственно, повышает в этих местах риск протечки.

Конечно, с одной стороны вентиляционные решетки понижают гидрозащитгные свойства натяжных полотен, но с другой – через их отверстия легче сливать скопившуюся жидкость

При обустройстве вентиляции все-таки необходимы точные индивидуальные расчеты, которые выполняются непосредственно на объекте. Поэтому любые инструкции можно считать лишь условным руководством.

Еще один немаловажный момент заключается в проблеме обслуживания воздуховода. Если произойдет какая-то проблема с системой, придется снимать все полотно, чтобы устранить поломку.
