Виды вентиляционных систем

О том, каким образом будет осуществляться воздухообмен в деревянном доме, следует позаботиться до того, как начнется строительство. Существует несколько разновидностей вентиляции, каждая из которых имеет свои особенности обустройства:

  1. Естественная вентиляция в деревянном доме подразумевает возможность свободного проникновения воздушных потоков сквозь щели в оконных и дверных блоках. Чтобы отток воздуха происходил не менее эффективно, следует определить его пути. С этой целью монтируются воздуховоды, которые выводятся на крышу. Если учесть, что сегодня уровень строительных материалов и технологий в значительной мере вырос, то естественное проникновение воздуха в помещение порой проблематично.

К тому же необходимо создать беспрепятственные условия для движения воздушных потоков по всему дому. Для выполнения этой функции между полом и дверью присутствует щель, также можно просверлить в нижней части дверного полотна отверстия, которые при желании декорируются решеткой. Вытяжная вентиляция в деревянном доме обеспечивается посредством воздуховода, идущего на крышу. Чем больше его протяжённость, тем сильнее тяга. Это же можно сказать и о сечении вентиляционных каналов: чем больше его площадь, тем выше эффективность оттока отработанного воздуха из помещения.

Вентиляция в деревянном доме принудительного типа. Также имеет свои достоинства и недостатки. Среди плюсов можно выделить высокую производительность, но есть и ощутимые минусы: дороговизна её обустройства, повышенный уровень шума. Однако, обе данные проблемы решаемы. Более дорогое оборудование можно заменить упрощенными клапанами притока воздуха и вытяжки. А снизить шумовой эффект помогут шумоизолирующие материалы.

Вентиляция в брусовом доме возможна также смешанного типа. При этом доступ воздуха в комнаты обеспечивается естественным путем, а на выходе вентиляционной системы стоит устройство, обуславливающее мощный отток воздуха. В этом случае есть возможность регулировать процесс оттока воздуха посредством вентилятора, мощность которого выбирается, исходя из параметров помещения.

Особенности расчета и устройства вентиляции в частном доме

Для правильного выбора типа и производительности вентиляционной системы необходимы следующие данные:

  • площадь и объем помещений (в метрах кубических);
  • количество постоянно находящихся в доме людей;
  • количество электроприборов и очагов горения (задымления), в том числе курильщиков.

Для простоты расчета обычно используется метод «по площадям» или по количеству людей. Ниже представлен пример вычислений в онлайн-калькуляторе.

Здесь кратность воздухообмена – интенсивность обмена воздушных масс, вычисляется в кубических метрах на один кубический метр помещения.

Кратность воздухообмена для помещений общего или специального назначения.

Под производительностью системы вентиляции понимается объем поставляемого (обмениваемого) воздуха в час.

Приведенный тип вычислений сильно упрощен и позволяет только примерно определить – достаточно ли естественной вентиляции или необходимо устраивать принудительную.

Более подробный расчет с учетом вытяжной вентиляции принудительного типа лучше заказывать у профессионалов, поскольку он требует специальных знаний и учета нормативных требований санитарно-гигиенического и технологического характера.

Монтаж вытяжки своими руками. Порядок работ

После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.

Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм

Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:

  • Дороже обойдутся.
  • Будут сложнее в монтаже.
  • Будут более шумными во время работы вентиляции.

Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид

Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.

Помимо труб понадобятся:

  • Площадка с решеткой, колена, переходники и муфты, а также держатели.
  • Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
  • Наружная решетка для воздуховода – пластиковая или металлическая.
  • 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
  • Крепежи (дюбели с саморезами).

Приготовьте также такие инструменты:

  • Рулетка и уровень.
  • Перфоратор.
  • Болгарка или ножовка, чтобы резать трубы.
  • Шуруповерт.
  • Цементный раствор для замазывания отверстия после установки трубы.
  • Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.

Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.

Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.

Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.

Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.

Монтаж можно начинать со сверления стены согласно разметке.

Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:

Если дом деревянный:

  1. По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
  2. Снаружи чертим вокруг отверстия круг нужного диаметра.
  3. Лобзиком вырезаем отверстие.
  4. Полученное отверстие очищаем от строительного мусора, выравниваем края.
  5. Устанавливаем внутрь трубу и обратные клапаны.
  6. Снаружи устанавливаем решетку.

Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.

Закрепление самой вытяжки выполняют строго согласно инструкции к ней.

Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.

Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.

Монтаж воздуховодов

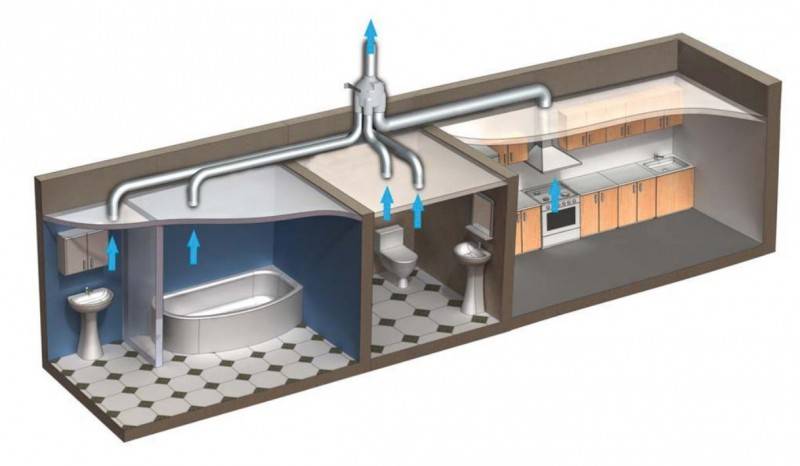

На первом этапе монтируются основные приточный и вытяжной воздуховоды. Один их конец присоединяется к соответствующему патрубку рекуператора, а второй – к патрубку, вставленному в стену. Сами трубы следует прикрепить к потолку и стенам согласно проекту. Проще все использовать гибкие фольгированные воздуховоды. После того, как основные будут смонтированы, делают разводку по помещениям. К каждой комнате в доме должно таким образом быть подведено две трубы – приточная и вытяжная. Таким образом устраивается вентиляция туалета в деревянном доме, вентилирование кухни, гостиной и других помещений. Монтируются гибкие воздуховоды на специальные хомуты. Для присоединения отводных рукавов применяют переходники и тройники.

Зачем нужна вентиляция в доме

Если говорить о дыхании в общих чертах, то можно отметить, что человек вдыхает кислорода и выдыхает углекислый газ. Следовательно, для нас жизненно необходимо, чтобы атмосфера вокруг всё время обновлялась.

Схема дыхания человека

На улице с этим проблем нет, а вот в помещении дело обстоит уже совсем иначе. Если же сюда ещё присовокупить наличие выделений различных веществ из материалов внутренней отделки, вещей, мебельного интерьера и угарный газ с кухни и отопительного оборудования, то речь пойдёт уже о невероятно опасном коктейле, который может причинить значительный вред вашему здоровью.

Последствия отравления угарным газом из-за слабой вентиляции

Также ещё стоит упомянуть и накапливающуюся сырость, которая вредна не только вашим лёгким, но и самому дому. И лишь регулярное кондиционирование воздуха гарантировано избавит вас от всех перечисленных опасностей. Тем более что цена обустройства вентиляционной системы не так уж и велика, и точно не сравнится с благосостоянием ваших близких.

Важность вентиляции в деревянных постройках

Многие ошибочно полагают, что вентиляция в частном доме из сруба не нужна. Но это предположение ошибочно. В любой бревенчатой постройке прошлых веков была печь с дымоходом, которая служила вытяжкой. А щели между срубов, оконных и дверных проемов были приточными окнами. Каменная печь и погрешности в строительстве обеспечивали естественный воздухообмен, который избавлял помещение от влаги и неприятных запахов.

Из-за разницы температур внутри и снаружи помещения на отдельных элементах сооружения может образовываться конденсат, который пагубно влияет на качество строительных материалов и мебели. Деревянные покрытия начинают гнить, сокращается срок их службы. Нужна ли вентиляция в деревянном доме? Ответ: да.

Деревянный дом без вентиляции со временем начинает гнить и покрываться плесенью

Виды вентиляции по назначению и зоне действия

Функционально вентиляция включает три вида. Первая (приточная) обеспечивает приток свежего воздуха. Вытяжная удаляет отработанный воздух, избыток влаги, неприятные запахи. Приточно-вытяжная объединяет два предыдущих вида.

По зоне действия вентиляция может быть общая, когда она распространяется на все помещение, или локальная – действует в ограниченной зоне (вытяжка над кухонной плитой).

Вентиляция помещений

Для эффективного воздухообмена вентиляцию в деревянном доме устанавливают равномерно, то есть распределяют по всей площади. Приток свежего воздуха делается в жилых комнатах. Вытяжной вентиль в обязательном порядке устанавливается в грязных помещениях, с влажным воздухом или неприятными запахами.

Перечень помещений, в которых необходимо сделать индивидуальные вытяжные каналы:

  • кухня;
  • санузел;
  • ванная комната;
  • душ;
  • прачечная;
  • гардероб, кладовка или хозяйственная комната без окон;
  • подполье;
  • гараж;
  • котельная.

Желательно, чтобы в каждой жилой комнате также был свой вытяжной канал. В помещениях с очень высоким уровнем влажности (баня, сауна) устанавливают влагозащищенную вытяжку.

Приточные клапаны устанавливаются в окнах, встраиваются в стены, объем поступающего воздуха регулируется движением заслонки. Удобно размещать клапаны под подоконником над отопительными радиаторами для нагрева воздуха.

Под дверью оставляют расстояние для вытяжки или размещают в двери переточный клапан. Отверстие вытяжки размещают на потолке так, чтобы входящий поток воздуха пересекал все помещение.

https://youtube.com/watch?v=0ifF6UXiYKs

Есть системы, которые можно запрограммировать на разные режимы работы, например в ночное время, днем и для быстрого восстановления комфортного микроклимата в доме.

Особенности кухни, ванной комнаты, подполья

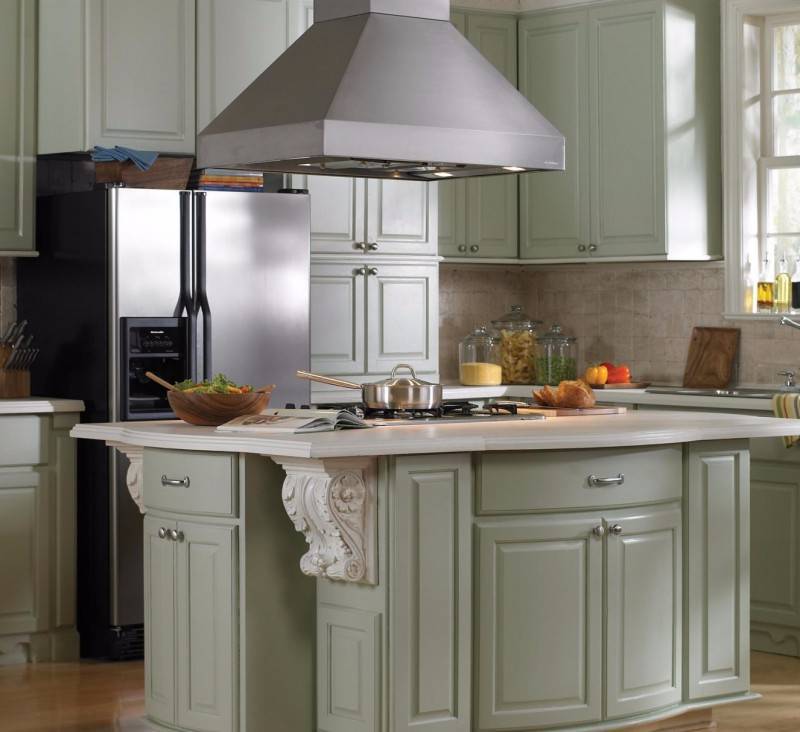

Над кухонной плитой оборудуют локальную вытяжку в виде зонта. Для экономии электроэнергии и чтобы не создавать лишний шум, ее включают только во время приготовления пищи, поэтому общий кухонный вентиляционный канал тоже необходим.

В канализации собираются опасные для самочувствия газы, разрушающие коммуникации. Путь поступления газа из канализационного стояка в санузел преграждает водяной затвор. Чтобы при сливе уровень давления оставался неизменным, а в туалете не скапливались газы и неприятные запахи, канализационный стояк соединяют с вытяжкой. Выход вытяжки из санузла делают на кровле. При установке вытяжки в стене запахи из туалета попадают с улицы обратно в дом через окна, двери и приточные клапаны.

Организация вентиляции подполья нужна для предотвращения гниения деревянных полов, нижних венцов и намокания утеплителя. Предметом ожесточенных дискуссий профессионалов остается необходимость наличия продухов в цоколе.

Для экономии тепла используют рекуператор – устройство, подогревающее в теплообменнике входящий воздух выходящим.

Борьба с конденсатом

При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.

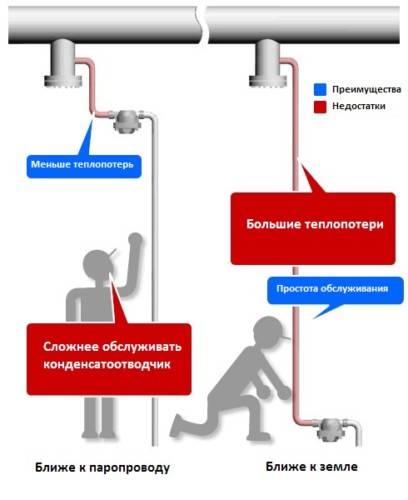

Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.

Находящиеся на виду трубы маскируют следующими способами:

  • прячут за подвесные и натяжные потолки;
  • убирают в декоративные короба;
  • встраивают в мебель;
  • заказывают индивидуальный дизайн трубы.

В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.

Вентиляция кровли

При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.

При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.

Естественная вентиляция деревянного дома

Данная разновидность является наиболее предпочтительной, так как для нее характерна наименьшая стоимость, а эксплуатационные расходы вообще равны нулю.

Вентиляция устраивается таким образом, чтобы воздух двигался в направлении от жилых комнат к кухне и санузлу и отсюда удалялся наружу.

С этой целью в кухне, ванной и уборной устанавливаются вертикальные вытяжные каналы, входные отверстия которых расположены под потолком. Именно сюда устремляется вследствие конвекции теплый, насыщенный углекислотой, водяным паром и запахами воздух.

В жилых же комнатах следует установить приточные клапаны, роль которых в прежние времена играли щели в окнах. Они бывают двух видов:

  1. Оконные. Монтируются в металлопластиковое окно, причем для установки некоторых моделей в окне нужно будет только вырезать участок уплотнителя.
  2. Стенные. Устанавливаются в отверстии, проделанном в наружной стене. Монтаж стенного клапана отличается трудоемкостью, но зато его можно установить прямо над батареей (поступающий воздух будет сразу подогреваться) и снабдить фильтром.

Чтобы вентсистема поставляла ровно столько свежего воздуха, сколько необходимо, экономя таким образом тепло, установите приточные клапаны с автоматическим регулированием. Угол поворота заслонки в таких устройствах задается гигростатом, анализирующим уровень относительной влажности в помещении. Во время отсутствия жильцов система полностью перекроет клапаны, чтобы тепло даром не улетучивалось.

Не забудьте обеспечить вентиляцией и подвальное помещение. Приточный канал в нем размещают таким образом, чтобы выходное отверстие оказалось в углу примерно в 10-ти см над полом. Вытяжку располагают в противоположном углу, так чтобы входное отверстие находилось под потолком. Размещение приточки и вытяжки в противоположных углах исключит появление «мертвых», то есть непроветриваемых зон.

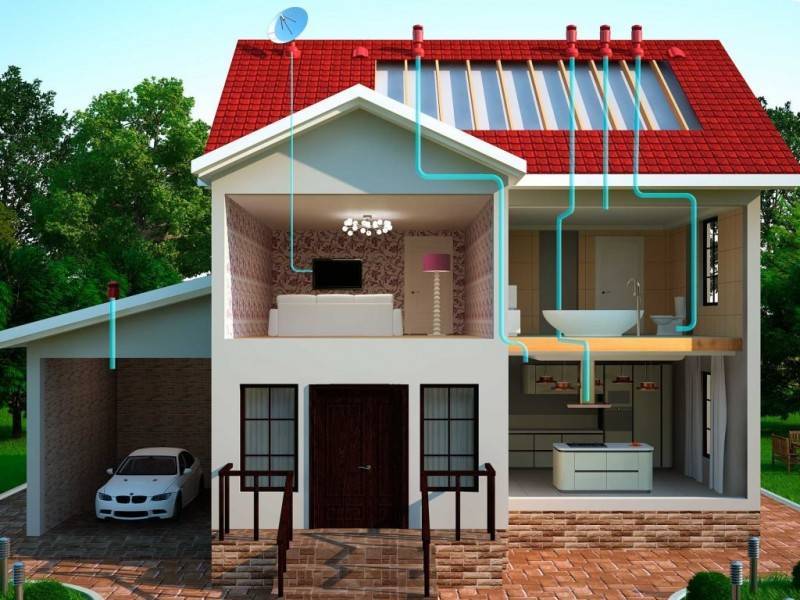

Пример естественной вентиляции дома

Межкомнатные двери не должны наглухо перекрывать проем, иначе вентсистема работать не будет. Следует либо оставить под ними просвет шириной в 15 – 20 см, либо установить двери со специальными вентиляционными отверстиями (закрываются декоративной сеткой).

В доме без подвала в верхней части фундамента ниже пола устраиваются закрытые мелкой сеткой отверстия — продухи, которые обеспечивают проветривание подпольного пространства.

Естественная тяга в вытяжном канале будет достаточной, если соблюсти следующие условия:

  • внутренняя поверхность канала должна быть как можно более гладкой;
  • наружные участки следует утеплить, чтобы проходящий по ним воздух остывал медленнее;

Канал на всем протяжении должен быть вертикальным, а выводить его нужно на как можно большую высоту.
