Вентиляция фундамента частного деревянного дома: схемы отверстий и фото опалубки

Особенности вентиляции цокольного этажа

Дом с высоким цоколем оснащается эффективной вентиляцией для постоянного отвода влаги Цокольное помещение в силу своей специфики расположения и конструктивного вида является практически фундаментом дома. Оно принимает на себя нагрузки и передает их основанию. Потому к нему предъявляются и соответствующие требования:

• Конструктивные. Равномерный прием и передача нагрузок дома и одновременно принятие на себя нагрузок от грунта, гидро- и теплоизоляция.
• Потребительские. Достаточное освещение (желательно – естественное), высота потолков, качество воздуха, комфортный температурно-влажностный режим, отсутствие поступления грунтовых газов и воды.

Площади остекления цокольного этажа категорически недостаточно, потому он всегда затенен и для него требуется искусственное освещение. Для того, чтобы организовать здесь жилое помещение, со всеми вытекающими требованиями, нужно обеспечить хотя бы небольшие окна. Потому приходится поднимать цоколь для создания минимально возможной высоты помещения (минимум до 2,1 м), правильно его утеплять и отделывать. Но даже если окна расположить по разные стороны помещения, будет возможна, в лучшем случае, сквозная вентиляция, а скорее – проветривание.

Летом, когда на улице жарко, в цокольных помещениях обычно прохладно. Многие расценивают это как приятный свежий воздух, но на самом деле качество воздуха здесь очень низкое, и говорит о том, что вентиляция цоколя недостаточная.

Откуда же он берется и почему это «плохой» воздух? А дело все в очень вредном газе радоне, который поступает в строительные конструкции из земли. Так как цокольный этаж имеет большую площадь контакта с грунтом, то велика вероятность высокой концентрации газа. Радон тяжелее воздуха и концентрируется всегда в нижней части этажа. Соответственно, сквозная вентиляция, с помощью небольших окон, никак не сможет повлиять на удаление радона из помещений.

Расположение продухов

Схема расположения продухов

Строительные нормы и правила (СНиП) для обеспечения наиболее эффективной вентиляции и защиты от поступающего из грунта радона рекомендуют располагать вентиляционные отверстия не ниже 0,7 м от уровня грунта.Однако не всегда есть возможность ввиду конструктивных особенностей здания эти рекомендации соблюсти в полной мере. Поэтому следует руководствоваться практическими соображениями:

• с целью предотвращения затопления подпольного пространства высота отдушина в ленточном фундаменте от уровня грунта должна быть расположена на высоте не менее затопляемого талой водой уровня (в большинстве регионов это не более 30 см);
• для избегания попадания в отдушины мусора и пыли необходимо сделать их максимально высоко от уровня земли, насколько позволяет конструкция фундамента и уровень пола;

Если цоколь фундамента дома невысок и вентиляционные отверстия, если их выполнить в теле фундамента, окажутся излишне близко к земле, их можно сделать по обрезу фундамента, либо между первым и вторым венцами наружной стены.

Как исправить ситуацию

Что делать, если фундамент есть, а продухи забыли сделать или их размеры недостаточны для нормальной вентиляции — в подполе начал размножаться грибок, повышенная влажность и другие «прелести». Путей решения проблемы несколько:

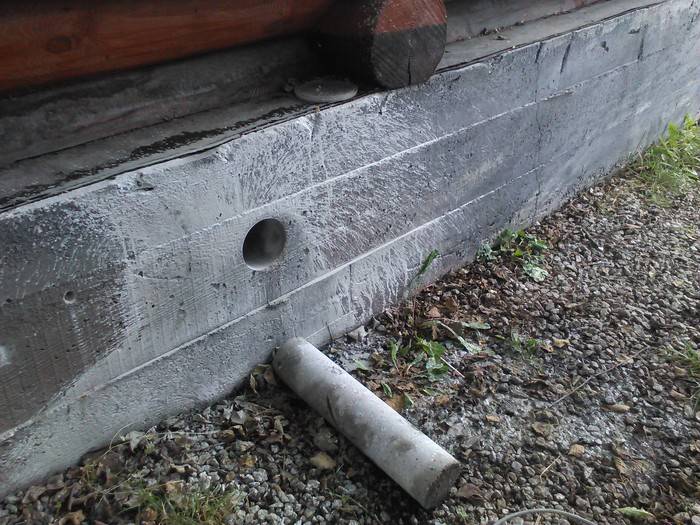

Увеличить размеры уже имеющихся или насверлить новые. Сверлить монолитный фундамент — непростая задача. Делают это или при помощи коронки подходящего размера. Если коронки нет, можно взять длинное сверло большого диаметра, высверливая им много мелких отверстий по периметру отдушины. Потом сверлят оставшиеся промежутки, а неровная поверхность затем или шлифуется, или просто закрывается решеткой. Еще один способ — заказать алмазное бурение. При этом используется специальное оборудование, сверлятся отверстия намного мягче, без ударных нагрузок.

Для вентиляции подпола в бане (отапливаемой) или домах с печным потоплением есть другое решение — поставить печь так, чтобы воздух тянулся из-под пола (сделать поддувало ниже уровня чистового пола).

Нет подпола — не нужна вентиляция. Чтобы реализовать эту аксиому, все пространство от грунта до чернового пола засыпается. Используется наиболее доступный материал с неплохими теплоизолирующими свойствами. Обычно это — керамзит. Его минус в том, что он гигроскопичен и способен «тянуть» из грунта воду. При высоком уровне подземных вод, если не сделать по грунту качественной гидроизоляции (пленка с заходом на стены), можно сделать только хуже. Есть второй подходящий материал с лучшими характеристиками по теплоизоляции и совершенно негигроскопичный — гранулированное пеностекло или его бой. Этот материал появился относительно недавно и и нем мало кто знает. Для данного случая — отличный выбор. Стоит, правда, дороже керамзита, но и в разы теплее и безопаснее (керамзит часто экологически небезопасен).

Зачем нужны продухи в фундаменте

Такой важный элемент вентиляционной системы, как продухи в фундаменте, продлевает срок эксплуатации строений, создает в помещении комфортный микроклимат и защищает жильцов дома от болезней. Особенно необходим он в деревянных постройках.

Дело в том, что из грунта под домом при положительной температуре испаряется влага. Даже качественно выполненная гидроизоляция не всегда способна препятствовать этому процессу. Влага конденсируется на всех элементах строения, в том числе на бетонных стенах фундамента и перекрытиях пола.

Повышенная влажность постепенно разрушает металлические и деревянные части конструкции. Кроме того, на них образуются грибок и плесень, которые приводят к гниению перекрытий пола и самой его поверхности. Из-за этого снижается прочность и долговечность всего сооружения.

Плесень и грибок при повышенной влажности в цоколе дома могут появится как на дереве, так и на других материалах: кирпиче, газосиликатных блоках и бетонных конструкциях.

Запах плесени и гнили вместе со спертым воздухом просачиваются в жилое помещение, что негативно сказывается на его микроклимате.

Кроме влаги, из земли выделяются такие опасные для здоровья человека газы, как метан и радон. Повышенная концентрация последнего приводит к разрушению живых клеток и образованию раковых опухолей. Этот радиоактивный газ-убийца не имеет ни цвета, ни запаха. Определить его наличие можно только специальным прибором.

Чтобы не подвергать жизнь жильцов дома опасности, и устраивают продухи в фундаменте, причем не только на стадии строительства, но и в уже возведенном сооружении.

Как навсегда избавиться от сырости в погребе и подвалеУзнайте прямо сейчас о том, как бороться с сыростью.

Почему вентиляция в цоколе так необходима?

Строительство любого частного дома требует выполнения всех норм и правил, которые позже оставят свое влияние на комфорт и уют его жильцов. Но, некоторые строители часто забывают о том, что отдельные работы также касаются и «подполья». После того как строители построили фундамент, необходимо сделать в нем вентиляционные отверстия. К тому же делаются они по определенным правилам, которые позволят при эксплуатации дома делать его максимально теплым и сухим. Вентилируемый фундамент позволяет избавиться от конденсата, который и является главным врагом любой постройки. Именно из-за его воздействия на бетонных, металлических и деревянных поверхностях появляются мелкие капли влаги.

Решив сделать монолитный фундамент, необходимость в проветривании будет еще большей. В замкнутом закрытом пространстве, из-за разницы температур в доме, на улице и в подполье, процесс конденсации ускоряется. Строительные материалы, которые находятся в такой среде, быстро теряют свои прочностные свойства. На стенках подвала в частном доме образовывается плесень, которая очень быстро может распространиться и на стены комнат. Грибковые новообразования вредны для здоровья человека. Вдыхая их, его организм поддается угрозе заболеваний астматического и аллергического характера.

Необходимость в вентиляции также вызвана медленным, но опасным накоплением в пространстве подвала газа радона. Даже в небольшом объеме, этот радиоактивный газ несет большую угрозу человеческому организму. Существует теория, что в радионуклиды показывают свою активность при взаимодействии с металлами, а также с влагой. Именно отсутствие вентиляции в отапливаемых домах и приводит к негативному проявлению радиоактивного газа. К тому же, если строительство жилища намечено на территории залежей металлов, без вентиляции фундамента не обойтись.

Из чего можно делать?

Строителю проще использовать готовую разборную опалубку, но гораздо дешевле сделать ее самому из подручных материалов. Стойки могут быть изготовлены из таких материалов:

1. Дерево. Самый доступный вариант для самостоятельного строительства. Деревянные щиты имеют такие преимущества, как эстетичность и надежность. Они хорошо обрабатываются и крепятся с применением обычных инструментов.
2. Металл. Листы из твердосплавного металла характеризуются прочностью, помогают добиться равной бетонной поверхности и дополнительно упрочняют фундамент.
3. Пластик. Щиты из полипропилена используются в качестве разборных элементов опалубки. Этот материал отличается небольшим весом и простотой в работе.
4. Подручные материалы. Можно использовать шифер или профлисты, которые остались с предыдущих строек. Но рабочему будет сложно добиться точной геометрии и остается риск протечки раствора сквозь щели.

Для несъемной можно использовать:

• металл;
• железобетонные блоки;
• фанеру;
• арболит;
• ЦСП;
• профлист;
• пенополистирол;
• стекломагнезит.

Какую доску нужно использовать?

Эксперты рекомендуют для работ без привлечения строительной бригады использовать дешевые доски в качестве основного материала для опалубки. Это доступный стройматериал, с которым не сложно работать, не имея под рукой специального оборудования.

Однако строителю нужно учитывать требования, которые предъявляются к деревянным щитам:

• вид дерева выбирается с учетом влажности, которая должна быть не менее 22% (например, хвойные породы);
• рекомендованные размеры досок: ширина – 15 см, толщина – от 4 до 5 см;
• допустимый размер щелей – до 2 мм (допускается перед заливкой увлажнить доски для набухания и уменьшения щелей);
• на полотне дерева должны отсутствовать какие-либо дефекты (сучки, разломы);
• как минимум одна сторона доски должна быть ровной и иметь четко обрезанные кромки.

Соответствие характеристик исходного материала приведенным рекомендациям гарантирует, что доски смогут выдержать не менее 15 циклов заливки при соблюдении технологии. Разборные элементы опалубки из ДСП, ДВП и фанеры могут быть использованы до 30 раз.

Как сделать своими руками: описание, схема, фото

тут

Устройство системы

Устройство вентсистемы выглядит следующим образом

1. Внутри квартиры многоквартирного здания поступление воздуха происходит через приоткрытые окна или путем проникновения через приточный клапан (о том. что такое приточная вентиляция, как сделать вытяжку с приточным клапаном, читайте тут). Его отвод осуществляется через шахту для вентиляции, которая обязательно имеет выходы в санузлах и на кухне.

   Попавший через форточки поток воздуха свободно перемещается в помещении через двери, если они открыты. Если же двери заперты, его путь лежит сквозь щели под ними, либо специально установленные решетки для перетока.

2. В частном доме система вентиляции естественного типа имеет несколько иное устройство. Организация притока воздуха аналогична описанной выше. Отличия касаются способов удаления воздуха во внешнюю среду, поскольку при строительстве коттеджей монтаж вентиляционных шахт производится редко. Отвод может производиться через:
   • Дымоход – при наличии камина или печи в здании.
   • Трубу для вытяжки, обустроенную в санузле и помещении кухни (как обустроить вентиляцию на кухне и в санузле?). Зачастую ее выводят горизонтально сквозь стену дома и далее вертикально на крышу (как сделать вентиляцию в стене дома?).

В частном доме

Прокладку шахты для вентилирования лучше осуществлять между стен здания. Это позволит минимизировать перепад температур в зимний период, что благотворно скажется на силе тяги. Если канал для вытяжки обустроен со стороны улицы, необходимо качественно утеплить его. Внутреннее пространство шахты для вентиляции должно быть как можно более гладким, чтобы не создавать препятствий движению воздушных масс. Следует избегать значительных перепадов диаметра труб или монтировать между ними плавные переходы под небольшим углом. Поверх труб для вытяжки рекомендуется установить дефлектор. Устройство защищает воздушный канал от осадков, мусора и немного увеличивает уровень тяги

При наличии в помещениях герметичных окон из пластика важно не забывать о периодическом проветривании, которое необходимо для нормальной циркуляции воздушных масс. Если это по каким-то причинам неприемлемо, следует установить специальные приточные клапаны. Вытяжную точку канала вентиляции нужно расположить как можно выше, ближе к потолку

Вытяжную точку канала вентиляции нужно расположить как можно выше, ближе к потолку.

другой статье

В деревянном доме

Для построек из дерева правильная вентиляция очень важна

Важно В комнатах нужно обеспечить наличие щелей под дверьми, через которые воздух будет циркулировать внутри жилища. Выход отработанных газов происходит через вытяжные отверстия, расположенные в потолочной зоне комнат. Выходы каналов для вытяжки нужно обустраивать над крышей

Выходы каналов для вытяжки нужно обустраивать над крышей.

Расчет продухов в фундаменте

Отверстие продуха может быть круглой, прямоугольной, квадратной формы.

Отверстие сквозное, т.е. его длина равна ширине ленты. Размещают продухи во всех стенках цоколя, друг напротив друга, чтобы обеспечить прямоток. Если фундамент расположен под внутренними несущими перегородками, там тоже делают отверстия.

Расстояние от земли как можно больше (не менее 30 см), чтобы в подвальное помещение не затекала талая вода.

При расчете количества и размера учитывают погодные условия и состояние грунта. Обычно исходят из соотношения 1 отверстие на 2 метра погонных. Другой способ расчета – разделить суммарную площадь пола на 400, получится общая площадь всех отверстий.

Обратите внимание

Оптимальные размеры продухов в фундаменте – 10-15 см (диаметр окружности), 10 см и 15 см – длина сторон прямоугольника. Минимально допустимое сечение – 5 см 2 .

С увеличением площади дома размер отверстий может увеличиваться.

Вентиляция фундамента без продухов

Если продухи не были установлены, а сделать их после монтажа фундамента нет возможности, существуют способы организовать вентиляцию без отдушин.

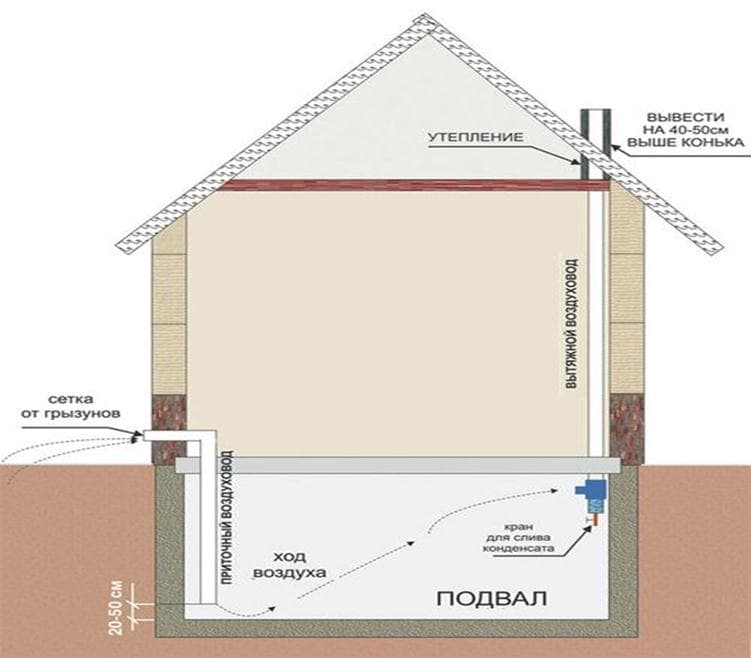

Схема вентиляции подвала с помощью трубы

Вентиляция фундамента домас помощью трубы. В этом случае подвал сначала утепляют, чтобы снизить вероятность образования конденсата. Лучше воспользоваться водоустойчивым материалом, который не будет пропускать пар. После этого устанавливается вытяжной воздуховод и кран для слива конденсата. Труба выводится на крышу на 50-60 сантиметров выше конька. Таким образом пар, который образовывается в подвале, не проникает в уязвимые стройматериалы, а поднимается по воздуховоду и выходит наружу.

Если подвал достаточно утеплен и гидроизолирован, в нем можно установить вентилятор. Его можно автоматизировать таким образом, чтобы вентиляция включалась только тогда, когда температура в помещении будет выше, чем снаружи.

Утепление стен подвала

Подвал, который не используется, можно засыпать. Сначала нужно утеплить потолок и покрыть его изоляционным материалом, который не пропускает ни воду, ни пар. После этого помещение засыпается керамзитом или пеностеклом. Керамзит дешевле, но пропускает воду. Его нельзя использовать в дождливых регионах и там, где уровень подземных вод высокий. Пеностекло более дорогое, но не впитывает воду и полностью решает проблему гниения пола. Если в доме будет устанавливаться печь, можно использовать это решение для вентиляции подвала. В этом случае поддувало устанавливается ниже уровня пола. Таким образом, воздух будет вытягиваться, и подвал осушиться. Этот способ можно использовать только в сочетании с установкой гидроизоляции.

Вентилировать подвал без продухов можно, но более затратно и менее эффективно. Все эти способы лучше сочетать с как минимум 2-4 отдушинами в фундаменте.

Как сделать вентиляцию в квартире: последовательность и тонкости работ

Тонкостей при сборке вентиляционной системы, можно сказать, что немного. Самая главная из них – это герметичность соединения. Несмотря на то, что производители создают плотные посадочные места, все же не лишним окажется использование герметиков. Также следует подумать о надежном креплении – зачастую движение воздуха по трубам и работающие двигатели вентиляторов могут создавать излишнее количество шума, который быстро распространяется по трубам, работающим как резонаторы. Крепить их часто и надежно следует только по этой причине. Ну а вообще монтаж вентиляции в квартире можно представить в виде следующей последовательности работ.

1. Проходы в стенах – говоря по-простому, дырки или отверстия. Бьются эти проходы под потолком – с простенками проблем не будет, а вот с наружной стеной, изготовленной из прочного бетона внушительной толщины, придется повозиться. Без алмазной коронки и мощного перфоратора здесь не обойтись – коронку лучше подбирать побольше. Диаметр 200мм отлично подойдет – излишек потом просто заделывается монтажной пеной.

2. Дальше, когда отверстия готовы, начинается монтаж воздуховодов – начинать работы лучше от наружной стены. Вставить и хорошенько закрепить первый воздуховод, после чего сразу же запенить пространство вокруг выбитого отверстия. Дальше все по порядку согласно схеме – труба тянется до ближайшего места всасывания или притока воздуха, где устанавливается тройник. Точно таким же образом магистраль протягивается до самого тупика системы – в смысле, до последнего помещения.

3. Пробросив магистраль, можно заниматься установкой оборудования, а вернее всего того, что нужно для его подключения. Первым делом на каждом тройнике следует смонтировать обратный клапан – дальше подвести воздуховоды к тем местам, где планируется установка вентиляторов или диффузоров или просто вентиляционных решеток.

В принципе, это и все работы по изготовлению принудительной вентиляции в квартире своими руками – установка оборудования, которая завершает сборку системы в целом, выполняется уже после полной отделки помещения декоративными материалами. После того, как будут смонтированы начерно подвесные потолки, возможно, понадобится произвести некоторые корректировки – в частности, обрезать излишки труб, закрепить переходные воронки и так далее. В общем, подготовить все так, чтобы потом производить подключение с наименьшими повреждениями чистовой отделки.

В завершение темы, как самому сделать приточную вентиляцию в квартире, добавлю только одно – прежде чем приступать к монтажным работам, систему нужно хорошенько продумать. Определиться с местом расположения труб, входными и выходными вентиляционными отверстиями и так далее. Скажу одно – для начала нужно определиться с точками входа и выхода воздуха из помещений, и система предстанет в вашем уме во всей свой красе. Вырисуется все вплоть до мест установки крепежных кронштейнов. Когда это произойдет, можно будет смело приступать к монтажным работам.

Автор статьи Александр Куликов

Возможные проблемы при отсутствии вентиляции

Конденсат — одна из проблем плохой вентиляции

Если сразу не позаботиться о качественной вентиляции цокольного этажа, со временем расположенные в нем помещения станет невозможно использовать.

Сырость, грибок, насекомые — это лишь небольшая часть проблем, с которыми можно столкнуться.

Вне зависимости от того, жилые или вспомогательные помещения будут располагаться на нижнем ярусе дома, правильно организованная вентиляция цоколя позволит:

• поддерживать оптимальную температуру в помещении. Отсутствие воздухообмена при наличии отопления приводит к возникновению парникового эффекта;
• сохранять влажность воздуха на нужном уровне. Для защиты дома от сырости, конденсата, гниения отделочных материалов необходима система вентиляции с хорошо продуманной траекторией движения воздуха;
• избежать проблем со здоровьем из-за скопления грунтовых газов;
• предотвратить появление грибка, плесени, насекомых;
• продлить срок службы фундамента, отделочных материалов, перекрытий.
