Вакуумный клапан для канализации

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

1. Можно ли снабдить канализацию в частном доме клапаном вместо ?
2. Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;

• При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
• Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Замена фанового стояка клапаном — плохая идея.

Механизм вкратце таков:

1. После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
2. Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
3. По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
4. Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

Неприятный запах, исходящий из канализации – довольно частое явление в наших домах и квартирах

Поэтому важно знать, что существует легкий способ улучшить ее работу, не прибегая к капитальному ремонту

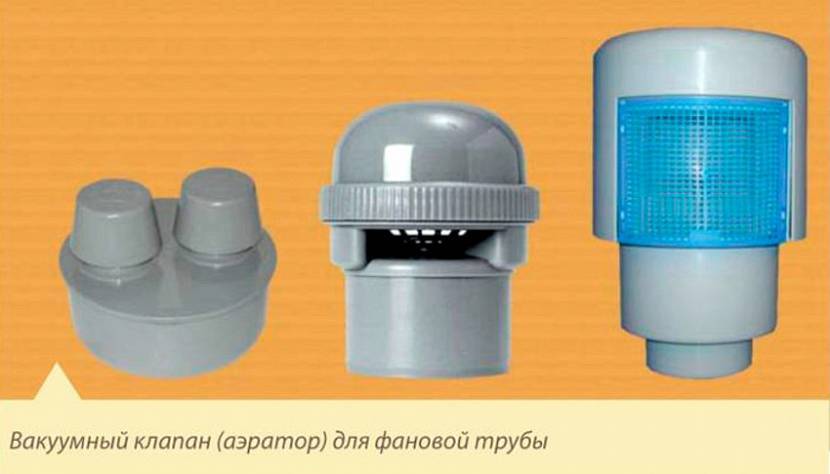

Вакуумный клапан для канализации (или как еще его называют воздушный клапан, аэратор, вентиляционный канал, фановый клапан) позволяет усовершенствовать систему, а в некоторых случаях даже отказаться от сооружения фанового вентиляционного стояка.

В нашем материале мы расскажем об устройстве и назначении аэратора, а также о том, как самостоятельно провести его установку в систему канализации.

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

• наличие посторонних звуков;
• распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

1. Можно ли снабдить канализацию в частном доме клапаном вместо вентиляции?
2. Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;

Любое негерметичное соединение станет источником запахов.

• При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
• Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Фановый отвод обеспечивает аэрацию септика.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Замена фанового стояка клапаном — плохая идея.

Почему?

Механизм вкратце таков:

1. После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
2. Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
3. По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
4. Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

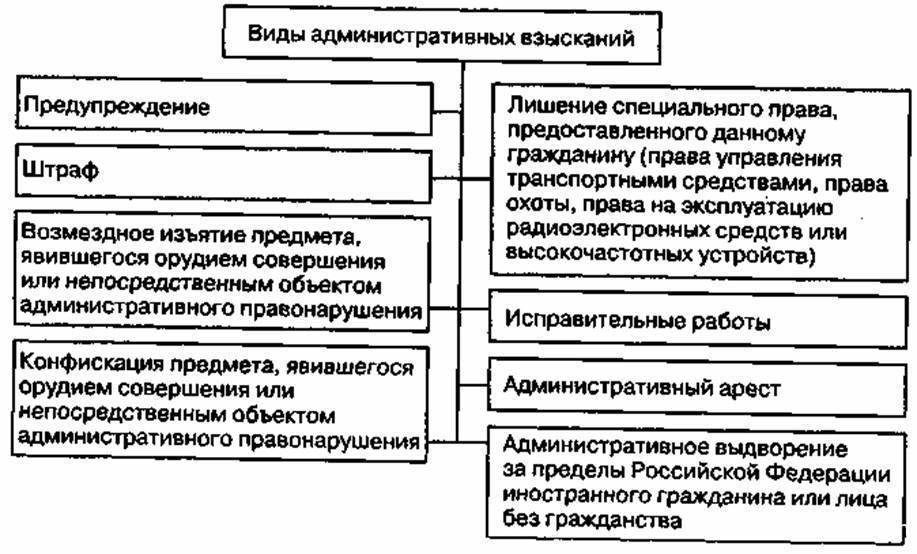

Система административных взысканий не сулит нарушителю ничего хорошего.

Как видите, овчинка не стоит выделки.

Как и где установить рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
4. Прибор не эксплуатируют при температурах ниже 0 °С.
5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.

Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

1. Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
2. Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
3. Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

1. На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
2. Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

С этим читают

Обзор производителей и цен

                Среди
наиболее известных производителей подобных устройств можно выделить следующие
компании:

• Hutterer
  & Lechner, DN110. Средняя цена составляет около 3000 руб.;
• McAlpine.
  Стоимость составляет от 400 до 1400 руб в зависимости от конкретной модели.
  Наиболее известны модели MRAA1S-CLEAR, MRAA1N и др.;
•  Ostendorf. Полипропиленовый
  прибор, цена которого составит 500 руб.

Существуют и более дешевые модели отечественного производства, стоимость которых не превышает 100-200 руб. Выбор обусловлен необходимостью, спецификой системы и возможностями владельца.

Всё полезное о канализации — gidkanal.ru

Обратный клапан как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

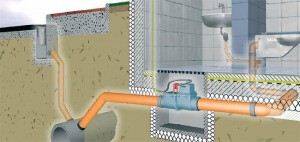

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Принцип действия клапанов, предотвращающих обратный ток жидкости

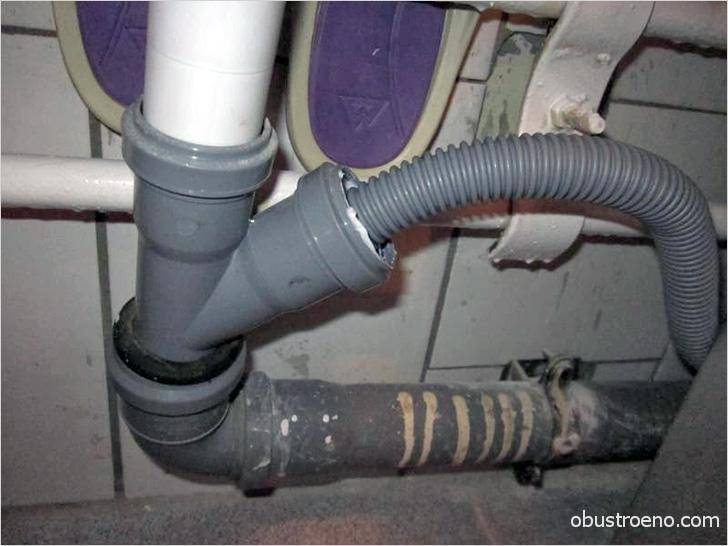

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
• В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Схема устройства подъемного канализационного клапана

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

Строение шарового обратного клапана на канализацию

Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Для чего нужен в канализации воздушный клапан и как его поставить читайте тут.

Межфланцевый

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.

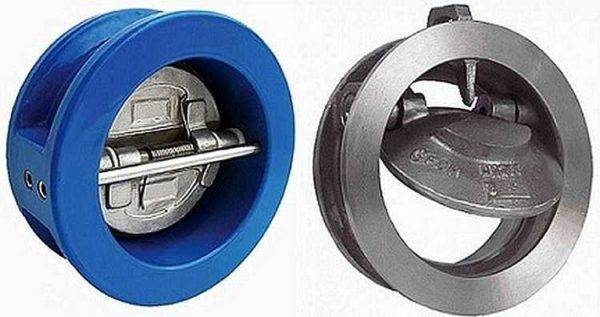

Межфланцевый обратный клапан

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.

Устройство клапана и его монтаж

Принцип работы вакуумного канализационного клапана довольно простой. Когда стоки движутся по стояку, создавая тем самым разряжение, запорный элемент клапана открывается, в результате чего происходит подсос воздуха. Когда давление в системе выравнивается, пружина возвращает клапан на свое место, в результате чего дальнейшее движение газов становится невозможным, соответственно, неприятные запахи не проникают в помещение.

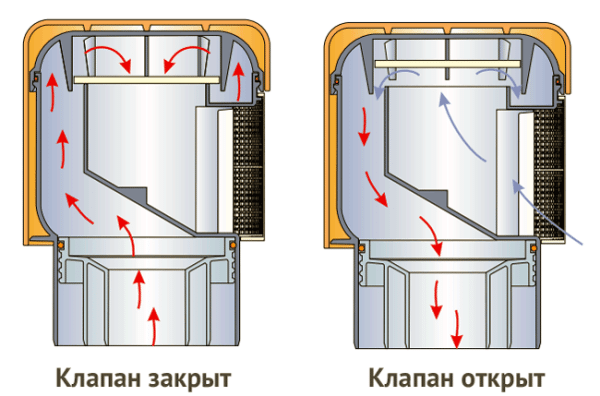

Принцип действия устройства

Стандартный вакуумный канализационный клапан имеет пластмассовый корпус. Основным элементом конструкции является шток, который поднимает боковое выпускное отверстие. При понижении давления в системе, шток опускается, в результате чего отверстие перекрывается.

Чтобы шток не поднимался выше, чем нужно, над ним располагается резиновая прокладка. Надо сказать, что существуют конструкции, в которых вместо штока используется резиновая мембрана. Их недостатком является быстрый износ мембраны, в результате чего ее необходимо регулярно менять.

На фото – типовой 50-ти миллиметровый клапан

Следует отметить, что существует два вида вакуумных клапанов:

Предназначение	Диаметр аэратора
Для раковин	50 мм
Для общего стояка	110 мм

Внешний вид устройств может варьироваться, кроме того могут иметься незначительные технические различия, однако, принцип работы и диаметр канализационных аэраторов остается одинаковым.

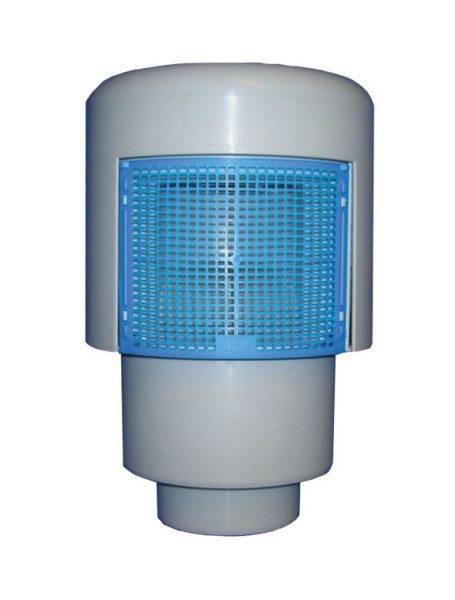

Типовой клапан диаметром 110 миллиметров

Особенности монтажа

Теперь рассмотрим, как правильно установить вакуумный клапан на канализацию. Для выполнения данной операции не обязательно приглашать специалиста, так как справиться с ней сможет каждый домашний мастер. Однако, необходимо предварительно ознакомиться с рядом нюансов этой операции.

Нередко вакуумный клапан канализации вызывает у потребителей непонимание. В результате многие домашние мастера демонтируют верхнюю часть стояков, которая возвышается над крышей, и вместо них устанавливают данное устройство. Делать этого не стоит, так как клапан в полной мере не заменяет вентиляцию канализации, если только она не забита посторонними предметами и мусором.

Установленный клапан

Кроме того, при монтаже устройства, следует соблюдать следующие правила:

• Клапан можно установить только в помещениях, где температура воздуха не опускается ниже нуля градусов по Цельсию. Дело в том, что на морозе узел не будет функционировать. Поэтому его обычно устанавливают в туалетах или отапливаемых чердаках.
• Если в полу имеется сливной трап, то клапан должен располагаться на 30-35 см выше уровня пола.
• Если сливной трап отсутствует, аэратор должен располагаться на 10 см ниже самого высокого канализационного отвода.
• В случае монтажа клапана в коробе или нише, необходимо обеспечить к небу свободное поступление воздуха. В противном случае устройство не будет работать как положено.

Что касается самого монтажа, то инструкция предельно простая – изделие вставляется в свободный конец канализационной трубы либо в специальный раструб. Конечно, соединение должно быть плотным, поэтому следует использовать резиновые манжеты.

Клапан с манжетой для установки в трубу

Конечно, решение о монтаже устройства должен принимать специалист, который имеет представление об особенностях работы канализационной системы на объекте. Однако, в любом случае его установка лишней не будет и работе системы не навредит.
