Ошибки установщиков кондиционеров
Установить сплит-систему можно не более чем за полчаса. Так могут сказать только те люди, которые не делают вакуумирование или производят ее неправильно. Так, основная ошибка установщиков климатического оборудования—это вытеснение воздуха фреоном. Сам процесс может и эффективен, но есть один большой недостаток. Производители кондиционеров запрещают проведение подобных вмешательств. Даже если получится вытеснить воздух таковым методом, то позже, это может привести к другим проблемам. В случае поломок устройства в период действия гарантийного талона, работники ремонтного сервиса выявят недостаток хладагента в системе. На утечку газа списать недостаток фреона вряд ли получится.
ТОП-3 лучших модели
На рынке сегодня представлено множество моделей вакуумных насосов. Большой популярностью среди покупателей в разных ценовых сегментах пользуются такие устройства, как Value VE115N, Value V-i220SV, Value VE-2100. Они собрали множество положительных отзывов и рекомендаций, что является своеобразным гарантом качества.
Лучшая бюджетная модель
В данной категории лидером признан насос Value VE115N. Это одноступенчатый бюджетный вакууматор от популярной компании с увеличенным сроком службы. Он обеспечивает высокую производительность – 51 л/мин, имеет компактные габариты и вес чуть менее 7 кг. Мощность прибора – 185 Вт, остаточное давление в системе – 150 микрон. Техника получила большую точность по отношению к предыдущим моделям линейки. Для проверки уровня масла предусмотрено широкое смотровое окно. Цена прибора – в пределах 5000 рублей.
Value VE115N на Яндекс Маркете
Лучшая модель среднеценового сегмента
В категории полупрофессионального оборудования среднего ценового сегмента побеждает модель Value V-i220SV. Серия VI обеспечивает самый глубокий вакуум среди оборудования компании Value. Данный насос имеет производительность 51 л/мин, остаточное давление 1,6 Па и мощность 250 Вт. Он оснащен собственным вакуумметром, помогающим отслеживать остаточное давление в магистрали. В конструкцию прибора входит электромагнитный клапан, в автоматическом режиме перекрывающий вход изделия после отключения электроэнергии. Цена – от 12900 рублей.
Value V-i220SV на Яндекс Маркете
Лучшая премиальная модель
По этому критерию многими специалистами лучшим признан вакууматор Value VE-2100. Это самый мощный 2-х ступенчатый насос данной марки в серии VE. Глубина вакуума составляет 2 Па, производительность – 288 л/мин, мощность – 750 Вт. Прибор работает от сети. Тип – пластинчато-роторный. Устройство используется для вакуумирования климатического и холодильного оборудования. Цена начинается от 23600 рублей.
Value VE-2100 на Яндекс Маркете
Для чего нужно вакуумирование кондиционера
Приветствую всех читателей и гостей сайта «Кондиционерщик». Сегодня мы поговорим о том, как производится вакуумирование кондиционера, и зачем требуется данная процедура.
Зачем нужно проводить данную операцию
Слово «вакуумирование» означает создание вакуума (отрицательного давления). Происходит это когда выкачивается воздух из закрытого контура. Где же создается вакуум в сплит-системе, и зачем он там нужен?
Для того чтобы кондиционер осуществлял свою основную функцию (перенос тепловой энергии), в нем циркулирует специальное вещество – хладагент. Изначально на заводе этот газ закачен во внешний блок сплит-системы (в компрессор и радиатор). Когда внутренний блок соединяется трубками с внешним блоком, то во внутреннем блоке и в медных трубках находится обычный воздух. И пока мы не откроем сервисные краны на внешнем блоке, хладагент не поступит во внутренний блок. Так вот, вакуумирование кондиционера проводится для того, чтобы удалить воздух и влагу из внутреннего блока и межблочных трубок (хладагент во внешнем блоке не должен смешаться с воздухом из внутреннего блока).
Если допустить такое смешивание, то состав хладагента будет нарушен, что приведет в лучшем случае к снижению эффективности теплообмена. А в худшем — к выходу из строя деталей кондиционера вплоть до компрессора.
Всё дело в том, что обычный комнатный воздух содержит в своем составе частицы воды, которые могут заледенеть, например, в капиллярной трубке кондиционера, что приведет к повышенной нагрузке на компрессор и дальнейшему выходу его из строя.
Вакуумирование: что нужно знать
Инструменты
Перед вакуумизацией необходимо подготовить набор инструментов. Вам понадобится вакуумный насос для кондиционеров, манометрическая станция, баллон с фреоном, шестигранная отвертка (а лучше комплект), разводной и газовый ключ.
Процесс вакуумирования
Здесь мы вкратце расскажем, как вакуумировать кондиционер. Если вас интересует более подробная инструкция, прочтите статью далее.
Вакуумирование состоит из двух этапов. Давайте рассмотрим их подробнее.

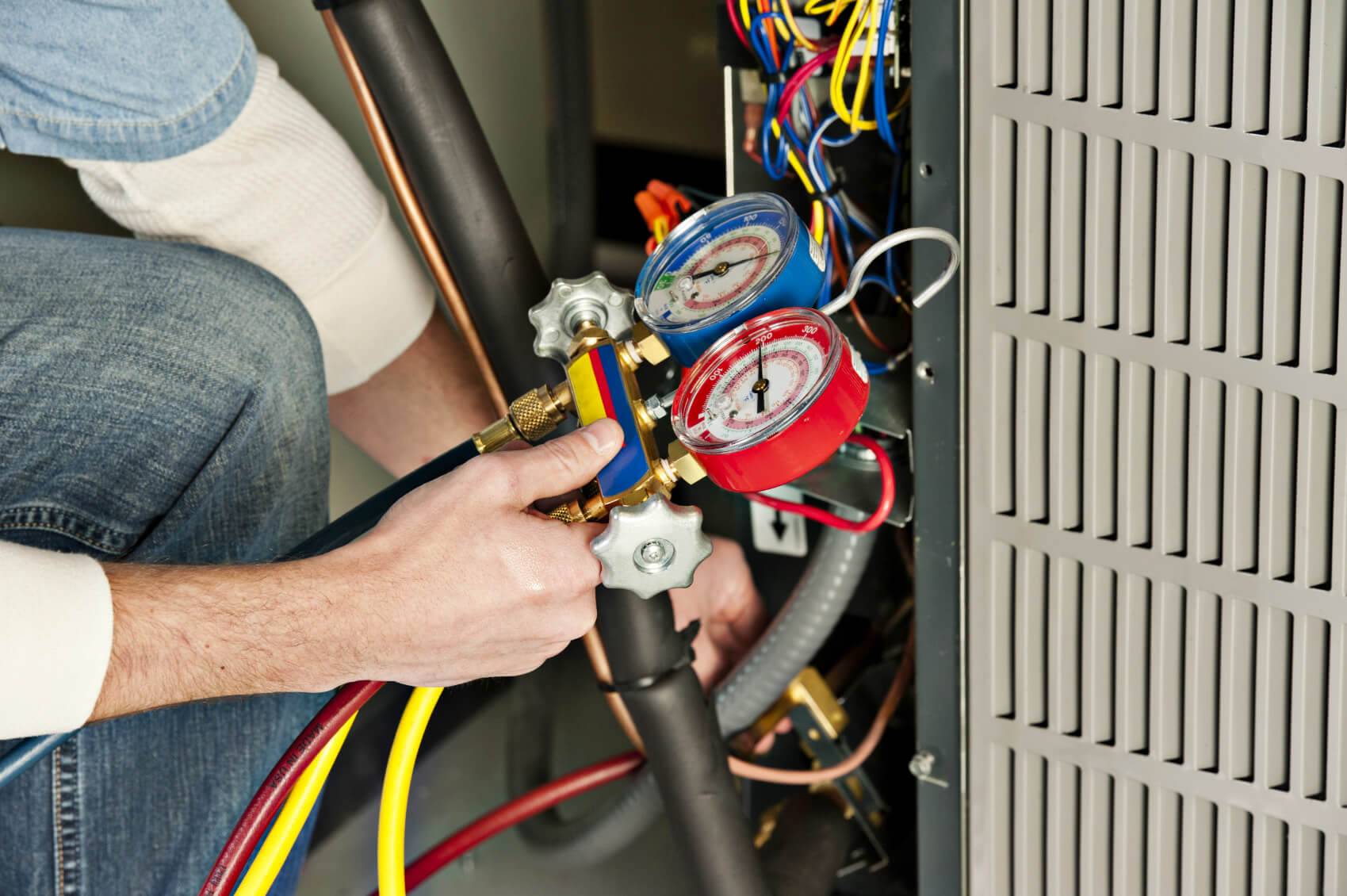

Первый этап. Вакуумный насос для откачки воздуха из кондиционера присоединяется к манометру, а затем к наружному блоку, и включается. Насос должен проработать не менее 10-15 минут. Длительность работы насоса зависит от его мощности. В среднем 15 минут достаточно, чтобы выкачать лишний воздух из наружного блока, но в некоторых случаях ожидают 20 минут.
Во время откачки воздуха ведется наблюдение за показателями манометра. Наблюдение продолжается еще 20-30 минут после отключения насоса. В течение этого времени показатель давления не должен меняться. Это будет означать, что фреоновая трасса абсолютно герметична.
Если после откачки воздуха стрелка манометра начала подниматься, значить в трассе произошла утечка. В этом случае мастер пытается найти место утечки и загерметизировать систему. В большинстве случаев утечка возникает из-за слабо затянутых гаек, неправильного вальцевания или повреждения медных трубок в процессе монтажа.
После система проверяется еще раз с помощью манометра. Если стрелка остается неподвижной и трасса полностью загерметизирована, мастер приступает ко второму этапу.
Второй этап. Холодильный агент запускается в систему. Вакуумный насос для кондиционера отключается от наружного блока, баллон подключается. Шестигранным ключом открываются краны для подачи фреона. Контур медленно наполняется хладагентом. После заполнения трассы фреоном проводится тестирование. Мастер проверяется работоспособность всех режимов работы. Если они работают исправно, значит мастеру удалось правильно вакуумировать кондиционер.
Вакуумирование кондиционера собственными силами
Стоимость работ по установке сплит-систем в специализированных организациях колеблется от 3000 до 6000 рублей. Если же вы решились на самостоятельный монтаж кондиционера, значит, без труда справитесь и с вакуумированием трассы. Для процедуры вам потребуется, как минимум, вакуумный насос и манометр.

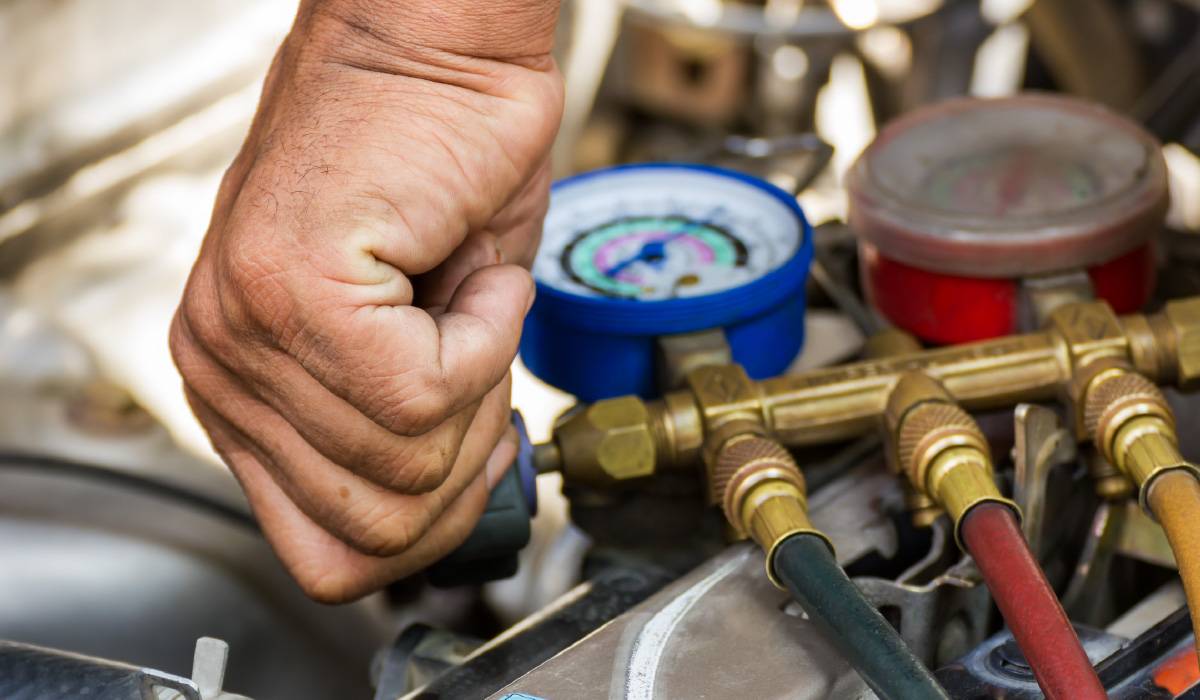

Чтобы вакуумировать кондиционер своими руками следует подсоединить один из шлангов коллектора к заправочному клапану внешнего блока устройства, а второй – к вакуумному насосу. После процедуры соединения включите насос и откройте кран на коллекторе. Насос выкачивает из системы оборудования мелкие частицы, лишнюю влагу и воздух.
Дайте насосу поработать в течение 20 – 30 минут. После того, как на манометрическом коллекторе вы увидите нужный показатель (0 либо -1), вакуумный насос можно отключить. Подождите 30 – 45 минут. Если показатели не изменились, значит, система полностью герметична, воздух нигде не проходит, следовательно, можно начать запуск фреона. Для этого открутите клапан жидкостной трубы (тонкой) и клапан газовой трубы (толстой) с помощью шестигранного ключа. Не забудьте отсоединить коллектор. После этого можно протестировать устройство и насладиться плодами своего нелегкого труда.
Покройте мыльным раствором все стыковые соединения и посмотрите, где образуются пузырьки. Проверили, все подтянули. Попробуйте вакуумировать еще раз. Если после второго раза стрелка опять меняет положение, то есть поднимается, нужно осмотреть вальцовку.
Чаще всего проблема утечки возникает из-за гаек. Случаются такие ситуации, что какая-то гайка недотянута, либо перетянута (сорвана резьба, либо вальцовка). Тут следует заняться противоположным процессом — перекачиванием фреона в кондиционер. Для этого подсоедините коллектор к клапану для заправки, включите сплит–систему на холод и закройте кран на тонкой (жидкостной) трубке. Как только заметите, что началось разряжение, закройте кран на толстой (газовой) трубке и выключите кондиционер.
После устранения неполадок операция по избавлению трассы системы от влаги и воздуха повторяется заново. Очень хорошо, что существует такой процесс, как вакуумирование. Если его проигнорировать, утечку заметить невозможно. А фреон штука тонкая. Летом кондиционер работал отлично, зимой вы им не пользовались, а весной – он не работает, как следует. Причина – утечка хладагента.
Нюансы проведения вакуумирования
Вакуумирование сплит-системы не всегда проходит без проблем. Так, показания давления может скакать. Такие резкие и частые изменения указывают на потерю герметичности. Значит, постоянные скачки – это признак пробоины, плохо закрученной гайки шланга и др. Лучший метод диагностики – мыльный раствор. Этот старый, но до сих пор действенный метод, внешне покажет проблемную зону. Если в каком-то месте появились пузырьки, то необходимо подключить этот элемент заново, или просто подтянуть гайку ключом.
Этот вариант требует дополнительных действий со стороны мастера. Подключают коллектор к клапану для дозаправки фреона, включают кондиционер и перекрывают вентиль на тонкой трубе. Как только показатели на манометре начнут уменьшаться, следует перекрыть и соседний вентиль. После этого можно выключать кондиционер и отключать остальное оборудование.
После проведения дополнительных операций по перекачке хладагента, необходимо заново провести вакуумирование. Сам процесс удаления воздуха и влаги несложен, если его производить самостоятельно. Только есть один минус. Если вдруг что-то пойдет не по плану и не будут проведены определенные меры по защите устройства, то есть риск того, что охладительная система может повредиться или стать неисправной. А при вакуумировании кондиционера специалистами, риск того, что может произойти проблемная ситуация, минимальный. Дополнительным и важным фактором при пусконаладочных работах, проводимых специалистами – это гарантия на качество работы. При любых проблемах, возникших с ККБ после этого, повторный ремонт будет бесплатным.
Мыльный раствор поможет определить утечку газа
1 По какому принципу работает насос при откачке воздуха
Перед тем, как описать принцип работы вакуумных насосов для кондиционера, предварительно рассмотрим существующие виды и структуру устройства.
Вакуумный насос, предназначенный для откачки воздуха из кондиционера, разделяется на насколько видов.
Фото 1. Структура вакуумного насоса.
- 1. Пластинчатый роторный насос. Представлен четырьмя видами. По уровню производительности достигает шестидесяти литров в секунду. При этом максимальность давления составит половину Паскаля.
- 2. Водокальцевой вариант вакуумного насоса. Производитель вывел на рынок две разновидности. Для осуществления деятельности такого агрегата обязательно нужна вода. Отличается долговечностью в использовании и относительной дешевизной.
- 3. Насос мембранный. Вакуум создается относительно неглубокий. В своей деятельности требует частой замены таких элементов, как клапана и мембраны. Чаще всего область применения промышленность.
- 4. Очень глубокий вакуум создает золотниковая модель вакуумного насоса. Большой вес, приличный объем и повышенная стоимость делают возможным его применение только на предприятиях.
- 5. Насос, имеющий масляный уплотнитель. Специальное отделение для масла обеспечивает отличное действие аппарата.
Устройство насоса примерно одинаковое у всех производителей. Отличаются только по вышеперечисленным видам. Какая же у него структура?
- Выполнен в горизонтальной плоскости.
- Существуют два окна. Одно нагнетает газ, другое – всасывает.
- Жидкостное кольцо служит для сжимания газа.
- С помощью лопаточного колеса приводится в движение кольцо.
- Набор мелких элементов.
- Вакууматор для кондиционера произведен из чугуна.
- Крышка содержит отверстие для подачи водного ресурса.
Что касается принципа действия, то его ключевая робота заключается в удалении воздушных масс из кондиционера. Такой прибор, также служит для удаления различных газов и паров воды. Одновременно создает низкий тип давления.
В результате воздушная смесь изолируется и перемещается к выходу через патрубок. Когда происходит процесс связывания газа, то его микрочастицы удаляются при помощи жидкости. Поэтому применение вакууматор имеет двойное значение для кондиционера. Одновременно исчезает жидкая и газообразная смесь.
Проведение ваккумизации кондиционера
Удаление воздуха или влаги с охладительной системы и последующая заправка ее фреоном всегда производится с помощью специальных инструментов и оборудования. Вакуумирование кондиционера невозможно провести без:
- специального насосного оборудования;
- коллектора, оборудованного манометрами;
- баллона с жидким фреоном для функционирования сплит-системы;
- ручные инструменты (ключи, пассатижи и отвертки).
О том, как вакуумировать кондиционер известно много информации. Существуют несколько отличающихся друг от друга алгоритмов действия. Но, без наличия инструментов и оборудования не обойтись.
Внешний блок кондиционера имеет специальный порт для обслуживания охладительной системы. К нему необходимо подключить коллектор с мономерами. А завершает эту цепочку вакуумный насос. Вакуумирование кондиционера проводится так:
- Открывают балластный кран насоса и перекрывают газовый вентиль на коллекторе.
- Включают насос и смотрят на манометр. Через несколько минут стрелка на измерительном приборе может поменять свое положение. При скопившемся воздухе показатель будет равен 1 атмосфере, а при влаге – меньше единицы. Идеальный показатель – 0.
- Насос отключают и закачивают азот. Этот газ связывает и стравливает посторонние продукты через вентиль на самом кондиционере.
- После этого процедура с вакуумированием повторяется.
Если пренебрегать такой последовательностью действий, то функционирование кондиционера не будет столь эффективной. При длительном использовании оборудования с таким недостатком, есть риск того, что компрессорно-конденсаторный блок выйдет из строя. А ремонт или покупка нового устройства, будет значительно дороже, чем даже вызов специалистов для вакуумирования кондиционера.
