Утепление вентиляционных труб на холодном чердаке: необходимость, материалы

В чем смысл утепления вентиляции

Собственно само утепление необходимо, чтобы предотвратить условия возникновения так называемой точки росы. Согласно строительному нормативу СП-50.1333-2012 под данным термином понимается температура, при которой водяной пар, содержащийся в воздухе, выпадает в виде воды на окружающих предметах, то есть конденсируется. Естественно точка росы напрямую зависит от влажности воздуха, чем она выше, тем точка росы ближе к окружающей температуре.

Таблица для определения точки росы.

Начнем с того, что на незащищенной трубе в чердачном перекрытии конденсат может выпадать как изнутри, так и сверху воздуховода. Эта влага по-своему опасна в обоих случаях. Так вода, постоянно стекающая по трубе, естественно, будет впитываться в перекрытие

И здесь уже неважно будет это бетон, дерево или какой-либо иной материал, рано или поздно он начнет разрушаться. Добавьте к этому еще и нелицеприятные разводы вокруг трубы на потолке крайнего этажа;
Более половины вентиляционных коробов и труб делается сейчас из оцинкованного железа

Цинковое напыление вещь хорошая, но если его повредить, что неизбежно при разрезании и монтаже, тонкий железный лист начнет ржаветь и времени, чтобы на трубе появились дыры, понадобится немного, не более 2 – 3 лет;

Резка матов из ватного утеплителя.

Кроме бытовой вентиляции, в домах от 2 этажей и выше монтируется фановая вентиляция для канализационной системы. Говоря проще, это продолжение канализационного стояка выведенное на крышу. Так вот, при той запредельной влажности которая есть в канализации, чердачный сектор такой трубы диаметром 100 мм наглухо перемерзает уже при температуре -5ºС или -7ºС в течении недели. А это уже влечет за собой проблемы с эксплуатацией канализации;
Кроме своей прямой функции, утеплитель для вентиляционных труб является хорошим звукоизолятором. Обустроив такую систему, вам не придется слушать завывание ветра в ваших трубах;
Но прогнившее перекрытие, испорченный потолок, постоянная музыка ветра, неприятный запах из раковины и перемерзшая зимой канализация это еще «цветочки», гораздо более опасно появление плесени и грибка внутри бытовой вентиляционной системы. Дело в том, что подобная «растительность» распространяется аэрозольным путем, проще говоря, споры плесени переносятся потоками воздуха. Естественно, попав в вентиляционную систему, они будут регулярно орошать весь дом, а люди, живущие в доме, будут постоянно дышать всем этим букетом. Последствия могут быть самые разные, от легкого недомогания, до хронических головных болей и аллергии.

Укутывание кокона из стекловаты гидроизолирующим полотном.

Теперь взвесьте все за и против и сами для себя решите, нужно ли утеплять вентиляционные трубы в вашем доме. Я думаю, ответ очевиден и далее мы подробно остановимся на распространенных материалах и способах их монтажа.

С чем связано появление конденсата

Такая вентиляция однозначно даст не просто конденсат, а будет лить вода

Конденсат – образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

отсутствие теплоизоляции на вентиляционных трубах;
произведено неправильное утепление труб;
при монтаже вентиляции были закуплены бракованные материалы;
плохое утепление пола и стен, наледь;
возведение дома производилось на влажном фундаменте;
вода в подвале дома;
вентиляционные трубы со временем забились мусором;
неисправности водопровода в доме;
перепад температуры снаружи и внутри дома;
неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений – сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

Как утеплить трубы отопления на чердаке

Затраты на отопление дома ежегодно увеличиваются. Каждый владелец ищет пути экономии: котел включается периодически, либо постоянно работает только на минимуме и прочее. Использование таких методов ведет к существенному понижению температуры в доме. Но мало кто задумывается, насколько эффективно отапливается именно жилая зона, ведь большая часть тепла теряется по дороге к ней.

Если потери тепла удастся свести к минимуму, то комнаты будут прогреваться лучше и быстрей, соответственно не потребуется беспрерывной работа котла, и можно будет прибегать к экономии без ущерба температуре. Так как котлы часто размещены в подвальных и других подсобных помещениях, рассмотрим, как провести утепление труб отопления в подвале и других возможных местах прохождения системы.

Утепление вентиляционных труб на холодном чердаке частного дома

В этом материале полностью разберём проблему необходимости утепления труб вентиляции на неотапливаемом чердачном помещении. Рассмотрим целесообразность теплоизоляции труб, как правильно это сделать и каким материалам отдать предпочтение.

Надо ли утеплять вентиляционные трубы на чердаке?

Вентиляционные трубы на крыше и чердаке утепляются для того, чтобы снизить риск возникновения конденсата: он скапливается внутри не утепленной трубы. Образовавшийся конденсат стекает вниз по трубам, проникая в стыки и щели, из-за чего на стенах или в перекрытии образуются мокрые пятна.

При минусовой температуре это может послужить причиной образования инея, что уменьшает внутренний диаметр трубы. Это происходит из-за содержания в теплом воздухе большого количества влаги. В холодный период теплый воздух соприкасается с холодной трубой, он резко охлаждается, вследствие чего образуется пар, а затем конденсат.

Этот процесс возможно остановить при помощи утепления труб.

Вентиляционная труба подготавливается к изоляции

Достоинства утепления

При работе вытяжки возникает шум, уровень которого можно снизить при утеплении труб;
При выборе качественного утеплителя воздуховод минимизирует теплопотери, так как теплообмен между теплым воздухом внутри трубы и охлажденным снаружи уменьшается.

Важно! У некоторых современных производителей теплоизоляция уже предусмотрена. https://www.youtube.com/embed/91g34QydGBo. https://www.youtube.com/embed/91g34QydGBo

Скапливающийся в вентиляционной шахте конденсат негативно сказывается на перекрытиях. Появление конденсата также ведет к:

Образованию на оцинкованной трубе ржавчины;
Разгерметизации вентиляционной системы;
Уменьшению внутренней части воздуховода;
Понижению качественных показателей воздухообмена;
Появлению влаги в перекрытиях между этажами, в середине стеновых конструкций и так далее

Последствия негативного воздействия конденсата от не изолированной трубы

Отсутствие утепления труб может привести к быстрому износу постройки в холодное время года. При более низких температурах будет образовываться больше конденсата, поэтому утепление вентиляционных труб на холодном чердаке и крыше необходимо.

В каких местах нужно утеплять трубы?

Теплоизоляция необходима в местах наибольшей площади соприкосновения холодного воздуха с тёплым. Если в вашем доме вентиляционная труба проведена через стену, то необходимо утеплить часть, ведущую к дефлектору. В частных домах еще одним холодным местом является чердак. Если трубы проходят там, их необходимо утеплять.

В офисных, производственных помещениях создается утепленный вентиляционный клапан. Он открывает или закрывает доступ для воздушных потоков разной температуры. Клапан может нагревать выходящий воздух, так как створки обрабатываются ТЭНом, что снижает риск возникновения конденсата. Данный способ является довольно дорогостоящим.

Правильный подход к утеплению

Чтобы ответить на вопрос: как утеплить вентиляционную трубу в частном доме правильно и одновременно экономно – следует разобраться в причинах появления конденсата. Разница температур всегда приводит к появлению конденсата, но наиболее обильное выделение «росы» наблюдается на отрезке активного соприкосновения теплого и холодного воздуха. Чем ближе удастся его передвинуть к выходному отверстию трубопровода, тем меньшими окажутся потенциальная опасность и ущерб от конденсата.

Идеальным случаем считается ситуация, при которой смешивание холодного и горячего воздуха происходит в участке вентиляционной трубы, расположенном за пределами здания. Но реализовать это на практике удается не всегда.

Поэтому для дымоходов и воздуховодов на неотапливаемом чердаке утепление каналов считается обязательным. Благодаря этому удастся вывести «мокрую» зону – место наиболее активного образования росы – за стены постройки. Такое решение поможет даже при активном появлении большого количества конденсата не позволить влаге проникать в стены, провоцируя появление сырости, грибка и остальных сопутствующих неприятностей.

Поиск оптимального места

Вертикальный дымоход от печного отопления, камина или газового котла благодаря выходу горячего воздуха будет полностью очищаться от влаги в процессе отопления помещения. Горизонтальные воздуховоды, выход которых располагается в стене, изначально должны монтироваться с уклоном книзу минимум в несколько градусов. Это позволяет скопившейся влаге стекать наружу, а не внутрь помещения. Поэтому самым важным моментом перед утеплением таких воздушных каналов является проверка наличия уклона для ее вывода. Иначе даже утепленные вентиляционные трубы станут в будущем источником проблем, пусть и заметно позже, чем вообще без теплоизоляции.

Обязательным местом для утепления труб воздуховодов является неотапливаемое чердачное помещение. Именно в нем разница температур в холодное время года становится источником проблем из-за образования влаги. Конденсат на них, вне зависимости от того использованы пластиковые трубы или металлические, образуется как внутри, так и снаружи.

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Утепление вентиляционных труб на холодном чердаке частного дома

Достоинства и недостатки готовых утепленных труб

Для тех, кто не желает заниматься утеплением самостоятельно, существуют готовые утепленные трубы со слоем заводского утеплителя. Они имеют простую конструкцию: защитный слой из базальтового волокна вставляется между двумя каналами разных диаметров.

Технические характеристики

Такие трубы применяются в сооружении вентиляционных систем и дымоходов. В первом случае необходимо использовать продукцию из оцинковки, во втором — из нержавеющей стали. Защиту от влаги и сохранение тепла обеспечивает слой минваты со следующими характеристиками:

горючесть — Г1 (слабогорючий).
коэффициент теплопроводности — 0.038−0,051 Вт/(м*К).
прочность — от 5 кПа до 80 кПа.
водопоглощение — 2%.

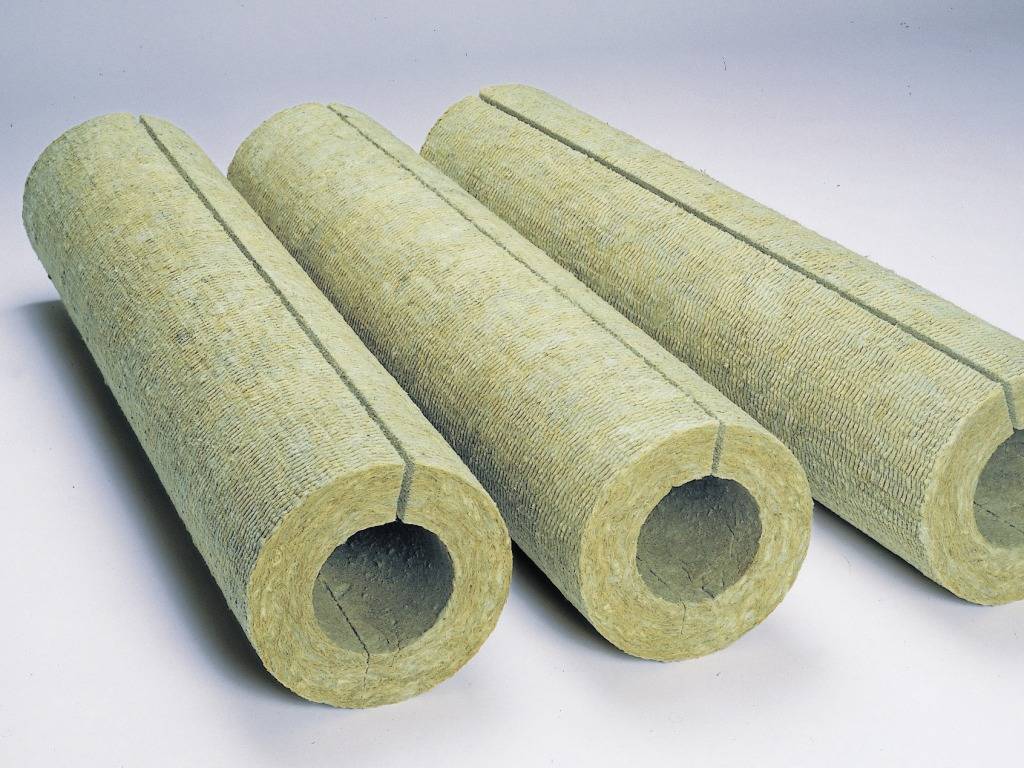

Готовые утеплённые трубы

Минеральная основа предотвращает образование грибка и плесени, а структура волокон сохраняется даже после длительного срока эксплуатации. Температура плавления изолирующего вкладыша составляет 1100 ºС, что говорит о пожаробезопасности изделия. Комбинированный состав делает изделия поглощающим внутренние шумы и прочным. Минусом данной продукции является высокая цена.

Особенности установки

Важно! Для правильного и качественного монтажа необходимо иметь опыт в установке внутридомовых коммуникаций. При отсутствии опыта рекомендуем обратиться к профессионалам

Если вы решили монтировать конструкцию самостоятельно, вам могут помочь следующие напоминания:

При широком сечении труб циркуляция воздушных потоков происходит лучше (рекомендованный минимальный диаметр — 14 см).
Короткие каналы необходимо сделать достаточно широкими.
Для сохранения силы тяги все каналы воздухоотводов в доме должны соответствовать друг другу.
Лучше применять одинаковый тип теплоизоляции и труб.
Принудительную вентиляцию стоит устанавливать при нарушении естественного теплообмена.

Процесс монтажа утеплителя

Возможные способы предотвращения недостатков

У утепленных труб нет недостатков, которые бы влияли на эксплуатацию.

Однако стоит учитывать, что несколько стальных слоев будут тяжелее, чем гофрированные или полимерные утеплители. Тем не менее, на качество монтажа не влияет процесс установки, поэтому данная характеристика редко учитывается.

Если есть сомнения по поводу стоимости, можно провести простой расчет: разницу между утепленными конструкциями сравните с суммой стоимостей комплектов труб, утеплителем с гидроизоляцией и стоимостью средств фиксации. Если разница небольшая, необходимо выбирать более легкий в монтаже материал.

Итог

Утепление труб на холодном чердаке или крыше необходимо. Материал следует выбирать исходя из своего бюджета и особенностей конкретного дома.

Всегда ли необходимо утеплить трубы на чердаке?

Если в семье есть сыновья, дочки, стоит постараться, приспособить эту половину дома под нужды деток. Палаточный домик, место для колдовства — это все чердачный этаж. Холостяку, холостячке, влюблённым, начинающей семье будет легче вести дела по дому, беспокоиться о собственном благополучии, если чердачный этаж превращён в комнату с довольно низким уровнем риска травм. Пыль, сквозные щели, влага трубы открытого типа мешают больше, чем невысокий потолок, неправильное освещение.

Помещение чердака в качестве комнаты отдыха

Чердачный этаж может быть таинственной комнатой. Пересмотреть устаревший фотоальбом из коробки, спеть любимую песню, включив караоке, можно будет собственно здесь. Либо же он станет комнатой, где есть что-то пугающее, повредит настроение одна мысль о нём. Подбирает хозяин то, каким ему быть. Спрятать трубы, украсить их — первое, что нужно выполнить на чердаке. Точнее, первое, что нужно выполнить — это побеспокоится о тепловой изоляции.

Каждая труба будет замерзать во время зимы. Утеплив все присущие в данной части дома магистрали из труб, можно добиться подобных целей:

продлит эксплуатационный срок;
сделает лучше возможности в работе;
улучшить систему обеспечения жизни в доме.

Утеплять трубу вентиляции на чердаке, водопроводную, дымоходную главное, хотя и не кажется так сначала. Но как только начался отопительный период, ни с того ни с сего на голову сыплются проблемы: в доме из-за чего то прохладно, плата за теплоснабжение подорожала, в вентиляции вода, какой-нибудь раздел трубопровода лопнул, возникла плесень, грибки. Причина же в том, что утеплять дымоходную трубу на чердаке и за его пределами на крыше никто не решался раньше.

Утепление труб на чердаке

Где и как правильно утеплять

Переходя к вопросу, как утеплить вентиляцию правильно, необходимо понимать, что многое будет зависеть от используемого утеплителя и от его толщины. Традиционно теплоизоляцию вентиляции проводили стекловатой или минеральной ватой. Сегодня ассортимент расширился за счет появления на рынке так называемых скорлуп. Это цилиндрической формы трубы, состоящие из двух или более сегментов. Их просто надевают на воздуховоды и скрепляют скотчем или проволокой. Изготавливают скорлупы из той же минеральной ваты, пенополистирола, пенополиуретана и других вспененных полимеров.

Бороться с конденсатом в вентиляции надо с позиции точного определения участков. Если говорить о частном доме, то это неотапливаемый чердак. При этом устранить недостатки можно очень просто – полностью провести теплоизоляцию воздуховодов, клапанов и другого оборудования, если оно предусмотрено проектом системы. Если вентиляционная разводка располагается под потолком, а он в свою очередь утеплен по полу чердака, то теплоизоляцию этого участка проводить необязательно.

Есть способ отвода конденсата из вентиляции, когда неутепленные участки снабжаются специальными приспособлениями, которые называются кондесатоотводчиками. То есть, образующийся в системе конденсат собирается в этом приспособлении и удаляется наружу. Вариант эффективный в плане защиты внутренних помещения от влажных подтеков на стенах и капель из вентиляционных решеток.

Чем утеплить перекрытие на холодном чердаке

На сегодняшний день существует множество вариантов для утепления перекрытия чердака своими руками. Наибольшее распространение получили следующие теплоизоляционные материалы:

минеральная вата. Сюда относят стеклянную, каменную и шлаковую вату. Выпускается в плитах и матах;
пенополистирол и пенопласт. Пенополистирол является более качественным материалом, чем пенопласт. Он обладает большей прочностью и плотностью, меньшим влагопоглощением;
пенополиуретан (ППУ). Один из самых технологичных, качественных и дорогих утеплителей;
насыпные материалы (опилки, керамзит, шлак и т.п.).

Перед тем, как утеплить чердак частного дома одним из приведенных утеплителей, необходимо определиться какой из них будет наиболее рациональным. К примеру, бывает попросту невозможно хорошо уложить плиты минеральной ваты. Для такого случая лучше использовать сыпучие утеплители, которые заполнят все пустоты и неровности.

Утепление минеральной ватой своими руками встречается достаточно часто из-за хороших теплоизоляционных и звукоизолирующих свойств. Перед укладкой минваты на пол чердака укладывается пароизоляция для предотвращения попадания влаги из нижних помещений.

Чаще всего минвату укладывают в два слоя. Сверху также укладывают пароизоляцию и уже потом делают черновой пол для передвижения по чердаку.

Утепление пенополистиролом (пенопластом) также рекомендуют производить с подкладкой под него слоя пароизоляционной мембраны. Влагопроницаемость этих материалов хоть и незначительна, но лучше подстраховаться и избавиться от возможных будущих трудностей. Для самостоятельного утепления на холодном чердаке лучше использовать пенополистирольные плиты, так как они прочнее, чем пенопласт.

Утепление нежилого чердака пенополиуретаном (ППУ) является наиболее эффективным и качественным способом для деревянного частного дома. Основные преимущества пенополиуретана следующие:

абсолютная бесшовность. После нанесения ППУ создается монолитный слой теплоизоляции;
экологичность. Материал не содержит летучих компонентов, которые могут выделяться при его эксплуатации;
высокая адгезия. ППУ сцепляется практически с любыми поверхностями кроме полиэтилена и фторопластовых поверхностей;
ППУ обладает одним из самых низких коэффициентов теплопроводности;

Однако стоит учитывать, что материал должен наноситься на сухие поверхности с температурой от +10 °С. Кроме этого самостоятельно нанести ППУ не получится. Для этого потребуется оборудование и специалисты, которые смогут правильно подобрать содержание компонентов и настроить оборудование. Поэтому для утепления чердака этим материалом потребуются существенные финансовые вложения.

Наиболее старым и проверенным способом утепления чердачного перекрытия своими руками является теплоизоляция насыпными материалами. Перед засыпкой материала укладывается подкладочный слой – пергамин, пароизоляционная мембрана и т.п. Здесь все зависит от конкретного вида утеплителя и технологии его подготовки перед непосредственной укладкой на перекрытие чердака.

При утеплении стен на чердаке, если таковые имеются, можно использовать все вышеприведенные материалы. Исключение составляют лишь насыпные материалы, которые, по понятным причинам, для теплоизоляции стен не подходят.

Требования к характеристикам материалов

Чтобы утеплитель прослужил долго, раньше времени не отсырел, не покрылся плесенью и выполнял все возложенные на него задачи, он должен обладать следующими качествами.

Одна из важнейших характеристик – коэффициент теплопроводности, выражающийся в Вт/м•°С. Именно от него зависит степень охлаждения воздуха в трубах. Производители, учитывая отличающиеся условия монтажа, производят теплоизоляционные материалы различной толщины и плотности.

В таблице представлены популярные строительные материалы, применяемые для теплоизоляции воздуховодов. Пользуясь приведенными данными, можно определить зависимость коэффициента теплопроводности от плотности и толщины материала

Второй важный параметр – паропроницаемость. Если воздуховоды склонны к образованию конденсата, он в первую очередь проникает в утеплитель и повышает его влагосодержание, что увеличивает теплопроводность.

Если для утепления вы выбрали пористые, волокнистые материалы, легко впитывающие влагу, позаботьтесь о дополнительной пароизоляции. Простейший вариант – обертывание утепленного участка полиэтиленовой пленкой

Следующая характеристика – акустическая эффективность. Воздух движется внутри каналов, вызывая вибрации и шум. Работающий вентилятор также создает звуковые волны. Они по воздуху и по жесткой конструкции воздуховода передаются в окружающее пространство и создают дискомфорт для жильцов дома.

Чтобы максимально снизить уровень шума, нужно продумать конструкционные особенности воздуховодов, сделать их прямыми, с минимальным количеством поворотов. Значительно уменьшить шумность можно и с помощью шумопоглощающего утеплителя.

Не упускайте из виду и такое качество, как стойкость к биологическому воздействию. Чем меньше материал пригоден для образования колоний плесневых грибков, размножения различных микроорганизмов, тем дольше он прослужит, а вместе с ним сохранится структура и других строительных материалов – например, древесины или бетона.

Плесень вызывает не только разрушение природных материалов, но и негативно влияет на самочувствие. Если вы запланировали разместить в мансарде жилую комнату, обеспечьте нормальную температуру и уровень влажности

Для теплоизоляционного материала важен и такой параметр, как рабочая температура. Она отличается у разных утеплителей, но средним можно назвать диапазон от -35°С до +60°С.

И еще одна характеристика – санитарно-гигиенические свойства. Теплоизоляция не должна распространять токсичные, вредные для здоровья газы. С этой точки зрения ценятся материалы, имеющие в составе компоненты природного происхождения – например, войлок или минвата.
