Необходимость утепления водопроводных труб
В зимнее время грунт на расстоянии двух метров от поверхности может промерзнуть до -20 oC. Это может негативно сказаться на функционировании водопровода. Если его утепления недостаточно, либо оно отсутствует совсем, то жидкость внутри просто замерзнет. А жители дома надолго останутся без воды.
Ждать ее оттаивания — не вариант, ведь она требуется постоянно. Можно попытаться отогреть трубопровод различными вариантами. Но такой подход является частичным решением проблемы. Предпочтительнее всего ее устранить заранее. Чтобы это сделать, необходимо размещать трубопровод под уровнем промерзания грунта, а также установить дополнительное утепление для него.
Правила строительства подземного водопровода
Перемерзание подземного водопровода происходит по причине достижения температуры грунта отрицательных значений. Одним из способов предотвращения возникновения проблемы является проведение труб на глубине, где минусовые температуры недостижимы.
В случае если это требование не было выполнено, необходимо принять другие меры для решения задачи бесперебойного водоснабжения.
Основные положения нормативных документов
Согласно п. 11.40 свода правил СП 31.13330.2012 глубина заложенных труб, считая до низа, должна быть на 0,5 метра больше расчетной глубины проникания в грунт нулевой температуры. Это необходимо для исключения формирования ледяных пробок в трубопроводе и разрыва труб в местах кристаллизации воды, увеличивающейся при замерзании в объеме.
Расчетную глубину, согласно п. 11.41 этих же правил, следует устанавливать натурными наблюдениями за изолинией промерзания грунта, а также руководствоваться опытом эксплуатации трубопроводов в данном районе.
Такой информацией может владеть гидрометцентр или организации, занимающиеся водоснабжением. При отсутствии натурных данных необходимо определить глубину теплотехническими расчетами.
В результате перемерзания водопровода часто происходит разрыв труб. Если они расположены в земле, то их замена займет много времени
Значения среднемесячной температуры воздуха по населенным пунктам субъектов Российской Федерации следует брать из таблицы 5.1 свода правил СП 131.13330.2012.
Значение расчетной нормативной глубины сезонного промерзания грунтов зависит от их типа и климатических особенностей холодного периода для этой территории
В случае превышения полученного значения величины 2,5 метра, а также для горных районов с резким изменением рельефа местности, климатических или инженерно-геологических условий необходимо определять нормативную глубину промерзания грунта согласно формулам Приложения “Г” свода правил СП 25.13330.2012.
Расчетную глубину промерзания согласно п. 5.5.4 свода правил СП 22.13330.2011 для районов с неотрицательными среднегодовыми значениями температуры определяют умножением нормативного значения на коэффициент 1,1. Для территорий с отрицательными значениями эту величину рассчитывают по СП 25.13330.2012.
Защита от воздействия низких температур
Не всегда удается полностью или частично проложить систему водоснабжения ниже нулевой изотермы. Иногда это невозможно сделать по техническим причинам, например, когда вывод водопроводной трубы из скважины находится выше границы зоны промерзания земли.
Глубинная отметка уровня промерзания определяется в соответствии с климатической спецификой региона, в котором сооружается водопровод.
Для средней полосы эта величина составляет 1,0 – 1,3 м в зависимости от типа грунта, в областях с суровыми зимами глубина размещения труб, согласно правилам, будет более 2,0 – 2,5 метров, что очень дорого как при прокладке, так и в случае необходимости ремонта.
В районах с холодными и продолжительными зимами глубина траншеи для прокладки водопровода может быть более 2,0 – 2,5 метров в зависимости от типа грунта, в котором прокладывается трубопровод
При невозможности или дороговизне размещения водопровода на большой глубине для его бесперебойного функционирования применяют другие меры. Их можно условно разделить на две категории:
- Утепление. Предназначено для уменьшения потери тепла объектом за единицу времени. Его проводят с помощью материалов, имеющих малую теплопроводность.
- Обогрев. Предназначен для увеличения температуры объекта. Для осуществления этой процедуры необходим внешний источник тепловой энергии.
Выбор варианта утепления или обогрева наружной ветки водопровода зависит от условий функционирования, температурного режима, геометрии системы, простоты выполняемых работ, а также эффективности, стоимости и надежности способа решения проблемы.
Установка труб ниже уровня промерзания
В среде строителей бытует мнение, что при составлении грамотного проекта водопроводной системы нет необходимости в дополнительном утеплении трубы. Суть этого принципа состоит в том, что при глубоком расположении труб, вода комнатной температуры, протекая в системе, не дает ей замерзнуть. То же самое касается и канализации: если бытовые стоки будут протекать постоянно, трубы просто не успеют замерзнуть.
Монтаж труб ниже уровня промерзания.
Люди, проживающие в частном доме, прекрасно понимают, что на практике риск замерзания труб, расположенных на любой глубине в различных проектах, является неизбежной реакцией.
При утеплении водопровода и канализации следует позаботиться также и об утеплителе для выгребных ям либо септиков.
Наиболее высокую степень устойчивости к промерзанию проявляют полипропиленовые трубы. Это говорит о необходимости утеплить трубы.
Хорошо разбираясь в погодных условиях климата места своего проживания, можно постараться обойтись без утеплителя. Достаточно установить среднюю глубину промерзания грунта и расположить трубы на 10-20 см ниже этого уровня. Этот способ трудно выполнить для водопровода в частном доме: для него требуется проведение земляных работ на большой глубине.
Утепление водопровода на улице: рекомендации мастеров
Для того, чтобы смонтировать надежный водопровод, необходимо, в первую очередь, составить схему внутренних, наземных и подземных коммуникаций
При этом, особое внимание следует уделять соединениям труб: даже небольшое количество воды на резьбе, при замерзании, может сорвать трубу
Кроме того, чтобы водопроводная теплоизоляция служила долго и эффективно необходимо:
- Утеплять все участки трубопровода, которые находятся в радиусе поражения отрицательными температурами. Это касается не только наружного водопровода, но и труб в неотапливаемых подвальных помещениях.
- Дополнительно следует утеплять ввод водопроводных труб в дом: такие места не защищены грунтом, поэтому легко подвергаются промерзанию. Защита от холода тут должна быть максимальной.
- Не забывать про гидроизоляционный слой: он продлит срок утеплителя и сведет к минимуму вероятность промерзания труб.
- Укладывать трубопровод в защитном пластиковом коробе: он продлит срок службы утеплителя и даст дополнительную теплоизоляцию.
Кроме того, не стоит забывать о том, что теплые трубы в зимнее время будут привлекать различных грызунов. Защитить трубопровод, в этом случае, можно с помощью металлических рукавов или сетки, стекловаты.
Имеет ли значение материал?
Основным показателем является теплопроводность — чем она выше, тем больше влаги осядет на поверхность.
Сильнее всего мокнут металлические трубы, как стальные, так и латунные.
Они быстро охлаждаются при прохождении холодного потока и начинают притягивать к себе водяной пар из воздуха.
Пластиковые трубы подвержены этому явлению в меньшей степени, так как удельная теплопроводность полимеров намного ниже, чем у металла.
На заметку! Стенки пластиковых труб обладают теплоизоляционными способностями, снижающими возможность оседания влаги. Однако, если в помещении очень жарко и влажно, намокнут и пластиковые поверхности.
https://youtube.com/watch?v=6ExUD46JDt8
Советы мастеров
При выполнении монтажных работ на даче или в загородном частном доме обязательно уделяйте внимание соединениям и фитингам. Они нуждаются в более качественной обработке
Если этот момент упустить, конденсационная влага со временем станет проблемой номер один. Места резьбовых стыков обледенеют первыми и потом выведут из строя всю систему.
Утепления требуют и трубы, расположенные в неотапливаемых помещениях (цокольный этаж, погреб и др.). Здесь лучше всего применить мерилон.
Не стоит забывать о тех зонах трубопровода, которые находятся на входе в дом. Здесь температурные перепады – тепло от подвала и холод с улицы – также являются неблагоприятными условиями для нормального функционирования водопровода в мороз. Ввод в зоне фундамента можно также утеплить мерилоном.
Качественно устроенный водопровод не доставит хлопот хозяину дома и обеспечит всех жильцов беспрерывной подачей воды.
Требования к термоизоляции для водопроводных труб
Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.
Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:
— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.
— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.
Качественный утеплитель должен отвечать седлающим критериям:
- На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
- Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.
Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.
Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.
- Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
- Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
- Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
- Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.
Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.
Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.
Теперь посмотрим, какие материалы используются для утепления водопроводных труб.
Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.
Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).

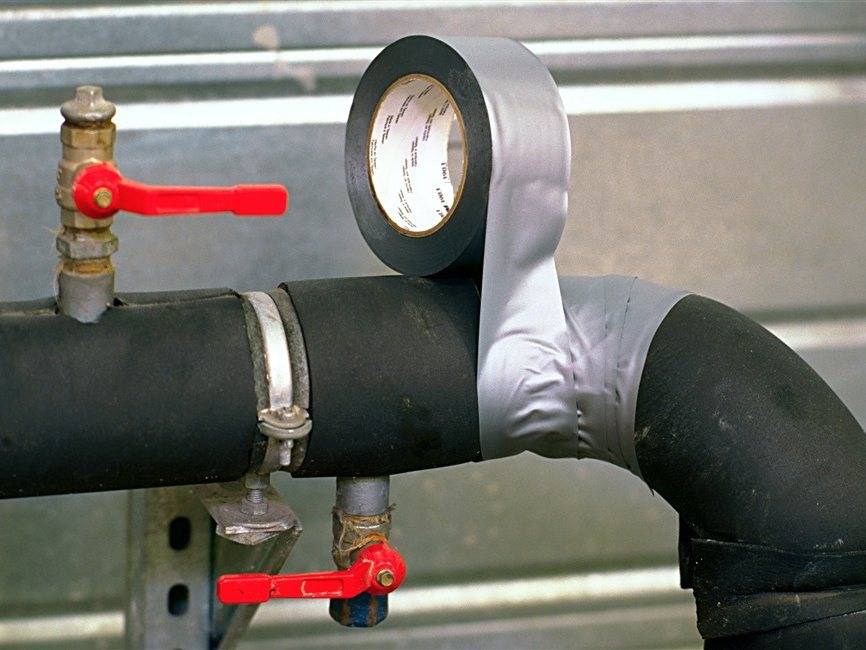

Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы “Альфатек”). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.
Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Как отогреть замерзший водопровод 4 эффективных способа
Когда температура на улице опустилась ниже нормы, и вы заметили, что водопровод замерз, не спешите покупать новые трубы. Есть проверенные способы, которые помогут вам справиться с этой проблемой.
С помощью горячей воды
Если вы обнаружили или на 100% уверены, что участок вашего водоснабжения замёрз на «открытом» месте, где можно использовать кипяток для обогрева трубы – то используйте кипяток. Перед этим возьмите ветошь и обмотайте трубу вокруг. Она заберёт всю воды и увеличит время взаимодействия кипятка с трубой. Лейте горячую воду до момента, пока лёд полностью не растает. Чтобы ускорить процесс, можете включить кран.
Использовать строительный фен
С помощью горячего воздуха от строительного фена, лёд можно легко растопить. Владельцы таких фенов рекомендуют повесить над обогревающей трубой полиэтиленовую плёнку. Так тепловые потери снизятся в разы, что даст фену работать наиболее эффективно. Можно также пользоваться феном вместе с парогенератором.
Ток
Для этого следует воспользоваться сварочным аппаратом. Чтобы отогреть трубу таким способом, надо один провод (плюс) подключить к одному концу трубы, а второй (минус) — ко второму концу. Буквально за пару минут лёд растает. Принцип работы такого способа схож с кипятильником. Преимуществом использования электрического тока в том, что греется только вода. Провода трансформатора остаются холодными. Это не позволит пластиковой трубе плавиться вместе с водой. Минус способа – нужен трансформатор.
Найти специалистов
Можно не мучиться самостоятельно, а просто вызвать профессионалов. У них в наличии будут специальные средства для отогрева льда. Например, гидродинамическая установка. Она промывает не только водопроводные трубы, но и канализационные трубы. Установка подаёт горячую воду под мощным давлением, от которого лёд постепенно тает. При большом давлении, лёд в трубе исчезает очень быстро.
Какой способ выбрать – решать вам. Учитывайте ваши возможности и способность самостоятельно разморозить трубы без происшествий. А если сомневаетесь, что сможете сделать всё правильно – лучше вызовите специалиста.
Профилактика
Что можно сделать для того, чтобы размораживание труб системы водоснабжения вам никогда не понадобилось?
Совет 6: утепляйте ввод сверху
При подземной прокладке утеплите ввод водоснабжения сверху. Именно сверху — потому, что в холода грунт промерзает сверху вниз. Глубинные слои почвы станут для труб источником тепла, и изолировать ввод от них не нужно.
Проложенный под землей водопровод нуждается в утеплении сверху
Совет 7: установите кабельный обогрев
При вынужденной прокладке труб выше глубины промерзания (например, на скальных грунтах) или при открытой прокладке снабдите их системой кабельного обогрева. Пассивное утепление неспособно предотвратить замерзание воды в трубах: оно лишь отсрочит его. В отсутствие водоразбора ввод водоснабжения все равно перемерзнет, но только чуть позже.
Греющий кабель может быть смонтирован двумя способами:
| Изображение | Описание |
Наружный кабельный обогрев: кабель укладывается в общую с трубой теплоизоляционную оболочку | Снаружи трубы: кабель намотан по спирали или уложен под трубой в общей с ней теплоизоляционной оболочке. |
Ввод греющего кабеля в водопровод | Внутри трубы: для ввода кабеля в водопровод применяется герметизирующая муфта с резиновым уплотнителем. |
Какой именно кабель стоит предпочесть? С точки зрения автора — опять-таки саморегулирующийся.
Вот его преимущества перед несколько более дешевым резистивным:
Экономия электроэнергии — энергопотребление снижается по мере роста температуры;
Устройство саморегулирующейся матрицы позволяет снижать энергопотребление при повышении температуры
- Безопасность — перехлест кабеля не может привести к перегреву и повреждению изоляции и трубы, поскольку при росте температуры удельная мощность нагревающихся участков будет снижаться;
- Произвольная нарезка по длине: кабель любой длины, оснащенный концевой муфтой, представляет собой готовую нагревательную секцию.
На фото — нагревательная секция: греющий саморегулирующийся кабель, концевая муфта и холодный конец (провод питания)
Резистивный кабель: секция имеет фиксированную длину
Разновидности водопроводных труб
Верный выбор труб – это первое условие эффективной работы всей водопроводной системы. На современном рынке можно найти достаточно много видов труб. и каждый из них обладает своими достоинствами и недостатками. Чтобы точно определить, какие трубы лучше для водопровода под землей, необходимо детально рассмотреть характеристики каждой разновидности.
Металлические трубы (стальные, чугунные, медные). Трубы из металла постепенно перестают использоваться, так как обладают массой недостатков. Стальные конструкции очень тяжёлые, быстро подвергаются коррозии, а их монтаж сложно осуществить своими руками. Из всех видов металлических труб исключением можно назвать трубы из меди.
Важно! Срок службы медных труб в разы превышает эксплуатационные качества стальных труб, но при этом их приобретение и установка (тем более под землей) обойдутся достаточно дорого. Металлопластиковые трубы
Изделия, имеющие многослойную структуру. Водопроводные трубы производятся из полимера, дополнительно армированного алюминием. Прочны и износостойки, лишены теплового расширения. Данный вариант лучше стальных, но не может считаться наиболее практичным, так как стоимость металлопластиковых труб высока, особенно относительно пластика
Металлопластиковые трубы. Изделия, имеющие многослойную структуру. Водопроводные трубы производятся из полимера, дополнительно армированного алюминием. Прочны и износостойки, лишены теплового расширения. Данный вариант лучше стальных, но не может считаться наиболее практичным, так как стоимость металлопластиковых труб высока, особенно относительно пластика.
Трубы из полимерных материалов успешно заменяют металлические
Пластиковые трубы. Относительно новый вид труб, ставший прекрасной альтернативой металлическим конструкциям. В отличие от стали, пластик не ржавеет, в нём не образуются со временем пробоины и течи. Трубы из пластика обладают низкой стоимостью, они просты в монтаже, их установку можно провести даже без специального оборудования. Для водопроводных труб из пластика проще найти фитинги и комплектующие. Существует несколько типов пластиковых труб. и каждый из них подходят для разных видов работ.
Трубы ПНД (полиэтилен низкого давления)
Хороший выбор для наружных работ, но при покупке следует обращать внимание на маркировку трубы. Для подземного водопровода лучше подходят трубы ПНД марки PN10
В продаже имеются ПНД трубы марки PN6, их стоимость ниже, но свойства не отвечают заданным требованиям. Данная разновидность труб не нарушает качество питьевой воды. Несмотря на высокую плотность (трубы ПНД выдерживают до 10 атмосфер), они чрезвычайно гибкие. Нужную форму трубе можно придать без особых усилий, для более качественной работы лучше найти трубогиб. Трубы ПНД выпускаются обычно в черном цвете, возможно с синими маркировочными полосами. При этом полиэтиленовые трубы плохо переносят холод и нуждаются в качественной теплоизоляции, в том числе при прокладке под землей. Их монтаж нежелателен при температуре ниже 5 градусов.
Существуют также трубы ПВД, изготовленные из полиэтилена высокого давления, но из-за низкой плотности в хозяйстве они практически не используются.
Трубы из ПВХ (поливинилхлорида) могут использоваться для наружных работ, но только в качестве трубопровода для холодного водоснабжения. ПВХ-трубы плохо переносят высокие температуры, и прохождение по ним воды выше 40 градусов существенно уменьшает срок службы.
Полезный совет! В торговых сетях можно найти трубы ПВХ серого и оранжевого цвета. Оранжевые трубы ПВХ используются для прокладки канализаций, в том числе и под землей. Плотность стенок серых труб ПВХ менее высокая, но для закладки под небольшие слои грунта они вполне подходят.
Определить назначение пластиковых труб можно по их цвету
Полипропиленовые трубы. Имеют очень высокую прочность и стойкость к температурным изменениям. Полипропилен отличается высокой температурой плавления, поэтому его можно смело использовать для горячего водопровода и даже систем отопления
Стоит обратить внимание на то, что трубы из данного материала полностью лишены гибкости. Найти решение этой проблемы можно: повороты и изгибы системы следует осуществлять с помощью полипропиленовых уголков и тройников
Конструкции из полипропилена способны выдерживать максимально высокое давление, например, при укладке под землей на глубину более 2 метров. Это особенно актуально для северных регионов с высокой степенью промерзания грунта.
Как утеплить трубы водоснабжения самому
Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.
В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.
Утепление ППС скорлупой
Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:
- На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
- После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
- Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.
Монтаж ППС скорлупы https://www.youtube.com/watch?v=m6QTicITioc
Утепление водопровода саморегулирующимся электрокабелем
Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.
Комплект с саморегулирующимся кабелем для помещения в трубопровод
Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:
- Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
- Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
- После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
- Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.
Монтаж нагревательного электрокабеля на трубу https://www.youtube.com/watch?v=EjHKVAyjEzo
Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.
Утепление трубопровода
Делая водоснабжение частного дома из колодца и скважины трубопровод можно заложить на совсем небольшой глубине — 40-50 см — этого вполне достаточно. Только укладывать трубы в такую неглубокую траншею нужно утепленными. Если хотите сделать все основательно, то дно и бока траншеи выкладываете каким-либо строительным материалом — кирпичом или строительными блоками. Сверху все прикрывается плитами.
Пример укладки труб выше глубины промерзания в подготовленной канаве. Утепление водопровода проводится специальным утеплителем, с подходящим внутренним диаметром
При желании можно засыпать грунт и посадить однолетники — при необходимости грунт легко снять и свободный доступ к трубопроводу обеспечен.
Утеплитель для водопроводных труб
Использовать можно два типа утеплителей:
- специальные энергосберегающие оболочки, сформованные в виде труб, их еще называют «скорлупа для труб»;
- рулонный материал — обычный утеплитель в виде рулонов, который используют для стен, кровли и т.п.

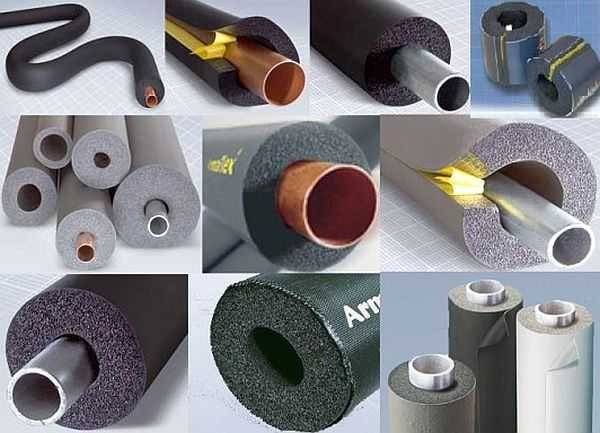

Теплоизоляцию для труб в виде скорлупы делают из следующих материалов:
- Пенополистирол — множественные гранулы сплавляются между собой. Получается довольно жесткий и прочный материал с хорошими теплоизолирующими характеристиками.
- Экструдированный пенополистирол — ячейки материала имеют закрытую структуру (маленькие шарики). Это придает материалу еще и водоотталкивающие свойства, а также более высокие теплоизолирующие свойства. Это — один из лучших материалов с высокой степенью изоляции, но его недостаток — высокая цена.
Пенопласт — один из вариантов пенополистирола — имеет неплохие характеристики по теплоизоляции, но отличается небольшой прочностью. Потому нуждается в защите — давления не выносит. Зато стоит немного. Если укладывать трубы будете в траншею со стенками из кирпича или бетона, его вполне можно использовать.
- Пенополиуретан — по характеристикам и цене находится между пенополистиролом и пенопластом. Именно его чаще всего используют для утепления труб.
- Вспененный полиэтилен (типа «Энергофлекс») имеет неплохие характеристики за счет большого содержания в пузырьках воздуха.
- Стекловата — это рулонный материал с неплохими теплоизоляционными характеристиками и относительно невысокой ценой. Его недостаток — нужны особые меры при укладке: стекловолокно очень колючее, а микроскопические частицы удалить из кожи нереально. Необходим еще и респиратор и защитные очки — мелкие частицы летучи и наносят вред здоровью.
- Каменная вата. Ее делают из базальта или шлака. Базальтовая вата имеет лучшие характеристики, но стоит дорого. Шлаковата более дешевый материал, но характеристики у нее хуже — нужно брать большей толщины, что часто сводит материальную выгоду к минимуму.
Утепление труб водоснабжения в частном доме делают с использованием теплоизоляции
У минеральной ваты — стекловаты и каменных ват — есть один существенный недостаток: они гигроскопичны. Впитывая воду они теряют большую часть своих теплоизолирующих свойств. После высыхания они восстанавливаются лишь частично. И еще очень неприятный момент, если мокрая минеральная вата замерзает, она после размерзания превращается в труху. Чтобы этого не произошло, эти материалы требуют тщательной гидроизоляции. Если вы не можете гарантировать отсутствие влаги, лучше используйте другой материал.
Как сделать системы капельного орошения для теплиц и огородов своими руками написано тут. О производителях готовых комплектов для капельного полива статья тут.
