Калькулятор расчета длины греющего кабеля для водопровода

Как рассчитать нагревательный кабель для обогрева водопроводных труб

Если водопроводные трубы расположены ниже уровня промерзания грунта или в неотапливаемых хозяйственных помещениях, зимой неизбежно происходит образование ледяных пробок. При этом магистраль часто оказывается повреждена, подача воды останавливается. Для предотвращения подобных неприятностей принято использовать теплоизоляционные материалы, но сами по себе они часто недостаточно эффективны. Лучшим выходом является монтаж кабельного обогрева. Он защитит систему от замерзания даже в самые суровые зимы. Перед покупкой следует правильно рассчитать нагревательный кабель.

Преимущества кабельного обогрева:

  • Защита труб от промерзания, разрывов, внешнего обледенения.
  • Долговечность и простота эксплуатации.
  • Экономичный расход электроэнергии.
  • Универсальность (подходит для наземных и подземных коммуникаций).
  • Эффективное удаление конденсата и продление срока службы утеплителя.
  • Снижение затрат на обслуживание водопроводной магистрали.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Расчет и подбор греющего кабеля для обогрева труб

При монтаже водопроводных и канализационных труб строительные правила (СП 40-102-2000) рекомендуют их прокладку ниже уровня промерзания грунта. Однако изготовить траншею требуемых размеров не всегда возможно из-за структуры грунта либо слишком глубокого промерзания. Современный эффективный способ защиты труб от низких температур – укладка греющего кабеля, резистивного или саморегулирующего. Первый тип обеспечивает равномерный прогрев трубы по всей длине, продается мерными отрезками без возможности укорачивания, может выйти из строя при перехлесте. Саморегулирующий кабель меняет интенсивность нагрева, в зависимости от потребностей конкретного отрезка, нарезается на участки нужной длины, не перегорает при перехлесте, не требует установки дополнительных датчиков.

Как подобрать греющий кабель в зависимости от способа прокладки?

Способы монтажа – внутренний и наружный – имеют индивидуальные рекомендации и ограничения.

Внутреннее расположение кабеля – эффективный способ обогрева, позволяющий использовать кабельную продукцию меньшей мощности, может применяться для уже закопанных труб.

  • Этот вариант приемлем только для водопроводных труб небольшого диаметра, поскольку кабели маломощные.
  • Внутри трубы можно монтировать только саморегулирующие разновидности с изоляцией из пищевого полимера.

Для наружной прокладки пригодны и саморегулирующие, и резистивные кабели. Ограничение – при обогреве систем из полимерных материалов следует помнить, что мощность не должна превышать 17 Вт/м.

Расчет длины резистивных и саморегулирующих греющих кабелей для водопровода и канализации

Для расчета длины греющего кабеля для трубопровода необходимо знать – удельную мощность кабеля, указанную в маркировке, длину и диаметр трубы, толщину теплоизоляционного материала, разницу температур – минимальной для данного региона и водопроводной воды.

Формула расчета длины саморегулирующих и резистивных нагревательных кабелей для трубопровода по удельной мощности:

K зап. – коэффициент запаса, определяется по таблице 2;

L трубы – длина обогреваемой трубы, м;

Q уд. – удельные теплопотери (Вт/м), значение берется из таблицы 1;

P уд. – мощность кабеля (указывается в маркировке).

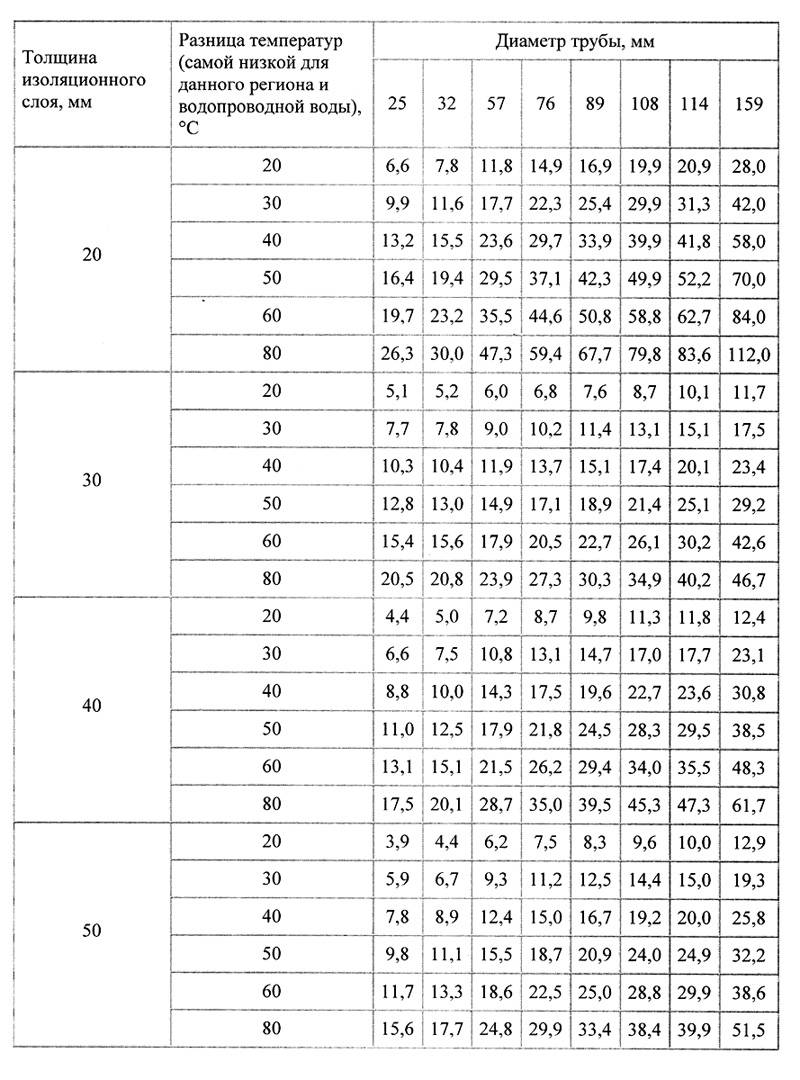

Таблица (1) удельных теплопотерь Q уд. (Вт/м) с поверхности трубопровода для расчета длины нагревательного кабеля

Толщина изоляционного слоя, мм

Разница температур (самой низкой для данного региона и водопроводной воды), °C

Калькулятор расчета длины нагревательного кабеля для теплого пола

Время чтения: 2 минуты Нет времени?

Дом должен быть уютным и теплым. Эту задачу как нельзя лучше решают «теплые полы». Раньше электрический подогрев напольного покрытия считался экзотикой. Теперь ему отдают предпочтение при строительстве многоэтажных домов, коттеджей, дач и даже бань. Он может служить в виде основной системы обогрева жилища, так и в виде дополнительного комфорта. Популярность теплых полов объясняется их высокой экономичностью. Первоначальные затраты минимальны, а проводимые работы не вызывают сложностей. Монтаж «теплого пола» следует начинать с расчета необходимой мощности отопительной системы. Чтобы обогрев полов был эффективным, необходимо знать длину резистивного кабеля. Для этих целей мы и предлагаем специальный удобный калькулятор.

Монтаж электрического кабеля

Расчет длины нагревательного кабеля при помощи калькулятора

Необходимые пояснения

При вычислении длины кабеля с помощью калькулятора следует ввести ряд запрашиваемых значений:

  • Предназначение и расположение помещения. «Теплый пол» может служить основным видом обогрева помещения или служить дополнительным. Необходимо указать данные о том, что работы проводятся на первом этаже, по грунту или же пол будет расположен выше отапливаемого помещения.
  • Вводятся данные о площади пола, где планируется укладка кабеля.
  • Используя паспортные значения приобретаемого комплекта, задается необходимая мощность кабеля. Измерения выполняются в расчете Вт/м (метр погонный).

Схема расчета длины

Нагревательные кабели характеризуются разными коэффициентами теплоотдачи (выражается в ваттах на метр погонный). Паспорт изделия в обязательном порядке содержит данный показатель.

При внесении данных о площади помещения, где планируется использовать «теплый пол», то следует учитывать следующее:

  • кабель никогда не укладывается в местах расположения стационарных предметов или бытовой техники,
  • расстояние от стен должно быть не менее 50 мм,
  • отопительные приборы должны находиться на расстоянии не менее 100 мм.

Рекомендуется перед началом работ разработать схему пола, где планируется расположить обогревательный кабель. Это поможет при вычислении площади, необходимой для обогрева.

Введя все данные, калькулятор выдаст нужную длину кабеля. По полученным данным в магазине можно приобрести подходящий комплект. Помимо длины кабеля не менее важным параметром является шаг укладки, для расчета которого также предлагаем специальный калькулятор.

Статья по теме:

Экономьте время: отборные статьи каждую неделю по почте

Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

  • Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
  • Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
  • Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
  • Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта .

Метки:Трубы

Технические характеристики греющих кабелей

Для выбора греющего кабеля нужно понимать, на какие технические характеристики нужно обращать внимание, а так же понимать, какие есть потребности по обогреву. В этой статье будут рассмотрены основные характеристики греющих кабелей для нужд обогрева водопровода

Мощность греющего кабеля

Первая характеристика, на которую надо обратить внимание, — это мощность греющего кабеля. Она измеряется в ваттах на погонный метр и в зависимости от моделей может быть от 5 до 150 Вт/м. Чем больше мощность, тем больше потребление электричества и больше отдача тепла

Чем больше мощность, тем больше потребление электричества и больше отдача тепла.

Для обогрева водопровода применяются кабели небольшой мощности — от 5 до 25 Вт/м, в зависимости от того, как смонтирован греющий кабель и где проходит водопровод, можно ориентироваться на такие мощности:

  • водопровод проложен в земле, кабель внутри трубы — достаточно 5 Вт/м
  • водопровод проложен в земле, кабель снаружи трубы — мощность от 10 Вт/м
  • водопровод проложен по воздуху — от 20 Вт/м

Труба и греющий кабель во всех случаях должны быть утеплены слоем утеплителя не менее 3-5 мм.

В случае с резистивный греющим кабелем мощность остается постоянной на всем его протяжении и вне зависимости от температуры трубы, а вот саморегулирующийся кабель уменьшает потребляемую мощность и свою температуру, если труба уже прогрета. За счет этого экономится значительная часть электроэнергии, и чем больше рабочая мощность саморегулирующегося кабеля, тем больше ощущается экономия.

Зависимость мощности обогрева от температуры показана на графике.

На графике приведены зависимости мощностей от температуры для пяти различных саморегулирующихся кабелей с разной номинальной мощностью от 15 Вт/м до 45 Вт/м. Наибольшая эффективность от применения таких кабелей получается при использовании в условиях протяженного водопровода, который проходит в очень разных температурных условиях. Чем больше перепад температур, тем больше экономия.

Однако при обогреве небольшого участка водопровода, это не так ощутимо. Если вода подаётся из скважины, то её температура вне зависимости от времени года колеблется от 2 до 6 градусов, а задача греющего кабеля в том, чтобы просто не допустить её замерзания, то есть поддерживать на уровне около +5 градусов Цельсия. Это значит, что греющий кабель будет работать в диапазоне температур от 0 до 5 градусов, разница в мощности при этом составляет всего несколько Ватт (от 2 Вт для маломощного кабеля, до 5 Вт для 45-ваттного кабеля).

Температура греющего кабеля

Вторая важная характеристика — это рабочая температура. По этому показателю все греющие кабели делятся на три категории:

  1. Низкотемпературные с рабочей температурой до 65 градусов
  2. Среднетемпературные — 120 градусов
  3. Высокотемпературные — до 240 градусов

Для обогрева водопровода используются только низкотемпературные кабели, более того они никогда не работают при температурах даже близко подходящих к их максимальным 65 градусам.

Область применения

По области применения кабели делятся на два типа:

  1. Пищевой — только его можно применять для монтажа внутри трубы при обогреве водопровода, который используется для бытовых нужд, подачи питьевой воды.
  2. Технический — применяется для монтажа снаружи трубы в любых случаях, может монтироваться внутри трубы только тогда, когда вода не употребляется в пищу (например, в системах полива, мойки или отопления).

Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Самым простым вариантом являются резистивные греющие кабели, они бывают одножильные и двухжильные.

Саморегулирующиеся греющие кабели используются для обогрева водопровода в тех местах, где он прокладывается выше уровня промерзания грунта — например в местах ввода трубопровода в дом. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Монтаж саморегулирующегося греющего кабеля можно выполнять разными способами: внутри трубы и снаружи, располагать его вдоль трубы или по спирали.

Терморегулятор — это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. Принципиально схема подключения одинакова для всех терморегуляторов.

Резистивный нагревающий кабель

Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.

Резистивные кабели — просты, надежны и неприхотливы

Основными характеристиками резистивных кабелей являются:

Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.

напряжение питания и мощность

Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex DTIP?18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно

Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В

Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.

Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.

Нагревательные маты

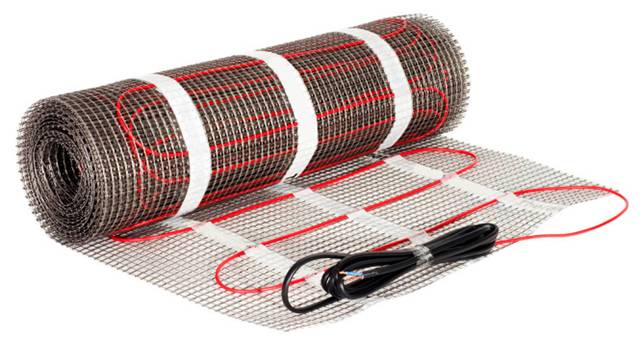

Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!

Нагревательные маты очень удобны в расчетах и монтаже

Основными характеристиками нагревательных матов являются:

  • Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
  • Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
  • Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 ме2р квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.

Виды греющего кабеля

В настоящее время существует несколько видов термокабелей, которые отличаются конструкцией, характеристикой и сферой применения. Для обогрева труб в частных домах используют два вида:

  1. Резистивные. Эти изделия состоят из одного или двух стальных жил, которые изолируются специальным материалом. На изоляционный слой для защиты от внешних повреждений наносится экранизирующая оплетка, которая в дополнение служит в качестве заземления проводов.
  2. Саморегулирующие. Такие кабеля состоят из двух металлических жил, которые расположены в разделяющей саморегулирующей матрице. Сверху этого полупроводника наложены: внутренний слой изоляции и экранирующая оплетка. Для защиты от внешней среды и ультрафиолетовых лучей, вся конструкция помещена в полимерную оболочку.

Если рассмотреть конструкцию двух изделий, можно увидеть, что саморегулирующие провода выполнены более сложно, соответственно их цена будет выше, чем у резистивных проводов. Но и по качествам обогрева и срокам эксплуатации саморегулирующие кабеля превосходят своего аналога.

После того, как оттолкнувшись от этих характеристик, будет выбран термопровод, можно будет приступить к расчетам его длины.

Как подключить греющий кабель внутри и снаружи коммуникаций

Закрепление проводки поверх трубы возможно только в процессе прокладки сетей. Если сети уже находятся под толщей грунта, подумайте, стоит ли тратиться на раскопки или лучше использовать второй, внутренний вариант.

Наружный монтаж

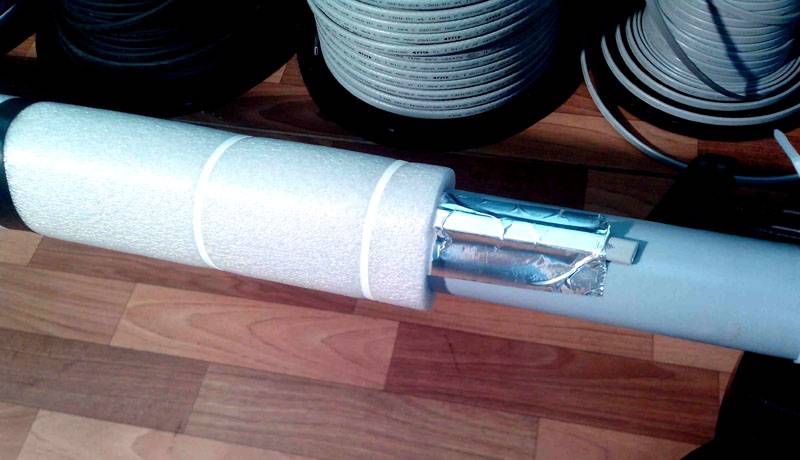

При наружном расположении греющего провода крепление происходит при помощи алюминиевого скотча. Он не только прочно прижмёт кабель к трубе, но и выступит в качестве дополнительного теплоизолятора.

Есть несколько вариантов намотки, рассмотрим их подробнее:

Вариант намотки


Особенности

Такой вариант расположения провода подходит для районов с суровым северным климатом. Шаг витка шнура составляет пять сантиметров или больше. В этом случае, рассчитывая длину провода, нужно умножить длину трубы на 1.7.
Такой тип намотки тоже потребует дополнительной длины шнура, примерно на 1.4 раза больше длины трубы. Змейка не будет сама держаться на поверхности, её нужно закрепить скотчем.
Это самый простой, но наименее эффективный способ. Шнур прокладывается вдоль трубы и равен её длине.

На узловых соединениях используются следующие типы намотки:

Прокладка обогревателя внутри трубы оправдана, если коммуникации установлены ранее и нет возможности извлечь их для наружной обработки. У такого метода обогрева есть свои нюансы, которые придётся учитывать:

  • внутренний просвет труб уменьшится;
  • могут появиться засоры из-за нарастания налёта на кабеле;
  • установка шнура возможна только на прямых трубах или коммуникациях с малым изгибом.

При всех сложностях, у внутреннего типа прокладки есть и преимущества: простой способ монтажа и низкое энергопотребление.

Последовательность прокладки греющего кабеля для водопровода внутри трубы

Фото

Описание

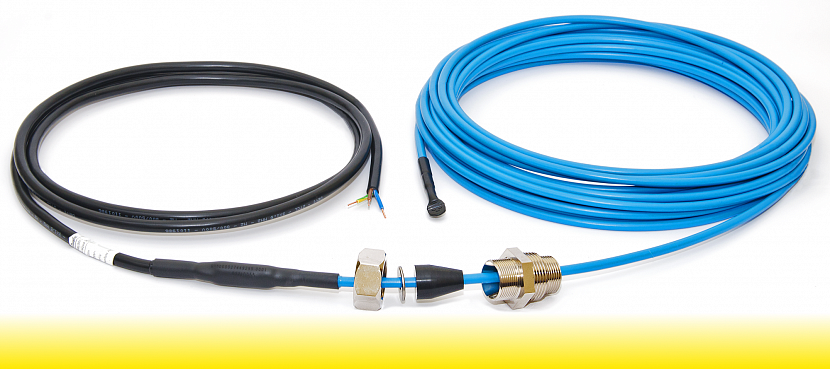

На провод надевается сальник и сгоны

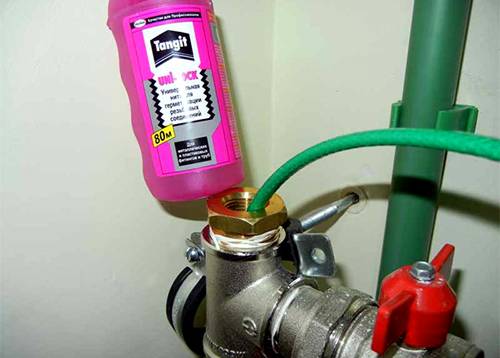

В необходимом месте производится монтаж тройника для ввода кабеля в систему

Кабель проталкивается до места, которое наиболее подвержено воздействию низких температур
Сальник закрепляется и изолируется.

Завершающий этап – подключение и теплоизоляция

Важный этап установки подогрева труб – подключение кабеля к электросети. Прежде всего, необходимо с помощью термоусадки защитить концы жилы от влаги. Как соединить концы провода смотрите в видеосюжете:

Чтобы устройство работало без перебоев, следует подсоединить терморегулятор и УЗО.

После подключения к сети необходимо установить надежную теплоизоляцию. Для этих целей потребуются полиуретановые утеплители, разрезанные вдоль. Ими оборачивают водопроводную и канализационную сеть.

  • Для труб водоснабжения необходим внешний кабель с мощностью не меньше семнадцати Ватт на метр.
  • Излишне мощные кабели потребляют много электричества, поэтому подумайте, нужно ли брать систему мощнее, чем требуется.
  • Для пластиковых труб следует приобретать саморегулирующий греющий кабель для водопровода.
  • Подбор мощности кабеля зависит от диаметра трубы и способа прокладки.
  • Для внутреннего обогрева трубопровода в центральной части России достаточно мощности кабеля в десять Ватт и утеплителя толщиной три сантиметра.

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ. Использование сварочного аппарата в качестве ПТ. Использование сварочного аппарата в качестве ПТ

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Как рассчитать длину и мощность саморегулирующегося греющего кабеля для обогрева труб

В каждом варианте установки устройства есть свои особенности. Существует два способа размещения провода: снаружи и внутри трубы. Наружный монтаж возможен при прокладке инженерных сетей. Если трубы уже находятся в грунте, остаётся применить только внутреннюю прокладку и использовать провод с саморегулированием.

Что нужно знать для расчётов:

  • Р провода (указывается на его боковой стороне);
  • габариты трубы;
  • вид теплоизолятора;
  • перепады температуры в районе проживания.

Формула выглядит следующим образома:

Длина кабеля = Коэффициент запаса х длину труб х теплопотери / Р провода

Предварительно можно произвести расчёты, исходя из показателей мощности: D до 25 мм – 10 Вт на метр, до 40 – 16 Вт, до 60 – 24 Вт, до 80 – 30 Вт, свыше этого показателя – 40 Ватт на метр.

Если располагать кабель снаружи водопровода, можно увеличить обогрев при помощи разного расположения:

  • параллельного (подходит для тонких труб);
  • змеевидного (быстро согревает трубы);
  • спиральной намотки (применяется для стабилизации температуры).

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку. Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ

Нельзя забывать о том, что требуется греющую часть соединить с «холодной»

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводовИсточник termodar-64.ru

Советы и рекомендации опытных мастеров:

  • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
  • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
  • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
  • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.
