Как устроена и из чего состоит светодиодная лампа

Разновидности

Прежде чем ознакомиться с видами ЛН, нужно изучить их характеристики:

  1. Мощность бытовых ламп колеблется от 25 до 150 Вт, а других – до 1000 Вт.
  2. Температура разогрева тела накала – до 2900 – 3000° С.
  3. Светоотдача – от 9 до 19 Лм/1 Вт. Эта характеристика имеет свой диапазон, например, лампочка на 40 Вт может излучать световой поток 415 – 460 Лм.
  4. Напряжение 220 – 230 В и 127 В.
  5. Диаметр цоколя – 14 мм для Е14, 27 мм для Е27, 40 мм для Е40.
  6. Тип цоколя – винтовой, штырьковый (с одним или двумя контактами).
  7. Срок эксплуатации – 1000 часов (если напряжение 220В) или 2500 часов (при 127В).

Основные параметры разных видов ламп накаливания отличаются.

В продаже имеются устройства разного виды, которые различают по форме, наполнению или покрытию колбы, назначению и т. д.

С учетом наполнителя и покрытия внутренней поверхности колбы выделяют такие разновидности лампочек:

  1. Вакуумные – это самые простые устройства с низкой мощностью.
  2. Аргоновые – наполненные аргоном.
  3. Криптоновые – закачан одноименный газ.
  4. Ксенон-галогенная с инфракрасным отражателем.
  5. Лампы с покрытием из люминофора, который преобразует инфракрасные лучи в видимый свет.

В зависимости от функционального излучения различают такие типы ламп:

общего назначения. Это самая большая группа устройств, которые применяются для общего, местного и декоративного освещения. Прибор местного назначения имеет такую же конструкцию, как общего. Отличается он тем, что рассчитан на меньше напряжение. Устанавливают местные лампочки в переносные светильники, станки и т. д.;

  • декоративные лампочки отличаются от обычных формой колб и размещением тела накаливания. Часто применяются для украшения дизайна в стиле ретро;
  • иллюминационные. Колбы этих устройств окрашены в разные цвета с помощью неорганического пигмента или цветных лаков. Обычно их мощность низкая – до 25 Вт;
  • зеркальные. Колба лампы накаливания имеет особую форму, изнутри она частично покрыта тонким слоем распыленного алюминия. Эти устройства излучают более направленный световой поток;
  • сигнальные. Это маломощные лампочки, которые устанавливают в светосигнальные приборы. Сейчас их заменяют светодиодами;
  • транспортные. Это большая группа ламп, которые используются для установки в автомобили, мотоциклы, самолеты, морские судна и т. д. Они прочные, имеют специальный цоколь и рассчитаны на электрическую сеть от 6 до 220 В;
  • двухспиральные. Их применяют в автомобилях (одна нить отвечает за ближний свет, а вторая за дальний), самолетах, железнодорожных светофорах.

Известно еще несколько видов специальных ламп накаливания (прожекторные, коммутаторные, фотолампа и т. д.), которые сейчас все больше замещаются экономками.

Технические характеристики галогенных источников света.

  1. Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
  2. Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
  3. Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
  4. Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
  5. Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
  6. Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.

Галогенные лампы

Галогенная лампа с обычным цоколем

Галогенные лампы мало чем отличаются от ламп накаливания, принцип работы тот же. Единственная разница между ними — это газовый состав в баллоне. В данных лампах к инертному газу примешивают йод или бром. В результате становится возможным повышение температуры нити накаливания и уменьшение испарения вольфрама.

Лампа ко встроенному светильнику

Именно поэтому галогенные лампы можно делать более компактными, а срок их службы повышается в 2–3 раза. Однако температура нагревания стекла повышается весьма значительно, поэтому галогенные лампы делают из кварцевого материала. Они не терпят загрязнений на колбе. Прикасаться незащищенной рукой к баллону нельзя — лампа перегорит очень быстро.

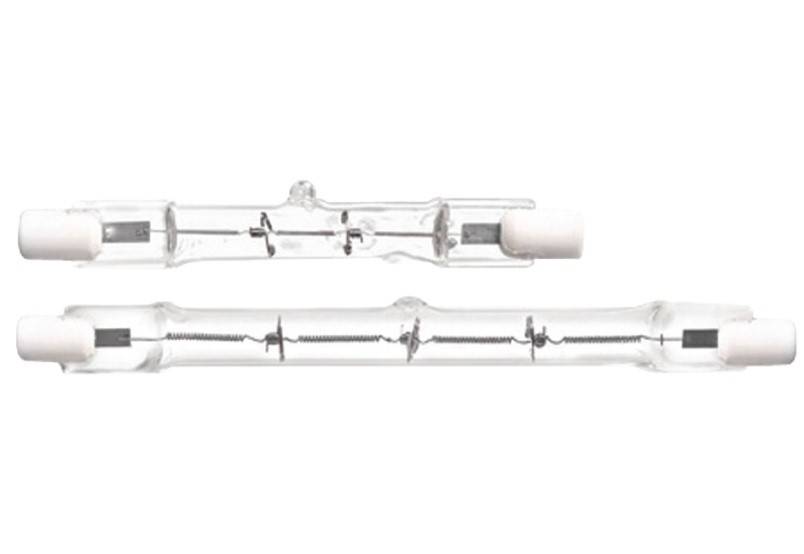

Галогенная линейная лампа

Линейные галогенные лампы используются в переносных или стационарных прожекторах. В них часто бывают датчики движения. Такие лампы используют в гипсокартонных конструкциях.

Галогенные компактные зеркальные лампы с цоколем G4

Компактные осветительные устройства имеют зеркальное покрытие.

К минусам галогенных ламп можно отнести чувствительность к перепадам напряжения. Если оно «играет», лучше приобрести специальный трансформатор, выравнивающий силу тока.

Прожектор

Устройство светодиодных источников света

Светодиодный источник состоит из следующих конструктивных элементов:

  • LED-диоды;
  • драйверы;
  • корпус;
  • радиатор;
  • цоколь.

Светодиоды

Несколько лет назад конструкция светодиодной лампы незначительно отличалось из-за отсутствия широкого ассортимента LED-диодов. Самыми распространенными были чипы на 3–5 мм. Позже появились изделия на 10 мм.

Сегодня светодиодов намного больше. Чаще всего используются SMD 5050, SMD 3528, SMD 5730, SMD 2835, 1W, 3W и 5W.

Количество светодиодов бывает разным, его задает производитель. При монтаже нескольких диодов производят специальные расчеты, чтобы вывести оптимальный ток потребления. Припой осуществляется к текстолитовым или алюминиевым платам. Светодиоды собираются в группы, соединяемые последовательно. Опять же, количество групп неограниченно.

Последовательное соединение обеспечивает постоянный ток, но есть существенный недостаток — если выйдет из строя хотя бы один LED-диод, то перестает работать все изделие. С другой стороны, диод можно без проблем заменить на новый.

Платы, к которым припаиваются источники света, классифицируются по форме и бывают круглыми, прямоугольными, овальными, многоугольными и т. д.

Драйверы

Драйверы предназначены для преобразования входящего напряжения в пригодную для питания устройства величину. Причем питание для каждой группы светодиодов может быть разным. Самыми распространенными являются трансформаторные схемы с драйверами.

Конструктивные элементы могут быть двух типов — открытыми и закрытыми (в корпусе). Монтируют их в корпус ламп, осветительных приборов.

Китайские производители нередко пытаются сэкономить на приборах, устанавливая вместо драйверов обычные ограничители тока со схемой на основе конденсатора. Избегайте покупки таких изделий, поскольку помимо крайней неэкономичности они негативно воздействуют на здоровье человека (высокая пульсация).

Цоколь

Поскольку светодиодные изделия позиционируются как лучшие аналоги лампам накаливания, то нет ничего удивительного в том, что они изготавливаются со стандартными цоколями — E27 и E14. Последние часто применяются в ночных и настенных светильниках.

За рубежом иные стандарты, поэтому там чаще можно встретить светодиодные лампы E26.

Корпус

В отличие от ламп накаливания для светодиодных нет необходимости в полной герметичности колб, да и газовая среда внутри отсутствует. Одна из разновидностей светодиодных светильников — филаментный источник, повторяющий устройство лампы накаливания и нуждающийся в газовой среде.

Радиаторы

Данные электротехнические изделия боятся высокой температуры и перегрева. По этой причине для повышения срока эксплуатации необходимо устройство для отвода тепла. Алюминиевые платы частично снижают влияние перегрева, но этого недостаточно. Дорогие и качественные лампы обязательно используют радиаторы, размер которых зависит от количества светодиодов в приборе.

Наличие радиатора повышает стоимость и габариты изделия, но является обязательным условием для создания качественного и долговечного прибора.

Конструкция ламп на светодиодах

Лед-лампочек огромное множество видов, все они очень непохожи внешне друг на друга. И технологии продолжают развиваться, так что видовое разнообразие в будущем будет только возрастать. Но базовый состав элементов и принцип работы примерно одинаков для всех них.

В конструкцию лампы входит:

Цоколь. Элемент, вкручивающийся в патрон должен ему соответствовать. Цоколи могут быть резьбовыми и штырьковыми. Существ более 10 видов цоколей, с которыми выпускаются светодиоды. Подробнее о них в разделе «Выбор цоколя».

Основание цоколя. Полимерное основание защищает корпус от пробоя тока.

Драйвер. На миниатюрной печатной плате располагаются устройства, обеспечивающие стабилизацию напряжения, преобразование переменного тока в постоянный.

Радиатор. Это ребристый элемент, предназначенный для отвода тепла от светодиодов. Ведь отличие светодиодов от всех остальных типов ламп в том, что их зона максимальной температуры располагается внутри, под чипами светодиодов. Промежуточным звеном здесь является металлическая плата, которая передаёт тепло дальше на радиатор

Хорошее «проветривание» – важное условие для долговечной работы светодиода.

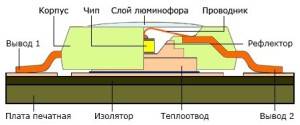

Светодиоды. Полупроводниковый многослойный кристалл с основой для подключения питания

В одном осветителе их может быть от нескольких штук до нескольких десятков.

Рассеиватель. Призван распределять свет от кристалла. Это может быть направленный пучок, или полусфера, рассеивающая свет под большим углом. Поскольку светодиоды не греют рассеиватель, его делают из поликарбоната или пластика.

Конструкция светодиодной лампочки

В «составе» светодиодной лампы нет стекла и опасных элементов (ртути, свинца и т. д.).

В отличие от обычных энергосберегающих лампочек, для LED не требуется специальная утилизация! Они более прочны и могут «пережить» падение с небольшой высоты.

Особенности конструкции и принцип работы

Лампы G4 нашли свое применение не только в условиях быта, но и на промышленных объектах. К главным сферам использования можно отнести:

Интерьер помещений

В данном случае рассматриваемые осветительные элементы могут участвовать в организации освещения подвесных конструкций. А отсутствие перегрева допускает их эксплуатацию с натяжными потолками.

Декорирование

Лампы с цоколем g4 зачастую выступают в качестве украшения разнообразной мебели.

Многие автомобили и мотоциклы оснащены системой подсветки и освещения, где задействованы лампы G4.

Основной характерной чертой всех таких лампочек является их маленький размер. Чем сильнее создаваемый световой поток, тем большее количество диодов содержит в себе осветительный элемент. Из-за небольших габаритов лампы все ее чипы сконцентрированы на поверхности корпуса.

Несмотря на возможность подключения к источнику питания в 220 вольт, наибольшей популярностью пользуются низковольтные изделия (12 вольт). Форма таких ламп может быть представлена в виде кукурузы, свечки, а также представлять собой капсулы, расположенные на поверхности платы.

Цоколь данного источника света содержит пару контактов из проволоки, а дистанция между ними зашифрована в наименовании лампочки (g4).

Принцип работы рассматриваемого осветительного элемента такой же, как и у других светодиодных ламп. Вследствие воздействия сети в 12 вольт в полупроводниковом кристалле происходят определенные процессы, что приводит к выработке энергии света из электрического эквивалента.

Также данные лампы отличаются преобразованием переменного тока в постоянный. Такой процесс осуществляется при помощи специального драйвера, который может быть встроен в источник либо находится за его пределами. Конструкция лампочек g4 не предусматривает наличие драйвера, и он устанавливается отдельно.

Достоинства

Лампы накаливания имеют такие преимущества:

  1. Низкая стоимость по сравнению с другими видами ламп (люминесцентные, светодиодные).
  2. Компактные размеры.
  3. Работают при незначительных перепадах напряжения.
  4. Функционируют без специального оборудования, излучают свет сразу после включения (не нужно время на разогрев).
  5. При работе на переменном токе мерцание присутствует, но человеческий глаз его не улавливает.
  6. Излучают свет, который приятен для человеческого зрения, коэффициент цветопередачи на высоком уровне.
  7. Обычная лампочка может работать при низких температурах, поэтому ее применяют для освещения улицы.
  8. Не содержит токсических веществ в колбе, поэтому ее можно выбрасывать в мусор.
  9. Работают беззвучно (нет шума, треска, гула), отсутствуют радиопомехи.
  10. Прибор не чувствителен к полярности подключения.
  11. Нить накала прибора испускает сравнительно мало УФ-лучей.

Это основные преимущества ламп накаливания.

Все ли светодиодные лампы хорошие и если нет, чем хорошие отличаются от плохих?

В обычных лампах накаливания всё просто: колба и вольфрамовая нить. Светодиодная лампа устроена гораздо сложнее и её качество зависит от качества светодиодов, люминофора и электроники.

Есть три важных параметра, влияющих на качество света, которое даёт лампа:

  • Пульсация света. Многие некачественные лампы имеют высокий уровень пульсации (мерцания) света. Такой свет визуально некомфортен и человек от него быстро устаёт. При переводе взгляда с одного предмета на другой виден стробоскопический эффект (видно как бы несколько предметов вместо одного). Человеческий глаз воспринимает пульсацию более 40%. Есть два способа проверить наличие пульсации света — карандашный тест (берём обычный длинный карандаш за кончик и начинаем быстро-быстро двигать им по полукругу туда и обратно. Если отдельных контуров карандаша не видно, — мерцания нет, если же видно «несколько карандашей» — свет мерцает) и проверка с помощью камеры смартфона (если посмотреть на свет через камеру смартфона, как правило при мерцании света по экрану будут идти полосы, причём чем они ярче, тем мерцание сильней). Лампы с видимой пульсацией нельзя использовать в жилых помещениях.
  • Индекс цветопередачи (CRI). Спектр света светодиодной лампы отличается от спектра солнечного света и света обычной лампы накаливания. Хоть свет и выглядит белым, некоторых цветовых компонентов в нём больше, а некоторых меньше. CRI показывает, насколько равномерен уровень разных цветовых компонентов в свете. При низком CRI света хуже видны оттенки. Такой свет визуально неприятен, причём понять, что в нём не так, очень сложно. У ламп накаливания и солнца CRI=100, у обычных светодиодных ламп он больше 80, у очень хороших больше 90. Лампы с CRI ниже 80 в жилых помещениях лучше не использовать.
  • Угол освещения. Светодиодные лампы типа «груша» бывают двух видов. У первых защитный колпак имеет форму полусферы, имеющей такой же диаметр, как и корпус. Такие лампы совсем не светят назад и если в люстре они светят вниз, потолок будет оставаться тёмным, что может быть визуально некрасиво. У второго вида ламп прозрачный колпак имеет диаметр больше корпуса и лампа немного светит и назад. Лампы на светодиодных нитях или прозрачных дисках имеют такой же большой угол освещения, как обычные лампы накаливания. Галогенные софиты дают узкий луч света с углом освещения около 30 градусов, а большинство светодиодных софитов светят рассеянным светом с углом около 100 градусов. Такие лампочки в подвесном потолке «слепят» из-за слишком широкого угла. Только некоторые светодиодные софиты имеют линзы и такой же узкий угол освещения, как у галогенных ламп.

И ещё три проблемы, с которыми можно часто столкнуться у светодиодных ламп:

  • Несоответствие светового потока и эквивалента заявленным значениям. К сожалению, часто на упаковке светодиодных ламп пишут завышенные значения светового потока и эквивалента. Можно встретить лампы, на которых указан световой поток 600 Лм и то, что лампа заменяет 60-ваттную ламу накаливания, а по факту она светит только, как 40-ваттная лампа.
  • Несоответствие цветовой температуры заявленной. Очень часто встречаются лампы, цветовая температура света которых отличается от того, что обещает производитель. Вместо 2700К можно встретить 3100К, а вместо 6000К даже 7200K.
  • Преждевременный выход ламп из строя. Производители указывают срок службы светодиодных ламп от 15000 до 50000 часов, по факту же лампы иногда ломаются через несколько месяцев работы.

Способы сборки

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела.

Выделяют следующие размеры светодиодов:

  • 0,3;
  • 0,5;
  • 0,8;
  • 1,0 см.

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт.

Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Изготовление лампы своими руками

Сложно представить, но даже светодиодную лампу можно сделать своими руками и существенно сэкономить на покупке приборов.

Инструменты и материалы

Качество материалов и инструментов, необходимых для создания лампы на 220 В, играет важную роль. От этого зависят надёжность и безопасность, долговечность изделия.

Своими руками легко сделать лампы направленного света

Для работы нужны такие элементы, как:

  • галогенная лампа без стекла;
  • светодиоды в количестве до 22 штук;
  • быстродействующий клей;
  • медный провод и листовой алюминий, толщина которого составляет 0,2 мм;
  • резисторы, подбирающиеся в зависимости от схемы.

Перед работой необходимо составить схему соединения всех деталей, которая зависит от конкретной ситуации. Для этой цели используют разнообразные онлайн-калькуляторы, позволяющие получить точный результат. При количестве светодиодов более 22 соединение отличается сложностью и требуется особенный подход.

Схема подбирается в зависимости от ситуации

В качестве инструментов используются отвёртка, молоток, дырокол, маленький паяльник. В процессе работы также потребуется небольшая подставка, позволяющая с удобством разместить диоды на отражающем диске.

Пошаговая инструкция изготовления лампы

Изготовление светодиодной лампы на 220 В своими руками не требует профессиональных знаний и сложных инструментов.

  1. Предварительно нужно подготовить неисправную лампу, открыв корпус. Цоколь отсоединяется от него очень аккуратно, а для этого можно использовать отвёртку.
  2. Внутри конструкции присутствует плата пускорегулирующего электронного аппарата, которая понадобится для дальнейшей работы. А также необходимы светодиоды. Верхняя часть изделия имеет крышку с отверстиями. Из неё следует изъять трубки. Из пластика или плотного картона изготавливается основание.
  3. На пластиковой основе светодиоды будут держаться более надёжно, чем на картоне. Поэтому лучше всего использовать кусок пластика.
  4. Питание лампы будет осуществляться с помощью драйвера RLD2–1, который подходит для сети с напряжением в 220 В. При этом можно подключить последовательно 3 белых одноваттных светодиода. Три элемента соединяются параллельно, а затем все цепочки фиксируются последовательно.
  5. Провода в цоколе могут повредиться во время разборки конструкции лампы. В этом случае нужно припаять элементы на место, что обеспечит простую технику дальнейшей сборки изделия.
  6. Кусок пластика нужно разместить также между драйвером и платой. Это позволяет избежать замыкания. При этом можно использовать и картон, ведь светодиодная лампа не греется. После этого конструкция собирается, а прибор вкручивается в патрон и проверяется на работоспособность.

После сборки нужно проверить работоспособность устройства

Мощность такой лампы составляет примерно 3 Ватта. Прибор подключается в сети с напряжением в 220 В и обеспечивает яркое освещение. Лампа эффективна в качестве вспомогательного источника света. На основе этого примера изготовления своими руками легко создать более мощные конструкции.

Делаем драйвер

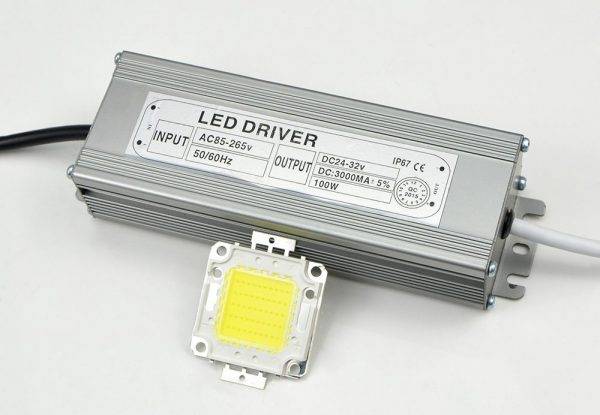

Устройство стабилизации тока и источник постоянного напряжения — драйвер — присутствует в конструкции лампы, подключаемой к сети с напряжением в 220 В. Без него невозможно создание источника света, а изготовить такой элемент можно своими руками. Для этого следует аккуратно разобрать лампу, отрезать провода, ведущие к цоколю и к стеклянным колбам. При этом стоит учесть, что один из окольных проводов может иметь резистор. В таком случае отрезать элемент следует за резистором, так как он нужен при создании драйвера.

После отсечения проводов остается такая деталь

Каждый вариант платы отличается в зависимости от производителя, мощности устройства и других особенностей. Для светодиодов мощностью 10 Вт нет необходимости переделывать драйвер. Если же лампа отличается интенсивностью потока света, то лучше всего взять преобразователь от прибора большей мощности. На дроссель лампы в 20 Вт следует намотать 18 витков эмальпровода, а затем подпаять его вывод к диодному мосту. Далее на лампу подаётся напряжение и проверяется мощность на выходе. Так можно создать изделие, характеристики которого соответствуют требованиям.

Видео: изготовление светодиодной лампы своими руками

https://youtube.com/watch?v=ZlP3mgKIzRw

Сделать светодиодную лампу на 220 В своими руками легко, но предварительно нужно определить необходимую мощность, схему и подобрать все элементы. Далее процесс не вызывает трудностей даже у начинающих мастеров. В результате получится экономичное и надёжное устройство для освещения любых помещений.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Конструкция ламп на светодиодах

Внешне источники света, использующие эффект испускания фотонов при прохождении электрического тока через полупроводник, почти не отличаются от ламп накаливания. Главное то, что у них есть привычный металлический цоколь с резьбой, который в точности повторяет все типоразмеры ламп накаливания. Это позволяет ничего не менять в электрооборудовании помещения для их подключения.
Однако внутреннее устройство светодиодной лампы 220 вольт очень сложное. Она состоит из следующих элементов:

1) контактного цоколя;

2) корпуса, одновременно играющего роль радиатора;

3) платы питания и управления;

4) платы со светодиодами;

5) прозрачного колпака.

Плата питания и управления

Разбираясь как устроены светодиодные лампы 220 вольт, в первую очередь стоит понять, что полупроводниковые элементы не могут быть запитаны от переменного тока и напряжения такой величины. Иначе они попросту сгорят. Поэтому в корпусе этого источника света обязательно находится плата, которая снижает напряжение и выпрямляет ток.
От устройства этой платы во многом зависит долговечность лампы. Точнее, какие элементы стоят на ее входе. В дешевых, кроме резистора перед выпрямляющим диодным мостом, ничего нет. Нередко случаются чудеса (обычно в лампах из Поднебесной), когда нет даже этого резистора и диодный мост напрямую подключен к цоколю. Такие лампы светят очень ярко, но срок их службы чрезвычайно низок, если они не подключены через стабилизирующие устройства. Для этого можно использовать, например, балластные трансформаторы.

Наиболее распространены схемы, в которых в цепи питания управляющей схемы лампы создан сглаживающий фильтр из резистора и конденсатора. В самых дорогих светодиодных лампах блок питания и управления построен на микросхемах. Они хорошо сглаживают броски напряжений, но их рабочий ресурс не слишком высок. В основном, из-за невозможности наладить эффективное охлаждение.

Плата светодиодов

Как бы ученые ни старались, изобретая все новые вещества с высокой эффективностью излучения в видимой части спектра, принцип работы светодиодной лампы остается прежним, и каждый её отдельный светящийся элемент очень слаб. Чтобы достичь требуемого эффекта, их группируют по несколько десятков, а иногда и сотен штук. Для этого используется плата из диэлектрика, на которую нанесены металлические токопроводящие дорожки. Она очень похожа на те, что используются в телевизорах, материнских платах компьютеров и других радиотехнических устройствах.
Плата светодиодов выполняет еще одну важную функцию. Как вы уже заметили, в блоке управления нет понижающего трансформатора. Поставить его, конечно, можно, но это приведет к увеличению габаритов лампы и ее стоимости. Проблема понижения питающего напряжения до номинала, являющегося безопасным для светодиода, решается просто, но экстенсивно. Все светящиеся элементы включены последовательно, как в елочной гирлянде. Например, если в цепь 220 вольт включить последовательно 10 светодиодов, то каждому достанется 22 V (правда, величина тока при этом останется прежней). Недостатком этой схемы является то, что перегоревший элемент обрывает всю цепь и лампа перестает светить. У нерабочей лампы из десятка светодиодов могут быть неисправными лишь один или два. Есть умельцы, которые перепаивают их и живут спокойно дальше, но большинство неискушенных пользователей выбрасывают всё устройство на помойку.

Прозрачный колпак

В основном этот элемент играет роль защиты от пыли, влаги и шаловливых ручек. Однако есть у него и утилитарная функция. Большинство колпаков светодиодных ламп выглядят матовыми. Это решение могло бы показаться странным, ведь сила излучения светодиода ослабляется. Но его полезность для специалистов очевидна.
Колпак матовый потому, что на его внутреннюю стороны нанесен слой люминофора – вещества, начинающего светиться под воздействием квантов энергии. Казалось бы, тут, что называется, масло масляное. Но люминофор имеет спектр излучения в несколько раз более широкий, чем у светодиода. Он приближен к естественному солнечному. Если оставить светодиоды без такой «прокладки», то от их свечения глаза начинают уставать и болеть.

Виды галогенных ламп.

Существует множество видов и типов галогенных источников света.

Линейные. Лампы в форме трубки. Используются для освещения больших площадей: складов, цехов, улицы. Используются в прожекторах. Такие источники света прочные, яркие, мощные. Но не энергоэффективные.

Капсульные. Компактные, небольшие, маломощные. Применяются для точечной декоративной подсветки, в автомобилях. Подходят к светильникам открытого типа. Могут использоваться с отражателем.

С отражателем. Состоят из миниатюрной лампочки с куполообразным отражателем. Такие светильники создают направленное излучение в заданное пространство. Отражатели бывают алюминиевыми или интерференционными. В первом случае тепло отводится вперед, а во втором – назад. Также выпускают источники света с отражателем с защитной крышкой. Используются для подсветки, настольных и настенных светильников, в подвесных потолках, автомобилях, прожекторах.

С внешней колбой. Предназначены для замены ламп накаливания. Выпускаются с типовыми цоколями Е14 и Е27, что позволяет вкручивать их в обычные люстры и светильники. Во внутренней кварцевой колбе размещается миниатюрная или трубчатая галогенная  лампочка. А внешняя стеклянная колба предназначена для защиты лампы от грязи, а человека от ожогов. Внешняя колба изготавливается разных форм и цветов.

IRC-галогенные лампы. Аналог ламп с отражателем, который покрыт особым составом, отражающим инфракрасное излучение. Наиболее энергоэффективный вид. Особое покрытие отражает инфракрасное излучение от вольфрамовой спирали обратно на спираль. В результате растет температура вольфрама и снижается теплопотери. В итоге уменьшается потребление электричества и возрастает срок службы.

Галогенные люстры. Миниатюрные, красивые лампочки – хорошая находка для оформления интерьеров. Рекомендуется использовать керамические патроны во избежание перегрева.

Низковольтные. Источники света, работающие от напряжения 6, 12 или 24 В. Самый распространенный вариант – 12-вольтовые. Подходят для освещения легковоспламеняющихся объектов и помещений с повышенным уровнем влажности. Применяют для безопасного освещения в музеях, точечной подсветки и т.д. Используются для работы в аккумуляторных приборах, транспортных средствах.  Подключаются через понижающий трансформатор.

ГЛ разделяются по типу цоколя. В зависимости от назначения, размера, конструкции лампы оснащают разными типами цоколей.

  1. Для замены ламп накаливания служат галогенные с резьбовыми цоколями Е14 и Е27.
  2. Линейные оснащаются разъемом R
  3. Для автомобилей выпускают лампы с цоколем H/ HB: Н3, Н19, Н1, Н11; HB4, HB3 и др.
  4. Низковольтные источники света оснащают штырьковым цоколем GU 5.3, G4, GY 6.35, GU10, G9 или G12 чтобы предотвратить их монтаж в сеть 220 В.

Типы цоколей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
