Организация притока воздуха и размещение воздуховодов
Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.
Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.
Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.
Монтаж приточного канала в оконном блоке
Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.
Для этого необходимо следовать инструкции.
- При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
- Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.
Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.
Установка стенового приточного клапана
Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.
Следует отметить недостатки приточного клапана.
- Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
- При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
- Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
- Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
- Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

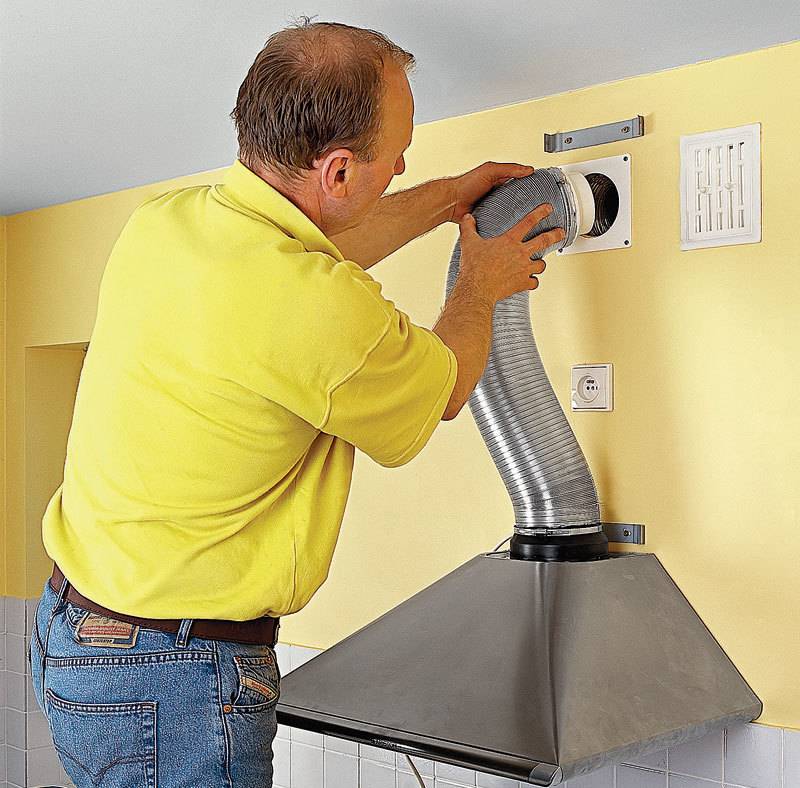

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов
Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.
Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей
Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия
Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.
Электротехнические тонкости
Перед тем как устанавливать бытовой прибор необходимо выполнить ряд подготовительных мероприятий
Задача первостепенной важности – выполнить заземление устройства
Заземление электроприборов на кухне
Во внутреннюю часть корпуса затягивается большое количество влаги, жировых брызг, что автоматически повышает опасность короткого замыкания, поражения током особенно, если агрегат собрать неправильно, а затем включить в электросеть.
Специалисты акцентируют внимание: установка вытяжки на кухне своими руками начинается с подсоединения 3-х проводов (речь идёт о фазе, ноле и земле). Традиционно заземление обозначают желто-зелёным цветом
Чтобы пользоваться аппаратом было действительно безопасно для здоровья, его подключают к «земле».
Подключение к электросети
Обратите внимание! Закрепить вытяжку в частном доме не составит особого труда, особенно, если на объекте установлен контур заземления. Провод достаточно подключить к соответствующей клемме (GND)
Заземлением может выступать обычный металлический провод, соединенный с корпусом кухонного прибора.
Обозначение проводов в электрощитовой
У многих владельцев домов возникает закономерный вопрос: как подключить вытяжку на кухне, при отсутствующем контуре заземления? От советов народных умельцев типа набросить провод на батарею или трубу, лучше отказаться. Придется делать всё собственноручно и посредством единственно верного варианта – глухой нейтрали.
Совет! Достаточно заглянуть в щитовую, и отыскать в нем провода, прикрепленные к металлической шине (штырю). Это и будет искомой глухой нейтралью. К ней подводится провод, сечением порядка 2.5-3 мм.кв. Затем он подключается к автомату-распределителю на 6.3А.

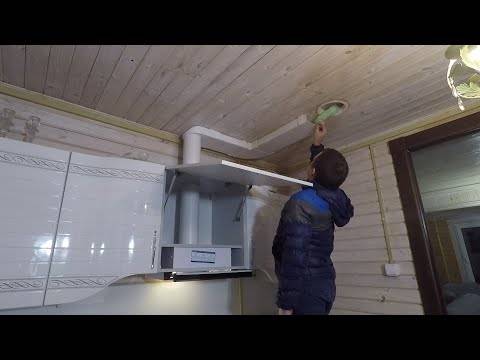

Рекомендуем посмотреть один из вариантов подключения вытяжки к электросети на видео ниже
Что нужно знать о заземлении и занулении?
При наличии евро розеток достаточно подключить кабель к клемме заземления.
Следует помнить об электрической безопасности. В средину корпуса конструкции будет попадать достаточно большое количество брызг жира, при этом в кухне имеется высокая влажность, потому увеличится вероятность удара током в случае некорректного подключения вытяжки к электросети.
Вытяжку на кухне своими руками надо подключать к сети с помощью 3-х проводов: фаза, земля, ноль. Заземляющий провод чаще всего имеет желтый цвет с зеленой полосой.
Если в квартире предусматривается заземляющий контур и присутствуют евророзетки, то проблем возникнуть не должно: в процессе подключения обыкновенный провод нужно подключить к клемме заземления, которая обозначается полосами различной длины или маркировкой “Ground”. Если на конструкции не предусматривается разъема под заземление, то его можно изготовить своими руками, прикрепив шнур к корпусу из металла.
Если в квартире нет евророзетки, то можно самостоятельно сделать зануление. Не нужно подсоединять нулевой провод к радиаторам или трубам. Он должен подключаться к глухой нейтрали.
Для этого нужно открыть щиток с электроприборами, после чего найти в нем спрятанную трубу в стенке, с которой идут провода. Может присутствовать и шина, на которой можно найти штырь и провода зануления. Это глухая нейтраль, потому труба хорошо заземлена. Понадобится провести от нее в кухонное помещение провод с несколькими жилами и сечением минимум 2,5 мм², при этом вытяжка подключается через разделительный автомат на 6А.
Если есть подсоединенные к занулению провода, то не допускается их отсоединять. Это может повлечь за собой удар током. Новый провод нужно установить поверх остальных и прикрутить гайку. Если провода отсутствуют, а труба гладкая, то нужно зачистить ее и закрепить контакт провода на хомут.
Если нет опыта работы в электрических работах, рекомендуется пригласить квалифицированного специалиста.
Особенности рабочего момента
- она является электрическим прибором;
- установлена в помещении с высокой влажностью;
- на ее частях постоянно оседают жир и влага.
Совокупность этих условий создает угрозу поражения пользователя электротоком. Поэтому корпус вытяжки должен быть заземлен в обязательном порядке.
Для этого провод, которым подключен прибор или розетка для него, помимо двух токопроводящих жил должен иметь третью – заземляющую. Обычно она имеет желтую изоляцию с зеленой полосой.
Со стороны щитка эту жилу нужно подключить к контуру заземления. Часто вместо него имеется так называемая глухая нейтраль – замурованная в стену труба, из которой в распределительный щит заводятся провода. На этой трубе имеется штырь с гайкой, к которому и нужно подсоединить клемму заземляющей жилы (гайка служит для ее фиксации). За отсутствием штыря провод прижимают к трубе хомутом, предварительно ее зачистив.
Не допускается ни под каким видом отсоединять от глухой нейтрали другие провода, идущие от соседних квартир – такими действиями вы поставите под угрозу жизнь соседей.
Сечение жил провода, которым подключается вытяжка, должно составлять не менее 2,5 кв. мм. При этом в разрыве фазы должен быть установлен автомат-разъединитель на 6,3 А.
Установка встраиваемой вытяжки
Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.
Таблица 1. Необходимый инструмент
| Инструмент, фото | Описание |
|---|---|
| Шуруповерт | Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра. |
| Электролобзик | Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы. |
| Инструменты для разметки | Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник.Положение шкафа проверяется при помощи строительного уровня. |
Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.
Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.
Таблица 3. Пошаговая инструкция по установке вытяжки
Шаги, фото
Описание
Шаг 1 – распаковка
Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 – замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу
Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.
Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку
Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.
Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

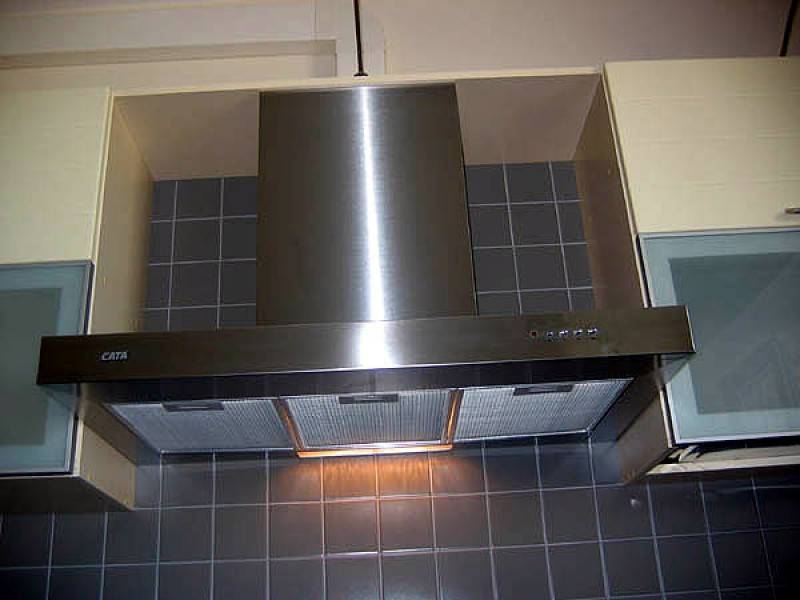

Строение обычной горизонтальной вытяжки
С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.
Таблица 1. Строение вытяжки
| Деталь, фото | Описание |
|---|---|
| Мощный электромотор | Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны. |
| Сенсорная панель управления | Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время.При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления. |
| Осветительные приборы | Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие.Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется. |
| Передняя выдвижная панель | Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий. |
| Жироулавливатели | Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам. |
| Выходной патрубок | В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему. |
| Угольный фильтр | Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним. |
| Провод питания | Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет. |
Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.
Рекомендации по выбору воздуховода
Алюминиевый воздуховод
В продаже представлено несколько вариантов воздуховодов при помощи которых можно организовать бытовую вентиляцию.
Алюминиевая гофрированная труба. Доступный и надёжный материал для реализации кухонных вытяжек. Монтировать его просто, поскольку согнуть можно под любой размер. В процессе эксплуатации гофра не издает никаких вибраций, гула, чего нельзя сказать о жёстких коробах. Перед тем как повесить вытяжку с этой трубой, необходимо предусмотреть вариант ее дополнительного декора, поскольку выглядит она визуально некрасиво.
ПВХ воздуховоды
ПВХ воздуховоды. Лёгкие, надёжные и в то же время бесшумные пластиковые решения. Гладкая поверхность этого материала препятствует формированию воздушного сопротивления. Крепить вытяжку на кухне в квартире рекомендуется при использовании эластичных труб.
Дополнительные рекомендации
Решая вопрос, как установить весь комплекс оборудования необходимо учитывать нюансы самой техники и особенностей помещения. Это повысит эффективность техники и поможет избежать возможных неприятностей при эксплуатации:
- вентиляционный канал желательно оборудовать запирающим клапаном с дроссельной схемой работы, при выключенной вытяжке он закрывается и не допускает выхода тепла из помещения;
- решетка должна быть оборудована отверстиями для естественного тока воздуха;
- если устанавливаемый комплект размещается в частном доме, не следует выводить канал из подвального помещения, что позволит избежать неприятных запахов;
- для таких условий выход канала наружу должен быть выполнен с подветренной стены, где эффективность будет выше;
- в зданиях старой постройки, где вентилирующий ствол один для нескольких квартир необходима консультация со специалистом, он поможет подобрать модель с оптимальными параметрами, которая не будет гнать запахи в соседнюю квартиру;
- возможно, для таких ситуаций лучше подойдет циркуляционный вариант установки.
Правильное обустройство вентиляционного оборудования обеспечит его эффективное и бесперебойное функционирование. Кухонное помещение станет значительно комфортнее для повседневного использования. Если собственных знаний и опыта для правильного монтажа недостаточно, лучше воспользоваться услугами профессионалов. Это позволит избежать дополнительных и внушительных расходов на исправление ошибок и переустановку всего комплекта техники.
Как установить вытяжку на кухне этапы
Сначала рассмотрим крепление подвесной вытяжки. Такие устройства самые простые по своему конструктивному исполнению, имеют невысокую стоимость, работают без присоединения к системе вентиляции квартиры, устанавливаются двумя способами: отдельным модулем и на днище подвесного кухонного шкафчика.
С установкой навесной вытяжки проблем возникнуть не должно
Произвести установку плоской вытяжки на стену можно двумя способами: с использованием металлической рамы или специальных саморезов. В первом и втором случае под саморезы сверлятся отверстия определенной глубины, после чего вытяжка крепится на них или рамку.
Есть и другой вариант монтажа – на дно подвесного шкафчика. Для этого можно использовать уголки определенной высоты, которые привинчиваются на дно шкафа по углам, после чего в них заводится корпус вытяжки. Или, если на вытяжке имеются отверстия для крепления, лучше выполнить монтаж через них при помощи саморезов.
