Как правильно установить одноклавишный выключатель света

Как подключить к одинарному выключателю несколько ламп.

Если вам потребуется, чтобы одноклавишный выключатель включал сразу несколько ламп, к примеру, 3 лампочки, то в принципе особых отличий для выполнения данной схемы подключения нет. Всё, что вам потребуется:

соединить нулевой рабочий провод «N

» всех ламп в один и подключить к приходящему из распределительной коробки проводу «N »; соединить фазный провод «L » всех ламп в один и подключить к приходящему от вылючателя проводу «L ».

Правильная схема подключения выключателя с одной клавишей к люстре с несколькими лампами изображена на рисунке №4.

Рис.4 — схема подключения одноклавишного выключателя к люстре с несколькими лампами.

Особенности конструкции встраиваемых выключателей

Собственно механизм выключателя не отличается в моделях для скрытого и открытого монтажа. В любом случае это будет двухпозиционный ключ или переключатель с кулачковым механизмом или подпружиненный нормально разомкнутый контакт. Однако, в отличие от накладных моделей, внутренние выключатели и розетки (именно такой тип, скорее всего, придется купить при ремонте квартиры) не имеют собственного корпуса. Такая особенность порождает ряд конструктивных отличий встраиваемых механизмов.

Так, встраиваемые механизмы требуют устройства технических углублений в стене с последующей установкой специальных монтажных коробок, которые и выступают в роли их корпуса. Сам выключатель (или любой другой механизм для внутреннего монтажа) крепится к специальному суппорту. Суппорт — это фигурная стальная пластина, которая крепится к монтажной коробке. Она же фиксирует механизм и выступает в роли крепления для декоративных элементов. Именно из-за этой особенности декоративный потенциал внутренних выключателей гораздо выше, чем в случае с накладными моделями, и это при приблизительно одинаковой цене.

Совершенно по-иному дела обстоят с защищенностью встраиваемых выключателей. Благодаря конструктивным особенностям накладные модели обладают большей степенью защищенности. С другой стороны, в подавляющем большинстве случаев применения встраиваемой электрофурнитуры высокая степень защищенности не нужна. А если дополнительная защита все же необходима, то можно вдобавок к внутреннему выключателю купить специальные уплотнительные подкладки под декоративные рамки и суппорты.

Основные типы выключателей

Перед тем как ставить выключатель, нужно определиться с типом коммутатора. От этого будет зависеть принцип монтажа прибора. Различают такие типы устройств:

• Светодиодные. В корпусе встроена подсветка, которая помогает определять местоположение прибора в пространстве.

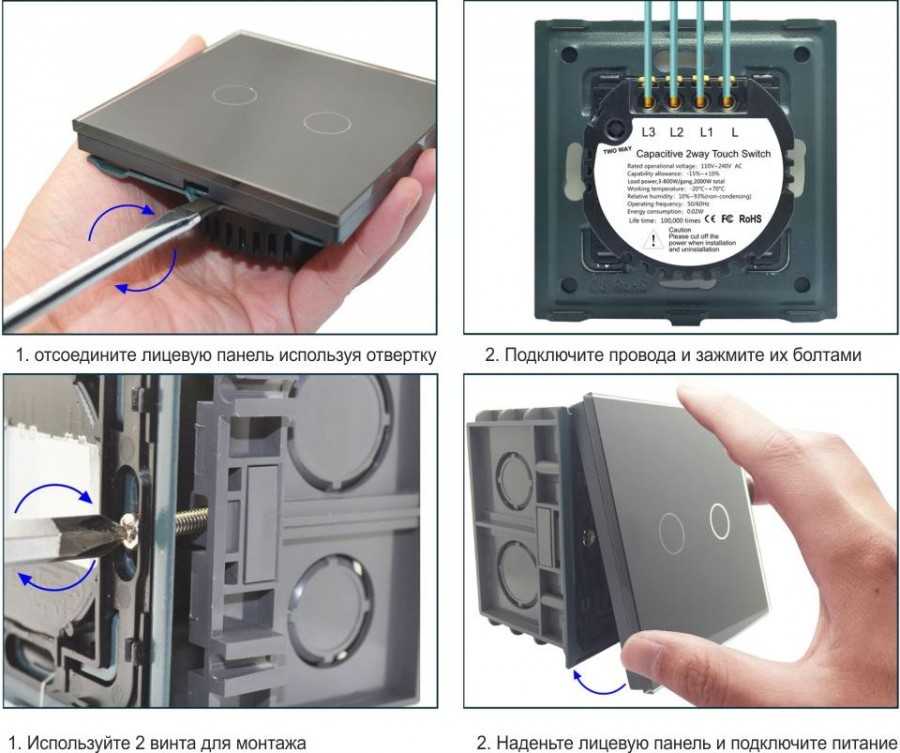

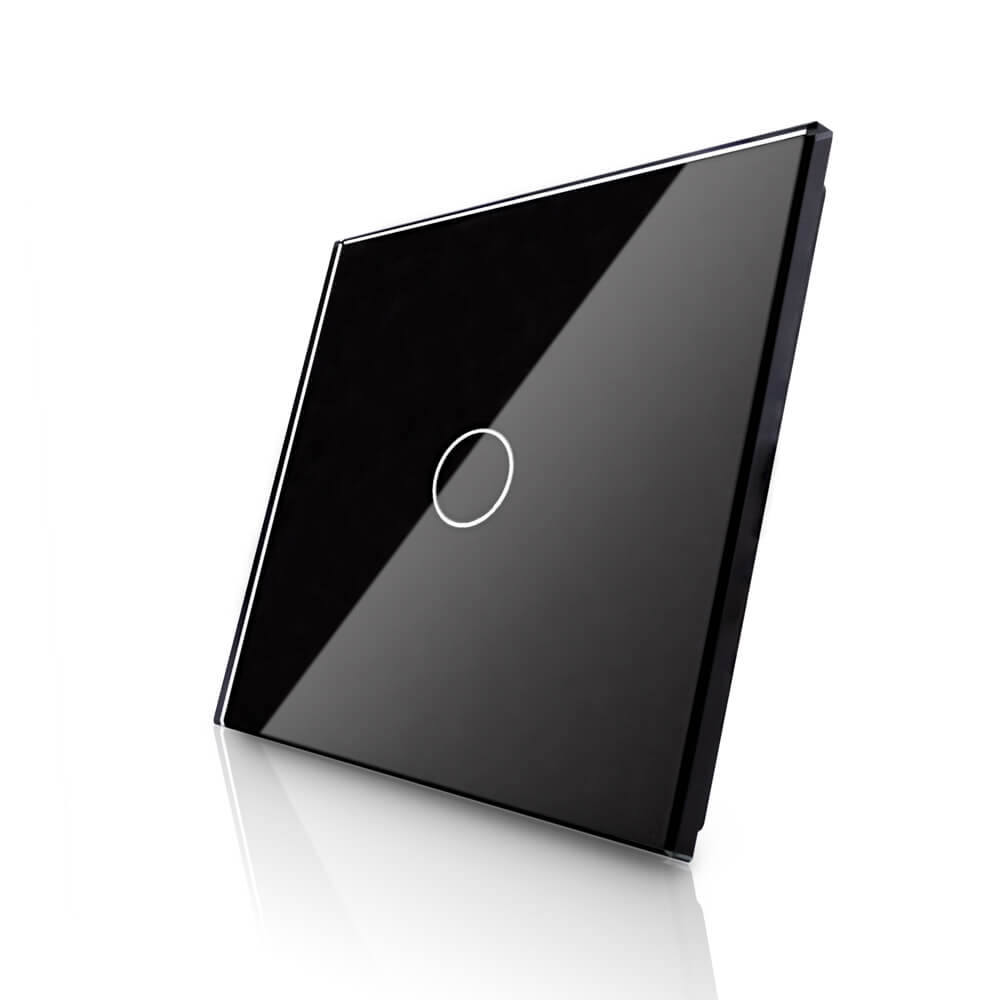

• Сенсорная модель не имеет клавиш и замыкает/размыкает цепь благодаря легкому касанию чувствительной панели-индикатору.

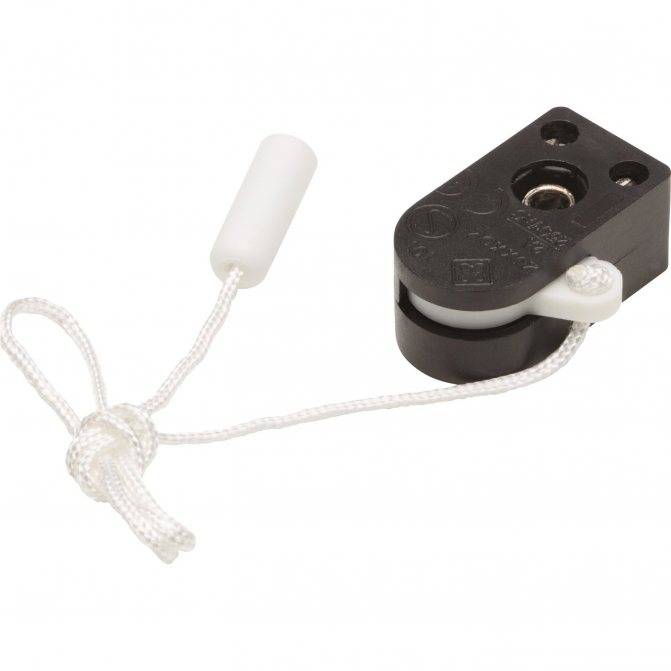

• Выключатели шнурового типа представляют собой конструкции, в которых работа с цепью производиться посредством воздействия на цепочку.
• Беспроводной вариант представляет собой пульт, который управляет работой светильника посредством команд на расстоянии.
• Коммутаторы–датчики позволяют автоматически управлять работой светильников. Работают в соответствии с данными внешней среды помещения.

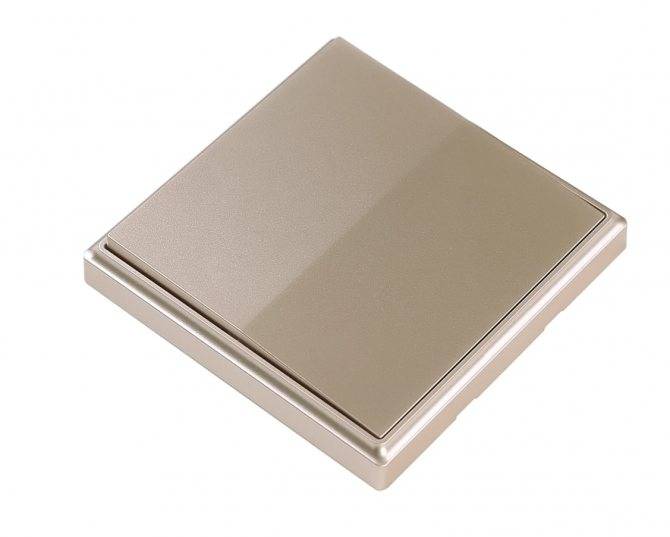

• Стандартные клавишные выключатели. Такие настенные приспособления представляют собой коробочку с кнопками.

Клавишный

Шнуровой

Коммутатор-датчик

Светодиодный

Сенсорный

Беспроводной

Подготовка

Манипуляции, которые учитывают использование различных электроприборов, требуют внимательности

Во время монтажа прибора необходимо соблюдать точность и осторожность. Первое, что нужно сделать, перед тем как приступить к монтажу выключателя – приобрести все необходимые материалы и инструменты, среди которых:

• шлицевая и крестовая отвертки;
• плоскогубцы;
• изоляция (ПВХ-лента);
• нож (обязательно острый);
• одножильные или многожильные провода;
• обычный карандаш.

Важно! Перед тем, как приступить к монтажу прибора, состоящего из двух кнопок, необходимо проверить, отсутствует ли напряжение в сети. Также для этой работы могут пригодится бокорезы

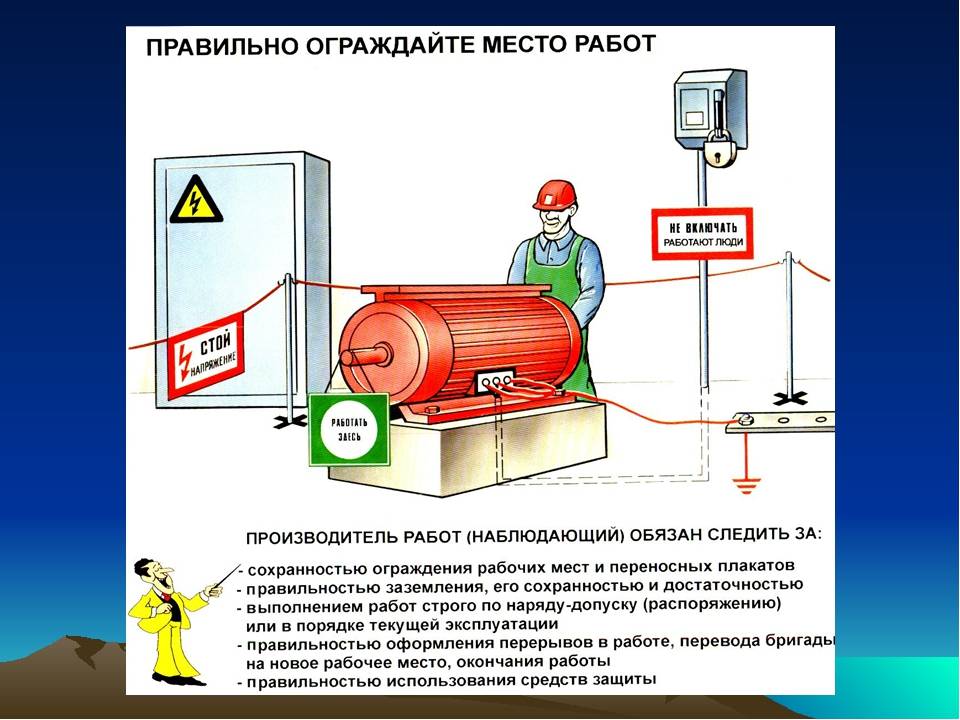

Кроме этого, стоит позаботиться о технике безопасности. При выполнении подобной операции рекомендуется надеть резиновые перчатки, защищающие от удара током. Несоблюдение техники безопасности может привести к удару током

Также для этой работы могут пригодится бокорезы. Кроме этого, стоит позаботиться о технике безопасности. При выполнении подобной операции рекомендуется надеть резиновые перчатки, защищающие от удара током. Несоблюдение техники безопасности может привести к удару током.

Интересно: Чем топить дом дешевле

Подключение внутреннего одноклавишного выключателя

Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.

В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.

Порядок работы:

1. Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
2. Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
3. В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
4. Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.
5. Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
6. Установить на механизм снятую ранее рамку и закрепить ее винтами.
7. Установить клавиши выключателя.

Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:

1. В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
2. Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.

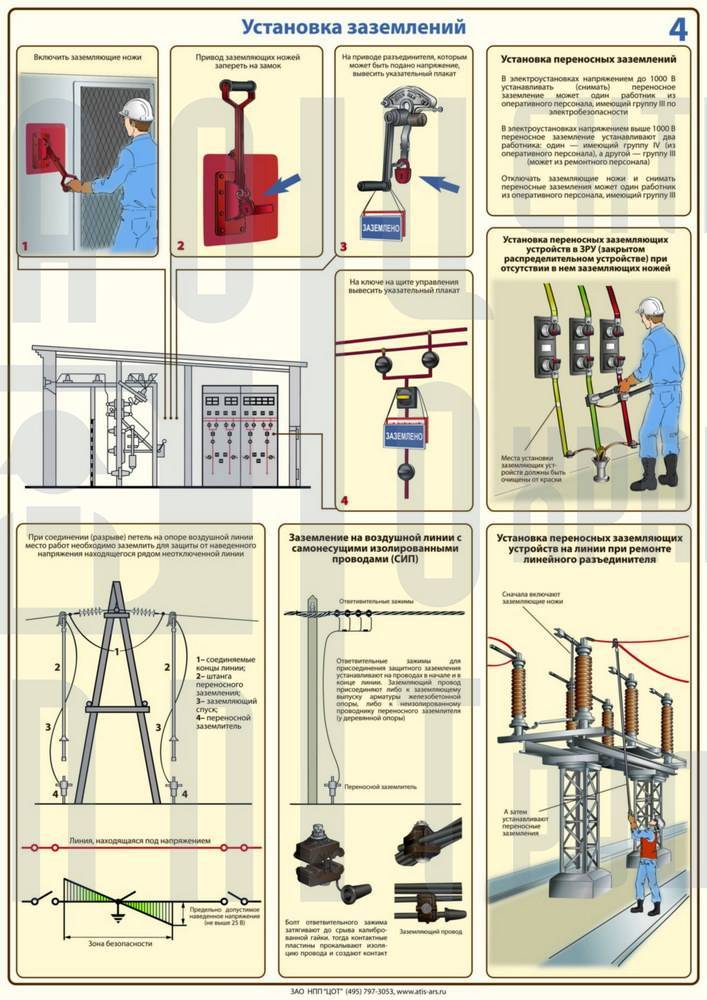

Монтаж разъединителей.

Разъединители предназначены для отключения и включения под напряжением участков электрической цепи или отдельных аппаратов при отсутствии нагрузочных токов. Представляют собой коммутационный аппарат с видимым местом разъединения в воздухе. Видимый разрыв цепи при отключенных разъединителях наглядно подтверждает возможность безопасного приближения к отсоединенным частям электроустановки. При условиях, определенных ПУЭ и ПТЭ, допускается включение и отключение разъединителями зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Рис. 1. Проверка положения ножей разъединителей по отношению к неподвижным контактам: а — неправильное, б — правильное: 1 — нож; 2 — неподвижный контакт; 3 — ось симметрии

Ревизию разъединителей с приводами и устранение обнаруженных дефектов, как правило, производят в мастерской. Там же комплектуют опорные конструкции, крепежные детали и материалы, которые вместе с разъединителем и приводом транспортируют к месту установки. Разъединитель и привод устанавливают таким образом, чтобы осевые линии, выверенные по отвесу и уровню, не отклонялись более чем на ±2 мм.
Завершающей операцией при монтаже разъединителей является их регулировка. При этом проверяют и регулируют центровку ножей и их положение относительно неподвижных контактов (рис. 1); угол поворота ножей при отключении; синхронность включения ножей трехполюсных разъединителей; плотность прилегания контактов; давление контактных пластин на ножи разъединителя; работу привода и сигнальных контактов. Контролируют также действие ограничительных устройств привода и измеряют усилие вытягивания ножа из неподвижного контакта (рис. 2).

Рис. 2. Измерение усилия вытягивания ножей разъединителя: 1 — нож; 2 — приспособление; 3 — динамометр; 4 — основание

Особенности выключателей

Что нужно знать о монтаже проходных выключателей своими руками? Сразу нужно обратить внимание на такие моменты:

1. Потребуется кабель с тремя жилами типа ВВГнг-LS 3х1,5.
2. Самостоятельная сборка проходного из обычных выключателей невозможна, поэтому не стоит и пытаться это сделать.
3. Количество контактов – это самое главное отличие проходных выключателей. Обычные одноклавишные устройства имеют простейшую конструкцию – один вход и столько же выходов. У проходных выключателей три контакта для подключения.
4. На простых устройствах цепь либо размыкается, либо замыкается. Никаких промежуточных состояний быть не может. Проходные скорее называются переключателями, нежели выключателями, так как они производят коммутацию двух или нескольких контуров. Но придется придерживаться схемы монтажа проходного выключателя, чтобы все работало как часы.

Внешний вид у проходного и простого выключателей практически одинаков, никаких особенностей, выдающих назначение, неопытный взгляд не увидит. Но на большинстве устройств на клавише имеется небольшой значок в виде расположенных вертикально треугольников. Не стоит путать такие конструкции с перекрестными или, как их еще называют, перекидными выключателями. У них треугольники на клавишах расположены горизонтально.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

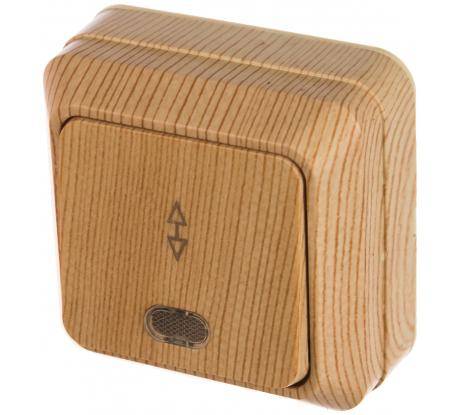

Проходной выключатель накладной конструкции с двунаправленными стрелками.

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

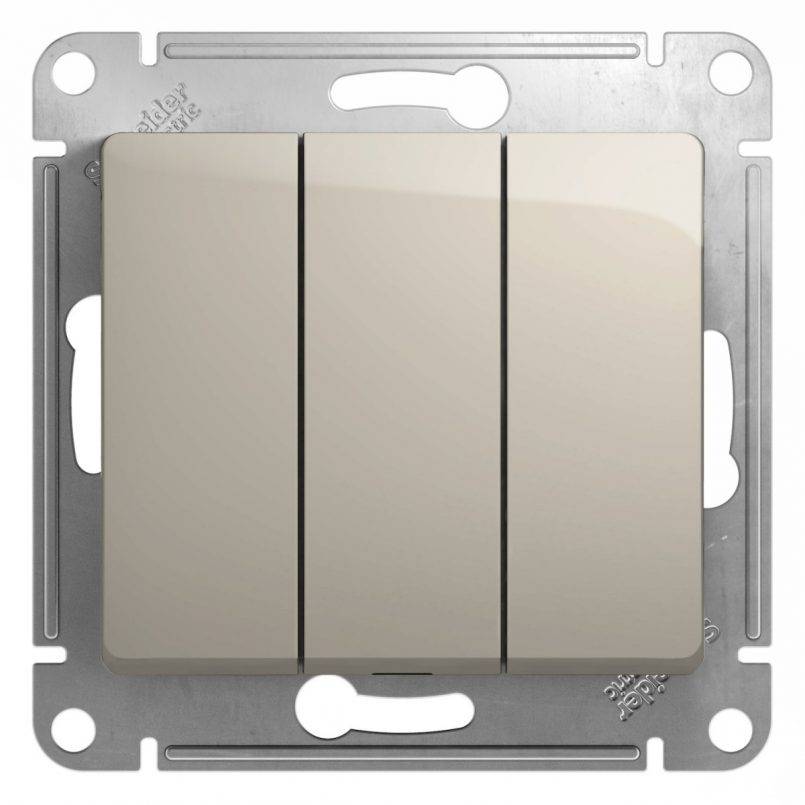

Установка трехклавишного выключателя своими руками

Основные этапы монтажа и подключения трехклавишного выключателя:

• Обесточьте электросеть на щитке.
• Разберите выключатель. Отсоедините корпус от цокольной части, и ослабьте фиксаторы клемм. Существуют модели с клеммами-защелками, их ослаблять не нужно, здесь провод фиксируется прижимным механизмом. Ослабьте винты распорок, чтобы установить прибор в подрозетник.
• Подключите провода. Здесь необходимо действовать внимательно. Фаза подключается к общей клемме, откуда разводится на 3 осветительных прибора или 3 группы ламп в люстре. Зачищать провод от изоляции нужно не более чем на 1 см. В случае с многожильными проводами используйте специальные гильзы или предварительно залудите концы.
• Подключите провода в распределительной коробке. Сделать это можно с помощью специальных клеммников или спаяв провода.
• Проверьте правильность подключения. Перед сборкой выключателя проверьте, правильно ли работают клавиши. Для этого временно включите электропитание на щитке.
• Соберите выключатель и распределительную коробку. В подрозетнике выключатель фиксируется комплектными крепежными винтами. После монтажа внутренней части установите на выключатель защитно-декоративный кожух.
• Включите питание на щитке.

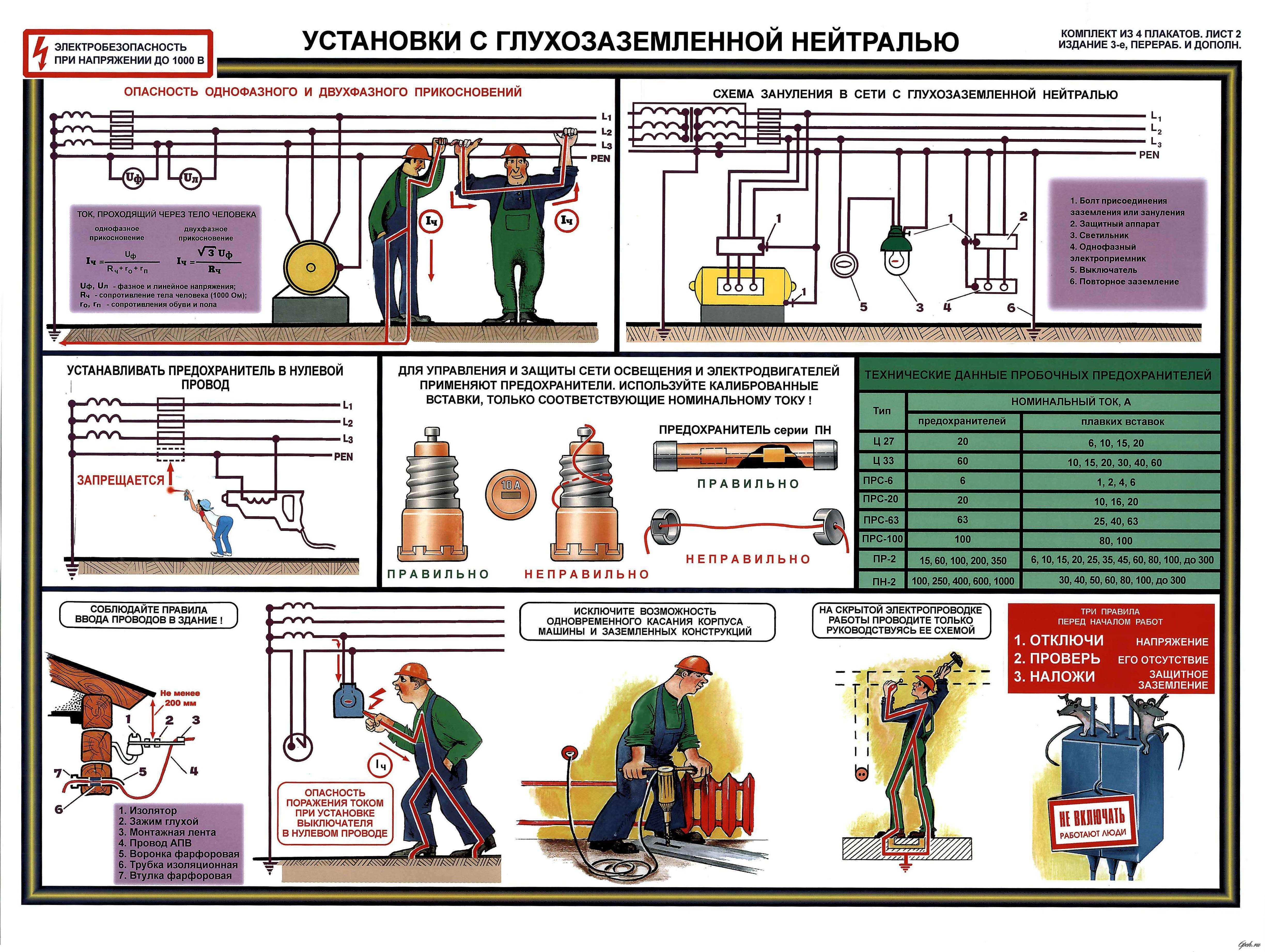

Важно проследить, чтобы выключатель размыкал именно фазный, а не нулевой провод. В противном случае возникает риск поражения электрическим током, поскольку на осветительном приборе будет постоянно присутствовать напряжение.

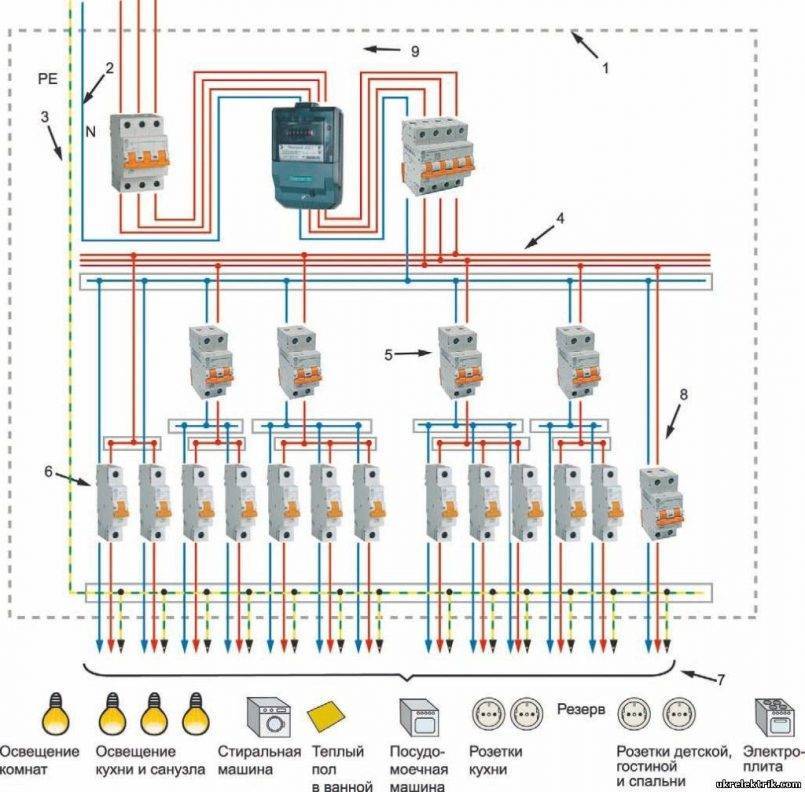

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

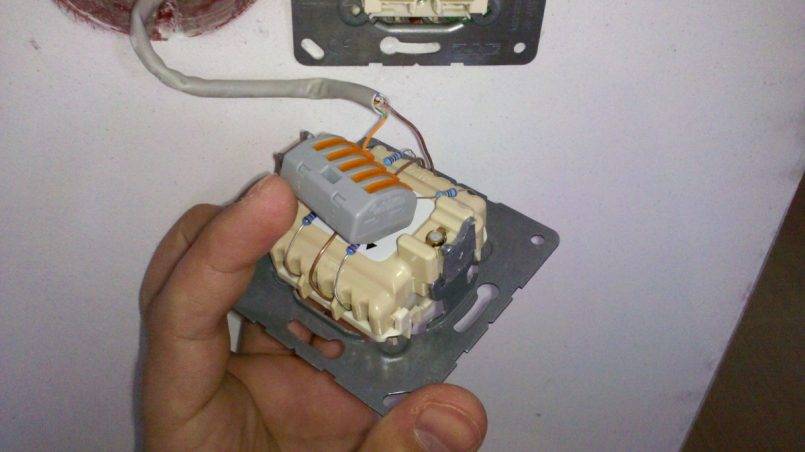

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Возможные неисправности и общие рекомендации к их недопущению

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками

Особое внимание при этом следует уделить мерам предосторожности. Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях

И наконец, самый печальный вариант: выключатель не срабатывает абсолютно

И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Способ коммутации проводов выключателя

Важно умело прикрутить провода проводки к пластине-контакту. Если соединение произвести неправильно, коммуникатор будет работать неполноценно

Существует 2 типа зажимов – винтовой и пружинный. Для каждого варианта используется определенный провод и принцип его укладки.

Зажим винтового типа

В некоторых выключателях подключение провода производится посредством специального механизма, которые представляют собой специальные зажимы. Данный вариант является сложным в плане подключения провода, но это компенсируется надежностью контакта. Он выдерживает высокую нагрузку. Винтовой зажим лучше применять, если используются алюминиевые провода.

Зажим пружинного типа

Чтобы закрепить выключатель в стене, нужно продумать принцип подключения проводов в нем. Актуальными считаются системы, в которых используются подпружиненные пластины, служащие контактами. Такой вариант позволяет проще производить соединение проводов, но уложить элемент нужно правильно. Лучше использовать пружинный тип соединения, если проводка сформирована из медных проводов.

Выключатель с пружинным зажимом Выключатель с винтовым зажимом

Переключатели Валена для чего нужны и как их подключать

Переключатель это старший брат выключателя. С виду он ничем от него не отличается: те же черты и формы. Вся разница кроется внутри. Чтобы распознать кто находится перед вами, достаточно взглянуть на обратную сторону механизма. Сразу станет понятно, что за зверь: выключатель, переключатель или вовсе перекрестный переключатель. Давайте разбираться.

Одноклавишный выключатель

У такого механизма два рабочих контакта. Его задача замыкать и размыкать цепь. Места подключения указаны стрелочками. Именно туда надо заводить фазный провод. Контакты самозажимные, винтов нет. Нажали лапку, завели провод и отпустили.

Одноклавишный переключатель

На его борту уже три контакта. Два из них всегда замкнуты. Какие? Зависит от того в каком положении находится клавиша. При работе механизма происходит смена замкнутых контактов, то есть переключение. Отсюда переключатель. Другое название — проходной выключатель. Видимо от того, что прошел и выключил. Управление освещением из двух точек главная задача трехконтактников. Переключатели изначально заточены под работу в паре.

И да, переключатель может заменить выключатель, но не наоборот. Это удобно, если в наличии нет простых выключателей, а механизм очень нужен. На первый план выступает только вопрос цены.

Вот такое обозначение присутствует на задней части механизма. По леграновской маркировке это схема STD 6

Как подключить?

Места подключения указаны стрелочками. К одинарному контакту какого-либо переключателя подводится фаза, затем парные контакты соединяются между собой, к одинарному контакту второго механизма подключается один из контактов нагрузки. Схема собрана.

Схемы

Давайте посмотрим леграновскую брошюру со схемами. Работа переключателей на ней выглядит следующим образом.

Если перерисовать наглядно, получится следующая картина.

Допустим мы находимся слева. Через контакты 1-3-5-6 ток не проходит. Лампочка не горит. Перещелкнули левый переключатель и свет зажегся. Ток потек через 1-2-4-6. В помещении стало светло. Идем, к примеру, по коридору. Теперь задача свет выключить. Щелкаем клавишей правого выключателя и вуаля, цепь разомкнулась, свет погас. Через 1-2-5-6 ток не протекает. Можно повторить в обратную сторону.

А вот так обозначается одноклавишный переключатель с индикацией.

Одноклавишный перекрестный переключатель

Самое длинное название. Из него понятно только то, что он будет что-то перекрещивать. Разберемся в этом.

Как видно по схеме, внутри у механизма четыре контакта. Перекрестник ставится между двумя одноклавишными переключателями. Каждая пара его контактов соединяется с «парными» контактами переключателей. При подключении такого механизма в цепь, появляется дополнительная точка, откуда можно включать и выключать освещение.

Вот схема подключения.

Двухклавишный переключатель

По сути это два переключателя в одном корпусе. У него шесть рабочих контактов.

Схема подключения будет такая. Смотрим слева направо. К «одинарному» контакту первого (левого) переключателя, как в случае с одноклавишным, подводим фазный провод, два соседних контакта с другой стороны подключаем к двум соседним контактам второго механизма, снизу клавишы уводим провод к нагрузке. Проделываем то же самое в другую сторону, начиная со второго (правого) переключателя. На этом схема собрана.

Двухклавишного перекрестного переключателя у Валены нет. Хотя штука интересная. У него было бы восемь контактов. По четыре на каждую клавишу.

Зато такой механизм есть у шнайдеровской Уники (Unica).

Источник

Демонтаж старого выключателя

Для снятия старого устройства, необходимо сначала демонтировать защитную крышку. Она фиксируется двумя винтами, которые находятся по бокам или под кнопкой. Если крепления под кнопкой, то ее нужно снять, слегка поддев отверткой или пальцами.

Одноклавишный включатель установлен в подрозетник и удерживается там распорными лапками. В конструкции есть винтовые зажимы с подключенными проводами

Перед демонтажом важно разобраться, по какой жиле идет фаза. Для этого используется индикатор

Чтобы определить фазу, нужно включить напряжение, поэтому важно быть максимально осторожным.

Элементы фиксации находятся под кнопкой.

После этого на автомате необходимо выключить напряжение и продолжить снятие:

1. Открутить элементы фиксации распорных лапок.
2. Вытащить выключатель из подрозетника.
3. Отсоединить провода: сначала фазный, потом другой.

Поэтапное снятие выключателя в квартире

Внутренний выключатель обладает простой конструкцией с одной или несколькими клавишами, его снятие проводится в несколько шагов:

1. На автомате отключается подача электроэнергии в квартиру.
2. Клавиши аккуратно поддеваются отверткой или другим подобным предметом, демонтируются.
3. Снимается рамка включателя.
4. Потом нужно открутить шурупы, которые фиксируют устройство в стене.
5. Вытащить выключатель из подрозетника.
6. Отсоединить провода.

Схема одноклавишного устройства.

Чтобы не возникло проблем с подключением нового устройства, нужно сфотографировать, как подключаются провода к старому.

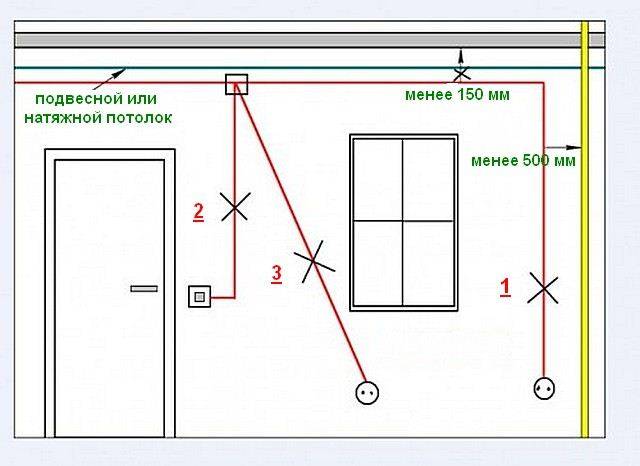

Работа с проводкой

Прежде чем сменить выключатель на новый, необходимо убедиться в том, что проводка исправно работает и произвести ее подготовку. В некоторых помещениях используют скрытый вариант проводки, когда выключатель устанавливается в специальный короб. Также есть открытая проводка с накладными изделиями.

При демонтаже старого выключателя проверяется фазный провод, важно его не перепутать. Если на поверхности провода есть даже небольшие повреждения, их лучше закрыть изолентой

Монтаж нового выключателя

Чтобы заменить конструкцию выключателя света на новую, нужно действовать таким образом:

1. Концы проводов зачистить на 10-15 мм от изоляции. Для этого используется канцелярский нож или специальный инструмент.
2. Очищенные провода вставить в отверстия контактов нового выключателя. Ранее обозначенный фазный провод вставляется в отверстие, которое маркируется на устройстве как L1. Нулевой провод вставляется во вход L2.

1. После этого нужно зафиксировать провода, затянув винт контакта. Для проверки плотности затяжки можно слегка потянуть провод, он при этом должен остаться на месте.
2. Включатель вставляется в подрозетник, фиксируется внутри раздвижными планками.
3. Дальше вставляется рамка выключателя, прикручивается винтами.
4. Последним этапом станет установка клавиш. Они обычно крепятся на специальные зажимы.

После установки нового устройства на автомате включается подача электричества в дом, проверяется работоспособность.

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.
