Как установить светодиодную ленту на кухне

Как клеить светодиодную ленту

Светодиодные ленты могут отличаться друг от друга количеством светодиодов, а также их размерами. Производители предлагают ленты, на которые нанесены диоды одного цвета, и ленты, способные менять свой цвет. далее…

Как украсить потолок?

Великолепное освещение станет украшением любого потолка, причем монтаж светодиодной ленты, вполне можно осуществить своими руками. Это не вызовет ни у кого трудностей. Достаточно просто приклеить ленту. Если собственник жилья хочет, чтобы лучи света были направлены на стену, то приклеивание нужно осуществить на внутреннюю сторону карниза. При желании можно наклеить светодиодную ленту на стену, в этом случае больше света будет рассеиваться в помещении, таким образом, освещенность увеличится. далее…

Осветительная аппаратура сегодня является неотъемлемой составляющей процесса планирования строительства или капитального ремонта помещений. Планируя ремонт в своем доме, владелец, как правило, стремится внести что-то новое в его интерьер, что прекрасно достигается использованием альтернативы традиционным светильникам в виде светодиодных лент. Установка такого освещения позволит внести кардинальные изменения в интерьер комнаты и откроет новые горизонты в выборе дизайнерских решений.

Помимо того, что ленты могут быть представлены как в одноцветном, так и в многоцветном исполнении, последний вариант также оснащается регулятором яркости, насыщенности света и скорости изменения цветов. далее…

Правильное освещение – это одна из составляющих эффектного дизайна любого помещения

Особенно важно оно на кухне, где корректное распределение светового потока превращает приготовление пищи в приятный и комфортный процесс. Все, что для этого нужно – проект и расчет освещения

Одним из самых интересных вариантов в современных интерьерах, осуществить который можно своими руками, является подсветка светодиодной лентой.

Cветодиоды – это особые полупроводники, излучающие свет при прохождении электрической энергии. далее…

Светодиодная лента имеет клейкий слой с обратной стороны. Нормально приклеить её возможно только один раз, поэтому сначала необходимо подготовить поверхность стены или потолка.

Поверхность должна бытьпрочной, сухой иобезжиренной растворителем.Гипсокартон, бетон, кирпич и т.д. рекомендуется обезжирить, зашпаклевать, зачистить и опять загрунтовать.Помните, что лента боится механических воздействий, поэтомуповерхность для наклеивания должна бытьгладкой ибез помех. которые могут вызвать повреждения. далее…

Для начала попытаемся понять, насколько оправдан выбор именно такого источника освещения.

Что дает светодиодная лента по сравнению с традиционными лампами накаливания?

  • Равномерность подсветки. Точечных источников по периметру комнаты можно смонтировать лишь ограниченное количество. Причем каждый требует монтажа персонального патрона с креплением и проводки. Здесь же вся лента – один непрерывный источник света.
  • Безопасность. Гипсокартон монтируется на оцинкованный профиль для подвесного потолка – материал проводящий. далее…

Поскольку существует большое разнообразие моделей диодных лент, то и их применение не предполагает практически никаких ограничений.

На заметку. Благодаря фантазии дизайнеров и обилию багетов различного назначения, натяжным потолкам можно придать конфигурацию парящей фигуры, ступеней, волны или арки. Искусно подсвеченные сбоку или изнутри, они будут смотреться очень эффектно и экзотично.

Установка диодной ленты на натяжные потолки возможна следующими способами:

В статье наглядно показан пример подсветки натяжного потолка светодиодной лентой устанавливаемой по периметру закрытого короба из гипсокартона под плинтус. Предложенный вариант осуществим и при необходимости подсветки натяжного потолка выполненного в один уровень (без короба по периметру) с установкой светодиодной ленты на стены под потолочный плинтус.

Комбинированный натяжной потолок с подсветкой и коробом из гипсокартона по периметру наиболее востребован в дизайнерских решениях ремонта квартир. далее…

Но даже такая маркировка не гарантирует, что в производстве светодиодной ленты использовался качественный скотч этой фирмы. Так как львиная доля всех led лент, продаваемых в нашей стране, произведены в Китае и какая именно использована клейкая лента, определить тяжело. Сейчас я расскажу, как довольно просто обойти все эти основные причины, мешающие надежному креплению светодиодной ленты. Этим способом давно пользуются многие профессиональные монтажники.

Популярные модели блоков питания для подключения светодиодных полос

Современная промышленность предлагает потребителю широкий выбор блоков питания для подключения светодиодных полос. Блок питания для подключения групп светодиодов подбирается с учетом параметров напряжения, необходимого для работы подсветки ( V соответственно), требуемой мощности и места эксплуатации.

Модель PV-15.

Самый маломощный импульсный блок питания для светодиодной ленты 12в мощностью 15 Вт, используется для подключения ленты, рассчитанной на напряжение 12 вольт. Имеет влагозащищенный алюминиевый корпуси встроенный сетевой фильтр, защищающий от перепадов напряжения. Расчетное время эксплуатации превышает 200 тысяч часов. Оптимальный вариант для размещения на улице. Цена изделия составляет 560 руб. за штуку.

Модель PV-40.

Модель LV-50.

Особенность конструкции – герметичный пластиковый корпус. Импульсный блок питания имеет защиту от перепадов напряжения, короткого замыкания в сети и предназначен для эксплуатации в уличных условиях.

Встроенный сетевой фильтр обеспечивает устойчивую работу блока в условиях российских электрических сетей. Эксплуатируется при температурах от минус 25 до плюс 40 градусов по Цельсию. Время наработки – более 200 тысяч часов. Цена изделия – 1050 рублей.

Модель LPV-100.

Импульсный блок питания средней мощности – 100 Вт. Предназначен для подключения лент с напряжением 24/12 вольт, имеет герметичную конструкцию и корпус из алюминия. Для изделия характерна защита от перенапряжения, перегрузки, КЗ. Идеально подходит для устойчивой работы в условиях российских электрических сетей. Расчетный период эксплуатации – более 200 тысяч часов. LPV-100– качественный блок питания для светодиодной ленты, цена которого не превышает 2250 рублей.

Модель SUN-400.

Блок питания повышенной мощности импульсного типа – отличное решение для обеспечения работы светодиодных лент. Обладает защитой от КЗ, перепадов напряжения. Принцип охлаждения – свободная конвекция воздуха. Обеспечивает работу лент, рассчитанных нанапряжение24/12 вольт в закрытых помещениях, мощность – 400 Вт. Успешно прошел испытания на работоспособность в условиях российских электрических сетей. Цена изделия – 3600 рублей.

Монтаж подсветки – пошаговая инструкция

схема подключения

Подсветку потолка в помещении можно осуществить по простой схеме, приклеив ее стороной, обработанной клеевой подпиткой к потолку. Работая по такому способу, не понадобятся крепежные инструменты и вспомогательные элементы. Важным условием надежного крепления устройства является хорошо обработанная и очищенная поверхность, к которой планируется приклеивание.

При заготовке ленты следует учесть важные нюансы:

  • Продажа ленты осуществляется в намотке по 5 метров на бобинах. Если необходима другая величина длины, то следует обрезать до нужного размера ножницами.
  • На ленте пунктирной линией отмечены места потенциального разреза. Порезка материала осуществляется с кратностью в 3 диода.
  • При совершении ошибочной обрезки в неправильном месте ленты следует учесть, что крайние диоды не будут при этом функционировать. Для устранения неполадки нужно неработоспособные диоды припаять к контактам.

Необходимые инструменты и материалы:

  • ножницы;
  • плоскогубцы;
  • отвертка;
  • паяльник;
  • канифоль;
  • припой;
  • саморезы;
  • шуруповерт с насадками;
  • блок питания;
  • светодиоды;
  • изолента;
  • защитные колпачки;

Лента под потолком

процесс установки

При установке светодиодной ленты под потолком, в основном применяют метод монтажа в нишу из гипсокартона.

Для осуществления монтажных работ следует выполнять рекомендации специалистов:

  • Непосредственно, в период проведения строительных работ, следует разместить электропровода внутри каркаса подвесного потолка.
  • При оборудовании освещением помещения с уже завершенными отделочными работами, придется дополнительно проводить мероприятия по монтажу провода под материал потолка или над ним в виде декоративного элемента.
  • Для кухни обычно выбирают лампы закрытого типа с силиконовой заливкой. Их преимущество заключается в нагревании при длительной работе до температуры, не превышающей 35 градусов, что обеспечивает их безопасную эксплуатацию.
  • Прорезка отверстий в гипсокартоне под светильники.
  • Подключение ламп к электропроводке, расположенной в нише над гипсокртоном.
  • Установка ламп с блоком питания в подготовленные отверстия.

Подсветка гарнитуры

  • Подбор кухонных гарнитуров производится в соответствии с цветовыми и дизайнерскими предпочтениями владельца помещения.
  • Подсветка гарнитуры крепится к нижней части кухонных шкафов. Цвет свечения и дизайна лампы или светильника выбирается в соответствии с уже существующей мебелью и проведенными отделочными работами.

Подсветка столешницы

Приготовление пищи обычно занимает достаточно времени

Поэтому важно обеспечить качественным и правильным освещением рабочую зону кухни, что внесет элемент комфорта в минуты готовки и обеспечит приятное выполнение домашних обязанностей без усталости

Оборудование столешницы подсветкой следует производить в соответствии со строительными правилами:

  • Произведение замеров модуля, на который предполагается крепление ленты. Обычно применяются объекты, расположенные непосредственно над столешницей.
  • Если поверхность крепления ровная, то достаточно ее промыть моющим средством и обезжирить спиртом. Нельзя для очистки применять средства, которые могут растворить или нарушить целостность покрытия модуля.
  • При неровностях на поверхностях нужно обеспечить базу для крепления ленты в виде алюминиевого профиля, который нужно прикрепить к объекту посредством саморезов.
  • Прикрепление к подготовленной поверхности светодиодной ленты.
  • Подсоединение блока питания к ленте.
  • Проведение изоляционных работ с помощью специальных колпачков и изоленты.

Подсветка обеденной зоны

При оформлении кухни в районе обеденной зоны, следует учитывать, что оптимальным освещением для стола в момент приема пищи домочадцами является естественное.

Именно поэтому, рекомендовано расположение объекта недалеко от окна.

Искусственные источники освещения можно организовать несколькими способами, в зависимости от интерьера кухни, расположении стола и личных предпочтений ее владельцев:

  • Если стол находится возле стены, то отличным решением для его освещения будет крепление на стену нескольких бра.
  • При расположении стола в центральной зоне, дизайнеры рекомендуют воспользоваться светильниками с регулируемой высотой расположения.
  • В кухонное помещение небольших размеров впишутся бра, размещенные непосредственно над столом.
  • Установленные необычные светильники на стол создадут эффект «ужина при свечах».
  • Для помещения приема пищи миниатюрных размеров, дизайнеры допускают вариант совмещения общего света с освещением обеденной зоны.

Установка ленты

Подготовительные работы

Как и для каждой работы, перед тем, как начать установку ленты со светодиодами на потолок, учтите ряд следующих моментов:

  • Рассчитайте точное количество материалов, для этого следует ориентироваться по периметру плинтуса.
  • Выберите разновидность освещения по своему вкусу, при этом учитывайте требуемую яркость и элементы декора.
  • Подберите блок питания. Это делается на основании подаваемого напряжения, а также мощности светодиодной ленты и устойчивости к влаге.

Инструменты

Чтобы точнее понять, как проводить работы, можно посмотреть обучающий ролик.

А для проведения работ по установке светодиодной ленты под натяжной потолок вам потребуется:

  1. Стремянка или обычная лестница.
  2. Паяльник и пропой.
  3. Кусачки.
  4. Флюс (для спаивания).
  5. Пинцеты.
  6. Маркер.
  7. Ножовка.
  8. Дрель.

Монтаж плинтуса

Для установки ленты со светодиодами на потолке потребуется выполнить определенные шаги при установке:

  • Сделайте разметку и рассчитайте размеры короба. При использовании маркера соедините все метки по горизонтали.
  • Чтобы фиксация была надежной, плинтус не должен достигать уровня пространства потолка – для этого оставьте небольшой зазор, чтобы после протянуть подсветку.
  • Если при монтаже окажется, что светодиодная лента слишком длинная, просто отрежьте лишнее.
  • Если хотите управление цветом освещения, установите контроллер.
  • Подсветку подсоедините к блоку питания при помощи проводов на кончике. Сеть, которая нужна – 220 Вольт.
  • Если вы не будете использовать котроллер, то подача напряжения будет осуществляться через выключатель.

Монтаж карниза

Если требуется произвести установку светодиодной ленты на потолок из гипсокартона, следуйте инструкции:

  • Установите карниз, и оставьте часть профиля незакрытой.
  • Ниже потолка делаем отметки (на 15 см), к стене фиксируем металопрофиль. От карниза ниже на 10 см крепим похожий профиль, а после через 40 см установите кусочки профиля по всей ширине карниза.
  • По периметру профиля сбоку делаем надрезы для бортиков, а после скрепляем все это.
  • В углах, где завернуты бортики, прикрепите полку для установки ленты на потолке.

Крепить ленту к потолку следует клеящейся стороной к полке. Финалом при установке будет подключение питания.

Клей для светодиодной ленты

Заключается он в применении обыкновенного суперклея. Благодаря ему, ваша лента будет закреплена надежно и не отпадет, даже когда выйдет срок службы светодиодов и они потеряют свою яркость.

Лучше всего использовать клей в виде геля.

Казалось бы, как такого маленького пузырька может хватить на несколько метров? Секрет в технологии монтажа.

Для надежного контакта, вовсе не нужно наносить клей по всей поверхности, достаточно равномерно проставить капли через каждые 5-10см и все. Остальную работу сделает заводской скотч.

Клей при этом наносится на саму поверхность.

Только не вздумайте использовать термоклей, обильно смазывая термопистолетом все подряд.

Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.

Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.

Их можно закреплять непосредственно на стенку с обоями, потолок или деревянную основу шкафчиков.

С рассеиванием тепла мощность от 6 до 10Вт, спокойно справляется окружающий воздух. А вот от 14Вт, уже идет более существенный нагрев и здесь потребуется алюминиевый профиль, выполняющий роль радиатора охлаждения.

Если же ваша лента находится, что называется на грани, между маломощной и мощной, да к тому же габаритный профиль и разместить-то некуда, попробуйте воспользоваться алюминиевым  или фольгированным скотчем.

Сначала на поверхность приклеиваете этот скотч, а уже на него наносите светодиодную полоску. При этом, опять же не помешает точечно воспользоваться суперклеем.

Держаться будет вполне надежно, а алюминий будет играть роль небольшого отражателя и теплоотвода.

Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.

Он может быть трех видов:

Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.

Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.

Однако будьте особо внимательны в одном немаловажном моменте. Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки

Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.

И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.

Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.

Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.

А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.

Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.

Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.

На что можно клеить LED-ленту: выбор материалов

Существует 2 распространённых способа закрепить светодиодную ленту на потолке, стене или другой поверхности – двухсторонний скотч и клей. Чтобы подсветка держалась надёжно и не отклеивалась, стоит хорошо очистить поверхность от грязи. Независимо от материала основы ее следует обезжирить.

В качестве крепления лучше использовать специальный алюминиевый профиль, который подойдёт для монтажа любых лент. Профиль бывает разного цвета, а гладкая поверхность послужит надежным основанием для крепления. Но способ является самым затратным. В качестве недорогой альтернативы используют кабельный канал.

Профиль для крепления светодиодов.

Специальный скотч для монтажа

Далеко не все светодиодные подсветки производятся с липким слоем на обратной стороне, чтобы в случае необходимости закрепить её на потолке или стене. Некоторые модели производят в силиконовой трубке, что обеспечивает защиту от механических повреждений и контакта с влагой. Единственный недостаток  – неудобство в процессе монтажа.

Лента закрытого типа рассчитана на монтаж специальными фиксаторами. Но для установки подсветки на стекло или подобную поверхность способ не подойдёт. Есть 2 выхода. Первый – это покупка подсветки с липким слоем. Для установки нужно просто отклеить бумагу от липкой части и установить ленту на зачищенную поверхность.

LED-лента с липким слоем.

Когда на ленте нет клеевого слоя, необходимо приобрести тонкий двусторонний скотч. Сначала нужно закрепить скотч, а затем установить на него подсветку, если вы работаете один. Если есть помощник, удобнее сначала закрепить скотч на ленту.

Советы по выбору клея

В магазине не получится найти специальный клей, который разработан для монтажа светодиодной ленты, так как его не существует. Поэтому придётся учитывать отзывы людей, которые уже сталкивались с такой работой. Самые надежные варианты – это:

  • «Титан» – жидкие гвозди. Производится из сверхпрочного состава на основе каучука. Этот клей широко используется при строительно-монтажных работах. Хорошо подходит для монтажа светодиодной ленты на камень, металл, керамику, пластик и дерево. Когда состав засохнет, он не будет восприимчив к высокой температуре. Есть разновидности жидких гвоздей. Например, клей «Момент Монтаж МВ-50». Используется для ДСП, пластика, стиропора, гипса, пенопласта, металла, ЛДСП;
  • термоклеевой пистолет. Термоклей один из самых надежных способов крепления светодиодов. С его помощью подсветку можно установить на поверхность из металла, керамики, пластика и дерева. Единственное, что требуется от специалиста, это тщательная зачистка и обезжиривание поверхности;
  • универсальный клей «Супер Момент». Это устойчивый к высоким температурам и влаге состав на цианакрилатной основе. С его помощью можно скрепить за секунду разные виды пластмассы. Также хорошо подходит для монтажа ленты на металлическую, резиновую, деревянную и керамическую поверхность.

Жидкие гвозди для надежного монтажа LED-ленты.

Некоторые мастера негативно относятся к идее монтажа подсветки на клей, так как считают, что при высокой температуре он может расплавиться. Клей не отводит тепло, что и является основным провокатором перегрева. Возможно, так и есть, но только в том случае, если речь идёт о мощных светодиодных лентах. Если используется клей на основе цианакрилата, он должен быть в виде геля, так как моментально растекается, высыхает и впитывается в поверхность.

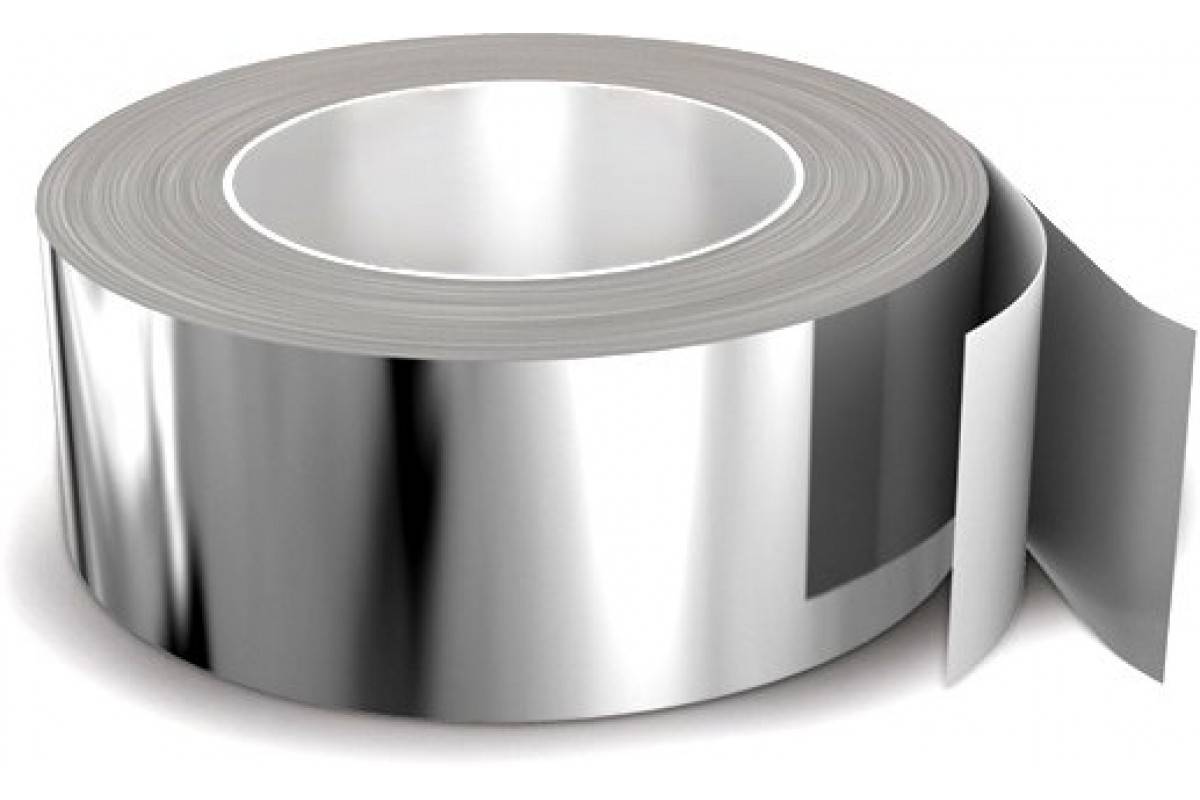

Алюминиевый скотч

Способ с креплением на алюминиевый скотч будет целесообразным в случае, если устанавливается мощная подсветка, а на поверхности мало места для установки специального профиля. Использование клея не поможет решить проблему теплопроводимости. Используя двусторонний скотч можно только навредить, так как он усугубит нагревание за счет теплоизоляционных свойств. Поэтому рекомендуется использовать алюминиевый.

Алюминиевый скотч.

Этот скотч производят для герметизации вентиляционных воздуховодов. Но в некоторых случаях он незаменим при установке подсветки. У способа  ряд недостатков, поэтому мастера рекомендуют использовать его только в крайних случаях. После установки алюминиевая прослойка будет служить теплоотводом, а для скрепления оснований можно использовать клей.

Как подсветить столешницу, обеденную зону

Для того, чтобы осветить рабочую зону, как уже говорилось ранее, можно использовать светодиоды со средним уровнем защиты от влаги. Этого достаточно, чтобы защитить элементы от воздействия пара, грязи и прочего. Такие лампы можно даже подвергать влажной уборке.

Особый алюминиевый профиль крепится к столу, таким образом, происходит крепление ленты к поверхности стола. Профиль необходим, чтобы скрыть провода и придать свету эластичность. Ленты бывают и самоклеящиеся.

Использование светодиодов в качестве дополнительной подсветки также требует защиты от влаги. Достаточно среднего уровня. Ленты устанавливают с помощью двухстороннего скотча.

Инструменты и материалы для монтажа светодиодных лент

Монтаж подсветки под кухонный гарнитур можно сделать самому. Чтобы обеспечить безопасное использование подсветки, а также правильность соединения, перед установкой приобретите следующие материалы и инструменты:

  • режущий инструмент (канцелярский нож, ножницы);
  • комплектующие для присоединения светового источника (паяльники, коннекторы, диммеры);
  • канифоль с термоусадочной трубкой;
  • элементы крепежа, например скотч;
  • светодиодную ленту;
  • источник питания;
  • провода и кабели;
  • при необходимости — короб (алюминиевый профиль), в который помещается подсветка.


Для лучшего охлаждения и увеличения срока службы желательно спрятать ленту в алюминиевый профиль К тому же понадобится инструмент, с помощью которого можно выпиливать отверстия в дереве.

Крепим в кабельный канал

Светодиодная лента установлена в обычный кабель-канал

Что бы не покупать специальный пластиковый или алюминиевый профиль, буду использовать кабельный канал, размерами 15 на 10мм. Стоит от 10-30 руб. за метр. Крепить придется на обычный клей или полосу тонкого двухстороннего акрилового скотча. Протерев поверхность основания изопропиловым спиртом, наверное, сначала попробую скотч. Закрепить его можно будет на небольшие саморезы или супер клей, или любым удобным способом.

Ставить в профиль, тем более с матовой крышкой смысла нету, бортики кабель канала будут скрывать её от взгляда с боку.

Как выбрать светодиодную ленту

SMD-светодиоды используются при монтаже диодного освещения. Они делятся на виды:

  • Светодиоды бывают с разным количеством кристалов: от одного до четырёх.
  • Тип освещения может быть полноцветным или монохромным.
  • И светодиоды бывают разных размеров: от 1,06х0,8 миллиметров до 5х5 миллиметров.
  • Выделяют ленты, на которых 30, 60, 120 и 240 диодов на одном метре. Чем больше количество диодом, тем ярче свети и тем больше потребляется электроэнергии.
  • В зависимости от степени влагозащиты, ленты делят ещё на три типа: IP20, которые не защищены от влаги и поэтому их не используют для кухни; IP65 со средним уровнем защиты от влаги, поэтому допускается установка их в кухонной зоне и IP68, влагозащита которой позволяет осветить даже бассейн.

Чтобы приобрести нужную именно вам светодиодную ленту, вам необходимо чётко понимать, какое освещение вы хотели бы видеть в результате. Для этого есть парочка рекомендации:

  • Чтобы осветить зону, где вы занимаетесь приготовлением пищи или обедаете и сделать там достаточно яркий и равномерный свет, рекомендуется использовать SMD-ленту с тремя кристаллами размером50х50.
  • Чтобы осуществить декоративную подсветку гарнитура, достаточно ленты с диодами в один кристал размером 35х28

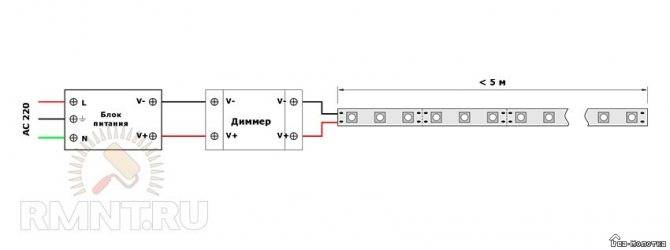

Схемы подключения светодиодной подсветки

Основные правила соединения элементов подсветки в схему и монтажа:

соблюдайте полярность;
питайте через блок питания с напряжением 12 или 24 В в соответствии с типом ленты и маркировкой, размещая его как можно ближе к ленте (максимальное удаление — 10 м);
ленту не стоит круто изгибать, перекручивать

Лучше разрезать и выполнить угол пайкой (с осторожностью, заизолировав затем токопроводящие дорожки термоусадочной трубкой) или специальным коннектором. Пайка, по мнению мастеров, обеспечивает контакт без электрических потерь;
чем меньше соединений и чем толще сечение провода, тем меньше потерь электрического тока;
ленту высокой мощности лучше монтировать в профиль (короб);
отрезки лент длиннее 5 м соединять только параллельно;
блок питания располагайте в вентилируемом месте, защищая его от перегрева.

Места, в которых светодиодную ленту можно разрезать, обычно показаны на самом изделии.

Ниже приведены основные схемы соединения для монохромных и RGB-лент.


Схема прямого подключения светодиодной ленты. Несоклько лент подключаются параллельно к одному источнику тока


Подключение светодиодной ленты с использованием диммера для регулировки яркости


Несоклько светодиодных лент, включенные с использованием диммера или ШИМ-контроллера, должны подключаться с помощью усилителя


Схема подключения светодиодных лент RGB

RGB-ленты подключают к контроллеру четырьмя проводами, три из которых отвечают за один из цветов, четвёртый является общим. Маркировка: R — red (красный цвет), G — green (зелёный), В — blue (голубой). Провод «V-плюс» — общий. Подключение проще всего выполнить с помощью коннектора, но можно и аккуратно припаять. Для автономного подключения контроллера и усилителя иногда в схеме соединения используют два блока питания.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
