Как установить сплит-систему (кондиционер) самостоятельно

Установка наружного блока

Если кондиционер устанавливается в частном доме, тогда наружный блок разместить несложно. Зато его установка на корпусе многоквартирного строения вызывает много вопросов.

Кондиционер крепится таким способом, чтобы его можно было достать с балкона. Ведь агрегат периодически придется обслуживать.

Установка наружного блока

Крепить блок лучше всего на северной или же восточной стороне окна (балкона). Желательно установить систему в нижней части своей наружной территории. Тогда к системе при потребности проще будет дотягиваться, открыв окно.

Используя такой инструмент, как уровень, размечаются места крепления кронштейнов. В стене сверлятся отверстия для установки анкерных болтов.

Чтобы провести межблочную коммуникацию, сверлится сквозное отверстие. Достаточный диаметр – 8 см. Если стена кирпичная, желательно сделать отверстие между кирпичами, по месту их укладки. Тогда и отверстие выйдет более аккуратным, и усилий будет затрачено меньше.

Как установить кондиционер самостоятельно – пошаговая инструкция

Установка кондиционера – задача непростая, но выполнимая! На каждом этапе возникает множество вопросов. Усложняется это тем, что невозможно дать одну стандартную схему – каждый случай индивидуален. Если не знаешь с чего начать монтаж, в какой последовательности выполнять операции, то эта статья для тебя!

Настоятельно рекомендую доверить монтаж специалистам в следующих случаях:

• если «трасса» кондиционера очень длинная и имеет сложные изгибы;
• если магистраль будет проходить через несколько стен;
• если внешний блок устанавливается на большой высоте (выше второго этажа);
• если диаметр хотя бы одной из труб больше 3/8 дюйма.

Достоинства и недостатки

Комнатные приспособления имеют преимущества и недостатки, которые рекомендуется изучить до приобретения устройства. К достоинствам относятся следующие нюансы:

1. Возможность перемещать прибор в разные комнаты и дома считается наиболее важным преимуществом. Этот вариант станет хорошим выбором для тех, кто снимает жилье, поскольку стационарную систему сложно перевозить с места на место. Благодаря небольшим габаритам приспособление можно монтировать столько раз, сколько необходимо.
2. Установить устройство можно своими руками. Нет необходимости обращаться за помощью к профессионалам.
3. На установку оборудования не требуется разрешение коммунальных служб и других инстанций.
4. Конструкция кондиционера проста, в нём нет множества трубок и других деталей.
5. В кондиционерах без воздуховода не скапливается конденсат, что облегчает их обслуживание.

Несмотря на явные преимущества, у мобильных устройств можно найти недостатки, которые становятся препятствием для установки. Главный минус заключается в том, что мобильный прибор полностью находится внутри помещения, создавая постоянный шум. Стационарный вариант будет работать тихо, поскольку компрессор помещен в блок, устанавливаемый на улице.

Если устройство используется только для охлаждения, тогда нагрев компрессора и выделяемое тепло могут стать препятствием для его работы. У переносных приборов нет специального вывода для конденсата, поэтому удалять с поддона образующуюся жидкость придется самостоятельно. Это создает дополнительные трудности, поскольку существует риск пропустить момент наполнения емкости, что приведет к утечке воды.

Моноблоки с воздуховодом выделяют дополнительное тепло. Воздушные массы многократно перерабатываются, что снижает их качество. В помещении скапливается углекислый газ в большом количестве, приводящий к снижению работоспособности.

В маленькой комнате даже миниатюрный прибор будет занимать немало места, создавая дополнительные неудобства

В этом случае специалисты рекомендуют обратить внимание на мобильные сплит-системы, которые можно монтировать на стену, сохраняя дополнительный участок свободного пространства

Сколько времени занимает установка

Многих интересует, сколько времени понадобится, чтобы установить систему для понижения температуры в квартире. Чтобы точно ответить на этот вопрос, надо разобраться, какие этапы работы будут выполнены при монтаже. Чаще всего установка состоит из следующих этапов:

• монтаж конструкции;
• присоединение трассы;
• проверка герметичности;
• наполнение фреоном;
• проверка работоспособности установленной системы.

В среднем такая процедура длится 3-4 часа. Однако определенные факторы сокращают или увеличивают продолжительность выполнения работы. Например, если в квартире проводится ремонт, то монтажник сможет сразу скрыть в стене коммуникационные компоненты аппарата. Это позволит сэкономить 30-50 минут.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

• Значительная экономия денежных средств
• Самостоятельный выбор места и планирование работ в течение дня
• Качество зависит только от человека
• Можно выбрать самые качественные материалы для монтажа

Недостатки:

• Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
• Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

• Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
• Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

• Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
• Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Что нужно учесть при выполнении монтажных работ

Перед установкой системы очистки и охлаждения воздуха очень важно обратить внимание на некоторые моменты

• Очень важным является сам процесс приобретения кондиционера. Чаще всего допускается ошибка именно при выборе модели, где приходится учитывать многие факторы – площадь и объем помещения, наличие в нем вентиляции, единиц бытовой техники, излучающей при работе тепло. Нужно предусмотреть количество окон в комнате, и даже число людей, которые будут находиться здесь постоянно. Таким образом, при выборе типа и модели кондиционера нужно полностью довериться специалисту.
• Практика показывает, что самым удачным временем установки системы, является период ремонтных работ в помещении или до их начала. Монтаж системы после ремонта может стать очень затратной процедурой.
• Рекомендуется хорошо продумать место крепежа блоков, так как в дальнейшем их перемещение будет крайне затруднено.
• Существует несколько вариантов размещения внутреннего блока – на стене, потолке или на полу. Кроме того, модели могут значительно отличаться друг от друга и функциональными свойствами. Поэтому необходимо хорошо изучить технические характеристики устанавливаемого оборудования и в соответствии с этим выбрать место его размещения в комнате. Стоит обязательно предусмотреть наличие отопительных приборов, предметов, затрудняющих движение потоков воздуха (шторы, мебель), расположения рабочего места, зоны отдыха и т.д.
• Перед началом монтажных работ желательно сразу приобрести все нужные материалы и инструменты – крепежный инвентарь, декоративные короба для коммуникаций, материалы для электропроводки, дрель и т.д.

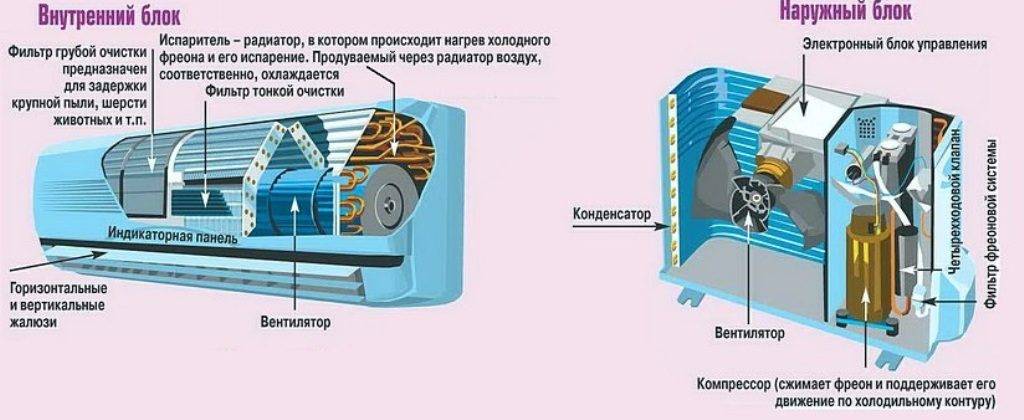

Как работает кондиционер?

Монтаж системы кондиционирования воздуха – нелегкое дело. Для того, чтобы все правильно подключить, необходимо знать как это все функционирует:

— сквозь фильеру (сопло в виде узкого отверстия) в камеру испарителя под давлением заливается быстро закипающая жидкость, применяемая для охлаждения воздуха – это хладагент. В камере жидкость расширяется, закипает, испаряется и тем самым потребляет большое количество теплого воздуха.

— на нагревателе испарителя в процессе работы оседает водяной конденсат. Он стекает в специальный резервуар, из которого по дренажной трубке выходит наружу (на улицу).

— компрессор, как вакуумный насос, постоянно выкачивает пары хладагента из камеры испарителя. От высокого давления температура хладагента повышается до такой степени, что он переходит в сверхкритическое состояние похожее на очень плотный туман.

— потом хладагент переходит в камеру конденсации, в которой есть нагреватель, обдуваемый вентилятором. Под холодным воздухом температура хладагента снова меняется критически, на этот раз он охлаждается и превращается в жидкость.

— жидкий хладагент через сопло снова поступает в испаритель и цикл постоянно повторяется.

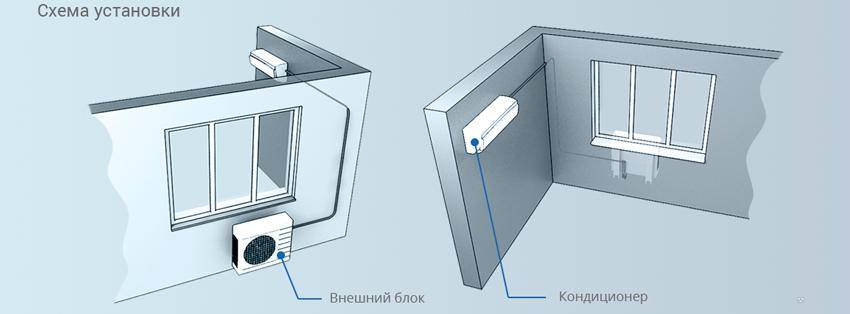

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Виды кондиционеров

Для создания комфортных условий в квартирах применяются следующие виды кондиционеров:

Моноблочные системы

Все блоки кондиционера помещаются в одном корпусе. Это снижает стоимость устройства, но и приводит к определенным неудобствам: громоздкости системы и довольно высокой шумности от работы компрессора даже не на полной мощности. Они, в свою очередь, делятся на два вида:

1. Оконные кондиционеры. Пионеры среди квартирных систем. Главный недостаток: блок устройства занимает значительную часть оконного проема. Это препятствует доступу солнечного света в комнату, да и гармонично вписать его интерьер крайне сложно. Поэтому кондиционеры этого типа встречаются все реже.
2. Мобильные системы. Куда более привлекательны по дизайну, чем оконные. Кроме заманчивой возможности перемещения, обладают еще одним неоспоримым достоинством: блок практически не требует монтажа. Достаточно просто оборудовать своими руками вытяжку из помещения наружу, к которой подсоединяется система. Но стоимость таких кондиционеров довольно высока.

Двухблочные системы

В устройствах такого типа хладагент циркулирует между наружным и внутренним блоками кондиционера. Главное преимущество таких систем – бесшумность. Основной «возмутитель спокойствия» – компрессор, находится за стеной. Внутренние блоки имеют различную конструкцию и могут быть размещены в наиболее удобном месте. Делятся на 3 разновидности:

1. Настенные сплит-системы. Самые доступные и распространенные в настоящее время, имеют мощность от 2 до 7 кВт. Прекрасно подходят для поддержания нужного микроклимата: летом создают прохладу, но возможна и работа кондиционера на обогрев зимой. Именно для таких систем наиболее актуален вопрос: как установить кондиционер, не прибегая к помощи профессионалов?

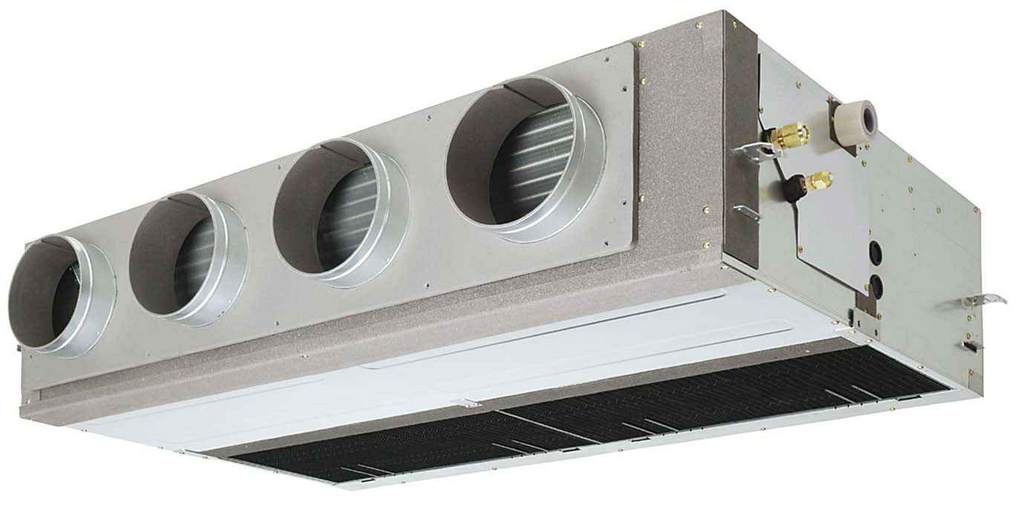

2. Канальные кондиционеры. Устанавливаются под конструкцией подвесного потолка и имеют большую мощность – 12–25 кВт. Этого хватает на довольно просторную квартиру. Осложняет задачу необходимость правильного расчета воздухообмена в помещении. При установке термостатов и специальных электрических клапанов можно задать системе свою температуру для каждой комнаты квартиры. Естественно, это усложняет монтаж блоков системы и существенно повышает ее стоимость.
3. Кассетные кондиционеры. Основная система также скрыта подвесным потолком. Кассетные сплит-системы изготовлены так, чтобы не выделяться. Как правило, габариты решетки кассетного кондиционера совпадают с размерами потолочной плитки: 600 на 600 мм, а при большей мощности – 600 на 1200 мм. Размеры внутреннего блока позволяют без проблем поместить его и все необходимые коммуникации внутри стандартной решетки из металлического профиля, применяемой при монтаже подвесных конструкций.

Разбираемся с достоинствами и недостатками напольного кондиционера

Конечно же, стационарный прибор – более распространенный вариант, однако в определенных случаях без кондиционера обойтись нельзя, но устанавливать его на стену нет возможности по определенным причинам. Поэтому на помощь в данных ситуациях приходит мобильный кондиционер. Он имеет ряд преимуществ:

1. Его с легкостью можно самостоятельно установить, так как монтаж достаточно простой.
2. Отсутствует возможность повредить при установке мобильного кондиционера ремонт в комнате.
3. Не нужны лишние коммуникации для того, чтобы отвести дренаж и циркулировать фреон.
4. Вам не нужно будет спрашивать согласия на установку у хозяев, если вы снимаете квартиру.
5. Относительно дешевая установка.
6. Небольшие размеры кондиционера, что позволяет экономить место в комнате.
7. Он способен обеспечить нормальную температуру в помещениях площадью до 25 квадратных метров.
8. Экологичность прибора в виду отсутствия хладагентов.
9. Простота в использовании.
10. Многие модели имеют ряд дополнительных функций, например таких, как ионизация, обогрев комнаты, также их можно использовать в качестве вентиляторов.
11. Достаточно низкое потребление электроэнергии.
12. По шуму во время работы он не превышает шум обычного напольного вентилятора.

Помимо огромного количества преимуществ, мобильные кондиционеры обладают также определенными недостатками, к которым относятся:

• Недостаточная эффективность работы, что связано с расположением компрессора внутри кондиционера. Это приводит к тому, что нагревая воздух в помещении, снижается процесс охлаждения.

• Нельзя сказать о полном отсутствии шума во время работы.

• Возможность охлаждения только одной комнаты.
• Неудобство вывода конденсата. В том случае, если есть шланг, нужно найти место, чтобы его вывести. А если весь конденсат собирается в специальную емкость, то нужно постоянно смотреть, чтобы она не переполнялась.
• Воздух, который охлаждается, мобильный кондиционер берет из помещения, поэтому его качество оставляет желать лучшего.
• Даже довольно компактные напольные кондиционеры заполняют пространство, что крайне нежелательно для маленьких помещений.

Рекомендации по эксплуатации сплит системы

Климатотехника выручает нас в знойные летние месяцы, охлаждает наши квартиры и дома, и, чтобы сохранить сплит системы в хорошем состоянии и надолго, разумно прислушаться к следующим рекомендациям.

Совет #1. Выбирая кондиционер, отнеситесь серьезно к расчету мощности необходимой техники.

При просчитывании необходимо учитывать площадь помещения, число проживающих людей, наличие тепловыделяющих устройств и другие параметры, но за базовую величину следует принять число,  равное площади, разделенной на десять.

На практике мощность потребления раза в три меньше мощности охлаждения, фактически кондиционер представляет собой холодильное устройство, которое перемещает холод. По этой причине и обогревать помещение экономически выгоднее кондиционером, а не электронагревателями.

В любом случае для эффективного использования сплит системы требуется приобретать кондиционер с мощностью, соответствующей указанной площади помещения.

При установке кондиционера на южной солнечной стороне, мы добавляем нагрузку на компрессор, внутренний и внешний блоки системы, не учитывая достаточно значительные поступления тепла солнца. По оценкам специалистов, если на северной стороне приток составит 100 Вт, то на юго-восточной он составит 400 Вт на 1 кв. м. оконного проема

Совет #2. Не размещайте блоки кондиционера на солнечной стороне. Под солнечными лучами датчик температуры на корпусе будет нагреваться и показывать значения, не соответствующие действительности. Помимо этого, на нейтрализации излишнего тепла кондиционер теряет дополнительно энергию.

Оптимальным решением будет использовать плотные шторы или жалюзи в квартире, и установить козырек для защиты от солнца ( зимой от снега) над наружным блоком системы.

Совет #3. Не включайте кондиционер на обогрев при температуре ниже нуля.

Все современные модели имеют ограничительный диапазон температур, для охлаждения это от -5 и +18 градусов (для различных систем) до верхней границы +43. Ограничение использования связано с изменением физических характеристик компрессорного масла и фреона при минусовых показателях, и износом компрессора в течении 2-3 лет.

Совет #4.  Обязательно проветривайте помещение, но при выключенном кондиционере. Ошибочно считать, что обычный кондиционер охлаждает поступающий с улицы свежий воздух, а использованный из помещения выталкивает наружу. Только у оконных и канальных агрегатах есть возможность добавлять свежий воздух в общий объем (до 30%).

Исходя из величины главного технического параметра канальных кондиционеров, оборудование подразделяется на низко-, средне- и высоконапорное. Первые, с короткими воздуховодами часто устанавливаются в гостиницах, вторые – в домах и офисах, мощные последние в залах и супермаркетах

Сплит система может только охлаждать и нагревать, перемещать по кругу одни и те же, находящиеся в закрытом помещении, воздушные массы. Обычно применяют кондиционер при закрытых окнах и дверях, чтобы не тратить зря электроэнергию, что, с другой стороны, влечет накопление углекислого газа.

Поэтому необходимо раз в несколько часов (при отключенном кондиционере) минут 15 проветривать помещение.

Совет #5. Регулярно очищайте и меняйте фильтры. Накапливание пыли на фильтрах приводит к размножению бактерий и дополнительной нагрузке для кондиционера. Современные модели устройств оснащены несколькими фильтрами для грубой и тонкой очистки.

Главный фильтр  предназначен для защиты от грязи деталей внутреннего блока и предупреждения засорения системы, от его качества зависит износ кондиционера в целом. Представляет собой металлическую или пластиковую сетку, легко моющуюся мыльным раствором.

Фильтры тонкой очистки выпускаются в большом ассортименте и меняются мастерами из техобслуживания.

Подключение кондиционера к электропитанию

Подключение кондиционера – это дорогая услуга и именно поэтому вы можете установить его самостоятельно. Вот основные этапы, которые вам необходимо выполнить при подключении кондиционера:

• Необходимо подключить кабель, который будет соединять внешние и внутренние устройства.
• Второй кабель следует подключить внутренний блок вашего кондиционера с электрическим щитком.
• Если ваш кондиционер имеет высокую мощность, тогда вам необходимо проводить его подключение через дополнительный электрощит.

Когда вы производите подключение кондиционера к электросети, тогда вам следует помнить о том, что монтаж проводки нужно производить в специальные штробы. Если при монтаже проводки используются гофрированные рукава, тогда необходимо использовать дополнительные декоративные коробы.

Этап первый: устанавливаем внутренний блок

Если вы решили установить мобильный кондиционер дома, то можете не беспокоиться о процессе монтажа, достаточно лишь поставить его в необходимое место. А вот со сплит-системой придётся потрудиться, поскольку она состоит из двух блоков, каждый из которых нуждается в отдельной установке. Если говорить о внутреннем блоке, то к его монтажу предъявляется ряд требований. Так, к примеру, он должен быть на некотором расстоянии от потолка, которое не должно быть меньше десяти сантиметров.

Требуется такой отступ от стены, чтобы стало возможным обеспечение дистанции между шторами и устройством не менее десяти сантиметров. В условиях меньшего расстояния занавески или шторы будут постоянно развеваться, что также нежелательно. Далее устанавливаем монтажную планку, при этом необходимо придерживаться уровня. Предварительно также следует обустроить разметку, которая выполняется посредством дюбелей и перфоратора.

Дальнейшая самостоятельная установка кондиционера предполагает проделывание сквозного отверстия в стене, которое требуется для того чтобы там проложить магистраль и дренажной системы. С этой целью требуется взять бур, диаметр которого составляет сорок пять миллиметров, после чего и можно приступать к проделыванию отверстия. Следует выполнять данный тоннель таким образом, чтобы был обеспечен небольшой уклон, требуемый для стекания по нему конденсата. Дальнейшие действия будут связаны со сбором и подключением трассы. Сперва необходимо замерить требуемую длину трубы и нарезать их. Для этого потребуется использование трубореза. А вот ножовку по металлу лучше не использовать, поскольку попавшая вовнутрь стружка приведёт к поломке компрессора.

Далее следует соединение труб – используется вальцевание. От того, как качественно будет выполнена данная операция, зависит также и качество соединения, удерживающего хладагент. Ещё до начала вальцевания требуется надеть гайку на трубку. Объясняется данное требование невозможностью подобного действия в будущем

Важно также как можно крепче прикрутить гайки к внутреннему блоку, это только улучшает качество соединения

Присоединённые трубки, электропроводка, а также дренажная система должны быть утеплены и обмотаны лентой. Далее свободные магистральные концы требуется вставить в предварительно проделанное отверстие в стене. Что касается самого внутреннего блока, то у него осуществляется установка на планку. На этом этапы установки кондиционера, связанные с его внутренним блоком, можно считать завершёнными. Теперь переходим к следующим действиям по установке внешнего блока.

Подключение внутреннего блока кондиционера с отдельной линией электропитания

Этот способ считается достаточно популярным. С его помощью вы можете надежно защитить электросеть от перегрузок. Вот основные рекомендации, которые вам следует выполнять, когда производите подключение кондиционера к отдельной линии электропитания:

1. Ваш электрощиток обязательно должен быть заземлен.
2. Для защиты кондиционера в щитке необходимо установить УЗО. УЗО следует использовать такое же как и при подключении генератора к дому.
3. Провода должны быть медными и иметь сечение 3х2.5 см.

Перед подключением вам обязательно необходимо прочесть инструкцию. С ее помощью вы точно сможете правильно произвести подключение кондиционера.

Правила использования кондиционеров

При использовании кондиционера в повседневной жизни стоит придерживаться некоторых правил:

• нельзя направлять сильный поток непосредственно на человека, чтобы не вызвать простуду;
• не рекомендуется допускать перепад температур между смежными помещениями более, чем 10 градусов;
• рекомендуется оптимальная температура – 20-22 градуса;
• следует периодически отключать аппарат и проводить проветривание помещения для восстановления содержания озона;
• рекомендуется применять увлажнитель воздуха;
• необходимо проведение профилактических мероприятий – замена фильтров, добавление фреона, чистка системы.

Запрещается включать неисправный кондиционер: искрение в местах электрического контакта, пощелкивание внутри, разогрев кабеля, протечка хладагента.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

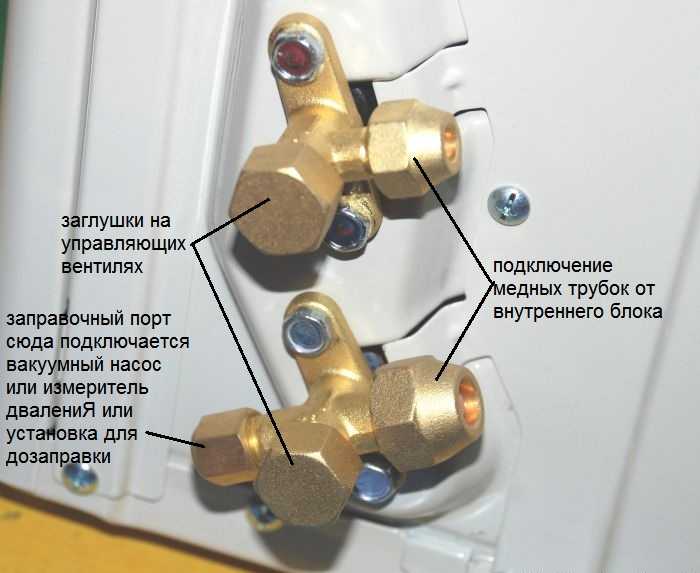

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Установка внутреннего блока сплит-системы:

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.
