Последовательность монтажа оконных блоков по ГОСТу

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

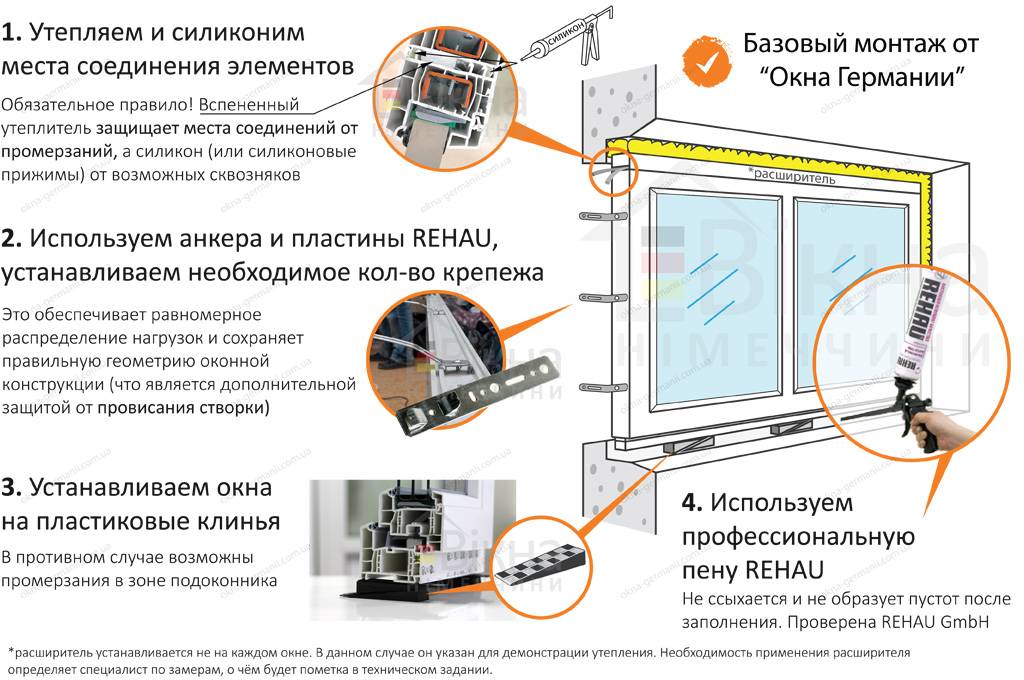

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

  • Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
  • Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
  • Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
  • Заполняем шов монтажной пеной.
  • Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

  1. Наносим метки на те места рамы, где впоследствии будет происходить крепление.
  2. К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
  3. К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
  4. Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
  5. Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.
  • На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
  • Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:


Установка подоконника

  • На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
  • После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
  • Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
  • После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива


Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

Монтаж

Оконную конструкцию можно установить своими руками, вставить конструкцию в коробку, поставить подоконник, сделать откосы, но лучше предварительно изучить технологию, чтобы все не испортить. В качестве основного инструментария понадобятся следующие:

  • уровень;
  • монтажная пена;
  • шуруповерт;
  • дрель;
  • пульверизатор;
  • ключ, чтобы регулировать окна;
  • стамеска;
  • болты;
  • клинья-распорки.

Легче устанавливать окна с напарником, поскольку не все можно сделать самостоятельно. Стоит понимать, что стеклопакет имеет внушительный вес и держать его одновременно с проведением работ невозможно в одиночку. Перед установкой лучше проверить сделанные замеры, определить наличие зазоров. На запенивание сверху должно оставаться 5 см, по бокам – 3 см, а в месте установки подоконника – 4 см.

Перед монтажом обязательно необходимо закупить в строительном магазине специальные крепления, которые представляют собой металлические пластины с проделанными отверстиями. Профессионалы советуют применять именно их, обуславливая это требование тем, что использование саморезов, которые проникают через раму, полностью лишают ее герметичности, а соответственно снижают уровень теплоизоляции.

Окно устанавливается только по уровню и никак иначе, перекосы грозят получить быструю порчу пластикового изделия и поломку фурнитуры. Обязательно снимают створки с окна, тем самым снижая вес рамы на момент проведения работ. Вставка должна располагаться ровно, крепить только на элементы, продиктованные стандартом. При запенивании зазоров предотвратить их смещение можно, подложив бруски под раму, а после этого их извлекают.

Окосячка

Окосячка собирается после подготовки оконного проема. Из доски 15х4 см выпиливают верхнюю часть и создают пазы, посредством которых она будет крепиться на гребень. Эта часть проема расположена сверху, она должна быть ровной, не иметь перегибов, а иначе впоследствии возникнут сложности с установкой пластиковой конструкции.

Выступ, который играет роль гребня, обкладывается рулонной паклей, а затем одевается лафет – подготовленный деревянный элемент с вырезанным пазом. Это делается для того, чтобы улучшить теплоизоляцию и избавиться от скрипа. Верхнюю часть окосячки нужно прикрутить саморезами к этому элементу, но так, чтобы не затронуть гребень.

Стеклопакет

Стеклопакеты доставляются к месту монтажа в собранном виде, перед установкой их необходимо разбирать, только так можно уменьшить вес конструкции. Используя специальный ключ, необходимо снять верхние штифты, которые удерживают створку в распахнутом состоянии.

После поворачивается ручка и в открытом состоянии створка легко снимается с нижнего крепления, но стоит помнить, что это самая тяжелая часть конструкции.

Чтобы выбить штапики и вынуть стеклопакет, необходимо использовать шпатель или молоток и нож. Аккуратно отодвигая элемент, следует его просто снять с рамы. Короткие стороны можно немного поддеть с угла и потянуть.

Специалисты советуют сразу снять с наружной стороны оконной конструкции защитную пленку, пока она не прилипла к поверхности, вступив в реакцию с пластиком под воздействием ультрафиолета. Потом ее будет практически невозможно оторвать. Необходимо просверлить отверстия для нагелей, которые от угла должны располагаться на расстоянии не более 20 см, а друг от друга – не больше 70 см.

Установка пластиковых окон в деревянном доме своими руками

Во время проведения работ по установке металлопластиковых оконных блоков следует соблюсти ряд условий:

  • на период двухлетней усадки поставить внутрь деревянные окна;
  • сделать компенсационный зазор (если нет возможности ждать два года), с высотой в 10% от высоты окна. Его заполняют досками, обмотанными паклей;
  • установить обсаду, не позволяющую движениям оконного проема деформировать раму, не дающую смещаться бревнам по горизонтали.

Окно из пластика, которое устанавливается в срубе, монтируют в обсадочный короб. Конструкцию закрепляют анкерами. Проем запенивается, затем закрывает наличниками.

Для защиты монтажного шва от воздействия влаги организую грамотную гидро- и пароизоляцию.

Почему металлопластик?

Металлопластик в деревянный дом ставят по таким причинам:

  1. Рамы из ПВХ профиля имеют низкие показатели теплопроводности, что позволяет им активно сберегать тепло внутри помещения. В таких рамах есть пустоты, именующиеся камерами, которые увеличивают количество сберегаемого тепла.
  2. Пластик отличается простотой ухода. Его просто мыть, не нужно окрашивать или обрабатывать антисептическими составами.
  3. ПВХ отлично выдерживает воздействие влаги, высоких или низких температур воздуха.
  4. Доступная стоимость.

Необходимость установки пластиковых окон в деревянном доме

Пластиковые окна не так трудно поставить в деревянном доме самостоятельно, как это может показаться сразу

Такая работа значительно сэкономит затраты на ремонт, позволит учесть все важные моменты, на которые бригада, приглашенная извне, может не обратить внимание

Главное, чтобы тот человек, что берется за подобную работу, заранее ознакомился с особенностями вставления таких оконных систем.

Подготовка места установки металлопластикового окна в старом проеме

Чтобы поставить новую конструкцию, следует демонтировать старое окно (если оно уже стояло).

Этот процесс проходит в таком порядке:

  • снятие створок (при заклинивании, работают ломом);
  • удаление фурнитуры с коробки (петли, шпингалеты);
  • если коробка подходит для нового окна, её очищают от краски, грязи, пыли при помощи щетки;
  • проводят шлифовку коробки с использованием средней наждачной бумаги.

Монтаж подоконника

Когда в срубе ставят окно ПВХ, первым делом монтируют подоконник, именно будет выполнять роль основания

Поэтому так важно его правильное расположение согласно длины и ширины

Особенности монтажа подоконника:

  • обязательная проверка уровнем;
  • для придания жесткости проводится утопление конструкции в боковые части короба, в заранее сделанные пропилы ставят подоконник;
  • закрепление саморезами: их вкручивают в той части, на которой будет окно, под головки подкладывают шайбы;
  • после установки полости, оставшиеся под подоконником, заполняют строительной пеной. На сутки ставят дополнительный груз для закрепления конструкции.

Подготовка окна к монтажу

Чтобы монтаж прошел без возникновения неприятных проблем, нельзя игнорировать подготовительный этап. Он включает в себя:

  1. Вынуть из рамы стеклопакет и створки.
  2. Убрать декоративные пластинки с креплений створки и аккуратно открутить болты.
  3. Просверлить отверстия по 2 на каждой из сторон, диаметром в 6 мм, на внутренней части их диаметр будет от 10 мм.
  4. Прикрепить саморезы (с диаметром от 5 мм) к оконному проему.

Монтаж пластиковых окон в деревянном доме

Стеклопакеты ставят в деревянный дом после окончания подготовки. Окно монтируют строго в середине проема. Чтобы процесс прошел легко, предварительно замеряют рулеткой ширину окна и проема. Зазор между коробкой и коном должен равняться 10 мм с каждой из сторон.

Вертикаль обязательно проверяют уровень. Дл сохранения такой позиции, конструкцию обездвиживают. Для этого небольшие бруски из дерева ставят в зазор между рамой и коробкой. Крепят их саморезами.

Установка стеклопакетов

После окончания монтажных работ с рамой, устанавливают створку, и стеклопакет из глухой части системы.

Ход работы:

  • стеклопакет фиксируют специальными монтажными шайбами;
  • зазор между пакетом и рамой составляет от 5 мм, в противном случае, он лопнет при расширении согласно сезону;
  • установленный пакет закрепляют штапиками, по ним стучат до появления характерного щелчка;
  • створку ставят путем действий обратных тем, что производились, когда она вынималась;
  • затем щели между рамой и коробкой обрабатывают пеной (снаружи, внутри). До полного высыхания состава, створки не открывают. Излишки засохшей пены убирают канцелярским ножом.

Установка деревянных окон в Москве

Окна являются одним из важнейших предметов интерьера и, одновременно экстерьера жилища. Будь то квартира или коттедж, окна играют ключевую роль в создании комфортного микроклимата внутри помещений, являясь базовым элементом для создания уюта.

Обращаем Ваше внимание, что профессиональную установку окон из дерева с использованием высококачественных расходных материалов, является залогом их долгого срока службы и надежности. Несоблюдение основных требований к установке деревянных окон может привести к возникновению дорогостоящих проблем в будущем

На сегодняшний день в России существуют два дополняющих друг друга документа: это ГОСТ 30971 и ГОСТ 52749.

Установка деревянных окон по ГОСТу

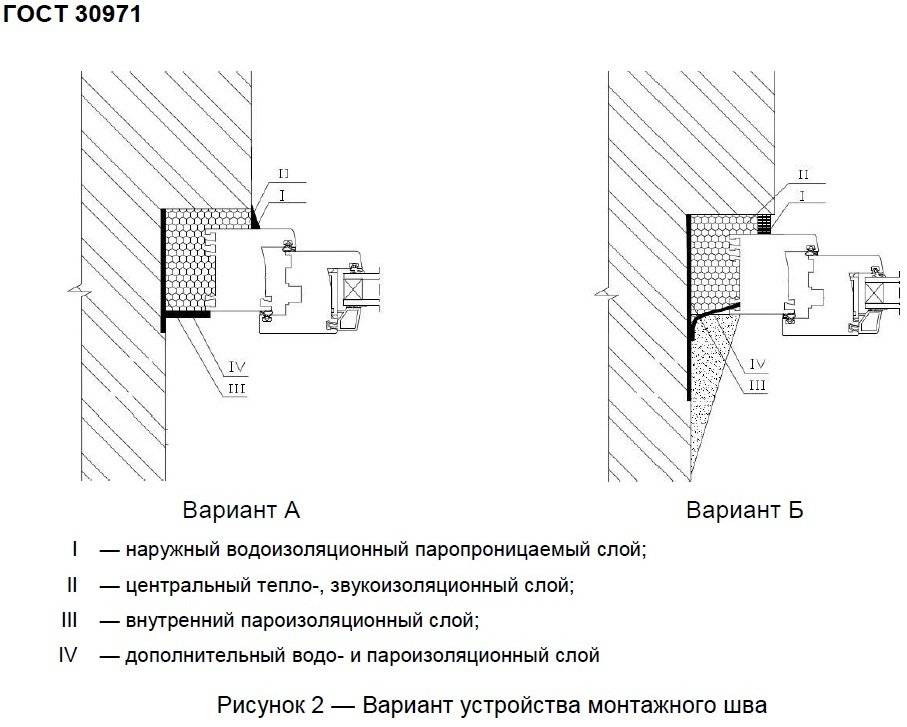

Монтаж по ГОСТу — это технология установки окна в проём с созданием специального защищенного узла примыкания (герметизации) между рамой окна и стеной. Такой узел рассчитан на долгий срок эксплуатации, что полностью соответствует желанию клиента получить качественный и долговечный продукт.

Принцип создания такого шва достаточно прост — полностью защитить утеплитель (монтажную пену), находящегося внутри монтажного шва от неблагоприятных воздействий как изнутри, так и снаружи помещения. Иными словами, строительную пену не должно быть видно. Защита монтажного шва должна быть паронепроницаема изнутри, но способной вывести влагу снаружи. Это достигается путем установки специальных полупроницаемых и непроницаемых лент.

На практике каждый оконный проем отличается друг от друга от типа стены, места расположения окна в доме, функционала окна и других факторов. Поэтому, для каждого дома следует подбирать виды изоляционных лент, наиболее подходящих к каждому конкретному случаю.

Технология монтажа деревянных окон по ГОСТу объединила в себе огромный опыт установки окон в различных типах зданий и предлагает одну универсальную методику, при которой утеплитель (монтажная пена) максимально защищена от разрушения. Разрушение утеплителя несет за собой подавляющее большинство проблем, связанных с окном.

Несоблюдение технологии, описанной в ГОСТе, в процессе установки деревянных окон в Москве при определенных условиях (недостаточная вентиляция в помещении, высокая влажность, перепады температур), может привести к появлению серьёзных дефектов, таких как плесень на откосах, образование трещин, продуваний, протечек и промерзаний в местах примыкания оконной рамы к проему.См. примеры некачественного монтажа.

Вопросы и ответы.

С внешней стороны окна применяется

  • ПСУЛ (Предварительно Сжатая Уплотнительная Лента). Она обладает гидроизолирующими и паропроницаемыми свойствами. Защищает монтажный шов от влаги и УФ-излучения солнца, при этом не препятствует выходу в атмосферу влаги, которая может конденсироваться внутри монтажного шва или проникать туда из стен.
  • Наружная диффузионная лента мембранного типа. Она обладает теми же свойствами, что и ПСУЛ, но используется в местах, где использование ПСУЛа невозможно, например при защите шва под внешними водоотливами.

С внутренней стороны окна применяется

Внутренняя гидро-пароизоляционная лента. Эта самоклеющаяся лента используется для защиты монтажного шва изнутри помещения и бывает разных видов. Вид внутренней ленты выбирается в зависимости от типа стены и типа последующей внутренней отделки откосов.

Все материалы, используемые нашими специалистами, сертифицированы.

Размеры изделий

При установке нас будет также интересовать высота окна от пола, гост для которой предусмотрен. Как можно заметить по параметрам, указанным в гост, окна и двери жилых зданий отличаются по размеру. Эти параметры можно менять. Размеры стеклопакетов определяются разновидностями рам. Они могут быть с одинарным, двойным, тройным остеклением.

Разновидности стеклопакетов

Используют также специальные террасные рамы.

В соответствии с ГОСТ 11214 86 окна и балконные двери должны иметь стандартные размеры проемов.

Выдержка из ГОСТ для установки окон

Их высота может быть 60, 90, 120, 135 и 180 см. Ширина проемов составляет также 60, 90, 100, 120, 135, 150 и 180 см. Влажность по стандартам предусматривается 8-12%.

Распространенные параметры определяются элементами сечений и непосредственно стеклами. Например, рассмотрим типичный оконный блок, ширина которого 1320 мм, с боковыми сечениями по 85 мм, среднее сечение равняется 130 мм. Стекло для каждой створки должно иметь ширину не менее 525 мм. При этом с каждой стороны в обвязку входит, в соответствии с требованиями, по 7,5 мм стекла. Видимая ширина стекла составляет 510 мм. Размер оконного проема определяется и конструкцией стены.

Монтаж окна по ГОСТ

Первым делом нужно подготовить проем, очистить его от пыли и грязи. Если проем имеет неровности, то их необходимо выровнять с помощью шпатлевки.

Так же рекомендуем обработать поверхность проема праймером для лучшего сцепления материала. После этого нужно подготовить оконную раму к установке.

Сначала снимается створка. Это делается следующим образом. Необходимо открыть окно, вынуть штифт из верхней петли и вынуть створку. Затем снимается подставочный профиль, проклеивается в месте стыка с рамой лентой псул и устанавливается обратно.

Подготовка балконного блока к установке по технологии аналогична подготовке окна. Места стыка рам согласно технологическим требованиям проклеиваются лентой псул и закрываются стыковочным профилем и снова проклеивается лентой. Затем рамы соединяются между собой с помощью стыковочного профиля.

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция  которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

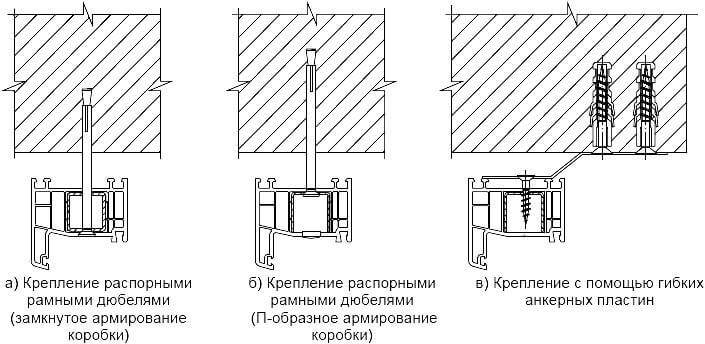

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

  • гибкие анкерные пластины в комплекте с шурупами и дюбелями;
  • распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
  • специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.

Ширина профиля — это наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Боковые фиксирующие колодки не должны оказывать избыточного давления на оконный блок. Колодки устанавливают только в тех местах, которые указаны на схеме. Учитывайте то, что оконный блок изменяет размеры при колебаниях температуры. При установке колодки фиксируют в требуемом положении герметиком.

При креплении распорными дюбелями следует контролировать усилие затяжки винта так, чтобы не нарушить прямолинейность профиля коробки окна. Рекомендуется после затяжки винта вывернуть его на несколько оборотов так, чтобы между головкой винта и профилем оконного блока образовался зазор 3 — 5 мм. Этот зазор позволит компенсировать температурные изменения размеров оконной коробки.

Конструкция пластиковых окон

Для того чтобы знать, как разобрать пластиковое окно. нужно сначала изучить его конструкцию. Это позволит выполнить работу максимально быстро и безопасно для самого изделия. Окна обычно имеют створки; бывают и глухие конструкции, они не открываются.

Стандартная конструкция состоит из следующих элементов:

  • Рама фиксирует стеклопакет, крепится к стенам здания.
  • Створка: эта часть окна способна открываться.
  • Импост является разделителем конструкции. Благодаря ему окно получает секции, которые открываются или нет.
  • Штапики закрепляют стеклопакет в раме.
  • Фурнитура: благодаря ей приводятся в движение все механизмы окна.

Разобрать пластиковое окно можно поэтапно. Для этого потребуется начать со снятия стеклопакета.

Прежде чем начать работу, освободите пространство вокруг окна. Уберите мебель, иные предметы, которые могут мешать. Накройте мебель от пыли.

Для того чтобы разобрать стеклопакет. необходимо закрыть створку, плотно зафиксировать ее при помощи ручки. Начните вытаскивать штапики. Для этого потребуется отогнуть резинку и воспользоваться стамеской. Начинать нужно с вертикального штапика, находящегося посередине конструкции. Это поможет сохранить окно целым.

Когда ножка штапика выйдет из паза, вы услышите щелчок. После этого можно вынимать остальные элементы. Внимательно нужно отнестись к демонтажу последнего, так как стекло может выпасть. Будет неплохо, если кто-то поддержит стеклопакет, чтобы он не упал.

Не открывайте створку после того, как вытащили стекло. Штапики могут выпасть, установить их обратно будет крайне сложно.

Зная, как разобрать стеклопакет правильно, вы можете сохранить его целым, что позволит поставить его в другом месте. Фиксация стеклопакета происходит при помощи фальцевых соединений. Верхнюю прокладку можно снять стамеской, делать это нужно аккуратно. После этого стеклопакет можно будет достать, наклонив его в сторону комнаты. Удобнее всего брать его за верхний край.

О динарный стеклопакет весит около 10 кг, двойной около – 20 кг

Прочитайте у нас на сайте подробнее о том, как снять пластиковое окно наиболее легким способом.

Для того чтобы с ребенком ничего не случилось, и он не смог открыть створку, можно установить замок на пластиковое окно.

Монтаж окна в проёме

После всех подготовительных работ, установите раму в оконный проём:

Закрепите раму в проёме с помощью клиньев.Проверьте правильное горизонтальное и вертикальное положение рамы уровнем.Выставив раму в правильном положении, через отверстия в анкерных планках, отметьте места под дюбель-шурупы.Просверлив перфоратором отверстия, закрепите раму в оконном проёме на анкерных лентах.С помощью кисточки и грунтовочного состава, обработайте места приклеивания пароизоляционных лент и ПСУЛ.Заполните пространство между рамой и оконным проёмом монтажной пеной с низким коэффициентом расширения.После высыхания пены, обрежьте её излишки.Приклейте ПСУЛ и пароизоляционную ленту к оконному проёму.
