Как правильно установить маяки на пол своими руками

Из чего и как устанавливаются маяки

Способов устройства системы маяков для выравнивания пола немало, например вот статья про выравнивание пола по маякам . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.

Рассмотрим самые распространенные методики:

Деревянные лаги

Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст требуемую ровность и горизонтальность финишного покрытия.

Деревянные лаги – тоже своеобразные маяки

Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке. При этом, конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.

Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль, а поперек вытянутого в длину помещения.

Деревянные маяки для устройства стяжки

Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.

  • Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
  • Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс приведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
  • В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.

Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.

Использование металлических профилей

На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п.

Какие металлические профили могут для этого применяться:

Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.

Используемые для установки маяков металлические профили

При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости, при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.

Для тонких стяжек подойдут штукатурные профили

При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.

В технических помещениях, например, в гараже, можно использовать трубы

Линейные параметры создаваемой системы маяков

Каких правил следует придерживаться при размещении системы маяков на поверхности пола:

  • Прежде всего – направление. Как правило, всегда (за редким исключением) направление линий маяков или устанавливаемых направляющих – параллельно длинной стороне комнаты, т.е. именно так, как будет проводиться ее заливка. Если конфигурация комнаты потребует изменений направления заливки на завершающем ее этапе, то и система маяков может повторять эту схему.
  • Расстояние от крайней направляющей до параллельной  стены не должно превышать 250 ÷ 300 мм. Если это не соблюсти, при заливке вдоль стены могут появиться участки с пониженным уровнем – провалы, которые придется подливать дополнительно.

Правило должно свободно перемещаться по направляющим с определенным запасом по бокам

Расстояние между соседними линиями маяков – в принципе, произвольные. Они примерно равномерно распределяются по ширине помещения, но с таким учетом, чтобы правило, которым будет проводиться разравнивание стяжки, выступало с обеих сторон от линий маяков на 150 ÷ 200 мм.

Существуют в этом вопросе, конечно, и исключения. Так, например, для укладки сухой стяжки может потребоваться и 6 ÷ 7 опорных направляющих на 3 метра ширины комнаты, независимо от длины имеющегося правила.

Маяки на саморезах

Эта технология совсем непохожа на предыдущую. Профессионалами применяется редко, но среди новичков пользуется популярностью. Причины такой ситуации станут понятными после ознакомления с особенностями технологии. Для выполнения работ понадобится дрель, дюбели, проволока и металлические рейки для маяков.

Необычный способ установки маяков

Шаг 1. Максимально ровно отметьте оси, на которых буду высверливаться отверстия под дюбели. Сделать это проще и быстрее отбивочной веревкой. Расстояние между маячками выбирается с учетом длины правила и ширины комнаты.

Шаг 2. Высверлите отверстия под дюбели на расстоянии 30–40 см. Этот параметр можно увеличивать или уменьшать в зависимости от жесткости металлического профиля на изгиб.

Сверление отверстий под дюбели

Во время выравнивания стяжки правило с достаточно большим усилием прижимается к маячкам, если они будут прогибаться, то поверхность получится неровной. Придется заниматься повторным выравниванием. Это не только дополнительная потеря времени, но и существенное ухудшение качества. Дело в том, что малый слой стяжки не имеет требуемых показателей прочности и адгезии. Он быстро отслаивается от основной стяжки, а тонкие лепестки трескаются даже при незначительных нагрузках.

Забиваются дюбели

Дюбели нужно забивать правильно

Шаг 3. При помощи лазера узнайте разброс по высоте пола. Эти данные требуются для того, чтобы подобрать правильную длину саморезов. Если максимальная толщина стяжки будет 6–7 см, то длина дюбеля должна быть не менее 10 см. Для обеспечения необходимой прочности нужно, чтобы минимум 3 см тела находилось в отверстии, в противном случае дюбель-гвоздь шатается, добиться устойчивого положения маяка невозможно.

Шаг 4. Обмотайте саморезы кусочками алюминиевой проволоки диаметром 1–2 мм, длина концов должна позволять фиксировать к ним металлический профиль.

Саморез с кусочками алюминиевой проволоки

Шаг 5. Вкрутите саморезы в пластиковые дюбели и начинайте выставлять их по уровню. Делать это можно при помощи обыкновенной отвертки с меткой – саморезы вкручиваются до тех пор, пока лазерный луч не совпадет с меткой.

Саморез закручивается отверткой с меткой

Процесс закручивания саморезов

Под стык подкладывается отрезок металлопрофиля

Шаг 5. Устанавливайте на головки саморезов металлические профили. По очереди продевайте концы проволоки в перфорированные отверстия элементов и плотно прикручивайте их к саморезам

Обращайте внимание, чтобы профили во время крепления не соскальзывали с головок и постоянно располагались в горизонтальной плоскости. Для того чтобы уменьшить риски повреждения установленных маяков во время стяжки, рекомендуется их привязывать не по всему помещению, а только по мере надобности

После того как подготовленный участок пола отделан, можно на головки саморезов прикручивать следующий маяк и продолжать работы. За счет такой технологии полностью исключается вероятность механических повреждений уже установленных маяков.

Установка профилей на головки саморезов

Профиль привязывается проволокой

Преимущества и недостатки метода

Единственное преимущество этого метода – маяки очень устойчивы. Даже после значительных механических повреждений металлический профиль можно заменить и сразу закрепить новый на имеющихся дюбелях. Недостаток – большая трудоемкость монтажа. К примеру, для комнаты 6×6 м требуется 4 ряда маяков, дюбеля забиваются на расстоянии 30 см, то всего придется высверливать 600:30×4=80 отверстий в бетонной плите. Затем в эти отверстия нужно крепить дюбели и каждый ровнять по горизонтали. За это время мастер не только сделает обыкновенные маяки на цементном растворе, но и начнет изготовление стяжки.

План-схема размещения системы маяков из саморезов

Отверстия приходится высверливать в согнутом положении, не каждый может похвастаться таким здоровьем. Различные патологии в позвоночнике – самые распространенные профессиональные заболевания строителей. Не стоит напрасно перегружать позвонки, не нужно провоцировать обострение хронических заболеваний.

Еще один недостаток – большая шумность. Если ремонт делается в квартире многоквартирного дома, то многочасовая работа перфоратора не вызывает приятных эмоций у соседей. Зачем вам лишние конфликты, тем более, если их без труда можно избежать?

Маяки (реперы) для заливки пола

Подготовительные работы установки маяков

Направляющие для стяжки пола следует устанавливать на подготовленную поверхность. От правильного выполнения работ по подготовке помещения к установке направляющих зависят рабочие характеристики и ресурс эксплуатации выполняемой стяжки. Прочность заливаемой основы и ее внешний вид также определяются качеством подготовки напольной поверхности.

Маяки для стяжки пола

Последовательность действий:

  • Демонтируйте плинтуса по периметру помещения.
  • Очистите старое основание от изношенного покрытия.
  • Ликвидируйте на поверхности масляные следы, жирные пятна, загрязнения.
  • Очистите основу с помощью пылесоса.
  • Зашлифуйте выступающие участки, локальные неровности.
  • Заделайте ремонтной смесью глубокие трещины и полости.
  • Покройте поверхность грунтовкой с помощью валика.
  • Уложите гидроизоляционный материал на высохшую основу.

Важнейшая задача – проведение «нулевой» линии

Вся последующая работа только в том случае будет обретать какой-то смысл, если будет очень точно выведен нулевой уровень, соответствующий и горизонтали, и требуемой толщине будущей стяжки.

Для работы понадобится водный или лазерный уровень (второй, конечно, предпочтительнее – он значительно облегчит процесс).

Водный уровень

Можно, конечно воспользоваться и строительный уровнем, но в этом случае он должен быть достаточно длинным (1.5 – 2 м), очень точно выверенным, а сам работник должен обладать отличным глазомером, так как ошибка при этом методе — наиболее вероятна.

Строительный традиционный уровень

Итак, на стене помещения, в углу, который по предварительной визуальной прикидке расположен выше других, ставится отметка. Высота ее от пола может быть произвольной, но лучше избрать, в первых, кратную величину, а во-вторых, такую, чтобы было удобнее работать – например, 1.5 м.

Пробивка опорной горизонтальной линии

  • С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом, чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте.  Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
  • Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м.  Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

На примере — явное превышение на 50 мм

  • Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
  • Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
  • Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.

Виды

Маяков для выравнивания напольной стяжки существует несколько видов, но все они делятся на 2 группы:

  1. Точечные – ставятся только в отдельных точках комнаты, более просты в установке. Они требуют большого опыта при заливке самой стяжки, могут также применяться для локальных участков в помещении.
  2. Линейные в виде длинных металлических уголков, профилей или трубок устанавливаются во всю длину помещения. Их более сложно монтировать, зато при заливке будет проще, ее сможет провести даже начинающий мастер.

В группу точечных маяков входят следующие разновидности:

Реперные маяки применяются для различных видов стяжек и самовыравнивающихся смесей. Реперы выглядят как регулируемые по высоте треноги со стержнем в центре, который ввинчивается в поверхность пола. На резьбе есть шкала, с помощью нее выставляется требуемая высота, наверху имеется плоский столик для размещения на нем правила.

Реперные маяки ставятся на пол в шахматном порядке, потом регулируются под общий горизонтальный уровень. Смесь заливается и выравнивается по нижней шкале каждого репера. После заливки они вынимаются. Такой способ требует высокой квалификации работы мастера, да и сами металлические маячки стоят недешево.

Есть более бюджетный вариант пластиковых реперов с нанесенной по вертикали линейкой с миллиметровой шкалой и самоклеящейся подошвой. Некоторые изготавливают самодельные переносные реперы.

  • Штыревые на основе дюбель-гвоздей. Можно применять те, что используются для монтажа гипсокартонных листов. Перед установкой на поверхности пола делаются параллельные ряды отверстий на расстоянии до 1 м между направляющими и на 10-15 см меньше длины правила между рядами. После этого дюбель-гвозди вкручиваются и регулируются по горизонтали.
  • Точечные маяки из раствора делаются в виде конусообразных кучек на расстоянии, которое может потом захватить правило. Верх каждого конуса срезается по горизонтальному уровню так, чтобы образовались небольшие прямые поверхности, по ним потом происходит выравнивание стяжки. Материал для маяков из раствора может быть различным, главное, чтобы смесь быстро засыхала и была максимально твердой.

Линейные маяки бывают нескольких видов:

Самые распространенные из них при значительной толщине слоя – профильные. Их оптимально использовать, если есть большие перепады уровня. Чаще всего используются П-образные металлические профили, как и для установки гипсокартонных листов. Монтируются они во всю ширину комнаты, на расстоянии чуть меньшем длины правила, с помощью саморезов или на смесь из «Ротбанда», другой быстротвердеющей шпаклевочной смеси.

  • Вместо профилей, в качестве направляющих для стяжки пола часто применяют штукатурные маяки. Это Т-образные перфорированные профили, которые на пол можно закрепить с помощью клиньев или гипсовых шпаклевочных смесей, например, того же «Ротбанда». Их недостаток в том, что они не обладают достаточной жесткостью, для больших слоев стяжки лучше не применять такие маяки.
  • Трубчатые маяки хорошо применять для надежной стяжки с толстыми слоями. Они представляют собой полые прямоугольные или круглые в сечении профили. Устанавливаются такие направляющие так же, как и предыдущие варианты.

Линейные маяки, как и точечные можно сделать из раствора, для этого по всей длине помещения под горизонтальный уровень делаются бугры из цементной или гипсовой смеси. Для сухих вариантов стяжки применяют маяки в виде металлических профилей. Их не нужно жестко закреплять на полу, достаточно выставить по ним горизонтальный уровень и пройтись сверху засыпанной смеси выравнивающей планкой.

Общие практические советы

Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.

Совет №1

Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.

Уровень пузырьковый строительный

Совет №2

Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.

Уровень водяной

Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.

  1. Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
  2. Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
  3. По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
  4. Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.

Как работать водяным уровнем

На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.

Совет №3

Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.

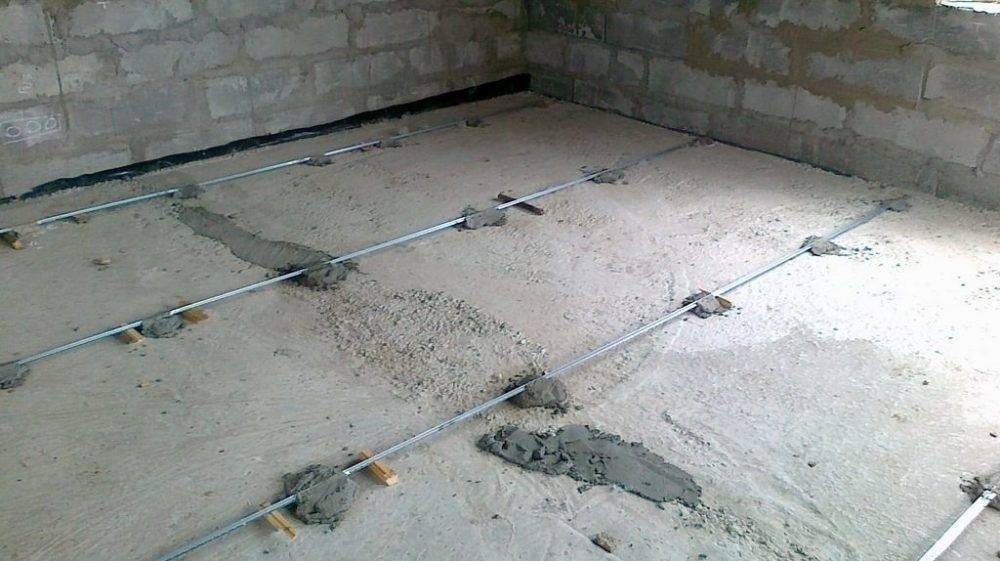

Маяки установлены на линии из цементно-песчаного раствора

Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.

Совет №4

Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.

Точность маячков зависит от параметров финишных покрытий

Совет №5

Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.

Проверяются маяки для стяжки

Более быстрый способ способ установки маяков для стяжки

Для реализации этого метода обязательно наличие нивелира (электронного построителя плоскостей) и гипсовая штукатурка (можно взять Ротбанд или любую другую). Определение толщины стяжки аналогично. Только так как есть построитель, отпадает необходимость рисовать что-то на стенах. Ставим только одну отметку.

Установка маяков возможна и без саморезов — только на раствор

На полу раскладываем маячные планки на выбранном расстоянии. Вдоль планок на расстоянии около 20 см друг от друга на подготовленный пол укладываем небольшие лепешки из гипсовой смеси. Сверху на них кладем маячок. Включаем построитель плоскостей и разворачиваем горизонтальную плоскость примерно на уровне вашего пояса (работать удобно). Берем ровную планку, идем в то место, где есть отметка уровня стяжки, совмещаем нижний конец планки с этой отметкой. Выше видим светящийся след от плоскости, созданной нивелиром, по ней делаем отметку. Этой планкой можно будет выставить маяки на оном уровне. Ставим планку на маяк, придавливаем его до тех пор, пока луч нивелира не совместится с отметкой. Переходим дальше. Так проходим вдоль всей маячной планки. По такой же технологии выставляем остальные маяки.

Получается действительно быстрее, но есть два момента. Первый — необходим нивелир, а нормальные стоит довольно прилично. Второй — нет жесткого упора из-за чего легко вдавить маяк ниже чем следует. Приходится отдирать, выравнивать кучки, приступать снова. Пока наберетесь опыта, пройдет тоже немало времени. Но способ вполне себе, если вы умеете аккуратно работать.
