Как провести водопровод в частный дом

Последовательность схемы водоснабжения

Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.

1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

  • для глубоких артезианских скважин могут использоваться только погружные насосы,
  • для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
  • в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.

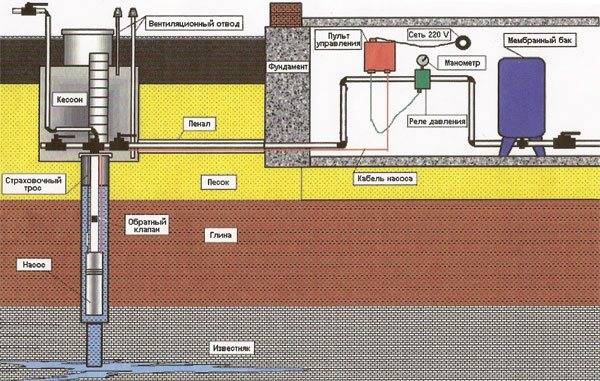

Проведение водопровода в дом из скважины с кессоном

3. Точка ввода трубопровода в дом заслуживает особого внимания.

  • Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
  • Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.

4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при настройке реле давления.

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.

Узел управления и контроля включает в себя манометр, реле давления и реле сухого хода. которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.

5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:

После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:

  • Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
  • Подключается фильтр глубокой очистки;
  • Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой водонагреватель, для нагрева. После нагрева вода отправляется в коллектор для горячей воды.

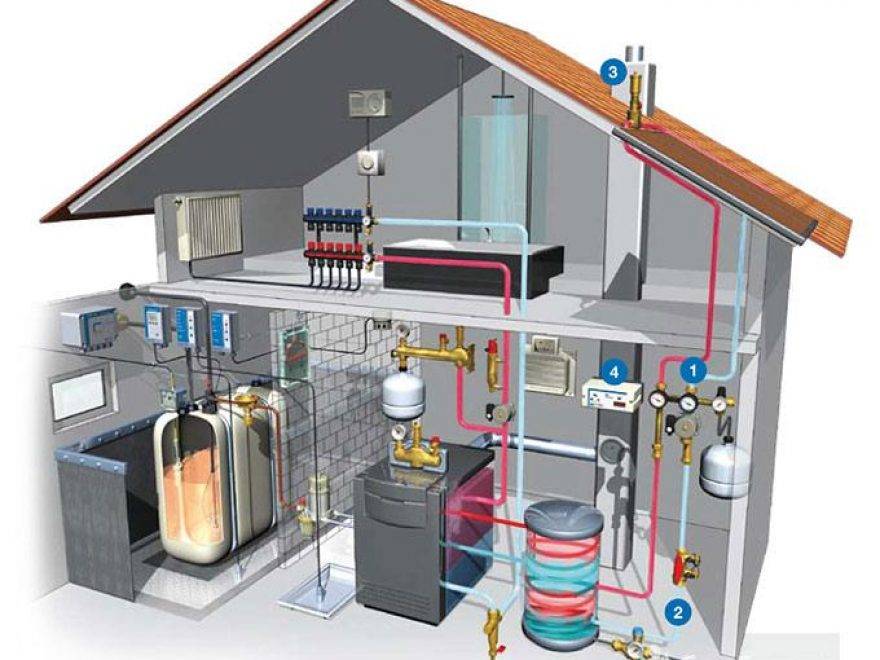

На фото схема разводки воды в частном доме

Важно: Проводя монтаж водоснабжения в частном доме своими руками по коллекторной схеме, необходимо устанавливать запорные вентили на каждую точку потребления воды

Использование дополнительного оборудования

Проводка воды в дом из скважины глубиной не более 8 метров, может сопровождаться использованием насосной станции, которая состоит из следующих элементов:

  • Насос, тип и модель которого подобран в соответствии с индивидуальными условиями.
  • Накопительная емкость.
  • Гидроаккумулятор мембранного типа.
  • Различные приборы для нагревания воды, включая ТЭНы и электрические бойлеры.

Насосная станция для скважины устанавливается для подачи воды непосредственно в систему водоснабжения. С помощью специального автоматизированного комплексного оборудования можно завести воду в дом из скважины и обеспечить нужный напор.

Оптимальной работы станции можно добиться при условии достаточно близкого расположения к точкам разбора воды. Это может быть цоколь или подвальное помещение, в котором есть отопление. Довольно часто выполняется подключение насосной станции к скважине своими руками, что позволяет сократить затраты.

Подключение воды из скважины к дому выполняется по следующей схеме:

  • Подсоединяют трубу с бронзовым или латунным фитингом.
  • Подключают сливной кран и тройник.
  • Подсоединяют обратный клапан.
  • Далее подключают кран для подачи воды.
  • За краном следует фильтрующий элемент, в который вставлена металлическая нержавеющая сетка.
  • Затем подключают накопитель и реле давления.
  • После этого должен идти датчик сухого хода и фильтр тонкой очистки с переходником на трубу диаметром 250 мм.

Этапы проведения водопровода

Перед началом работ необходимо выполнить все правила подключения водопровода к частному дому.

В органах местного самоуправления нужно получить разрешение на проведение соответствующих работ, согласовать его с владельцами инженерных систем, которые проходят вблизи.

На участке должны поработать геодезисты. Они составят план пути следования водопровода, укажут места пересечения его с канализационными, газовыми коммуникациями, кабелями электрического и телефонного снабжения.

Проектная документация должна быть разработана компетентной организацией, согласована с поставщиками электроэнергии, газа, утверждена компанией, подающей воду жильцам. Специалисты «Водоканала» подсоединит вашу коммуникацию к системе.

В месте подключения обустраиваем колодец

Его можно соорудить из бетонных колец, или из кирпича. Крышка должна легко открываться. Она может быть пластмассовой или металлической.

Если колодец находится на проезжей части, он должен выдерживать повышенную нагрузку. Он необходим, чтобы немедленно отключить ваш участок водопровода, для поведения неотложных работ. В этом месте труба подсоединяется к основной коммуникации, устанавливается запорная арматура – кран, перекрывающий подвод к дому.

На видео показано, как правильно обустроить колодец из бетонных колец для подключения к централизованному водопроводу:

Выкапываем траншею нужной глубины

Это самый трудоемкий этап подводки воды к дому. Его можно выполнить с помощью землеройной техники или вручную.

Труба должна лежать на 40 сантиметров ниже уровня промерзания грунта в зимний период. Если это сделать невозможно, коммуникацию нужно утеплить.

Минимальная глубина – больше 100 сантиметров.

На дне выкопанной траншеи нужно выровнять грунт. Из песка и щебня обустроить амортизационную подушку. Если прокладывается трубопровод на значительной глубине, или если грунт сыпучий, стенки траншеи нужно укрепить.

Минуем фундамент и делаем ввод в дом

Ввод водопровода в новый коттедж, дачу нужно выполнить до обустройства пола в жилище. Для идеального ввода воды в дом необходимо при закладке фундамента вставить кусок пустой трубы на нужной глубине. Или сделать подкоп под не слишком массивный фундамент. Если это невозможно, в подвале или монолите нижней части постройки пробивают отверстие. Через него, с помощью тросика, протягивают коммуникацию.

Выбираем лучшую трубу и укладываем подводку к дому

Раньше самыми популярными трубами были стальные. У них много достоинств и недостатков. Они надежные, имеют продолжительный срок службы, но при этом:

  • неустойчивы к коррозии;
  • постепенно зарастают отложениями на внутренних стенках;
  • их сложно монтировать.

Поэтому новые материалы становятся все более востребованными. Для дачи, частного дома подходят металлопластиковые трубы. Они лишены недостатков стальных труб, стоят недорого. Отрицательная сторона – на них придется периодически подтягивать резьбовые соединения.

Хороший вариант полиэтиленовые трубы. Но требуется иметь специальное оборудование для монтажа.

Полипропиленовые – выдерживают даже замерзание воды внутри. Соединяются с помощью сварочного аппарата и считаются лучшим вариантом для водопровода.

Стандартный диаметр трубы для подвода воды к дому должен быть 20 – 32 миллиметра. Чем ниже давление в системе, длиннее отрезок коммуникации, много точек использования в жилище, тем больше должен быть размер диаметра подводных труб.

Если вы все же решили остановиться на полипропиленовых трубах, рекомендуем просмотреть видео, из которого можно узнать, какие из них подойдут для проведения водоснабжения:

https://youtube.com/watch?v=fKf2kG7gHvw

Вариантов как провести воду в частный дом много. Главное, чтобы она была чистой, без вредных составляющих.

Чтобы провести водопровод в частный дом от скважины нужно соблюдать те же нормы и правила, как и при прокладке его от стационарной системы. Вместо колодца будет установлен кессон с глубинным насосом. Или скважина может быть оборудована насосом и адаптерным устройством.

В доме система комплектуется гидроаккумулятором, автоматикой для управления. При снижении уровня в сборнике, автоматически включится подача воды. При наборе достаточного количества жидкости, насос прекратит работу. Такие же емкости устанавливают, если подача от стационарной системы осуществляется периодически.

Нужно все продумать, и подвести воду от надежного источника. Тогда в доме не будет перебоев с ее поступлением. В кране всегда будет чистая и полезная питьевая вода.

Предыдущая запись Как провести воду в дом из скважины с глубинным насосом
Следующая запись Насосные станции для дачи: как выбрать и установить

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

  1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
  2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
  3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
  4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
  5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

  • Тройниковое включение.
  • Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.


Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Типовые ошибки при монтаже

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

  • Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
  • Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
  • Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Читайте так же:

Насосное оборудование

Чтобы обеспечить подъем воды из источника, может использоваться один из видов насосного оборудования. Классификация насосов достаточно обширна – встречаются погружные и поверхностные изделия, а также вихревые, консольные и готовые насосные станции. Чтобы знать, какое водоснабжение выбрать для частного дома, нужно обязательно рассмотреть разные виды насосов и их параметры.

Выбирая насос для автономного водоснабжения, нужно учитывать следующие параметры:

  1. Дебит источника. Значение данного параметра должно быть выше, чем объем воды, потребляемый жильцами. Чтобы точно знать, как правильно провести воду в дом, нужно заранее позаботиться обо всех необходимых расчетах.
  2. Тип водозаборного сооружения и глубину водоносного слоя. При эксплуатации источников глубиной менее 8 м, используются поверхностные насосы центробежного типа, которые размещаются в подвале или подземной камере. Если мы делаем водопровод в частном доме, используя в качестве источника воды более глубокие разработки, то подойдет лишь мощное погружное оборудование.
  3. Требуемый напор в системе. Итоговое значение напора насосного оборудования получается в результате суммирования трех параметров – высоты подъема воды от колодца до самого высокого сантехнического прибора, потери напора при достижении самой высокой точки и требуемой величины напора в данной точке.
  4. Расход воды. Данный параметр рассчитывается в зависимости от количества сантехнических устройств, подключенных к автономному водоснабжению, и числу людей, проживающих в доме. Расчетный расход воды напрямую влияет на мощность насоса.

Насосы поверхностного типа часто комплектуются напорными баками и автоматикой, что превращает их в полноценные рабочие станции

При выборе насосного оборудования, независимо от типа, нужно обратить внимание на наличие защиты от работы в случае отсутствия воды – в таком случае устройство не будет перегреваться и ломаться раньше положенного срока.. Отдельного упоминания заслуживает эжектор

Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.

Отдельного упоминания заслуживает эжектор. Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.

Преимущества централизованного водоснабжения

Поставлять в дом воду можно и из автономных источников – скважин, колодцев, природных водоемов (подробней читайте тут). Этот вариант водоснабжения имеет множество достоинств, но для его организации требуется немало средств и трудозатрат. А качество воды, её напор и обеспечение необходимого объема жидкости станут исключительно заботой владельцев дома.

Однако подключение дома к централизованной системе водоснабжения тоже не всегда оказывается лучшим решением. Особенно если эта система уже изношена или не рассчитана изначально на большое количество потребителей. В этом случае может страдать и качество поставляемой воды, и основные критерии нормальной работы водопровода – расход и напор.

Старые сети и слабый напор – повод задуматься об автономном водоснабжении

Если же система новая и современная, и проходит недалеко от вашего участка, то лучшего источника не найти. Подсоединение к ней дает огромное преимущество по сравнение с обустройством скважины или колодца.

  • Экономия денежных средств в этом случае очень ощутима. За подключение индивидуального дома к водоснабжению населенного пункта заплатить придется гораздо меньше, чем за бурение скважины или рытье колодца с последующим их обустройством, оснащением насосным оборудованием и системами водоподготовки.
  • Экономия времени и трудозатрат тоже очевидна. Причем не только на этапе строительства, но и в процессе эксплуатации: за нормальную работу оборудования и его ремонт отвечать будет поставщик ресурсов.
  • Качество воды и её соответствие санитарно-гигиеническим нормам тоже не ваша забота. Потребителю она подается уже очищенной и обеззараженной, что освобождает от необходимости устанавливать в доме оборудование для водоподготовки.

Серьезным недостатком можно считать только вероятность отключения воды в случае аварии или ремонтных работ на трассе, либо недостаточный напор в часы максимального разбора. Но такие ситуации не исключены и при водоснабжении из автономного источника. Насос может сломаться, вода из колодца может уйти или её уровень понизиться.

Последовательность проведения работ

Согласно правилам, подсоединение к магистральной разводке, находящейся за границами земельного надела, должно осуществляться специалистами лицензированной компании. Однако стоимость врезки с их участием ощутимо высока. Из-за этого многие собственники нарушают порядок и врезаются собственноручно. Штрафные санкции их совершенно не пугают. Так как сами штрафы составляют в разы меньшую сумму, нежели цена за услуги, предоставляемые организациями. При самостоятельном подведении главное — не противоречить техусловиям и не нанести ущерб коммуникациям.

Первым делом владельцу предстоит определиться с методом подключения. Чаще всего процесс осуществляют с помощью хомутов-накладок, актуальных для труб из пластика и стали. Подсоединение производится посредством специальных приборов.

Чтобы выполнить врезку:

  • устанавливают хомут;
  • просверливают отверстие;
  • крепят вентиль в открытом состоянии, после чего закрывают.

Изучая материалы, как провести центральный водопровод в частный дом, сделать подвод к водопроводной сети, следует знать, что если колодец отсутствует, его необходимо обустроить собственноручно. Многие пользователи для этого выкапывают яму возле жилища, выкладывают ее кирпичом и накрывают люком. Если конструкция располагается на проезжей части, следует побеспокоиться, чтобы крышка была достаточно прочной и могла выдержать вес автотранспорта. Сооружение соединяют с магистральной разводкой, укладывая трубы в траншею на глубину ниже уровня промерзания грунта. Дно рва предварительно засыпают щебенкой и песком, что помогает защитить трубопровод от обледенения.

Прежде чем приступить к обустройству, необходимо подготовить документацию.

Получение техусловий на подведение к системе водоснабжения

За техническими условиями следует обратиться в компанию, с которой было согласовано строительство здания. Обычно в этой роли выступает архитектурный отдел. Специалисты учреждения разъяснят, кто именно заведует подачей воды. В данную организацию и потребуется подать соответствующие бумаги:

  • паспорт владельца жилья и земли;
  • заявку в 2-х экземплярах;
  • справку ЕГРН или другой документ, подтверждающий право собственности на участок;
  • генеральный план;
  • согласование осуществления работ;
  • расчет потребления ресурсов.

Техусловия выдаются заявителю в двухнедельный срок с момента формирования и передачи заявления. В них содержатся данные о предельной нагрузке на систему для определенного объекта, а также день планируемой врезки.

Подготовка проекта на подключение к водопроводным сетям частного дома

Представляет собой один из важнейших этапов в процессе присоединения к централизованной системе водоснабжения. Без этого документа заключение соглашения с водоподающей компанией невозможно. Доверить составление плана следует проектному отделу организации, поставляющей воду, или подходящей архитектурной фирме. В любом случае подготовленную документацию предстоит передать на утверждение в водоканал.

Также в обязательном порядке потребуется согласование с газовиками, поставщиками электричества и другими службами, чьи коммуникации находятся на территории участка (и поблизости). Плюсом ко всему необходимо заключение представителей СЭС и итоговое утверждение в архитектуре.

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)

Заключаем соглашение

По завершении всех требуемых действий и получения согласий необходимо обратиться к водоснабжающей компании с целью формирования договора. В данном документе отмечается список работ, которые обязуется выполнить организация, планируемые сроки и цена оказания услуг.

Устройство водоснабжения бани

Схема водоснабжения бани и дома состоит из следующих элементов:

  • насос;
  • датчик давления;
  • гидроаккумулятор (не позволяет воздуху проникать в систему);
  • кран байпаса – необходим для слива воды из системы;
  • реле давления;
  • обратный клапан;
  • нагреватель воды;
  • система защиты нагревателя воды;
  • кран слива бойлера;
  • фильтр.

Выбор насоса

источником воды могут быть атмосферные осадки

Подается ли вода в баню из колодца или скважины, в любом случае требуется насосная станция. В схемах и проектах водоснабжения деревенской бани используются погружные и вытяжные насосы. Тип насоса выбирается в зависимости от глубины залегания воды

Также следует обратить внимание на диаметр скважины и расчетное давление воды в системе. Специалисты рекомендуют остановиться на моделях с гидроаккумулятором

Из колодца или скважины в систему водоснабжения бани вода подается через выводную трубу. В колодец труба должна входить ниже отметки промерзания грунта, место входа герметизируют. Многослойная гидроизоляция выполняется из фиброрезины, силикона, жидкого стекла и плиточного клея для наружных работ.

Выбор труб

при необходимости пластиковые трубы можно комбинировать с металлическими

Выбор своими руками труб для разводки водоснабжения зависит от того, используется ли баня только летом или круглый год. Если баня функционирует только в теплое время года, можно сэкономить на трубах и использовать гибкие шланги (для прочности возьмите армированные). Их очень легко соединять между собой с помощью переходников.

Лучший материал для одновременного водоснабжения бани и дома это полипропилен. Хотя своими руками водоснабжение в бане из полипропилена собрать будет не просто – потребуется специальный паяльник. Между собой полипропиленовые трубы герметично соединяются специальными переходниками. Существуют трубы, армированные стекловолокном или фольгой. Оба варианта хороши для водоснабжения бани.

схема нагрева воды дровяной печью

Если баня расположена недалеко от жилого дома, можно подвести трубу горячего водоснабжения от основного котла. Трубу следует тщательно утеплить вспененным полиуретаном. Чаще горячее водоснабжение в бане организуют автономно.

Чтобы обеспечить баню горячим водоснабжением, можно  установить дровяную печь. В печь встраивается бак из нержавейки и облицовывается кирпичом. Нагретая вода будет долго сохранять температуру. Но современные владельцы бань предпочитают более продвинутые водонагреватели накопительного или проточного типа.

Монтаж насосного оборудования

Способ монтажа насоса во многом зависит от выбранного типа устройства. Поверхностное оборудование располагается в отдельном помещении или под землей, а погружным устройствам требуется непосредственный контакт с водой, т.е. их нужно опустить прямо в источник.

Технология монтажа погружного насоса состоит из следующих шагов:

  • Сначала нужно отмерить необходимую длину шланга и кабеля;
  • Шланг с кабелем соединяются при помощи пластиковых хомутов через каждые 4 метра и подключаются к насосу;
  • Удерживая за трос, нужно опустить насосное оборудование на требуемую глубину и зафиксировать;
  • Над обсадной трубой крепится оголовье, через центральное отверстие которого выводится шланг, кабель и трос;
  • Последний шаг – закручивание болтов, которые позволяют сделать конструкцию герметичной.

Какие проблемы могут возникать, если отказаться от услуг сантехника?

Нередко при отказе от услуг профессионального сантехника возникают проблемы. Зачастую ввод холодной воды в дом осуществляется в непосредственной близости от канализации на небольшой высоте от поверхности.

В результате трубы подвода воды оказываются залитыми в пол. То есть все отводы будут внутри стяжки. Например, в рассматриваемом случае труба полиэтиленовая для холодной воды. И здесь используются компрессионные фитинги. Можно, конечно, припаять, но вы можете такие фитинги просто не найти в своем регионе. И придется вам ставить компрессионные, но их нельзя заливать в пол. Вот и возникнут сложности.

Летний водопровод: составные части

Основные части летней схемы водоснабжения следующие:

  • Пластиковый, полипропиленовый или полиэтиленовый трубопровод диаметром от 2 до 2,5 см. Чаще всего применяются белые трубы ПВХ. Для элементов расположенных над поверхностью почвы лучше воспользоваться гибкими шлангами. Это будет гораздо практичнее и удобнее.
  • Краны и фитинги должны идеально подходить по диаметру к трубопроводу во избежании протечек
  • Насосное оборудование должно подбираться, исходя из качества используемой воды и параметров самого насоса. Для летних систем используются поверхностное или погружное насосное оборудование (к примеру насосы Малыш и Ручеёк)
  • Фильтры используются для исправной работы насоса. Большинство современного оборудования может не выдержать качества используемой неочищенной воды.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

ИзображениеОписание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Материалы и инструменты для монтажа

Считаются самыми лучшими для водопроводной системы, но они же – и самые дорогие.

Такой водопровод не поддается коррозии, не боится ультрафиолетового излучения и агрессивной биологической среды, хорошо выдерживает повышенное давление и перепады температуры окружающей среды, не боится вредных и токсичных примесей, у него хорошая теплоотдача.

Трубы из металлопластика.

Это алюминиевые трубы, которые покрыты изнутри и снаружи полиэтиленом. Гладкая поверхность не позволяет развиваться ржавчине и накапливаться минеральным отложениям. Слой полиэтилена снаружи защищает от конденсата и солнечного излучения.

Недостатки – деформация при температуре выше 95°С, чувствительность к замерзанию воды, невозможен изгиб на угол больше 90°С без применения фитингов.

Железные трубы.

Долговечны, надежны, но быстро ржавеют изнутри и снаружи. При монтаже стальных труб нужно либо нарезать резьбу на каждом элементе или пользоваться сваркой.

Полипропиленовые трубы.

Сейчас являются самыми популярными в строительстве частного водопровода.

У труб из полипропилена великолепные эксплуатационные параметры, они не окисляются, могут эксплуатироваться до 50 лет, их легко монтировать, а соединения настолько надежны, что трубопровод можно спрятать даже под слоем штукатурки.

Недостаток – монтируются они специальным электросварочном аппаратом – паяльником.

Так как для монтажа коллекторной системы потребует много труб, то цена на водопровод в доме будет сильно зависеть от материала труб.

Из инструментов при монтаже различных водопроводных система могут понадобиться:

  1. Для монтажа медного и стального водопровода:
    • гаечные ключи, разводной и газовый ключ,
    • льняная подмотка,
    • муфты, сгоны, переходники, заглушки необходимого диаметра.
  2. Для монтажа водопровода из металлопластиковых труб:
    • гаечные ключи, разводной и газовый ключ,
    • FUM-лента,
    • фитинги.
  3. Для монтажа полипропиленовых труб – паяльник с насадками.

Выводы и полезное видео по теме

Для того, чтобы понять, как нужно прокладывать водопровод на даче, посмотрите эти наглядные видео-пособия. Их них вы узнаете, как монтировать водопровод из колодца, водяной скважины, а также как сделать на даче летний вариант водоснабжения.

Видео-обзор прокладки водопровода с поверхностным насосом из колодца:

Инструкция по устройству дачного водопровода летнего типа:

А это инструкция по подключению всей аппаратуры – реле давления, реле сухого хода и т.д.:

Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.

Пытаетесь самостоятельно обустроить дачный водопровод или есть успешный опыт реализации водоснабжения? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов. Форма для связи расположена ниже.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
